[導讀] XTR105是具有兩個精密電流源的4～20m．A電流信號兩線變送器。在單片集成電路上，它提供了完整的RTD溫度傳感器、電橋激勵、儀器放大器和電流輸出電路。通用線性化電路對RTD提供兩級修正，可實現典型的40:1線性化改

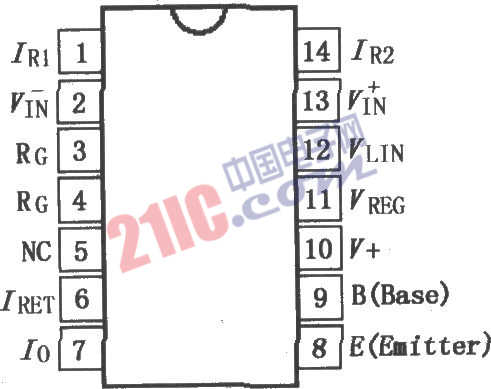

XTR105是具有兩個精密電流源的4～20m．A電流信號兩線變送器。在單片集成電路上，它提供了完整的RTD溫度傳感器、電橋激勵、儀器放大器和電流輸出電路。通用線性化電路對RTD提供兩級修正，可實現典型的40:1線性化改進。XTR105可以為一個寬范圍的溫度或壓力測量設置增益，其調整誤差很低，可用于許多無需調整的應用場合，它包含零輸出電流漂移，步長漂移和非線性。XTR105工作時，環路電源電壓可以低至7.5V，工作溫度范圍為工業級-40～+85oC，其引腳排列如圖所示。
等效電路：
傳感器激勵的4～20mA電流變送器(XTRl05)電路 src="/21ic_image/21icimage/200903/b484ef1d0c7b4629f014493ae8679a5c.jpg" width=600 border=0>
