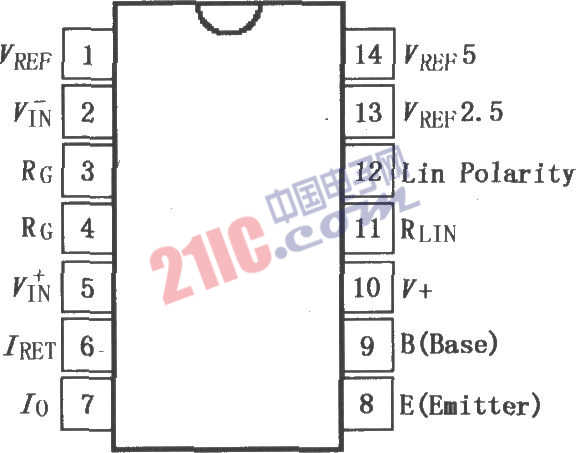

XTR106是用于電橋形式傳感器的低成本、單片4~20mA電流信號兩線變送器。它提供了完整的電橋激勵(2.5V、5V參考電源)、儀器放大器、傳感器線性化和電流輸出電路,可利用VREG腳從附加的外部輸入電路提供電流。儀器放大器能用于很寬的增益范圍,以適應各種輸入信號和傳感器。整個電流變送器的總未調整誤差很低,可用于許多無需調整的應用場合。XTR106工作時,環路電源電壓可以低至7.5V,額定溫度為-40~+85℃,工作溫度為-55~+125℃。XTR106依靠控制電橋激勵、線性化電路對變送器功能提供兩級修正,在非線性上,可實現高至20:1的線性化改進。XTR106采用14腳塑料封裝和14腳S0-14表面封裝。其引腳排列如圖所示。

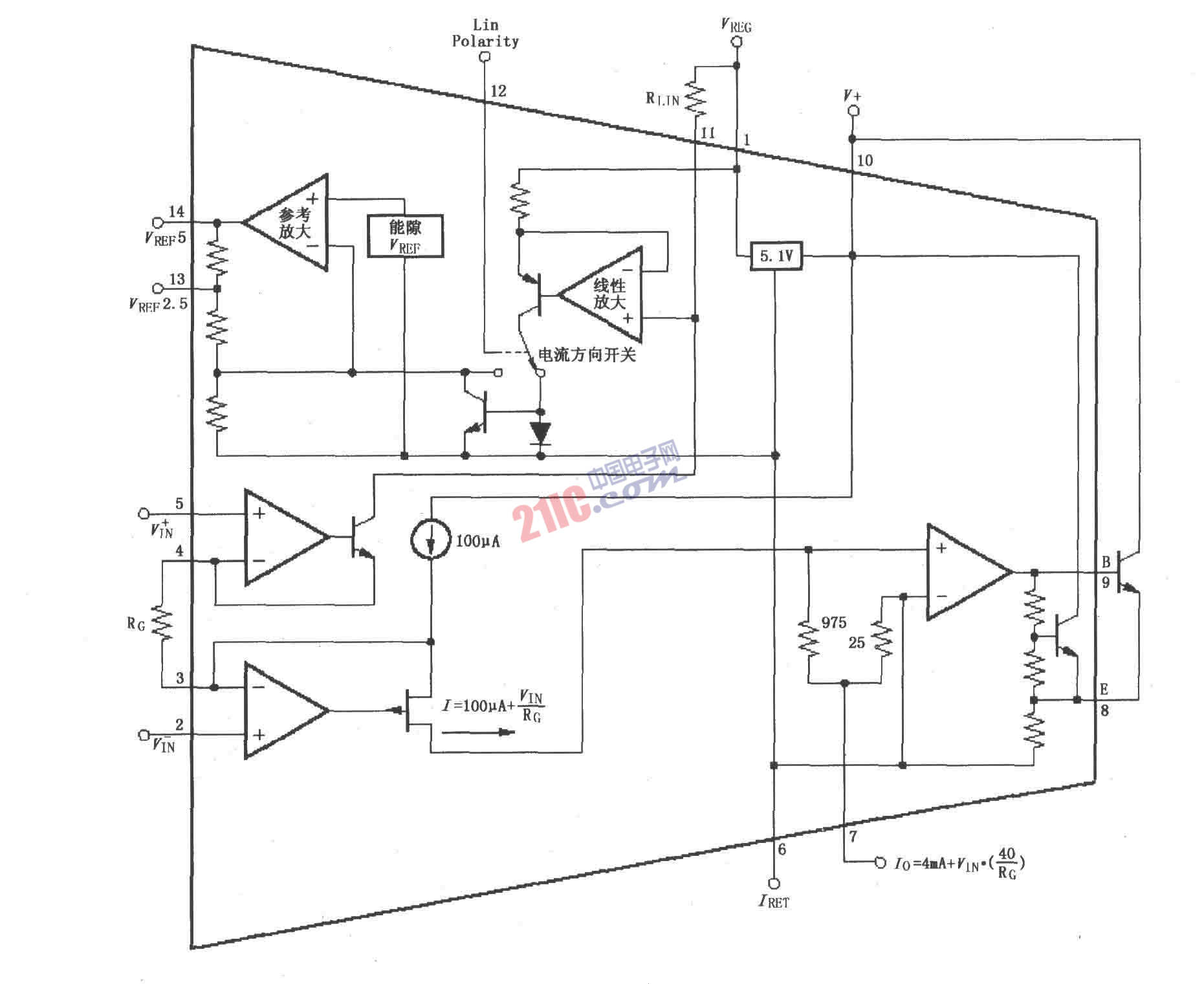

等效電路:
