中國北京，2026年3月11日訊—— Spectrum儀器為其65xx系列任意波形發生器（AWG）推出全新DDS（直接數字頻率合成）選件，為生成正弦信號、精細可調參考源、合成正弦波、波形序列、頻率掃描及調制信號，提供了一套高性價比的解決方案。自此，DDS功能已擴展至Spectrum全系列AWG產品。目前，支持DDS的型號總數超過70款，可實現帶寬高達3.9 GHz的多音調、多通道信號生成。

產品視頻鏈接（5分鐘）：https://v.youku.com/v_show/id_XNjUxNzk3MzU2OA==.html?playMode=pugv

65xx 系列將傳統的 AWG操作與強大的DDS模式集于一身，實現卓越性能。在 DDS 模式下，每個通道都可生成多達 16 個獨立的正弦波音調，其頻率、幅度和相位均可通過簡單的指令進行靈活配置，參數更新間隔最短僅為 8 納秒。該設計顯著減少了對大量數據傳輸和復雜波形計算的需求，使得多音與調制信號的生成更加高效、快捷。

AWG模式

65xx 系列專為日常測試與測量應用設計，提供緊湊型通用平臺，支持 40 MS/s 至 125 MS/s 的輸出速率，16 位分辨率以及高達 70 MHz 的帶寬。該系列單卡可提供 1 至 8 個通道，完整系統最多可擴展至 80 個完全同步的通道，兼顧獨立使用與大型自動化測試系統的需求。產品提供兩種行業標準外形規格：PCIe 卡，便于直接集成于 PC 系統；以及 LXI 獨立儀器，可通過以太網遠程控制，適用于實驗室與生產環境。

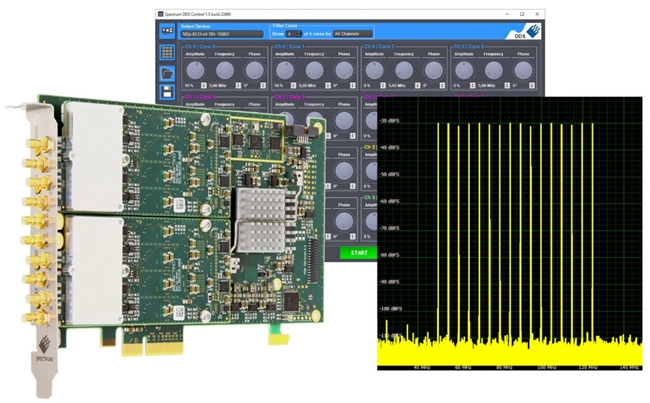

在 DDS 模式下，65xx 系列 AWG 可提供多達 16 個獨立正弦波（如 FFT 所示）。

只需幾條指令即可編程或通過 DDS CONTROL 界面進行調整。

DDS模式

借助全新的 DDS 選件，65xx 系列可支持頻率與幅度斜率等高級功能，并配備靈活的命令排序能力，使工程師能夠在測試過程中實時調整信號。這類功能在需要快速頻率響應以識別諧振頻率或補償系統漂移的應用中尤為關鍵，典型場景包括網絡刺激、濾波器和放大器的自動化測試，以及醫療和工業傳感器系統的操作。以下是其他自動化測試應用的兩個示例：

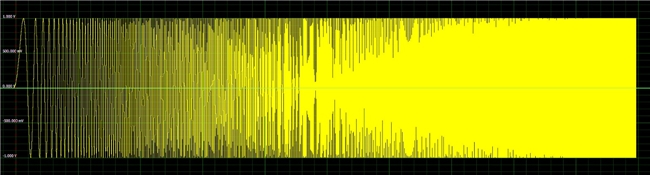

示例 1：用于驅動振動臺的正弦波掃描

示例

示例 1 展示了該選件生成從 20 Hz 到 20 kHz 慢速掃描正弦波的能力。此類波形常用于驅動振動臺，以識別汽車和航空航天應用中的機械共性。65xx 系列 DDS 選件可同時運行多達 16 個不同頻率范圍的掃描，顯著縮短了測試時間。

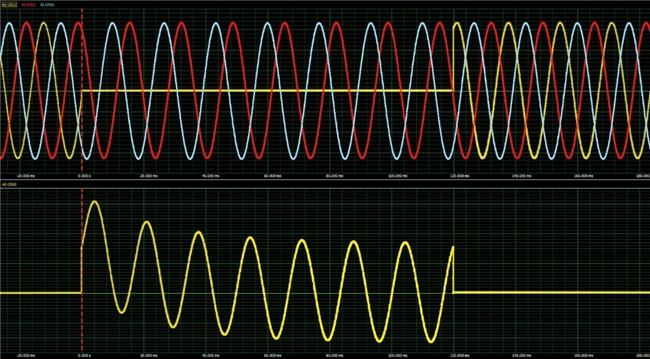

示例 2：模擬故障的三相電源

示例 2 展示了通過模擬電壓和電流傳感器輸出電路故障檢測的波形。上軌跡模擬了 A 相發生線對地故障時的三相電源電壓變化，下軌跡則呈現對應的 A 相故障電流波形，充分體現了 DDS 選件在生成非正弦波形（如指數衰減電流）方面的能力。

軟件與服務

65xx系列產品專為計算機控制操作而優化，依托 Spectrum儀器的統一軟件工具包，可顯著簡化系統集成并支持未來的功能升級。該系列提供全面的軟件支持，涵蓋 Windows 與 Linux 操作系統，并配套 Python、MATLAB、C++ 和 LabVIEW 等編程示例，同時包含一個高級 Python API便于用戶快速開發。此外，隨附免費的“DDS CONTROL”圖形用戶界面，無需編程即可輕松實現信號生成與控制。

關于 Spectrum 儀器公司

Spectrum儀器公司成立于1989年，采用獨特的模塊化理念設計并生產了200多種數字化儀和信號發生器產品，其中包括PC卡（PCIe和PXIe）以及獨立的以太網設備（LXI）。在過去的35年間，Spectrum儀器已經贏得了全球眾多客戶的信賴，產品也被眾多行業領軍企業和多所知名大學廣泛使用。Spectrum儀器總部位于德國漢堡附近，旗下產品均可享受長達五年的質保，以及來自工程師團隊的卓越服務。更多詳情，請訪問公司官網www.spectrum-instrumentation.com 。
