摘要

隨著電源設計日益追求更小尺寸、更高效率和更優散熱性能，噪聲問題往往被推遲到設計后期才處理，導致難以有效解決。雖然在設計初期采用Silent Switcher®穩壓器或?qū)CB布局進行優化有助于降低噪聲，但如果這些初步措施未能及時落實，可借助緩沖電路這種更為基礎的電路來有效緩解噪聲問題。

本文首先以同步降壓穩壓器為例，介紹了開關振鈴方面的問題。然后，文章闡述了如何設計和優化緩沖電路來抑制這種振鈴。我們將利用LTspice®和典型寄生模型來模擬標準PCB上出現的振鈴現象，并展示計算所得緩沖電路值對振鈴和整體效率的影響。

背景知識

現代DC-DC轉換器不斷朝著更高效率和更小尺寸的方向發展。為達成這一目標，常見做法是提高開關頻率。雖然如此一來，設計可以使用更小的電感和電容，但寄生效應（即元件和PCB走線產生的非預期電感和電容）的影響也更加突出。在較高開關速度下，電路與這些寄生效應的相互作用可能導致開關(SW)節點出現嚴重的電壓過沖和振鈴。

這種振鈴不僅會給FET帶來額外的電壓應力，還會產生不需要的電磁干擾(EMI)。EMI是一種電磁信號，通過電磁感應、靜電耦合或傳導來干擾系統運作。在汽車、醫療、測試與測量等行業中，EMI是一項關鍵設計挑戰。只有嚴格符合EMI標準，才能確保產品通過認證并及時上市。

了解寄生效應

降壓轉換器開關節點的電壓過沖和振鈴，是高開關速度與電路中的寄生電感和電容相互作用的直接結果。這些寄生效應由PCB走線和元件（尤其是FET）本身形成。

從本質上講，PCB走線和FET封裝的雜散電感與FET的寄生輸出電容(COSS)形成LC諧振電路。因此，MOSFET的布局和選型都是關鍵設計因素。

雜散電感的大小因設計而異，不過對于我們的示例仿真而言，功率級FET周圍的雜散電感假設為5 nH是一個合理的起點。如果布局不佳，該值可能會顯著升高，因?yàn)樽呔€每延長25 mm（1英寸），雜散電感值最高可增加10 nH。

圖1顯示了一個采用LTC3854的典型電源控制器電路，其中紅色部分為預期的寄生效應。

圖1.包含電路寄生效應的電源電路

緩沖電路設計：理論與計算

緩沖電路的定義及其工作原理

理解了開關活動所產生的噪聲及其涉及的寄生參數之后，便可介紹抑制這種多余能量的方法。緩沖電路通常為串聯電阻-電容(RC)網絡，可用于吸收開關節點上出現的電壓尖峰和振鈴。

緩沖電路的作用在于為寄生LC諧振電路產生的高頻能量提供一條受控的泄放路徑。當開關關斷時，緩沖電容開始充電，吸收原本會引起振鈴的能量。緩沖電阻隨后將該儲存的能量以熱量形式耗散掉，從而有效抑制振蕩。緩沖電路通過引入新的諧振頻率并為電路增加電阻，來降低振鈴的峰值電壓和持續時間，從而保護功率開關免受過壓應力的影響。

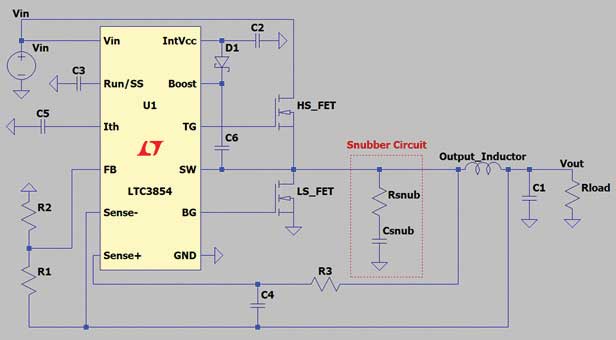

圖2展示了一個典型降壓轉換器，緩沖電路位于開關節點與地之間，且盡可能靠近MOSFET。

圖2.典型電源設計中緩沖電路的位置

緩沖電路的計算步驟

如測量技術部分所示，首先測量開關節點的振鈴頻率（即第一個尖峰的峰值到第二個尖峰的峰值）。提醒：本文的討論屬于仿真范疇，但對于實際電路板測量，必須關閉帶寬限制功能，并使用示波器短接地線以確保振鈴可見。本文稍后將簡要介紹所需的測量技術，供讀者參考。

在SW和GND之間增加一個電容，使振鈴頻率降低到上述測量值的大約一半。在此步驟中，建議嘗試不同的電容值。

將增加的電容值除以3，便得到寄生電容(CP)。

知道寄生電容后，寄生電感(LP)可計算如下：

特性阻抗計算如下：

為了減弱振鈴，需要使用一個緩沖電阻，其阻抗大致等于公式2中計算出的阻抗，通常為幾歐姆。

然后選取電容值：將公式3計算出的CP值乘以1到4的系數。

利用LTspice進行仿真和分析

掌握了噪聲產生、測量和初始緩沖電路值計算的基礎知識之后，下一步是對這些影響進行仿真。本節利用LTspice展示PCB寄生效應對開關節點振鈴和過沖的影響，以及緩沖電路的有效性。

我們將進行以下分析，比較降壓轉換器在有緩沖電路和無緩沖電路兩種情況下的運行狀況。

寄生效應建模：首先構建一個包含寄生參數的模型，以顯示沒有任何緩沖電路的情況下開關節點出現的振鈴和過沖。

初始緩沖電路影響：隨后使用初步計算出的緩沖電路值對電路進行仿真，以展示振鈴減弱效果。

緩沖電路優化：然后迭代調整緩沖電路元件的值，找到有效抑制振鈴與最小化功率損耗之間的平衡點。

圖3.測量技術的優劣對比

效率分析：最后比較有無優化緩沖電路兩種情況下降壓轉換器的整體效率，以量化緩沖電路的影響。

寄生效應建模與振鈴測量

LTC3854同步降壓控制器是一個很好的例子，用于說明糟糕的布局會如何引入顯著的寄生效應，導致開關節點出現振鈴現象。該器件采用外部FET，因此布局的影響尤為突出。對于此仿真，我們通過引入5 nH的寄生電感來模擬布局不佳的影響。這是一個合理的值，因?yàn)槊?5 mm的PCB走線可帶來10 nH或更多的寄生電感。

計算緩沖電路值之前，必須了解此問題的嚴重程度。這通常通過示波器監測開關節點來完成。為了準確捕捉上升電壓波形，應適當配置示波器的每格電壓以支持完整電壓范圍（0 V至VIN），并調整時基以查看單個躍遷。

使用恰當?shù)奶綔y(cè)技術是獲得準確測量結果的關鍵。一個常見錯誤是使用示波器探頭的長接地線，它自身就會引入寄生電感。此電感可能導致測量出現人為振鈴，從而對實際開關活動給出誤導性的表示。為了大幅降低環路電感并提升測量保真度，必須用短接地彈簧代替長引線。

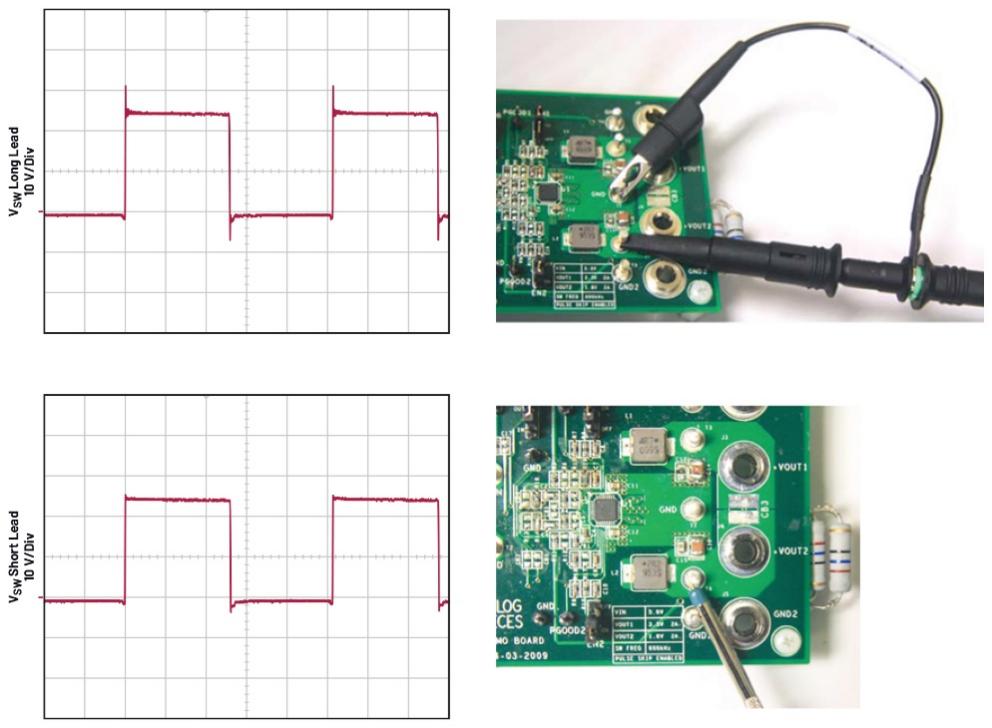

本文主要關注理論與仿真，對正確硬件測量技術的詳細講解不在本文范疇內，但這是一個十分重要的話題，值得專門探討。圖3中的圖像展示了測量結果的巨大差異，表明較長的接地引線可能人為引入嚴重的過沖和振鈴，從而導致對電路性能產生錯誤判斷。

無緩沖電路情況下的仿真結果

圖4.顯示電路板和元件寄生效應的原理圖

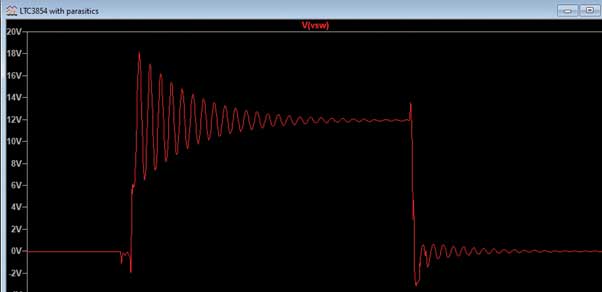

圖5.觀測到的開關節點及相關的過沖和振鈴

圖4顯示了降壓轉換器電路中建模的不同寄生電感和電容。圖5則展示了這些寄生參數對開關(SW)節點波形的影響。由這些元件形成的LC諧振電路會導致嚴重過沖和振鈴。

仿真結果顯示，電壓峰值超過18 V，遠高于預期的12 V。這種過沖是一個重大隱患，因?yàn)槠浞瓤赡艹^MOSFET的絕對最大額定電壓，進而可能損壞元件或降低其長期可靠性。振鈴也是一個問題，因?yàn)樗砻鱉OSFET未在其明確定義的開/關狀態下工作。

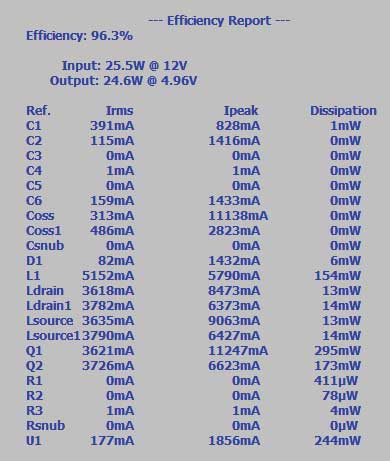

圖6顯示該電路的整體效率為96.3%，乍一看似乎很高。但請注意，這一效率是在沒有緩沖電路的情況下實現的。以下部分將表明，增加緩沖電路（其對于抑制振鈴至關重要）會對效率產生微小且可量化的影響。

圖6.原始電路的效率

寄生模型和未經計算的緩沖電路

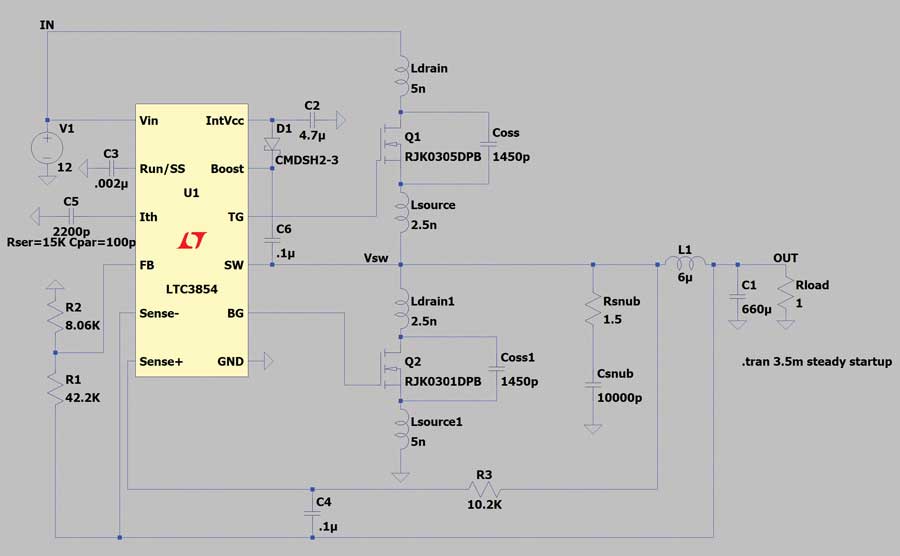

圖7顯示了與圖4相同的原理圖，但在開關節點與接地端之間增加了一個簡單的RC緩沖電路。請注意，緩沖電路值只是初始猜測值，尚未實際計算，因此并非最優值。

圖7.包含緩沖電路的原理圖

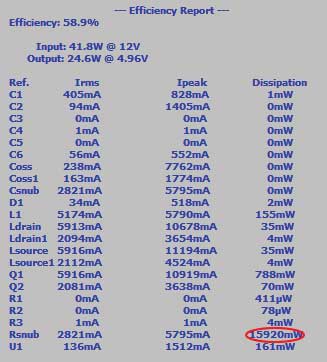

如圖8所示，開關節點波形得到了明顯改善。峰值過沖電壓降至14V，減少了4V，而且導通后出現的振蕩顯著減弱。然而，效率大幅降低至58.9%（見圖9），大部分損耗與緩沖電阻有關。這表明，未經優化的緩沖電路雖然可以減輕振鈴，但也會導致效率大幅降低。

圖8.引入緩沖電路后開關節點的振鈴

圖9.采用初始緩沖電路值時的效率

優化緩沖電路

現在，我們按照本文之前說明的計算方法來優化緩沖電路值。目標是選擇一個能夠有效抑制振鈴，但不會造成過大功率損耗的RC緩沖電路。

首先，確定電路的寄生LC元件。初始仿真（無緩沖電路）顯示振鈴頻率為23.41 MHz。

然后，在開關節點和接地端之間增加一個已知電容，觀察振鈴頻率的變化。在開關節點處使用14,000 pF電容后，新的仿真結果顯示，振鈴頻率降至12 MHz。利用諧振頻率公式fo = 1/(2 × PI√LC)可確定寄生電容。頻率的變化是由總電容增加引起的。新的總電容(Ctotal)為：

Ctotal = Cparasitic + Cadded

原始頻率與新頻率之間的關系為：

求解Cparasitic：

這表明該電路具有約5,000 pF的寄生電容。利用寄生電容可計算出寄生電感：

該電路的阻抗計算如下：

緩沖電阻設置為大于上述特性阻抗的值，在本例中為標準值1.5 Ω。

接下來，緩沖電容Csnubber的大小通常至少應等于寄生電容值，最高可為該值的四倍。針對這一初始仿真，使用兩倍寄生電容的值以確保充分吸收能量，設置Csnubber = 2 × Cparasitic = 2 × 5,000 pF = 10,000 pF。

優化緩沖電阻和電容后，將這些值代入LTspice仿真中，觀察電路表現如何。

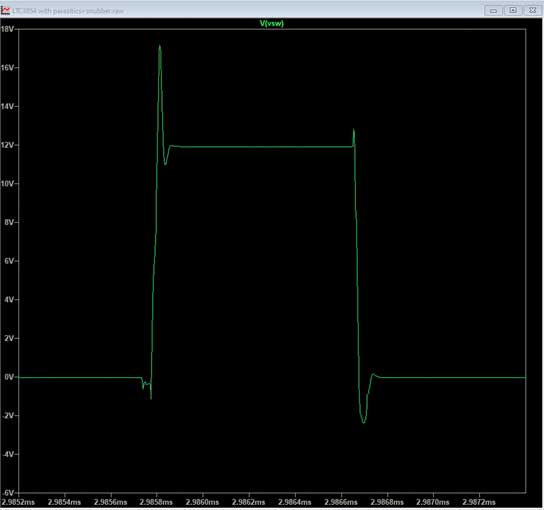

圖10.使用1.5 Ω+ 10,000 pF緩沖電路值時的開關節點振鈴情況

圖10顯示了使用1.5 Ω+ 10,000 pF緩沖網絡后得到的波形。正如優化設計所預期的那樣，振鈴已顯著減弱。使用計算得到的這些緩沖電路值后，過沖電壓也從18 V以上降低到17.2 V。雖然仍有一定的過沖，但此結果凸顯了緩沖電路設計中的固有權衡：完全消除過沖和振鈴所需的緩沖電路值，通常會導致功率損耗加大和效率降低。

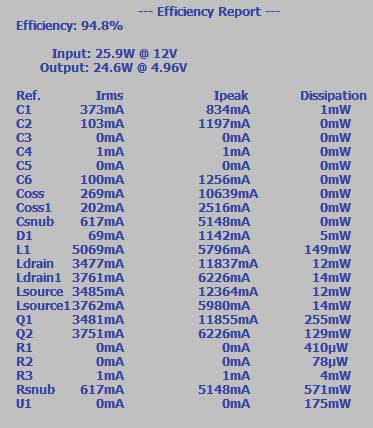

此外，現在整體效率為94.8%（見圖11），與使用未經計算的緩沖電路時的58.9%相比，提升幅度非常顯著。使用緩沖電路必定會對效率產生一定影響，因?yàn)殡娮钑?huì)消耗少量功率。然而，只要根據寄生LC諧振電路優化元件值，就能將其對效率的影響降至最低。

圖11.使用計算得到的1.5 Ω+ 10,000 pF緩沖電路值時的電路效率

結語

了解并抑制開關節點振鈴是設計可靠開關穩壓器的關鍵步驟。如本文所述，這種高頻噪聲并非固有缺陷，而是由PCB走線電感和開關元件電容形成的寄生LC諧振電路的直接結果。

采用系統分析方法，對未加抑制的振鈴頻率和相關的電壓過沖進行精準仿真，這個問題便可迎刃而解。通過這種方法可計算出準確的緩沖網絡值，其中電阻通過匹配寄生阻抗來使電路達到臨界阻尼狀態，而電容則起到能量吸收器的作用。

仿真示例清楚地表明，精心設計的緩沖電路是一種簡潔而有效的解決方案。它以較小且可控的功率損耗為代價，換取EMI性能和系統可靠性的顯著提升?？傊ㄟ^整合這種簡單而強大的RC網絡，噪聲大、易受干擾的電源就能迅速轉變?yōu)樵肼暤?、穩定可靠的電源，確保最終產品經久耐用且符合標準。

參考文獻

Wesley Ballar和Jacob Ciolfi，“開關電源評估的實驗室技能——第1部分：測量電壓紋波和開關節點”，《模擬對話》，第59卷，2025年1月。
