摒棄無線網絡，選擇全球蜂窩網絡!借助 nRF9151、Zephyr 操作系統和 SIM 卡，實現專業級物聯網。將您的嵌入式技術提升至商業級物聯網水平。

如果你曾經使用 Wi-Fi 來完成過某種操作——比如讓一個 ESP32 上的 LED 發光閃爍，或者讓一個傳感器將數據傳送到儀表板上——那么你就已經體驗到了聯網設備的強大功能了。

但無線網絡也有其局限性。這取決于路由器、密碼以及覆蓋范圍。

蜂窩式物聯網則有所不同。

正是它讓追蹤器能夠在山中正常運行。它使包裹寄存柜能夠在城市中心保持聯網狀態。它還使機器能夠跨越國界進行通信——無需依賴無線網絡。

這是你踏入那個世界的第1步。

在本教程中，您將不僅僅點亮一個 LED 燈。您將構建一個小型的物聯網設備，能夠深入到您周圍看不見的基礎設施中——找到一座移動電話基站，與之進行通信，并接入互聯網。

而當它成功運作時，LED 就會亮起。

步驟 1 — 準備硬件設備

在代碼執行之前，一些重要的事情已經在物理層面發生了：你的設備獲得了其自身的標識信息。

情況介紹：

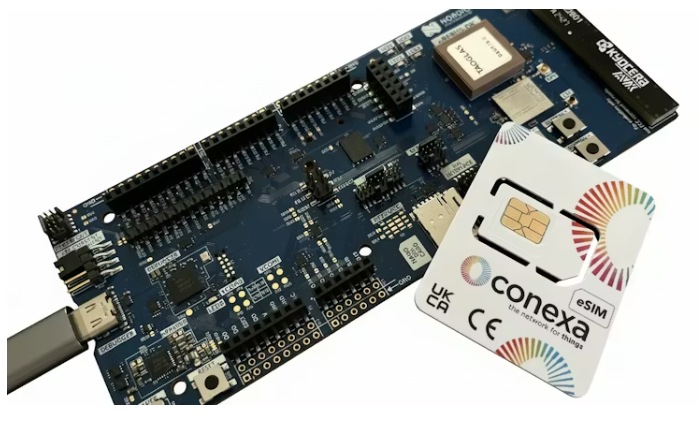

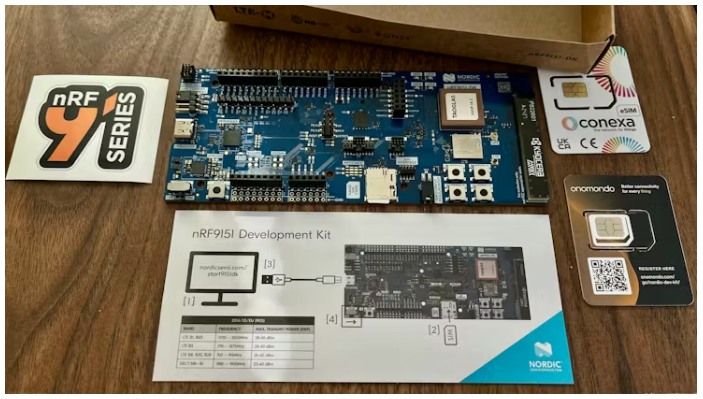

當你打開北歐公司的 nRF9151 開發套件時，你會看到主板以及兩張 SIM 卡：一張來自 Onomondo，另一張來自 Conexa(無線邏輯)。

此外，你還會得到一張漂亮的貼紙。

那個貼紙直接掉到了我筆記本電腦機蓋上的“貼紙墳場”里。

“神奇”SIM卡：奧諾蒙多

Onomondo 是一款現代化的、基于云的蜂窩網絡，其設計初衷是為了讓物聯網開發盡可能地簡便快捷。

其工作原理如下：Onomondo 利用了一項名為“APN 重寫”的功能。APN(接入點名稱)實際上就是您的設備與移動基站進行通信時所使用的網關和密碼。

開發者體驗：如果您的代碼未能發送 APN 信息，發送了空的 APN 信息，甚至發送了諸如“my_broken_apn”這樣的錯誤信息，Onomondo 網絡會發現這一錯誤，忽略它，并仍然為您連接到互聯網。

結論：它完全支持即插即用。您無需在固件中設置任何密碼。它是用于您的首個“Hello World”項目的最佳 SIM 卡。

“企業”SIM卡：康塞納(無線邏輯)

康塞薩是一個高度安全的企業級網絡。如果您查看隨此 SIM 卡附帶的文件，就會發現它會為您的板卡分配一個靜態私有 IP 地址(例如：100.120.x.x)。

其工作原理如下：由于康塞薩將您的設備置于安全、私密的網絡中，因此它會實施嚴格的認證機制。當您的 nRF9151 設備試圖與本地基站進行通信時，該基站會要求提供確切的 APN(接入點名稱)、用戶名和密碼。

開發人員體驗：如果您嘗試連接但未提供這些憑證，塔設備將立即拒絕您的設備。您的 nRF9151 將持續閃爍其“搜索”指示燈，您可能會認為您的板子出現了故障。

結論：對于大規模的商用安全設備而言，這正是您所期望的解決方案，但需要在您的代碼中進行一些額外的設置。

兩種 SIM 卡都能將您的設備接入一個安全、私密且具有固定 IP 地址的網絡。但對于初學者而言，不妨從 Onomondo SIM 開始，這樣就能輕松實現首次成功連接。

一旦您適應了這個流程，就切換到 Conexa SIM 并學習如何使用嚴格的憑證來安全地對物聯網設備進行身份驗證!

將奧諾蒙多 SIM 卡連接到儀表盤上

請把手中的 SIM 卡拿出來看一看。

注意：我將先介紹奧諾莫多的設置，然后進行一次類似的使用康塞薩設備的測試。

檢查覆蓋范圍鏈接

與 Wi-Fi 密碼不同，這個微型芯片就是你的設備的“通行證”。它向移動網絡傳達信息：“此設備被允許存在?！?

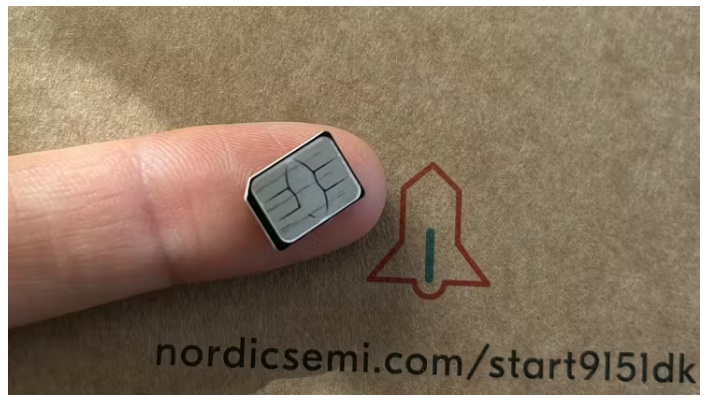

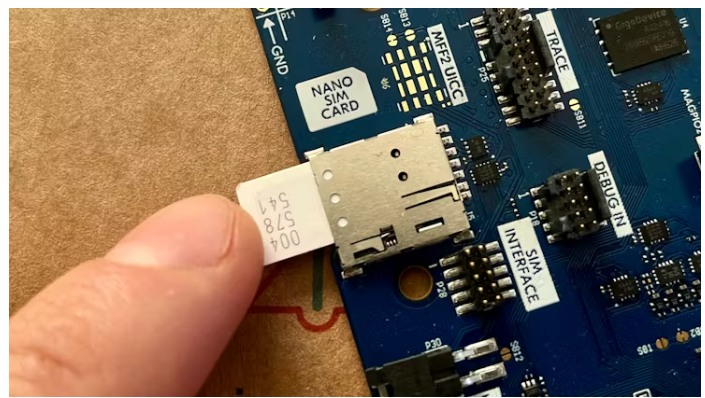

將奧諾蒙多納米-SIM卡插入板上的插槽中。

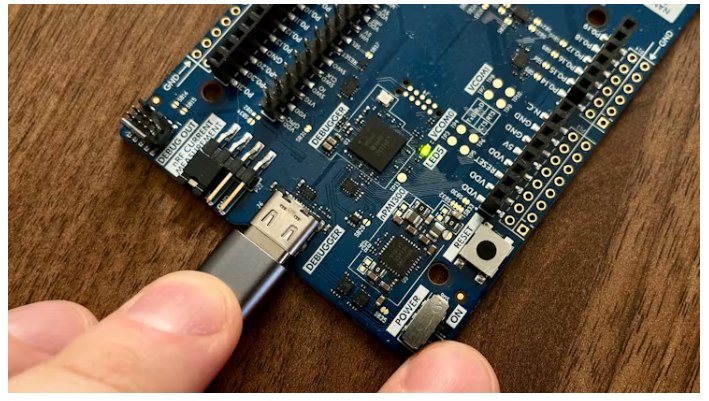

通過 USB 連接板子，并按下電源開關。

第 2A 步 - 注冊 SIM 卡并設置 Onomondo 賬戶

現在請?jiān)L問 Onomondo 應用頁面并注冊卡片。我猜測您可以在公司和網址字段中填寫“未提供”(N/A)，只需說明您是通過 Hackster 發現這些信息的即可。

奧諾莫諾登記內容包括：

?總計 50MB 數據(初始 10MB 加上額外 40MB)

?免費試用 60 天的平臺服務

?實時網絡洞察的訪問權限

?對設備網絡訪問的精細控制

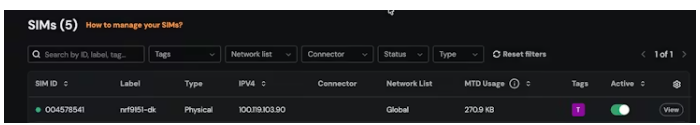

一旦您進入門戶儀表板，您的 SIM 卡狀態應顯示為“激活”，其標志為綠色圖標。

恭喜!您已成功將 nRF9151 設備連接至 Onomondo 網絡，您的設備現已上線。

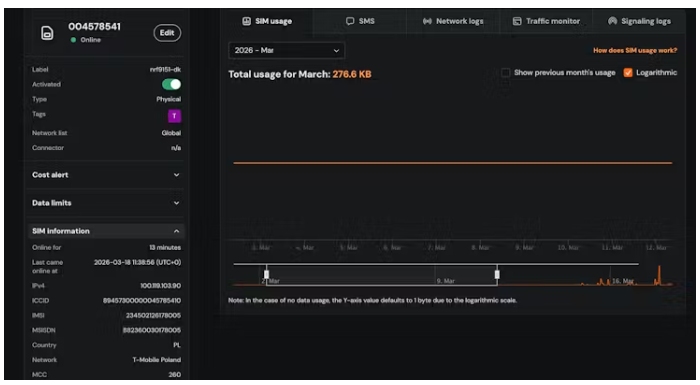

點擊“查看”可查看您的 SIM 卡及其數據使用情況的詳細信息。您可以盡情探索 Onomondo 門戶網站的其他內容，以了解還有哪些可用的服務。

第 3 步 - 安裝 OpenVPN，以便從您的筆記本電腦通過 IP 地址訪問設備

盡管 nRF9151 設備具有 IP 地址，但發送 Ping 請求會失敗，因?yàn)?SIM 卡處于受保護的網絡內。若要通過其 IP 地址訪問您的設備，在電腦上安裝帶有配置文件的 OpenVPN 軟件。

訪問 openvpn.net 網站，下載與您操作系統相兼容的 OpenVPN 桌面版軟件。

啟動 OpenVPN 連接。

第 4A 步 — 安裝 Onomondo 虛擬專用網絡配置文件

對于本次教程，您無需使用 VPN 來通過私有 IP 訪問您的 SIM 卡，因此執行步驟 4A 或 4B 并非須要。

點擊頁面右上角的您的電子郵件地址。從下拉列表中選擇“API 文檔”。

現在您將進入文檔頁面。

從列表中選擇“OpenVPN”選項卡。

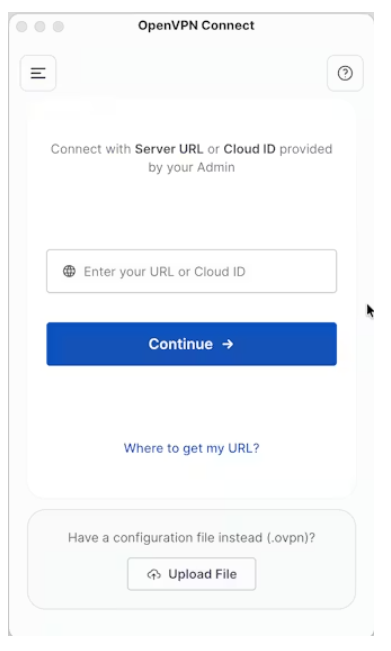

既然您已經有了配置文件，那么請轉到屏幕底部，選擇“上傳文件”，然后瀏覽到您在電腦上保存該文件的位置。

確認文件導入。

導入文件后，請點擊“連接”。

要進行連接，請使用您用于 Onomondo 門戶網站的相同登錄信息進行登錄。

請使用您用于 Onomondo 門戶的相同登錄信息來建立連接。

在您的 VPN 隧道開啟的情況下，您現在可以與 nRF9151 設備建立直接連接。您不再只是將數據發送到一個空無一物的地方——您可以在任何地方主動管理、測試并與您的硬件進行通信。

現在，讓我們進入真正的樂趣環節：編寫一些代碼。如果您選擇使用 Conexa SIM，流程會與之類似，但會使用 SIMPro 和 DevicePro 門戶網站。

步驟 2B — 注冊 Conexa SIM 并設置設備門戶

康塞薩 SIM 卡使用的(VF-NL)IMSI 格式，這意味著它不支持窄帶物聯網覆蓋;僅提供 LTE-M 連接服務。

目前，在波蘭(以我的情況為例)，VF-NL 系統唯一經過驗證的網絡部署是與 Orange 網絡合作完成的。由于這一原因，此 SIM 卡沒有特定的引導配置文件，因此它會在任何特定時間自動連接到該區域中可用的最佳網絡。

注意：SimPro 控制面板不支持 Safari 瀏覽器，因此請切換至 Chrome 或 Firefox 瀏覽器，以確保門戶功能正常運行。

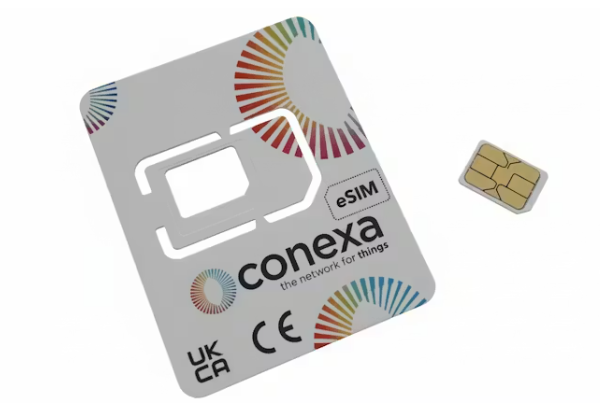

小心地將納米型 SIM 卡從其塑料托架中取出。

將塑料卡片翻轉過來，掃描二維碼即可跳轉至注冊頁面，在那里您可以領取免費的數據。

完成SIM卡注冊后，您將獲得康內薩網絡及 SIMPro 連接管理平臺 12 個月的使用權限。此外，您還將額外獲得 45MB 的數據流量，超出部分與您所購 SIM 卡原有的 5MB 數據流量相同。

是的，一旦你提交了注冊表單，可能需要一段時間來處理，所以請?zhí)崆白龊眯睦頊?zhǔn)備。在我等待獲得 SIM Pro 平臺訪問權限的這段時間里，讓我們使用 Onomondo 來開始編寫代碼吧。

與奧諾莫諾相比，這款 SIM 卡具有密碼和緊急解鎖碼。

第 4B 步 - 為康塞薩安裝無線邏輯 VPN 配置文件

一旦您能夠訪問設備專業門戶，就在主頁面上下載.ovpn 配置文件。

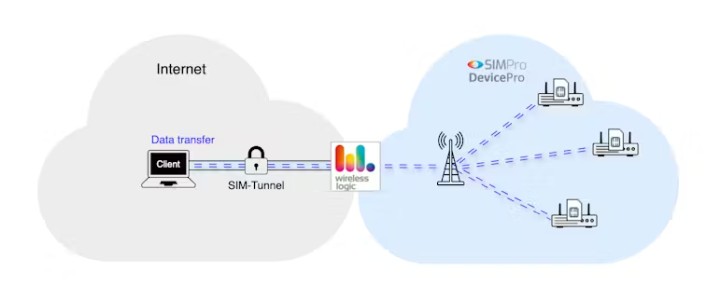

“SIM隧道”能夠?qū)⑺卸丝诤蛥f(xié)議(如 SSH、FTP、Telnet、HTTP/S、RTSP 等)安全地傳輸至 SIM 卡。欲了解更多相關內容，請?jiān)L問無線邏輯官方網站。

注意：我正在等待從康內薩公司的無線邏輯所有者那里獲得對設備專業平臺的訪問權限。要讓他們的系統正常運行確實很困難，所以我更傾向于選擇奧諾蒙多，因?yàn)樗氖褂闷饋砀?jiǎn)便，安裝也更快。

對于本次輔導課程，您無需使用 VPN 來通過私有 IP 訪問您的設備，所以這并非至關重要。

第 4 步 — 軟件環境 nRF 連接軟件開發工具包

蜂窩式物聯網并非像Arduino那樣簡單易用。它更接近于實際生產中所使用的嵌入式系統。

這就是我們采用以下方式的原因：

?nRF 連接軟件開發工具包

?澤菲爾實時操作系統

?Visual Studio Code

安裝流程：

安裝“nRF Connect for Desktop”。

nRF Connect for Desktop 作為 Nordic Semiconductor 公司專業開發工具的集中式跨平臺網關而存在。雖然實際的編碼和編譯工作是在 VS Code 中完成的，但這款桌面軟件提供了一個圖形化的“應用商店”界面，用于運行獨立于集成開發環境(IDE)的特定硬件工具。

通過安裝這個中心設備，開發者能夠使用一套模塊化的應用程序，這些應用程序?qū)閷?shí)時硬件診斷和優化而設計：

“細胞監控器”：一種高級診斷工具，用于實時追蹤移動設備并評估 AT 命令，取代了傳統的 LTE 鏈路監控器。

程序員：一個用于查看內存布局以及直接將編譯后的.hex 文件寫入 SoC 的可視化界面。

功率分析器：與功率分析器套件(PPK2)配合使用時，是一款用于分析電流消耗的重要工具，對于低功耗的澤弗爾應用來說至關重要。

藍牙低功耗技術：一款功能全面的工具，可用于掃描、宣傳以及測試支持藍牙低功耗技術的設備上的 GATT 服務。

nRF Connect for Desktop 的安裝完成了整個環境的搭建，它彌合了固件(Zephyr/NCS)與物理硬件之間的差距，提供了調試蜂窩連接和電源效率所需的可見性，而標準的文本編輯器無法提供這些功能。

打開工具鏈管理器并安裝快速啟動程序。

在安裝過程中，系統會提示您為您的板卡命名。在第三步中，您需要選擇要上傳的固件;請選擇 AT 命令。

現在編程過程將要開始了。

然后系統會驗證您的電路板。

然后，“快速啟動”功能會提醒您包裝盒中所包含的默認 SIM 卡類型。

然后，您可以通過打開“蜂窩監控器”來測試 AT 命令。然后，您可以通過打開“蜂窩監控器”來測試 AT 命令。

探索這些學習資源，以獲取更多信息。

現在您需要安裝開發工具包。由于我使用的是 VS Code 開發環境，所以我會選擇方案 1。

使用擴展程序打開 VS Code。

在擴展程序、SDK 和工具鏈成功安裝之后。

這樣您在 VS Code 中就會擁有正確的構建配置了。

恭喜!您已成功完成開發環境的設置。

既然所有設備都已安裝完畢，那我們就打開“蜂窩網絡監控器”吧。

既然您已經準備好了相關環境，那么這就是您開始直接與硬件進行交互的地方了。

要實時查看您的設備與基站的交互情況，請打開“蜂窩網絡監控器”應用程序。此應用程序是解決連接問題或確認漫游狀態的最強大工具。

點擊左上角顯示的設備名稱，即可連接到系統檢測到的該設備。

點擊“開始”以進行追蹤。

然后，您將能夠?qū)崟r(shí)看到追蹤過程。

如需進行更詳細的調試操作，請安裝“程序員”、“細胞監測器”和“電源分析器”程序。

當你使用北歐公司的“蜂窩監測器”時，其顯示屏可能會給人一種錯覺。左側“LTE連接”旁的綠色勾選標記并不意味著你已經連上了網絡!

要證明您確實繞過了基站的“保安”并獲取到了 IP 地址，您需要查看屏幕中央的“LTE 網絡”選項卡。

檢查的三個方面，以確認網絡連接是否正常：

EPS 網絡注冊狀態(魔數)

這是您屏幕上最重要的數字。

狀態 2：搜索/連接中。如果您停留在狀態 2，塔會捕捉到您的信號，但它正在積極地決定是否允許您進入(或者默默地將您拒之門外)。

狀態 2：搜索/連接中。如果您停留在狀態 2，塔會捕捉到您的信號，但它正在積極地決定是否允許您進入(或者默默地將您拒之門外)。

狀態 3：注冊被拒絕。該基站明確拒絕了您的 SIM 卡。

狀態 5(或 1)：已注冊漫游(或歸屬)模式。這就是我們的目標!在奧諾蒙多的截圖中，您可以看到顯示的是 5。這意味著網絡已驗證了 SIM 卡、接受了 APN 設置，并為設備分配了相應的權限。

活動狀態

?在 RRC 狀態的正下方，查看“活動狀態”這一文本內容。

?正確翻譯：未注冊、正在上傳或搜索中。(您已被鎖定)

?譯文：良好：已注冊，正在漫游中。(您已正式上線!)

第 5 步 — 設置 Zephyr 實時操作系統環境

從本質上講，Zephyr 實時操作系統已包含在 nRF Connect SDK(NCS)的安裝包中，因此無需單獨安裝——除非您打算獨立于 Nordic 生態系統進行應用程序開發。

就我使用 macOS 系統的情況而言，Zephyr 是這樣安裝的：

現在你已經準備好去創造真正的東西了。

第 6A 步 — 利用 Zephyr 操作系統和 Onomondo 構建您的首個 nRF9151 應用程序

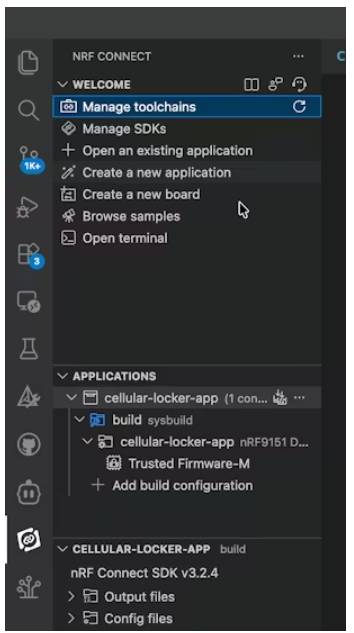

打開 Visual Studio Code，進入 nRF Connect 擴展程序界面，然后點擊“創建新應用程序”。

打開 VS Code 并進入 nRF Connect 擴展程序頁面。點擊“創建新應用程序”，在此您可以選擇從現有示例中復制內容，或者瀏覽 nRF Connect SDK 擴展索引以訪問外部資源庫。

雖然我強烈建議您深入研究 SDK 中提供的各種示例，以全面了解 Zephyr 實時操作系統和 Nordic SDK 的功能，但目前我們將重點放在空白應用程序上。

其他樣本的詳細操作步驟將在另一篇教程中進行詳細介紹。

請隨意為您的應用程序命名，然后按“Enter”鍵以完成項目結構的設置。

系統將會提示您掃描相關套件;請點擊“搜索”按鈕。

一旦完成，您將獲得一個包含所有開發所需文件的項目模板。

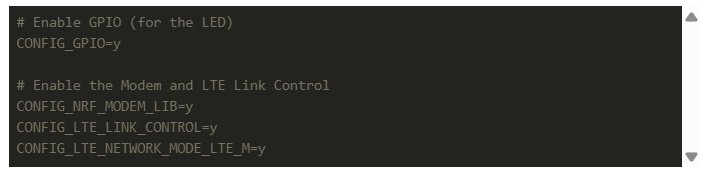

打開您項目的“prj.conf”文件，并將以下幾行內容粘貼進去：

接下來是代碼部分。這是在澤弗爾系統中連接到基站的最簡單方法。

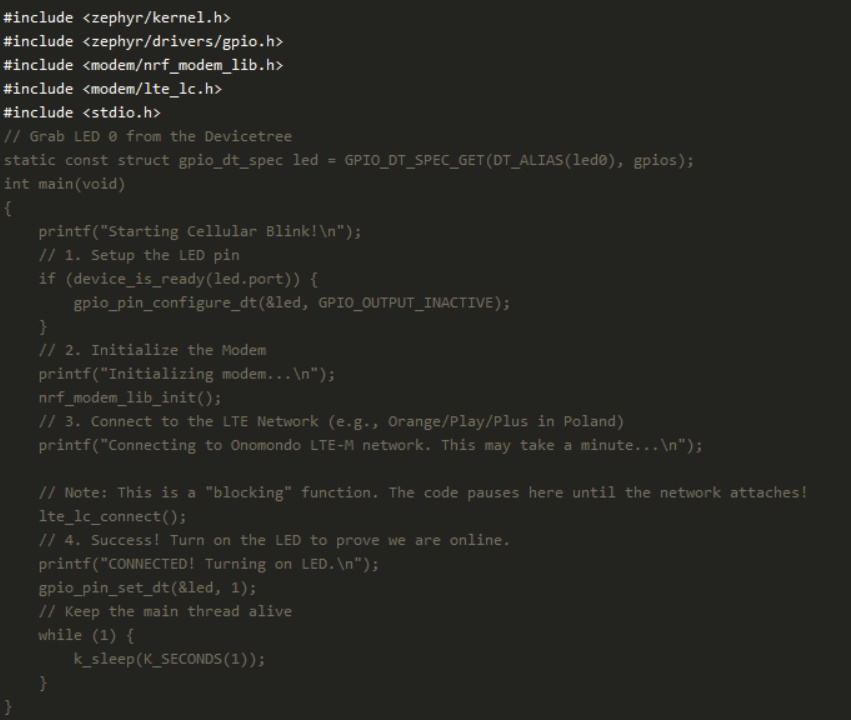

打開“src/main.c”文件，刪除默認的代碼，并粘貼這個完整的程序。該程序配有詳細的注釋，以便您能清楚地了解其運行情況：

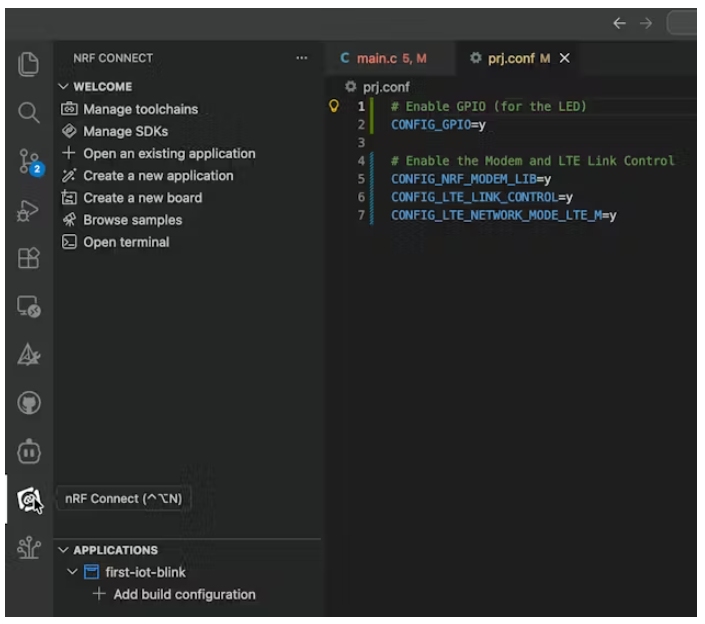

點擊活動欄中的“nRF Connect”圖標。在底部的應用程序面板中，找到您的項目并點擊“+ 添加構建配置”以定義您的硬件目標。

在“構建配置”菜單中，請確保“SDK”和“工具鏈”均設置為您所安裝的 nRF Connect 版本。

然后，請將“板子”目標精確設置為“nrf9151dk/nrf9151/ns”，以與您的硬件相匹配。

滾動至“構建配置”面板底部，然后點擊“構建配置”。

終端會自動開啟，這樣您就可以在編譯項目的過程中隨時查看進度了。

當構建過程順利完成(對于 nRF Connect SDK v3.2.4 版本來說這是應該會發生的)時，您會在狀態欄中收到一條通知，并且您的二進制圖像將準備好用于向硬件進行寫入操作。

現在您已準備好對板子進行燒錄操作。在 nRF Connect 側邊欄中，切換至“操作”標簽頁，然后點擊“燒錄”以將編譯好的圖像加載到您的 nRF9151 上。

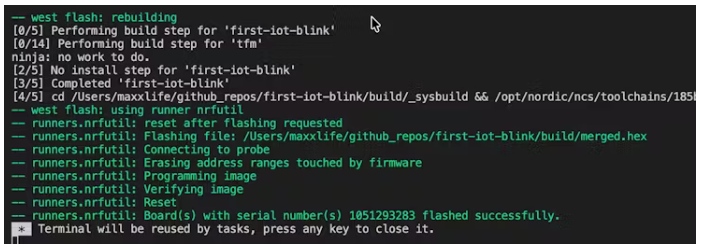

現在將使用西夫瑞特公司的元工具“韋斯特”來啟動閃存過程。您可以在終端中查看其運行進度，它會清除、編譯并驗證您在 nRF9151 上的二進制文件。

在 nRF Connect 側邊欄中，點擊“連接設備”選項卡。在此處，您會看到您的 nRF9151 DK 列在其中，這表明工具鏈已與您的硬件建立了穩固的連接。

點擊您的 nRF9151 DK 的名稱，即可展開下拉列表并查看可用的串行端口及硬件詳情。

點擊您的 nRF9151 DK 的名稱以展開下拉列表。這樣就能看到可用的串行端口(VCOM)以及具體的硬件細節，從而讓您能夠直接與該板進行連接。

VCOM0：通常為應用程序端口。在此處，您的 Zephyr 系統的日志消息(例如“正在連接至 Onomondo...”)將會顯示出來。

VCOM1：通常為調制解調器/AT端口。如果您想通過手動發送“AT+CEREG?”命令來查詢您的注冊狀態，那么此端口便是您應使用的端口。

在下拉列表中找到“VCOM0”，然后點擊其旁邊的“插件”(分支)圖標。這將打開屏幕底部的串行終端，在那里您可以實時監控應用程序的日志。

一旦端口開啟，您將在終端中收到實時日志。這使您能夠監控設備的啟動順序、調制解調器的初始化過程以及它連接到 Onomondo 網絡時的實時連接狀態。

如果終端為空或者您錯過了初始啟動信息，請按下 nRF9151 DK 上的物理復位按鈕以刷新輸出并從頭開始查看完整的啟動序列。

一旦設備成功連接到 LTE-M Onomondo 網絡，您將在終端上看到一條確認信息，并且板上的 LED 將會亮起以表示已建立連接。

好的，那么指示燈在哪里呢?當正在搜索信號時，LED 將會閃爍，一旦成功連接到奧諾蒙多網絡，它就會切換為穩定的常亮狀態。

編輯 main.c 代碼：

因?yàn)樵嫉?`lte_lc_connect()` 函數是阻塞式的(它會讓代碼完全暫停，直到調制解調器連接到網絡)，所以在其運行過程中，您無法在主線程中輕松地閃爍 LED 燈。

要解決這個問題，我們需要切換到 lte_lc_connect_async() 函數。此函數會在后臺啟動連接過程并立即返回，從而讓您的主循環能夠繼續運行。它接受一個事件處理程序(一個回調函數)，該函數會在網絡成功連接時通知我們。

重建應用程序

再把它刷新一下

打開串行終端，您就會看到日志輸出——與視頻中所展示的內容類似——顯示著您連接的實時狀態。

VS Code 網絡模塊 NRF9151 的串行輸出

當調制解調器正在搜索信號時，控制板上的指示燈會閃爍;一旦連接成功建立，指示燈將變?yōu)榉€(wěn)定的綠色，以表明已成功接入奧諾蒙多網絡。

為了實現更復雜的功能，我們采用了工作函數。在這里，nrf_modem_lib_init() 自動處理后臺初始化工作，這樣您只需調用 lte_lc_connect_async() 就能開始連接過程，而無需阻塞主應用程序。

第 6B 步 — 利用 Zephyr 運行時操作系統和 Conexa 構建您的首個 nRF9151 應用程序

您使用的是一款無線邏輯(康薩-LD)SIM卡。與標準的物聯網 SIM 卡不同，這種特定的 SIM 卡需要一個專用的 APN、用戶名和密碼才能連接到網絡。如果調制解調器在握手過程中沒有提供這些憑證，基站將拒絕連接。

在完成步驟 2B 的注冊后，無線邏輯公司將通過電子郵件向您發送一個包含您的 APN 信息的 Excel 文件附件。

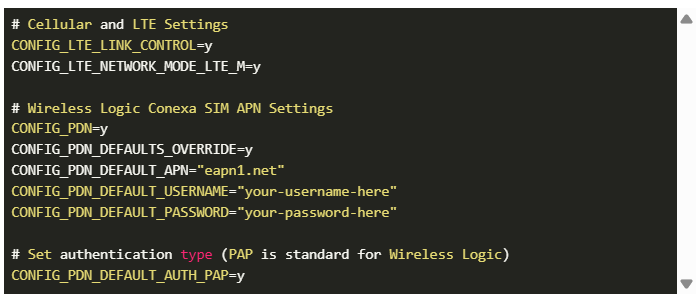

好消息是，您無需更改我們剛剛編寫的 C 代碼。您只需在您的 prj.conf 文件中添加幾行代碼，就能讓 Zephyr 的分組數據網絡(PDN)庫使用您的憑證即可。
