學習如何在Vivado中使用CORDIC IP實現數控振蕩器(NCO) !

本教程將引導您在FPGA上創建數字正弦和余弦波發生器。

你將學習:

?NCO組件如何協同工作-從頻率控制字(FCW)到相位累加器和CORDIC IP

?在Vivado中逐步實現，包括VHDL模塊集成

?使用ILA的實用仿真和調試技術

?在ZCU104板上的真實硬件實現

?提示提取正弦/余弦值和控制波的頻率

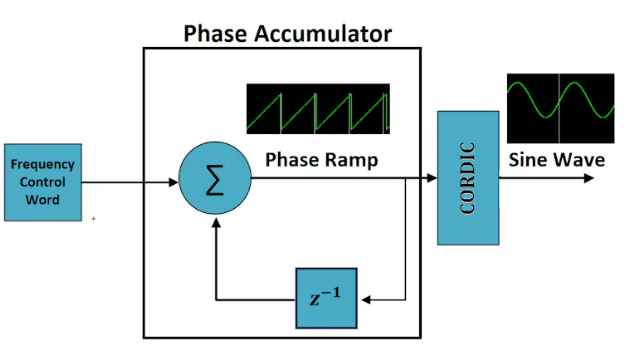

設計框圖

這個框圖代表了一個數控振蕩器(NCO)，它被用來產生一個頻率可變的數字正弦波。NCO的主要組成部分是：頻率控制字(FCW)、相位累加器和CORDIC IP。

Vivado.png中CORDIC NCO的框圖

?頻率控制字(FCW - N位)：

?FCW是控制產生的正弦波頻率的輸入值。

?為了增加正弦波的頻率，增加FCW。對于較慢的正弦波，減小FCW。

?相位累加器:

?相位累加器是NCO的核心。它通過在每個時鐘周期將FCW添加到其當前值來累積相位。

?相位累加器的輸出表示正弦波的當前相位。

?該相位值持續增加，當達到π時，累加器將其重置為?π。

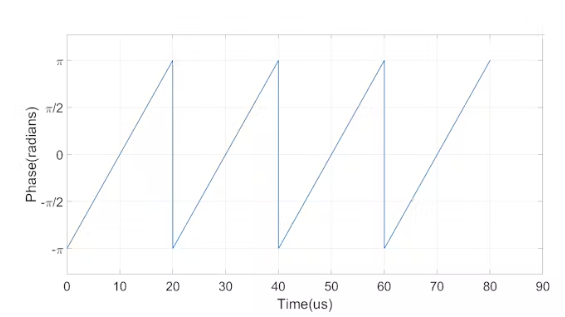

相位累加器輸出增加到π，然后休息到-π。鋸齒波的斜率取決于fw

?相位累加器產生一個相位斜坡信號，其值范圍從?π到π。該階段的階躍增量由FCW決定。

CORDIC塊:

CORDIC塊將輸入相位轉換為相應的正弦和余弦值。

Vivado設計

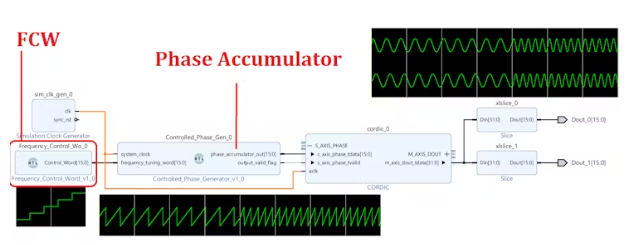

具有CORDIC IP的NCO在Vivado中的框圖

相位累加器和FCW塊被實現為VHDL模塊，您可以輕松地從GitHub下載它們并將它們添加到您的設計中。

Vivado中的CORDIC塊生成32位輸出，其中上16位表示正弦值，下16位表示余弦值。為了分別訪問這些值，使用兩個片來提取各自的部分。

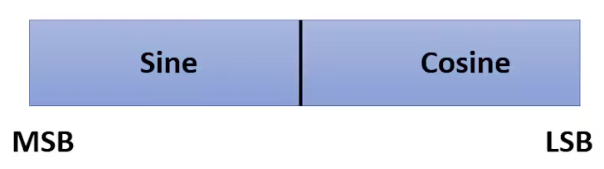

Vivado中CORDIC IP的32位輸出：16位數值較高的表示正弦值。

將VDHL代碼作為模塊添加到您的設計中

從GitHub存儲庫下載這兩個VHDL文件，并將它們作為新源添加到項目中。接下來，右鍵單擊塊設計并將FCW和相位累加器作為模塊添加到您的設計中。

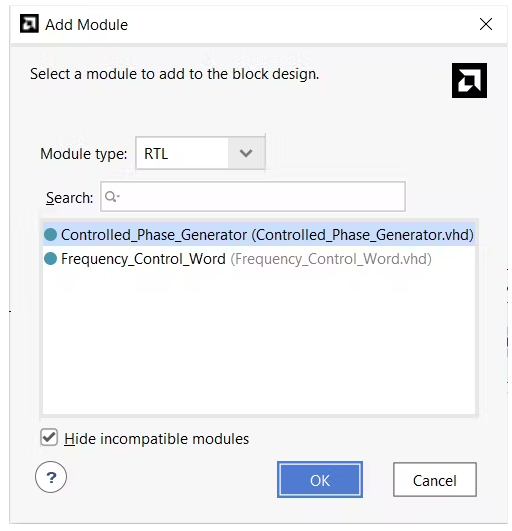

在Vivado塊設計中添加模塊選項

將CORDIC IP添加到您的塊設計中

從IP目錄中，向設計中添加CORDIC IP塊。修改CORDIC輸出功能以生成正弦和余弦值。

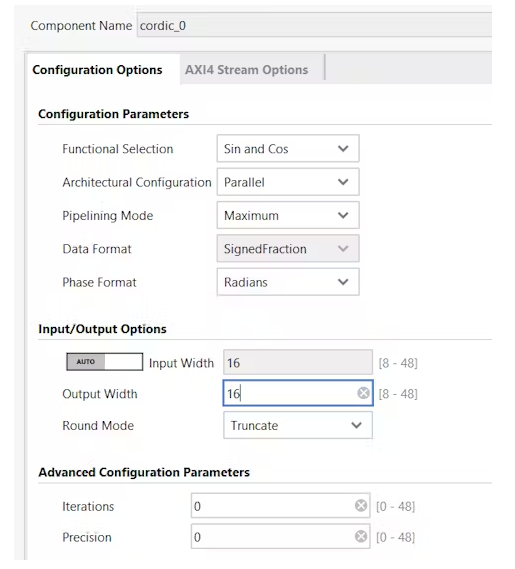

在Vivado中設置CORDIC IP以生成正弦和余弦值

添加片

此外，在設計中包括兩個切片：

?第一個切片提取31到16位作為正弦輸出。

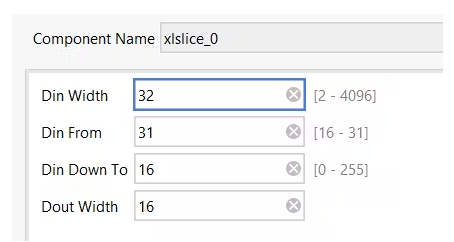

第一個切片從CORDIC IP輸出中提取正弦值

?第二個切片提取15到0位作為余弦輸出。

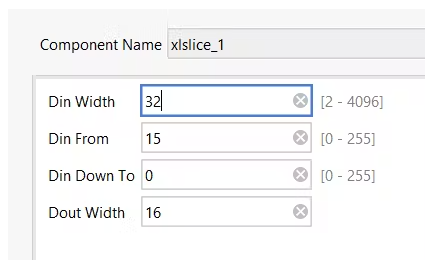

第二切片提取余弦值從CORDIC IP輸出

在你的設計中添加模擬時鐘

要運行模擬，只需添加一個時鐘信號即可。

在所有模塊和IP塊就位后，正確連接它們。在設計中加入一些端口，使仿真結果的觀察更加容易。

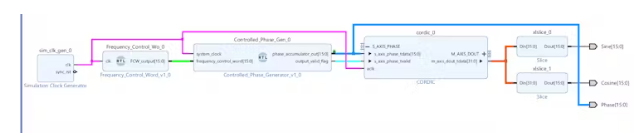

完整的框圖CORDIC IP模擬在Vivado

添加頂級HDL包裝器并運行仿真

最后，創建一個頂級包裝器并運行模擬。

仿真結果

仿真結果驗證了本文方法的有效性。FCW值越大，相位變化越快，產生頻率越高的正弦波。相反，F(xiàn)CW值越小，相位變化越平滑，產生頻率越低的正弦波。

我們再檢查一下正弦和余弦波的過零點。我們可以觀察到兩條曲線之間有90度的相位差。另外，請注意，CORDIC塊具有內部處理延遲，這會導致相位輸入的過零點與生成的波形之間的相位偏移。

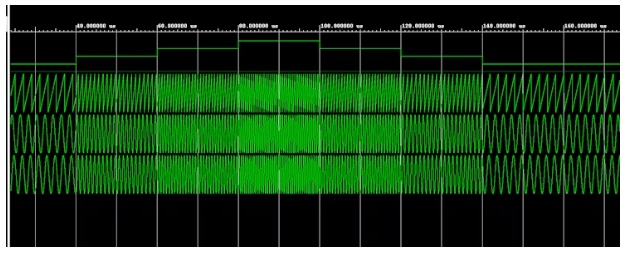

CORDIC NCO在Vivado中的仿真結果

Vivado的合成和實現。

FCW和相位發生器模塊是完全可合成的，因此不需要修改它們。但是，您必須為設計提供時鐘源。您可以使用任何時鐘源，例如來自ZYNQ IP塊的PS-PL時鐘或使用時鐘向?qū)傻耐獠繒r鐘。
