在FPGA工具的軟件世界中，用于在FPGA上開發設計的ide似乎每年都在加速，我在這里使用“加速”是一個雙關語。這就意味著不缺少安裝技巧和技巧。所以我在這里再次使用AMD FPGA工具版本2024.2，因為我在這個安裝過程中發現了一些新的東西(甚至不要問我專門用于Vivado/Vitis安裝的硬盤空間的絕對數量)。

像往常一樣，我在Ubuntu主機環境中工作。以下說明已經在Ubuntu版本20.04 LTS， 22.04 LTS和24.04 LTS中進行了測試和驗證，沒有啟用Ubuntu Pro。然而，我無法預見任何理由Ubuntu Pro會對這個安裝流程產生任何影響，除非給定的防火墻連接最終阻止后端訪問PetaLinux鏡像或Vivado訪問在線板定義文件存儲庫。這是我在公司配發的電腦和我的個人電腦上遇到的最常見的問題。

Ubuntu環境準備

如果從新安裝的Ubuntu或以前版本的AMD FPGA工具開始，請檢查使用的是哪個系統shell。如果當前設置為破折號，則需要更改為功能完整的shell， bash：

Vivado和PetaLinux也有幾個32位包依賴，所以32位架構也需要添加到環境中，以允許安裝這些庫：

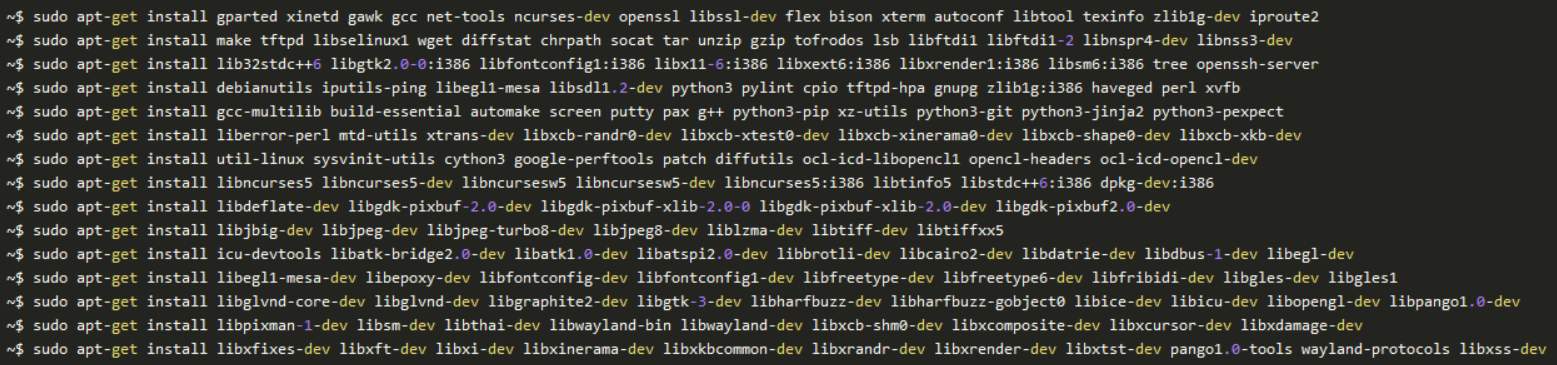

下面的Vivado、Vitis(以前的XSDK)和PetaLinux的軟件包依賴列表是我在過去幾年里為Ubuntu主機策劃的一些東西。

在大多數情況下，它是相當一致的(除了一些額外的東西，比如為PetaLinux內置的嵌入式Linux映像格式化SD卡的gparted)，但是當有新的軟件包彈出時，我發現它很有趣，因為它可以提示我關于Vivado/Vitis ide的不同之處。

我確實通過運行內置到Vitis安裝目錄中的腳本來驗證該列表，該腳本每次安裝后都會檢查缺少的包依賴項，這就是我捕獲需要添加到此列表中的內容的方式。

還值得注意的是，我特意將這些包拆分為多個apt安裝命令。這是由于過去的經驗，我發現試圖一次安裝太多的軟件包似乎會使Ubuntu崩潰，并導致“不可能條件”錯誤。

然后，為了使Vivado和Vitis ide能夠通過串行連接與FPGA硬件通信，需要將Ubuntu上的用戶配置文件添加到dialout組中，以便能夠訪問/dev/ttyUSB串行端口設備：

下載安裝文件

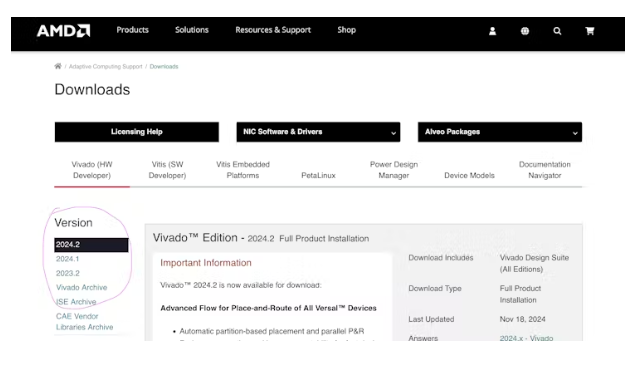

準備好Linux環境之后，就可以下載Vitis/Vivado的安裝文件/安裝程序了。這里的AMD下載頁面默認為最新版本，但如果需要，也可以鏈接所有過去的版本。

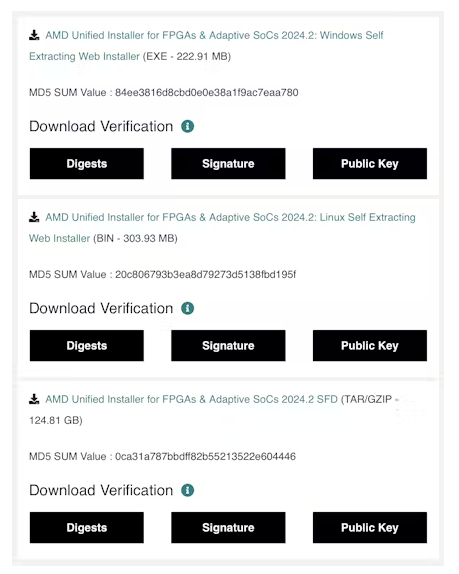

安裝程序有兩個版本：基于web的自解壓安裝程序和單個文件下載安裝程序。自解壓縮安裝程序在安裝過程中下載所需的安裝文件，這樣它就不會在安裝過程中占用額外的硬盤空間。

單文件下載(SFD)安裝程序包含安裝程序目錄中的所有安裝文件，因此顧名思義，您只需等待從包含所有內容的AMD網站下載一個壓縮文件。

現在，雖然web安裝程序在安裝過程中節省了硬盤空間，但無論使用哪個安裝程序，Vivado/Vitis安裝本身所消耗的實際硬盤空間都是相同的(大約150GB)。

我在一些AMD文檔中看到，強烈建議使用web安裝程序，以避免等待整個124GB的SFD安裝程序被下載，但從個人經驗來看，我發現企業防火墻往往不喜歡web安裝程序使用任何代理訪問AMD服務器來下載安裝文件。所以我個人總是使用/更喜歡SFD安裝程序。

值得一提的是，鏈接在Vivado (HW Developer)選項卡和Vitis (SW Developer)選項卡下的安裝程序是相同的安裝程序，因為當您運行它時，它在安裝程序中，您可以選擇安裝Vivado、Vitis或兩者都安裝。

運行Vitis安裝程序

如果使用SFD安裝程序，使用類似tar的命令解壓縮壓縮文件，然后更改目錄并運行安裝程序xsetup：

否則，使用chmod命令使web安裝文件可執行，然后運行它：

安裝程序確實需要超級用戶/根權限才能運行。

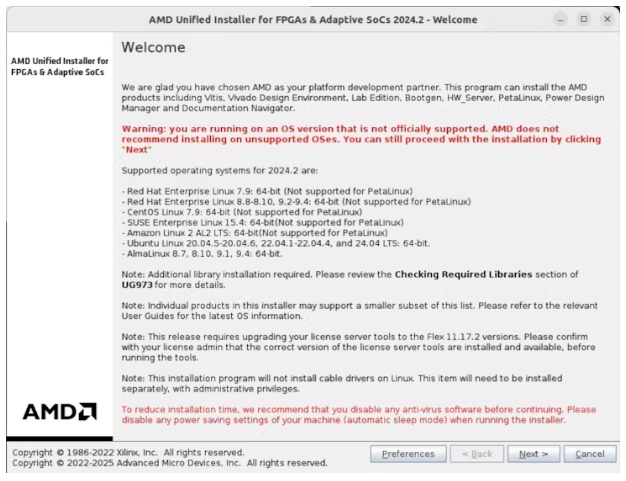

安裝程序的第一頁只是一個歡迎頁面，但如果主機平臺操作系統的版本沒有得到官方支持，它也會警告您。在我的例子中，我使用的是Ubuntu 22.04，但我已經更新了小版本到22.04.5，由于最后一個官方支持的版本是22.04.4，安裝程序拋出了警告。

然而，我個人從來沒有發現使用像這樣“不受支持”的Ubuntu LTS小版本有問題。只要支持的專業(即- 20.04,22.04等)，你應該很好。

正如我前面提到的，在運行安裝程序時，您可以在安裝程序中選擇安裝Vivado、Vitis或兩者都安裝。頂部標記為“Vitis”的選項是安裝Vivado和Vitis以及所有附帶工具的超集，然后列表的其余部分顯示安裝單個工具的選項。

關于這一點，有幾點需要注意：

1 -安裝程序可以在任何時候重新運行，即使當前安裝的相同版本已經存在，所以你可以回來安裝任何你可能已經放棄了在以前的安裝過程。

2 - PetaLinux選項實際上不會經歷安裝PetaLinux的過程。它只是為您下載PetaLinux安裝程序。

絕大多數應用程序都需要完整安裝，包括Vivado和Vitis，所以在選擇Vitis之后，下一頁將提供更多細節選項。

就我個人而言，我還沒有需要改變這個屏幕上的任何默認安裝選項。取消勾選一些選項，比如您可能不使用的不同類型的部件，將在最終安裝中節省一些硬盤空間，但我認為它沒有足夠的影響，不需要冒險稍后返回并在安裝程序中重新運行。

下一頁是大家最喜歡的同意使用AMD FPGA工具的服務條款。為了啟用“下一步”按鈕，必須選中每個“我同意”框：

如果需要在默認的/tools/Xilinx目錄之外的其他位置，那么最后的選項屏幕允許您指定自定義安裝目錄。

如果指定的安裝目錄當前不存在，那么安裝程序?qū)⑻崾灸炞C是否可以創建它。

確認安裝目錄后，在開始實際安裝之前，最后一個窗口將顯示安裝摘要。

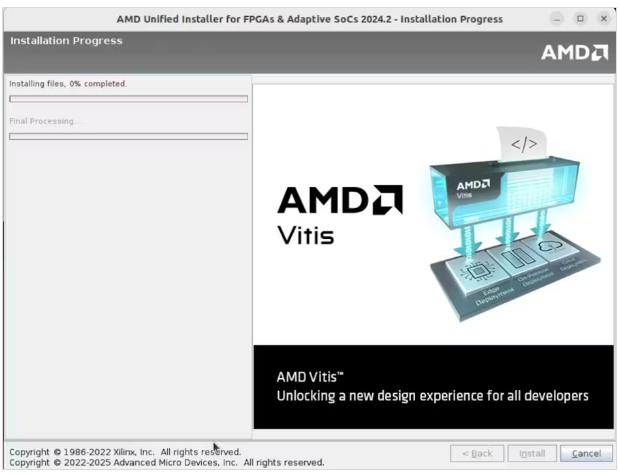

安裝時間將根據所選擇的選項和所使用的安裝程序而變化。SFD確實運行得更快，因為它不需要等待任何源文件下載，但有多快取決于您的互聯網速度(我強烈建議在下載SFD安裝程序時使用硬連線連接，或者在下載源文件時運行web安裝程序)。

在我32GB內存的英特爾酷睿i9上，SFD安裝程序花了大約30分鐘來安裝Vivado和Vitis。

完成后，將出現一個提示符，告訴您檢查缺失庫/包依賴項的腳本的位置。

雖然我已經在上面的列表中包含了這個腳本中的所有內容，但我仍然建議始終運行這個腳本作為完整性檢查：

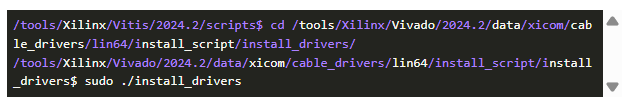

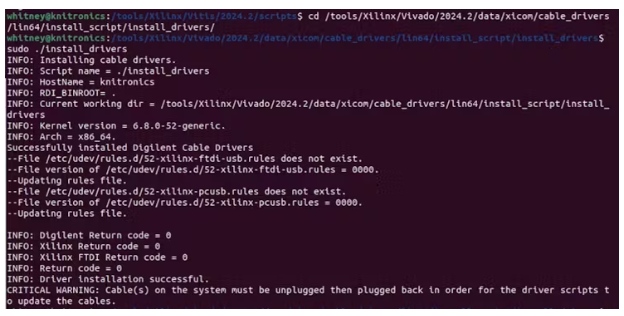

在驗證了所有的庫/包依賴關系安裝之后，需要安裝通過USB和JTAG與AMD fpga通信的電纜驅動程序。安裝這些驅動程序的腳本位于//data/xicom/cable_drivers/lin64/install_script/install_drivers/目錄下。

在安裝線纜驅動程序時，請確保主機PC上沒有連接FPGA JTAG線纜。

作為最后的完整性檢查，我喜歡啟動Vivado和Vitis ide，以確保它們至少在我開始安裝PetaLinux之前是打開的。

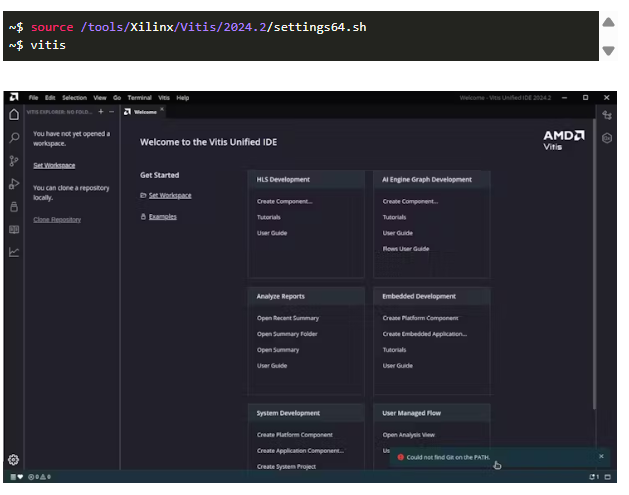

將設置腳本源到環境中，并按名稱啟動所需的IDE：

值得注意的是，在Vitis和Vivado安裝目錄中，settings64.sh腳本是相同的，因此啟動IDE時只需要對其進行一次源代碼獲取。

準備安裝PetaLinux

現在，基于python的PetaLinux工具還需要最后一點Linux環境，因為它需要一個TFTP服務，并且需要手動創建它的安裝目錄并賦予適當?shù)臋?quán)限。

首先為TFTP服務創建規則文件：

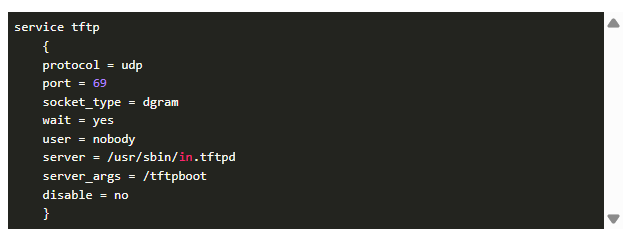

使用以下配置：

保存并關閉TFTP規則文件后，為TFTP服務器創建一個目錄，并賦予相應的權限和所有權：

最后，重新啟動xinetd網絡服務，使對系統的更改生效。

然后創建所需的安裝目錄，并賦予它適當?shù)臋?quán)限。我個人喜歡將PetaLinux安裝在具有相應版本Vivado/Vitis的安裝目錄中，遵循相同的目錄命名約定：

PetaLinux安裝

雖然安裝目錄權限需要設置為755，但實際的PetaLinux安裝程序本身需要777的完全讀/寫權限。

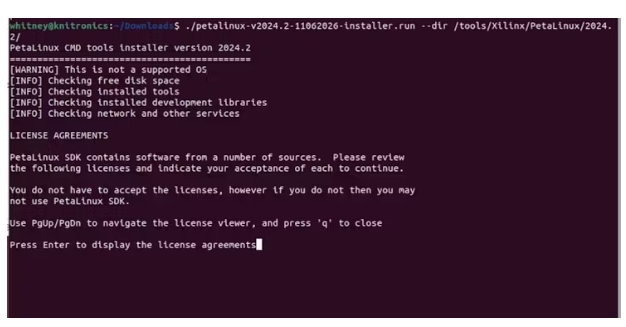

一旦安裝程序具有所需的權限，使用——dir標志運行它以指定目標安裝目錄：

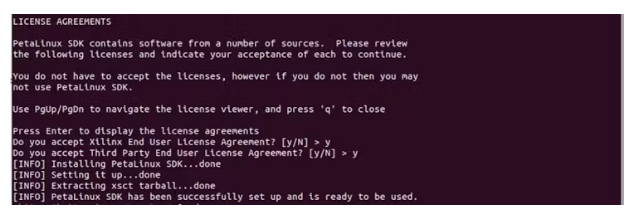

安裝程序?qū)⑻崾灸榭床㈨憫?yīng)用戶許可協議：

按enter鍵查看許可協議，然后按Q鍵退出，系統將提示您輸入Y或N以同意或不同意使用PetaLinux工具的服務條款。

然后檢查PetaLinux工具到環境的安裝源，并驗證PetaLinux命令現在可用：

下一個步驟

隨著完整的2024.2安裝完成，我將繼續介紹一些新的入門教程，因為對整個工作流程進行了更改，例如用于為PetaLinux設計生成設備樹的新系統設備樹(SDT)。
