Fab Xiao是Fab Academy為任何電子或編程學生創建的電路板。

在阿姆斯特丹的教練訓練營期間，尼爾建議從Seeed Studio Xiao開始，特別是RP2040模型或ESP32C3。在我的例子中，這個Fab-Xiao使用Seeed Studio Xiao RP2040模型。Fab-Xiao也可以使用Seeed Studio Xiao ESP32-C3。

為此，我想記錄創建開發板的過程以及該板輸入和輸出的幾個示例。這個想法也是使用Adrianino輸入和輸出模塊。

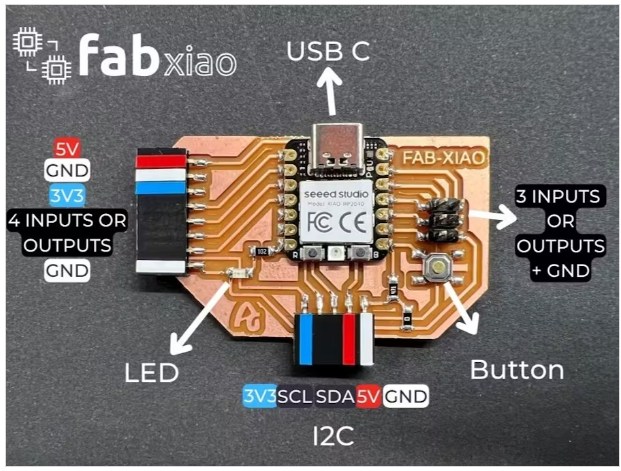

特性

?電源引腳標識，紅色為5V，藍色為3V3，白色為GND。

?在左邊有4個輸出或輸入，每側都有VCC和GND，以便能夠連接不同的輸入或輸出。

?在右側底部有3個輸出或輸入，并帶有GND引腳。

?底部有一個I2C連接，用于連接LCD， OLED或使用此通信的傳感器。

?有一個LED和一個集成按鈕，這將有助于我們測試XIAO RP2040與一個簡單的程序。

?可能與阿德里安尼諾輸入和輸出模塊連接。

Datasheet(數據表

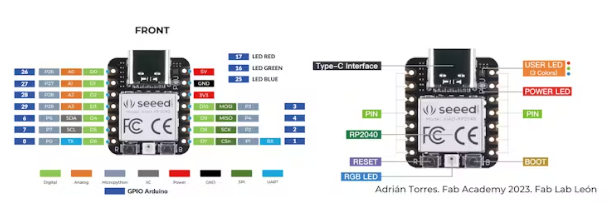

Seeed Studio XIAO RP2040與樹莓派RP2040生態系統兼容，因為它們共享相同的RP2040芯片。它支持多種語言，包括C / MicroPython / CircuitPython。這將是您開始使用MicroPython的一個很好的工具。

?強大的MCU：雙核ARM Cortex M0+處理器，靈活的時鐘運行高達133 MHz。

?豐富的片上資源：264KB SRAM， 2MB板載閃存

?靈活的兼容性：支持Micropython/Arduino/CircuitPython

?易于項目操作：面包板友好和貼片設計，背面無組件

?尺寸小：拇指大小(20x17.5mm)，適用于可穿戴設備和小型項目。

?多個接口：11個數字引腳，4個模擬引腳，11個PWM引腳，1個I2C接口，1個UART接口，1個SPI接口，1個SWD Bonding pad接口。

?一般I/O引腳：MCU工作電壓為3.3V。一般I/O引腳輸入電壓高于3.3V可能會損壞芯片。電源引腳：內置DC-DC轉換電路，可將5V電壓轉換為3.3V，可通過VIN-PIN和5V- pin為5V電源供電。使用時請注意，不要掀開防護罩蓋。

?5V：電源電壓5V。

?接地:地面。

?3V3：電源電壓3V3。

?數字引腳(GPIO引腳編號)：0、1、2、3、4、6、7、26、27、28、29

?模擬引腳(GPIO引腳編號)：26、27、28、29

?LED綠色(GPIO Pin number)： 16

?LED紅色(GPIO Pin number)： 17

?LED Blue (GPIO Pin number): 25

?SDA (GPIO Pin number): 6

?SCL (GPIO Pin number): 7

?RGB LED_POWER (GPIO Pin number): 11

?RGB LED (GPIO引腳編號)：12

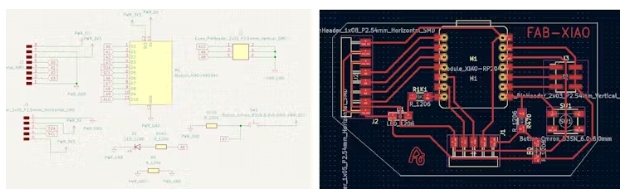

Fab-Xiao示意圖

這是一個示意圖，你可以看到所有的組件。

板的設計

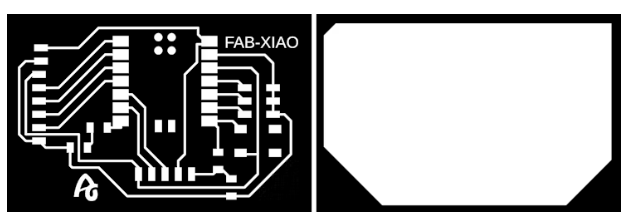

在這里你可以下載Eagle文件和PNG文件。這里是PNG的樣本，痕跡和切割線。在這里，您還可以找到庫，將seed Xiao RP2040或ESP32-C3的痕跡添加到Eagle或kiCAD。

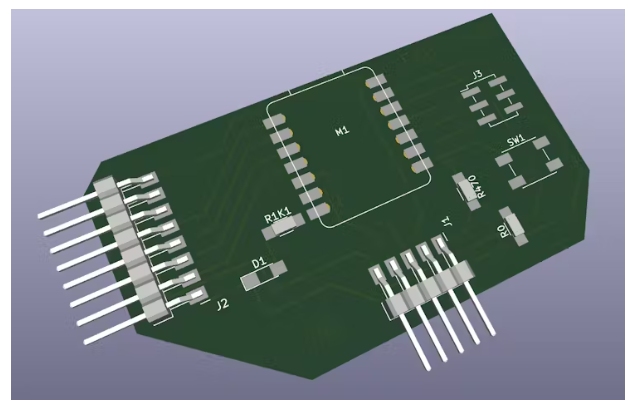

在這里您可以下載KICAD 6文件和SVG文件。你也可以看到一個三維模擬板。

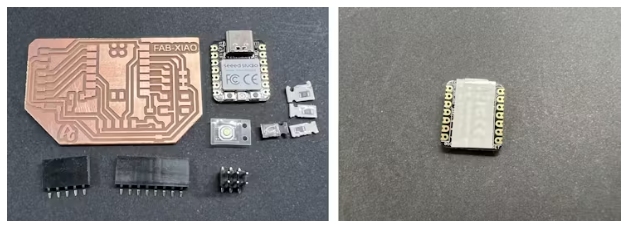

由于XIAO RP2040下面有連接區域，為了避免短路，我用3M?環氧薄膜電工膠帶

編程：使用Arduino查看Studio XIAO RP2040

1. 我們打開Arduino程序。

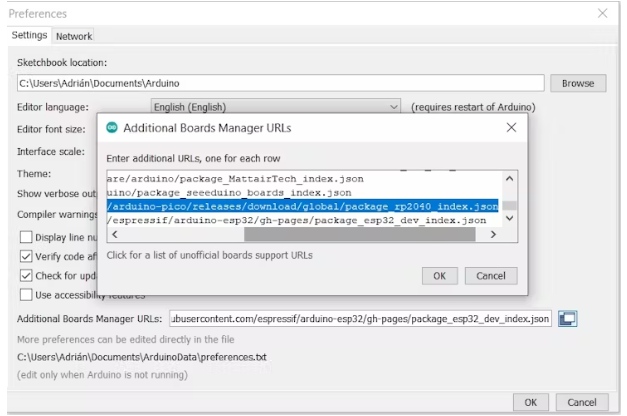

2. 在首選項中，我們將添加您可以在這里找到的其他板的URL。我們需要Earlephilhower的Arduino-Pico

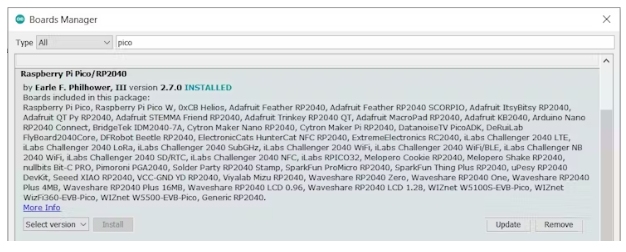

3. 下一步是在板卡管理器中下載Pico。

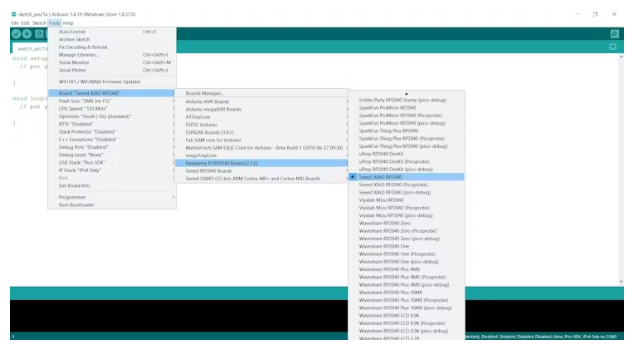

4. 我們?yōu)镾eeed Studio XIAO RP2040配置Arduino IDE。Seeed Studio XIAO RP2040將出現在COM端口，在我的情況下是COM 3。

5. 現在加載Blink程序，使引腳D6 (GPIO 0)上的LED閃爍。當我們上傳它時，所有這些信息都出現在通知部分。

編程：使用Arduino查看Studio XIAO ESP32-C3

1. 我們打開Arduino程序。

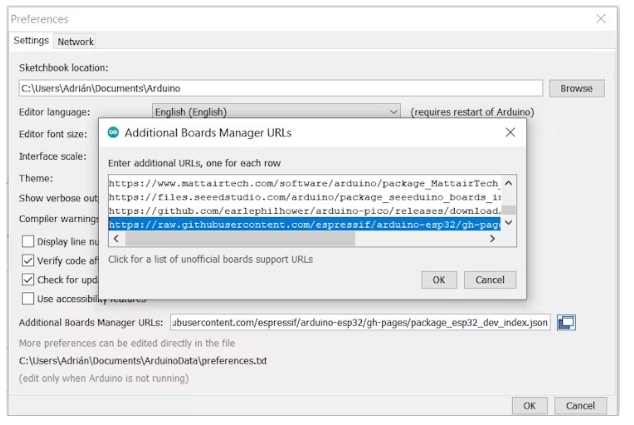

2. 在首選項中，我們將添加您可以在這里找到的其他板的URL。我們需要expressif的Arduino ESP32

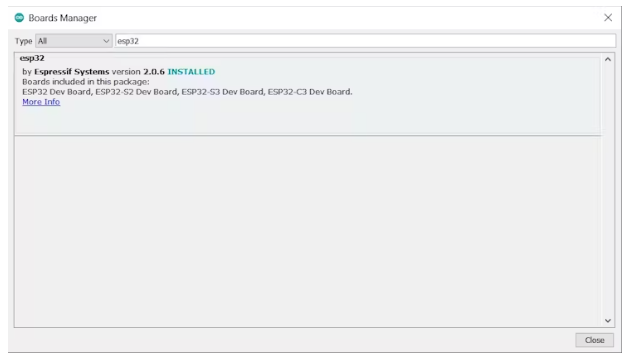

3. 下一步是在板管理器中下載ESP32。

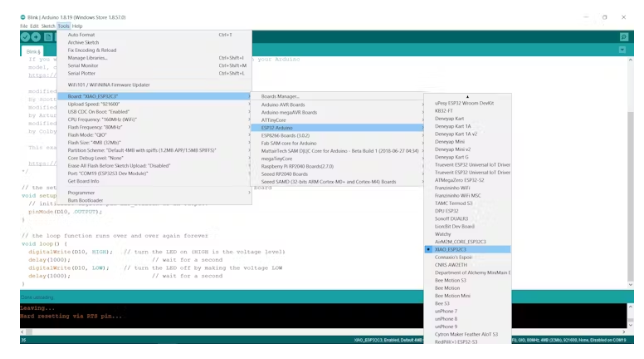

4. 我們?yōu)镾eeed Studio XIAO ESP32-C3配置Arduino IDE。Seeed Studio XIAO ESP32-C3將出現在COM端口，在我的情況下是com3。

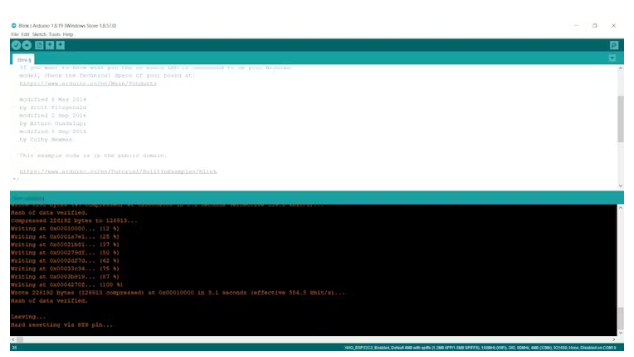

5. 現在加載Blink程序，使引腳D6上的LED閃爍。當我們上傳它時，所有這些信息都出現在通知部分。

代碼

//Fab Academy 2023 - Fab Lab León

//Button + LED

//Fab-Xiao

//

//Original code:Neil Gershenfeld 12/8/19

// This work may be reproduced, modified, distributed,

// performed, and displayed for any purpose, but must

// acknowledge this project. Copyright is retained and

// must be preserved. The work is provided as is; no

// warranty is provided, and users accept all liability.

//

const int ledPin1 = 0;//first light RP2040 pin 0 or ESP32-C3 pin D6

const int buttonPin = 1;// button pin RP2040 pin 1 or ESP32-C3 pin D7

int buttonState = 0;//initial state of the button

int i = 0; //variable intensity led

void setup() { //declaration of inputs and outputs

pinMode(ledPin1, OUTPUT);

pinMode(buttonPin, INPUT);

}

void loop() {

buttonState = digitalRead(buttonPin);// we read the state of the button

if (buttonState == HIGH) { //if we press the button

digitalWrite(ledPin1, HIGH);

delay(500);

digitalWrite(ledPin1, LOW);

delay(500);

digitalWrite(ledPin1, HIGH);

delay(500);

digitalWrite(ledPin1, LOW);

delay(500);

digitalWrite(ledPin1, HIGH);

delay(2000);

digitalWrite(ledPin1, LOW);

delay(1000);

}

else { //if we don't press the button

digitalWrite(ledPin1, LOW);

}

}

本文編譯自hackster.io
