大家好，歡迎回來。

滿足DIY PICO工作室燈，一個符合人體工程學和最小的解決方案，以專業的觸摸照亮您的工作站。該項目由最新的樹莓派Pico 2提供動力，將RGB的充滿活力的色調與冷暖白色led的柔和光芒相結合。

亮度設置可以簡單地控制使用簡單的按鈕控制。SSD1306 OLED屏幕提供實時更新，指示哪個LED被照亮以及被照亮的百分比。通過合并不同的PCB， PCB支架和3D打印部件來構建完整的安排，從而形成堅固而整潔的設計。

我們創建這個項目是為了改善我拍攝的燈光，如果你制作YouTube視頻或只是喜歡拍漂亮的照片，它是一個必不可少的工具。

本文是關于這個工作室輕量級項目的整個構建過程，所以讓我們開始構建吧。

材料要求

這些是這個項目中使用的材料：

?定制pcb (HQ NEXTPCB提供)

?樹莓派PICO 2

?WS2811集成電路

?Seol 0.25w 2835 led：冷白色

?Seol 0.25w 2835 led：暖白色

?電阻5.1歐姆2512封裝

?IP5306

?10 uf電容器

?CON 20母頭引腳連接器

?SSD1306 OLED屏幕

?按鈕

?SMD按鈕

?10 k電阻

?8205S最大IC N通道

模型

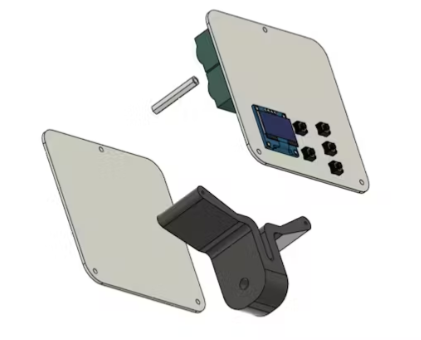

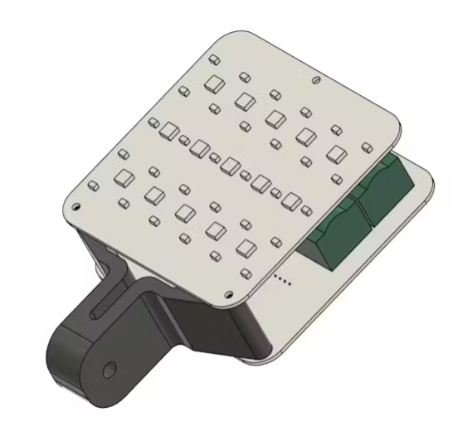

我們通過在Fusion 360中創建模型開始這個項目。該模型由兩個堆疊在一起的電路板組成，頂部有一個PCB對峙，底部有一個3D打印的特殊鉗形部件，也使用M2螺釘連接兩個PCB。

這種鉗狀裝置可用于將該裝置安裝到三腳架上。

該模型由兩個pcb組成：LED板，其中包含所有SMD COOL WHITE， WARM WHITE和RGB LED，以及它們的負載電阻。

第二個PCB是PICO驅動板，它由一個樹莓派PICO由五個按鈕連接，一個SSD1306 OELD屏幕和兩個鋰電池供電。

在完成模型后，我們導出CLAMP網格文件，并使用0.4mm噴嘴，25%填充，0.2mm層高進行3D打印。

PCB設計：led板

本課題的PCB設計分為兩個主控板：LED板和PICO驅動板。我們先來看看LED板。

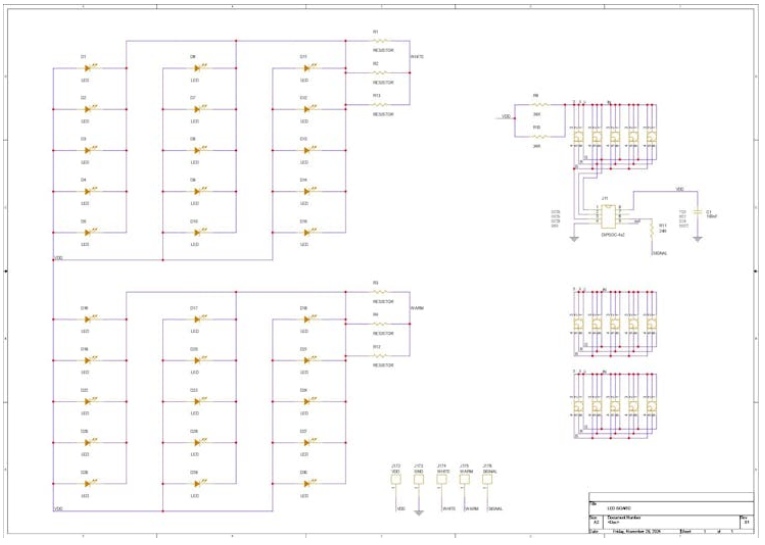

LED板由15個冷白光LED， 15個暖白光LED和15個5050 RGB LED以特殊的方式連接在一起組成。

讓我們從COOL WHITE LED段開始，其中所有LED并聯連接，每個LED的陽極連接到電路板的VCC引腳。陰極與三個負載電阻串聯在一個CON 1端子上。CON 1端子將用于將該板連接到驅動板。

同樣，所有暖白光led并聯連接，陽極連接到VCC，陰極通過標記為暖的CON 1端子串聯到三個電阻。

溫led和冷led的工作電壓均為0.2W或3.3V，正向電流為60mA。

關于RGB LED，我們沒有使用可尋址的新像素，而是選擇了更便宜的不可尋址的5050 RGB LED。為了給非可尋址led添加智能功能，我們添加了WS2811驅動電路，該電路連接到所有15個RGB led，并且可以通過單個GPIO引腳操作所有l(wèi)ed。

對于電路板布局，我們從cad文件中提取電路板輪廓并使用它來創建PCB設計，其中包括LED位置，電路板尺寸，以及最重要的安裝孔位置。

PCB設計：pico驅動器

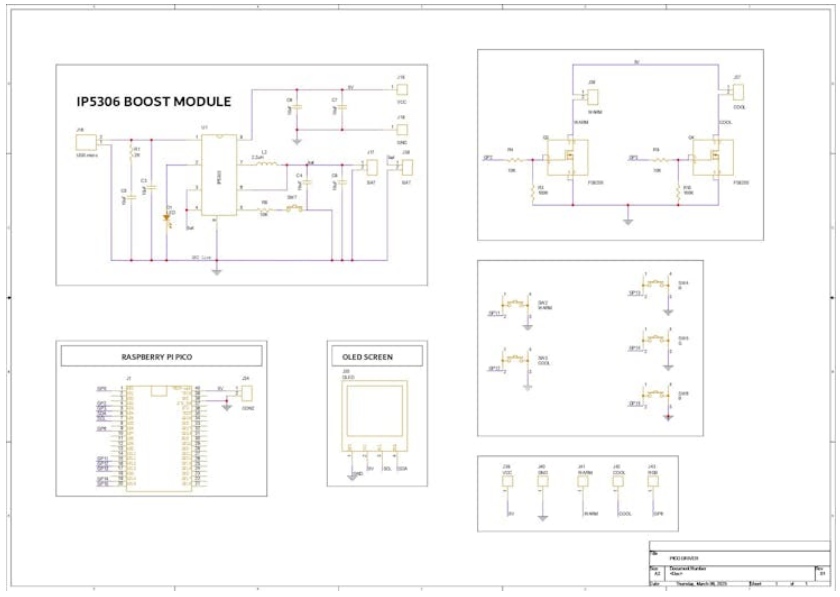

PICO DRIVER電路主要由三個部分組成：IP5306 Boost模塊部分，作為所有組件的主電源。PICO設置由樹莓派PICO 2耦合到OLED顯示器、按鈕和雙極柵極組成。

第三部分是Mosfet驅動器，它由兩個8205S N通道Mosfet集成電路組成，將為溫暖和冷卻led供電。LED板將通過板上的CON 1端子連接到PICO驅動板。

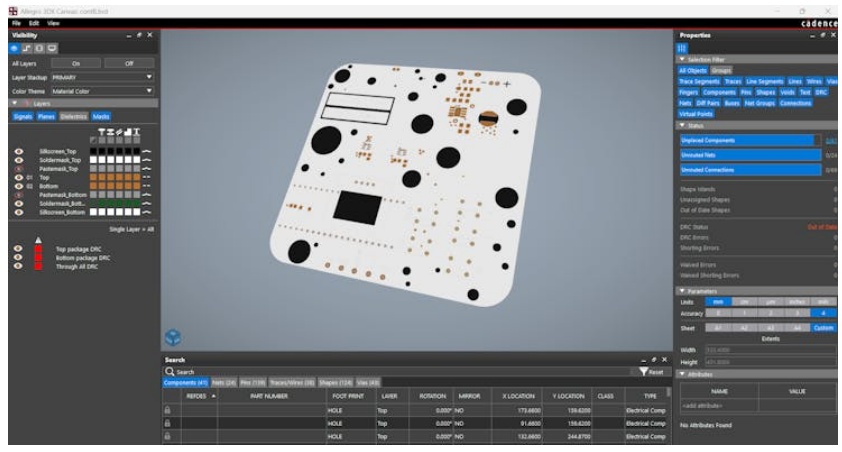

對于PCB設計，我們遵循Cad文件并將所有SMD組件放在電路板的頂部，以及按鈕和OLED顯示器;在PCB的底部，我們放置鋰電池支架和PICO 2。

NextPCB PCB服務

完成兩個PCB設計后，將Gerber Data發送給HQ NextPCB，并在白色焊罩和黑色滑屏中下了兩個訂單。

下訂單后，PCB在一周內收到，PCB質量非常好。

另外，我要把HQDFM帶給你，它在很多項目中給了我很大的幫助。華秋的內部工程師開發了免費的制造設計軟件HQDFM，徹底改變了PCB設計師如何可視化和驗證他們的設計。

利用NextPCB的加速器活動，為您的創新項目獲得2個免費組裝的基于rp2040的pcb。

此報價涵蓋所有費用，包括物流，使您的想法更容易，更實惠的生活。SMT服務可能很昂貴，但NextPCB可以幫助您克服這一障礙。只要分享你的相關項目，他們就會處理好剩下的事情。不要錯過這個提升你的科技創作的絕佳機會!

HQDFM：免費在線Gerber查看器和DFM分析工具

此外，NextPCB有自己的Gerber Viewer和DFM分析軟件。

您的設計可以通過他們的HQDFM軟件(DFM)服務得到改進。因為我發現等待制造商的DFM報告很煩人，所以HQDFM是執行事件前自檢的最有效方法。

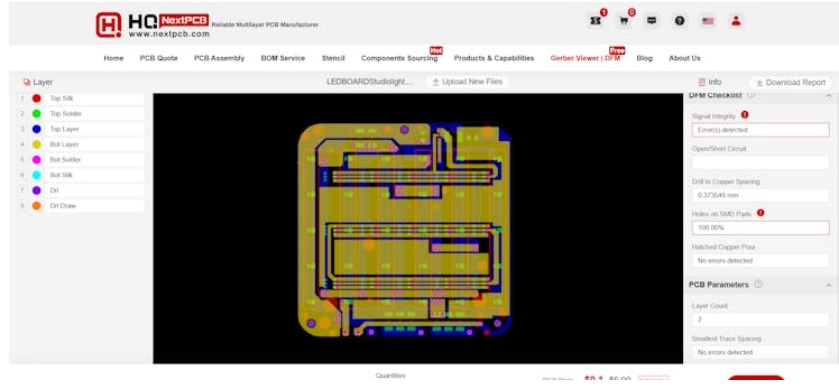

以下是在線Gerber Viewer向我展示的內容。再清楚不過了。然而，對于完整的功能，如DFM分析的PCBA，你需要下載的軟件。在線版本僅提供簡單的PCB DFM報告。

具有全面的制造設計(DFM)分析功能，HQDFM是一個免費的，復雜的在線PCB Gerber文件查看器。

它利用超過15年的行業專業知識提供了對先進制造的見解。如果你想以合理的價格獲得優質的PCB服務，你可以看看HQ NextPCB。

PCB組裝：LED板

?我們通過將錫膏應用于每個組件焊盤開始LED板組裝程序。我們正在使用錫膏分配注射器與63/37錫/鉛錫膏。

?接下來，我們使用ESD鑷子挑選并將所有SMD組件放在PCB上，其中包括15個冷白2835 led， 15個暖白2835 led， 15個RGB led， WS2811 IC，一對2512封裝電阻和WS2811 IC的去耦電容。

?然后我們小心地抬起整個電路，把它放在回流加熱板上，加熱下面的PCB，直到錫膏融化。當PCB達到約190°C的熔化溫度時，錫膏熔化，所有smd組件都附著在其焊盤上。

PCB組件：PICO驅動程序

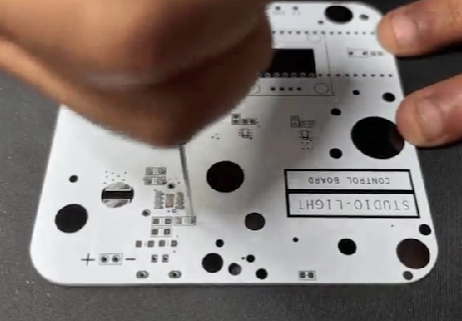

我們通過使用焊錫膏分配注射器將焊錫膏應用于每個組件墊開始PICO DRIVER組裝。

?接下來，我們挑選并放置所有SMD組件在其適當?shù)奈恢谩?

?使用回流熱板，我們將PCB加熱到焊膏熔化溫度，以便將所有SMD組件焊接到各自的焊盤上。

?接下來，我們通過在樹莓派PICO位置的PCB底部連接兩個CON20母頭引腳連接器來繼續添加THT組件。

翻轉電路板后，我們用烙鐵焊接CON20引腳的焊盤。

?接下來，我們將樹莓派PICO 2放置在CON20引腳上。

?接下來，我們從PCB的頂部安裝顯示器、USB端口和所有五個按鈕。

?然后我們轉動電路板并用烙鐵焊接所有THT元件焊盤，確保所有THT元件永久連接到PCB上。

?最后，使用烙鐵，我們將鋰電池支架連接到PCB的背面。

電源/測試驅動板

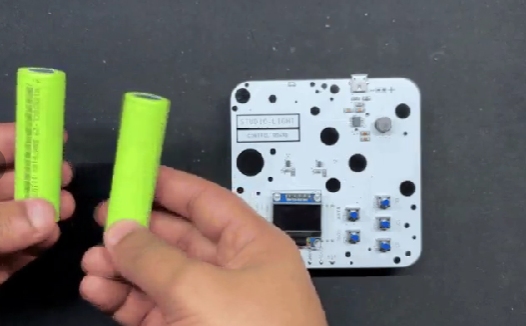

我們使用兩個3.7V 2900mAh的18650鋰電池并聯為設備供電，這樣我們的電池組總?cè)萘繛?.7V 5800mAh。

我們將兩個單元設置在電路板底部的Cell支架上，確保它們處于正確的位置，否則整個設置將短路。

按SMD電源按鈕一次開啟設備;按兩次就可以關機。SMD指示燈LED顯示設備的開/關狀態。

使用萬用表，我們測量了IC發出的輸出電壓，這是5V，表明我們的設置正在工作，我們現在可以開始最后的組裝過程。

驅動板和LED板組裝

?我們開始最后的組裝過程中，將一個M3 PCB對峙PICO驅動板。接下來，我們將LED驅動器放在PCB支架的安裝孔上，并用一個M3螺釘將兩個PCB固定在一起。

?接下來，我們將3D打印的Clamp部件放在組件底部區域的兩個pcb之間，然后使用四個M2螺釘(每側兩個)連接LED板和PICO驅動器。

?接下來，我們將三腳架支架連接到工作室光鉗部分與長M6螺栓和螺母，這是用來確保兩個夾子在一起。這部分是可定制的，從三腳架到三腳架不同，所以你必須創建自己的或修改我現有的設計。

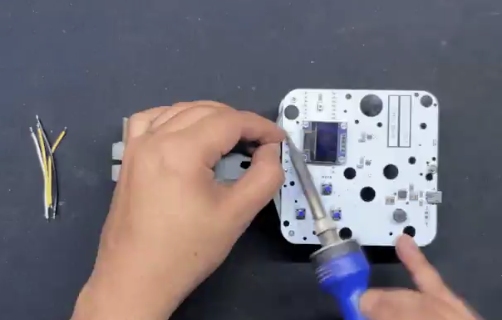

?最后，我們開始連接過程，這很簡單。我們首先將兩個電路板的VCC連接在一起，然后是GND。因此，我們將LED板的WARM引腳連接到PICO驅動器的WARM引腳，COOL連接到COOL， RGB引腳連接到RGB引腳。

裝配過程已完成。

主要代碼

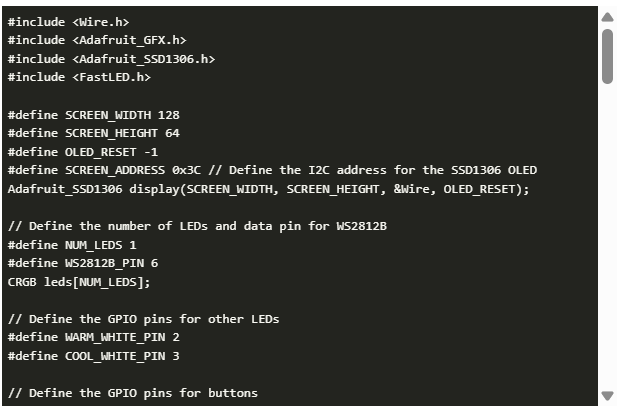

這是我們?yōu)檫@個項目準備的主要代碼，它很簡單。

該設置包括一個帶有OLED屏幕的樹莓派PICO 2和一個WS2812B RGB LED，以及兩個額外的LED(暖白色和冷白色)，它們都連接到樹莓派PICO 2 GPIO引腳。

這些led是用按鈕控制的，可以進行交互式照明調節。FastLED庫控制WS2812B RGB LED，而Adafruit SSD1306庫管理OLED顯示器。

此代碼允許您通過按下按鈕來調節溫暖和冷白色led的亮度。每個按鈕點擊循環LED亮度通過25%，50%，75%和100%，給你更多的控制照明。

這些led的狀態，包括它們當前的亮度水平，都顯示在OLED面板上。屏幕分為兩部分：左側顯示W(wǎng)S2812B LED的RGB值，右側有兩個相等的框。

上框顯示冷白光LED的亮度百分比，下框顯示暖白光LED的亮度百分比。這種設置確保您總是有一個清晰的視覺指示，直接在OLED顯示屏上的LED狀態。

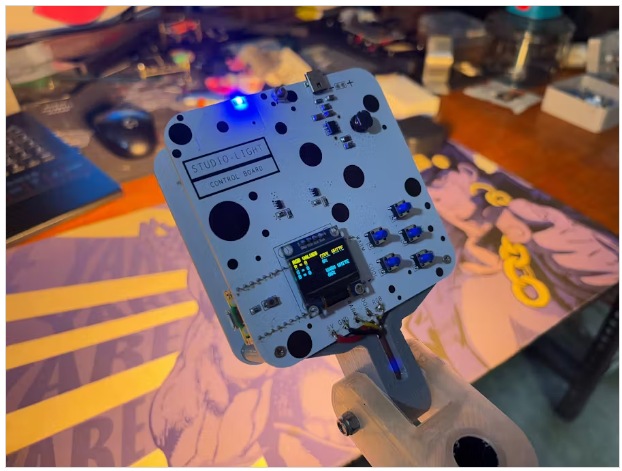

結果

當我們結束這個令人興奮的工作室燈光項目時，很明顯我們已經實現了一個高度互動和功能的設置。該項目采用WS2812B RGB LED和兩個額外的LED(暖白色和冷白色)，所有LED都由連接到樹莓派Pico的按鈕控制。

這種設置允許精確控制LED亮度，每個按鈕按下循環暖白色和冷白色LED通過25%，50%，75%和100%的亮度水平。OLED顯示屏提供了當前狀態的清晰和有組織的可視化，左邊顯示RGB值，右邊顯示冷白色和暖白色led的亮度水平。

在未來的版本中，我們需要改變的一件事是使用WS2811 CHIP。我們使用15個LED并聯連接，每個LED消耗60mA，因此15個LED將消耗約900mA電流，但我們使用單個WS2811芯片，僅支持高達18mA的LED電流，這是非常低的。這意味著我們的設置工作，但光是微弱的，不能在實際的方式使用。這可以通過使用三個mosfet作為開關來處理(每種顏色一個)。

總的來說，這個項目不僅通過可定制的照明來增強您的工作空間，而且還展示了各種組件的無縫集成，以實現高效和用戶友好的系統。
