在這里，我們展示了端到端過程來創建一個自定義對象檢測系統，所有運行在邊緣使用谷歌珊瑚開發板微型。

本指南解釋了如何使用谷歌Coral Dev Board Micro構建自定義對象檢測系統，以及谷歌Colab中使用Tensorflow訓練的自定義數據集。

這種方法允許機器學習(ML)模型使用其板載邊緣張量處理單元(TPU)在Dev Board Micro上本地運行推理，而無需連接互聯網!

TPU之于機器學習就像GPU之于圖形(兩者都是專用集成電路)，允許模型以令人印象深刻的速度在片上執行，每秒超過2萬億次操作!(見說明書)。

數據集集合

因為我們需要大量物體的圖像來訓練我們的模型，所以我們決定巴士站是我們可以在本地使用的常見項目。

首先，有一天我們在當?shù)亻_車的時候拍了一些慢動作的視頻。

然后我們從中提取了70張640px正方形的圖像(包括一些不同的背景)。

圖像可以是任何大小，我們的分辨率是船上珊瑚相機的兩倍，但是圖像越大，需要的時間就越長。

然而，圖像越大，訓練時間就越長。

這些需要放在一個名為“images”(區分大小寫)的文件夾中。

數據集標簽

在images文件夾旁邊創建另一個名為Annotations的文件夾。

然后我們使用LabelImg工具。

點擊左邊的“保存目錄”按鈕，選擇前面步驟中圖像文件夾旁邊的“annotation”文件夾。

在右側設置默認標簽(如果使用一個類)，并選中它旁邊的“使用默認標簽”復選框。

然后我們通過左鍵點擊并拖動來繪制每個公交車站周圍的邊界框。

現在單擊左側的Save，確保下面的格式選項設置為PascalVOC。

一旦所有的圖片都被標注好了，我們就可以把這兩個文件夾壓縮成一個名為data . ZIP的文件。

Colab培訓

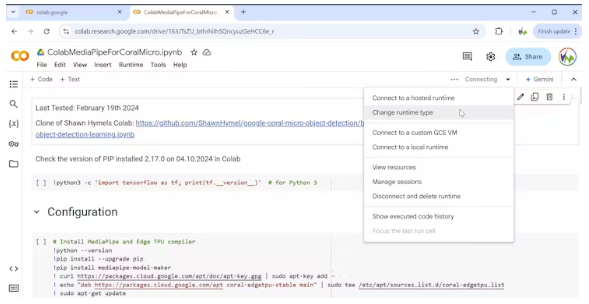

現在我們可以打開Colab Notebook，并連接到運行時。如果你只是嘗試，選擇CPU，因為它是免費的，有最長的運行時間。GPU處理更快，但可能需要購買計算單元以在高峰時間運行。

連接運行時后，我們可以通過單擊左側的文件管理器上傳dataset.zip，并將其拖放到....

現在我們可以開始一個接一個地運行每個代碼塊……最后，模型將被下載到您的PC的下載文件夾。

如果您愿意，您可以從此鏈接使用我們預先構建的公交車站模型。

根據使用的運行時間、上傳/下載的互聯網連接速度、圖像數量和大小，這將需要大約45米到1小時來完成

一旦完成并下載了文件，就可以斷開運行時。

在Visual Micro中安裝Coral Micro板

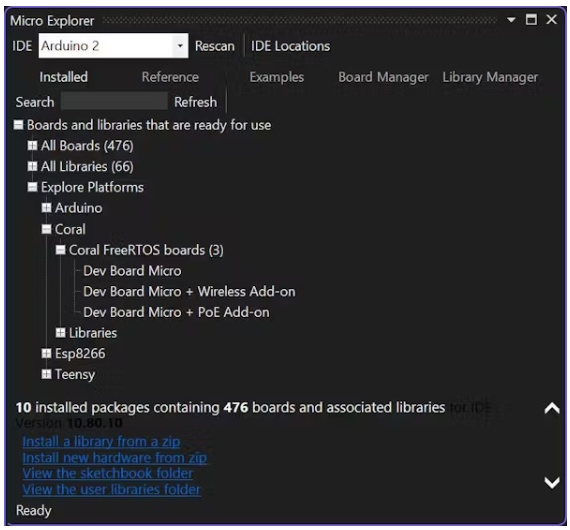

需要附加板包URL來添加珊瑚微板，它可以在IDE位置屏幕上添加：

添加完成后，可以在瀏覽器中安裝單板。

下載草圖示例

從此鏈接下載CoralCustomObjectDetection ZIP，并將其解壓縮到PC上的某個位置。

更新TFLite文件

使用從Colab下載的ZIP文件(或我們預先訓練的文件)：

model_int8_edgetpu。這個flite文件需要放到項目內部的data文件夾中。

在項目中，metadata.hpp位于INO文件旁邊。

在vMicro中打開草圖

在Visual Micro中正常打開解決方案，從板列表中選擇Dev Board Micro + Wifi Add-on。

還要確保您設置了上傳草圖+數據的板選項。

用USB-C引線將電路板連接到PC，并檢查COM端口是否正確選擇。

如果您的板只有橙色燈顯示，沒有COM端口，您可能需要先將其強制進入SDP模式。請參閱Coral Micro故障排除指南。

更新WiFi憑據

在INO文件中，頂部有兩個WIFI憑據的#定義，修改它們以適應您正在使用的網絡。

上傳到您的主板

點擊Build and Upload按鈕編譯并顯示代碼，大約一分鐘后，電路板就會啟動。

查看串行輸出并打開網頁

串行輸出將打印板上所有文件的列表，并顯示其提供網頁的地址。

將URL復制并粘貼到瀏覽器中，然后按enter鍵加載頁面。

看看它是怎么工作的!

現在頁面已經加載，你可以在頁面上看到你的相機流。如果你把它指向一個你訓練過的對象，你應該會看到一個識別項目的邊界框和置信度。如果你沒有一個物體的真實例子，你可以把它指向電腦屏幕上訓練過的圖像之一。

結束

所以我們得到了它!一個可定制的嵌入式目標檢測系統，完全在船上運行，不需要云。當然，如果你在機器人割草機中使用它，你可以將板設置為接入點，只有當你靠近....時才能查看網頁或者一旦你對它感到滿意，就把Wifi代碼全部刪除。它不需要在任何形式的網絡上工作。
