一個沒有活動部件的秤——你說不可能?根據我目前項目的結果，它擁有令人難以置信的分辨率和準確性。從一個鋁制長方體的彎曲到眼睛難以察覺的彎曲，一個24位模數轉換器(ADC)，一個ESP8266或ESP32(縮寫為以下文本ESP)和一個OLED顯示器，一個數字秤被創造出來，在我的情況下，可以測量高達1kg的質量，分辨率為0.01g!本系列的這篇文章解釋了它是如何工作的以及它背后的技巧。

ESP32和ESP8266上的Micropython

數字秤與HX711

我最初認為這是不可能的，結果讓我非常驚訝。所用的鋁制組件是一種所謂的測壓元件。中間的兩個孔將金屬削薄，拉伸條粘在墻上，如圖1的頂部和底部。材料厚度約為。1毫米。

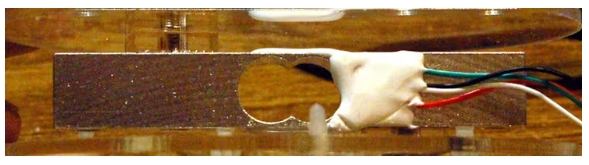

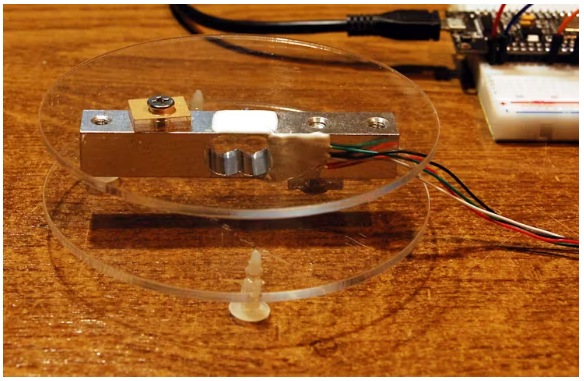

圖1：側面的工資單元

稱重傳感器與底板一起擰在右側，秤帶連接在左側。

圖2:1公斤的天秤座

一張尺寸為10cm x 15cm的紙現在使測壓元件彎曲如此之多，或者更確切地說，很小，以至于秤上顯示的重量為0.9g。

這是如何工作的呢?拉伸帶是應用于塑料載體的晶圓薄導體軌道。這些墊子粘在載體材料上。

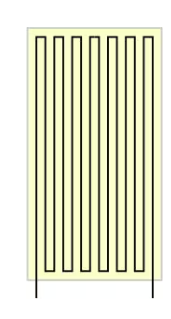

圖3：拉伸條示意圖

通過彎曲載體，導體被稍微拉伸，從而變得更薄更長。這會引起電阻的變化，這取決于兩個參數，ρ是比電阻，一個材料常數。

圖4：阻力公式

紙上的紙張很可能會引發12.5毫米高的長方體的彎曲，這是一個原子的順序。由此產生的測量條長度的變化也是如此。這足以改變四個測量條在測量橋上的張力，兩個在長方體上面，兩個在長方體下面，到目前為止，HX711可以得出一個可測量的，最重要的是可重復的電壓變化。

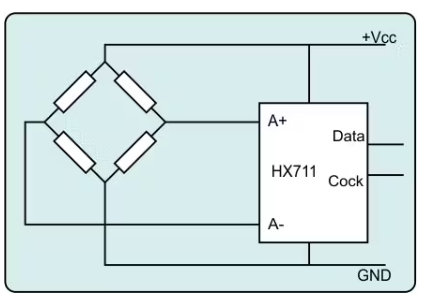

圖5:HX711 -電路

Micropython -語言-模塊和程序

要安裝托尼，你會在這里找到一個詳細的說明(英文版)。還有一個關于ESP芯片上的Micropython固件(截至2022年6月18日)如何被燒毀的描述。

Micropython是一種解釋器語言。Arduino IDE與Arduino IDE的主要區別在于，你只需要在ESP32上閃爍Micropython固件一次，以便控制器理解Micropython指令。您可以使用Thonny，μpycraft或ESPTOOL.PY。對于安東尼，我在這里描述了這個過程。

一旦固件閃過，你就可以很容易地在對話框中與控制器對話，測試單個命令并立即看到答案，而無需事先編譯和傳輸整個程序。這正是Arduino IDE困擾我的地方。如果您可以檢查語法和硬件的簡單測試，以便在編寫程序之前通過命令行嘗試和改進函數和整個程序部分，則可以節省大量時間。出于這個目的，我總是喜歡創建小型測試程序。作為一種宏，它們總結了重復出現的命令。然后從這些程序片段開發整個應用程序。

自動啟動

如果程序要通過打開控制器自動啟動，請將程序文本復制到新創建的空白磁貼中。將此文件保存在工作區的boot.py下，并將其上傳到ESP芯片。該程序?qū)⒃谙麓螐?fù)位或開機時自動啟動。

測試程序

tony - ide中當前編輯器窗口中的程序通過F5按鈕手動啟動。這可以比鼠標點擊開始按鈕或通過菜單運行更快地完成。只有程序中使用的模塊必須在ESP32的flash中。

在兩者之間，Arduino id ?

如果您以后將控制器與Arduino IDE一起使用，只需以通常的方式刷新程序。然而，ESP32/ESP8266隨后忘記了它曾經說過Micropython。相反，任何包含Arduino IDE或AT-Firmware或Lua或…可以很容易地提供micropython固件。這個過程總是像這里描述的那樣。

電路

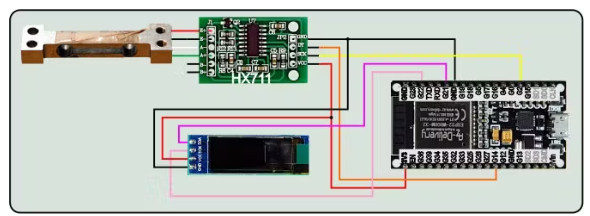

以下是該項目的電路圖，它可以自由選擇ESP32和ESP8266。選擇用于連接HX711的gpio，以便您不會阻礙ESP8266的啟動，并且對于兩種控制器類型具有相同的名稱。只有I2C總線的連接是不同的，但由程序自動分配。

圖6:ESP8266上的HX711縮放

圖7:HX711在ESP32上的比例

HX711的Micropython模塊

與大多數傳感器組件一樣，HX711模塊也需要操作軟件。不幸的是，HX711不支持i2c。數據傳輸也通過dot和dpclk線以串行方式進行。24位加1 ~ 3位，用于通道A或B的選擇和加強的設置。MSbit(最高有效位=高質量位)是HX711的第一個位。

用于編程模塊hx711。我有這個制造商使用的數據表。

異常類處理HX711不可訪問的情況。接下來是HX711類的聲明，Devicenotready繼承了HX711類。拋出異常后，將生成一個實例，構造函數確保輸出錯誤消息。

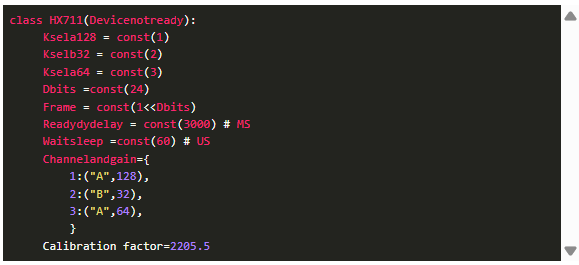

我們從幾個常數開始。校正系數是用各種已知的按摩片和一個計算工具(例如Libre Office)進行加權來確定的。我一會兒就來。

構造函數接受兩個引腳對象dot和pdsk，以及ch中的可選通道。Dout被切換為入口，因為它應該從HX711的結果接收數據。ESP通過DPSCK管理指定速度。我們聲明屬性channel、tar和cal，然后等待HX711的Ready信號。如果它沒有出現，則拋出WAITREADY()一個Devicenotready-Exception。如果它工作，那么我們獲得通道和增益設置，并在終端中發出消息。Dictionary Channelandgain將頻道號轉換為純文本。

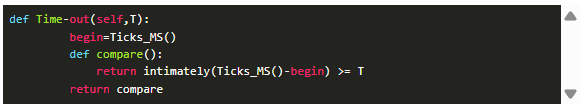

Closure Time-out()實現了一個軟件定時器，它不會在程序處于sleep() & Co狀態時阻塞程序。返回的函數compare()如果分配了一個標識符來詢問傳遞的時間是否已經以毫秒為單位過期(True)或未過期。

當數據線處于GND電位時，ISDEVICEREADY()方法返回True。根據數據表，這是HX711準備好發送數據的條件。時鐘線上的第一個正側，HX711在DOUT線上提供MSbit。

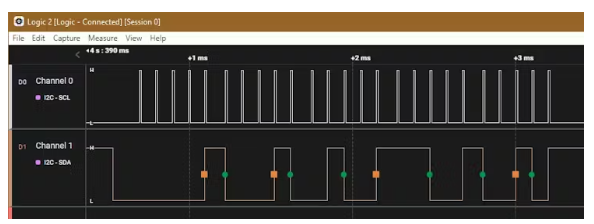

圖8：邏輯2掃描

每增加一個脈沖，比特就依次推出。同時，ESP必須讀取和處理線路的狀況。ESP通過時鐘設定節奏。脈沖序列為125μs，對應的時鐘約為。8 kHz。

我用邏輯分析儀和軟件logic 2記錄了脈沖結果。每當數據傳輸出現問題時，我喜歡使用DSO(數字存儲示波器)，或者更小的工具，更便宜的世界邏輯分析儀(La) 8通道。這個東西連接到USB總線，并使用免費軟件顯示總線管道上正在發生的事情。在脈沖的形狀無關緊要，而只與時間順序有關的地方，LA值千金。雖然DSO只提供曲線的快照，但您可以長時間感受洛杉磯，然后將自己放大到有趣的地方。你可以在Bernd Albrecht的博客文章“邏輯分析儀第1部分：使I2C信號可見”中找到設備的描述。其中還描述了如何掃描I2C總線。

在讀取24個數據位后，再使用pdsk發出的一到三個脈沖，即稅收位。你的意思是：

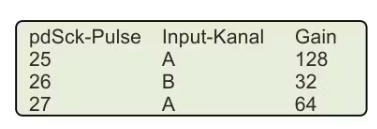

圖9：控制脈沖的含義

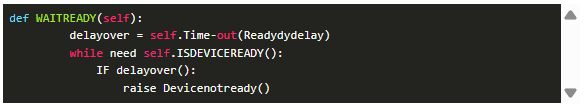

名稱是程序，WAITREADY()等待ISDEVICEREADY()的true，但之前在Readydydelay中設置了計時器，即3秒。如果Dout在此期間沒有變?yōu)閘ow，則會拋出一個devicenotready - exception。如果調用程序不攔截異常，就會關閉它。

HX711將數據作為雙補碼值發送。Conpricerult()實際上在設置的MSbit(位23)中識別負值。如果設置為2，則第2級是24的第2級減去得到一個真正的負數。

0xc17ac3 = 12679875設置了MSbit

12679875 - 0x1000000 = -4097341

clock()只在PDSCK線上產生一個12.4μs的正脈沖。

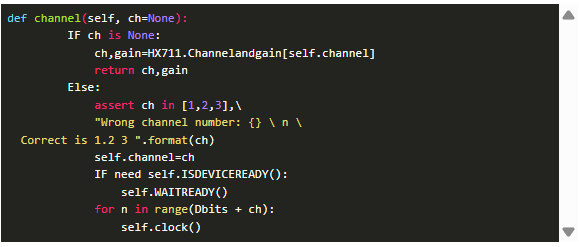

忽略channel()無參數，然后該函數傳遞當前通道和增益值。字典。將譯文轉換為純文本。

一旦通道號被移交，我們檢查正確的區域，檢查HX711是否準備好，然后將相應數量的脈沖推到PDSCK線上，24加上稅位。

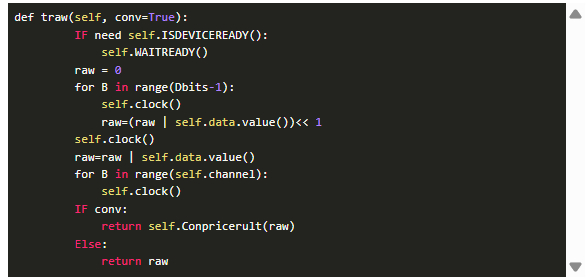

HX711傳遞的原始值是由aw()接收的。變?yōu)門rue或根本不傳遞參數，則返回值為粉紅色，即帶符號的整數。如果為false，則返回值Bloody，因為它對應于位序列，raw。

我們正在等待HX711的發送，并將接收緩沖區設置為0。

在for循環中，我們在PDSCK上發送23個脈沖。每次運行時，我們都在數據線上的LSBIT(最低有效位=低質量位)的位置，然后將位向左推一個位置。第一個接收到的位移動到位置23，即MSbit。在另一個時鐘脈沖之后，HX711將LSbit推到數據線上，我們只在原始的LSbit上或必須。除了競爭之外，下一次測量的稅收也必須被記錄下來。

為了平滑值的噪聲，我們不僅使用單個測量值，而且使用多個測量值的平均值。這就得到了方法mean()，我們把單個測量值的數量交給它。

未受污染的天平自然也提供了ADC值，即塔拉。我們總是在啟動稱重程序時調用該方法，以便能夠?qū)@示設置為0。Tara值在屬性self中。保存，以便方法Dimensions()可用，n再次是單個測量的數量。

方法Dimensions()將Tara從測量值中提取出來，然后通過除以校準因子計算出以克為單位的真實測量值。稍后我將說明它是如何確定的。

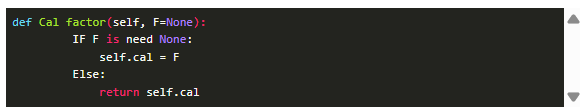

在校準期間，如果您可以手動處理校準因子，而不必每次都將HX711.PY模塊上傳到ESP，這將是一個優勢。當前值將不帶參數返回。

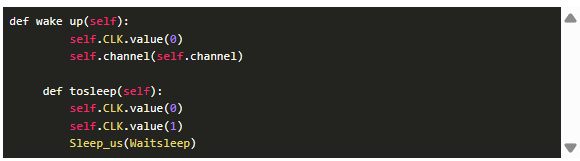

wake up()和tosleep()將HX711從睡眠模式中喚醒，或者將其置于睡眠模式中。線路上的信號順序由HX711的數據表指定。

用于OLED顯示器的大字符集

大數字使測量更容易閱讀。我們使用30作為符號，而不是通常的8像素。文件geometer_30。包含相關信息。

因此，您可以從Windows提供的TTF中創建自己的字符集。

下載zeichensatz存檔文件。rdown并將內容解包到任意目錄中。為了節省小費，我建議在硬盤或存儲卡的根路徑上放置一個名字簡短的列表。對我來說是F: \ fonts。

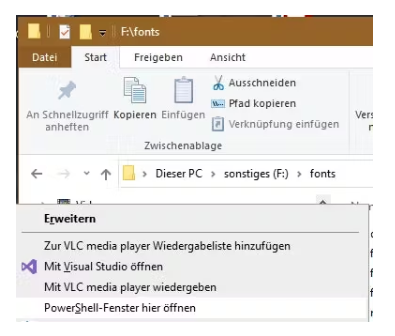

通過右鍵單擊該目錄并按下按鈕，在資源管理器中打開該目錄下的PowerShell窗口。然后左鍵點擊打開PowerShell窗口。

圖10：打開PowerShell窗口

在提示符下輸入以下一行，按“Enter”：

.\ Makecharset.bat Britannic 30 "" 0123456789, -+KG "" “F: \ fonts \ sources \”

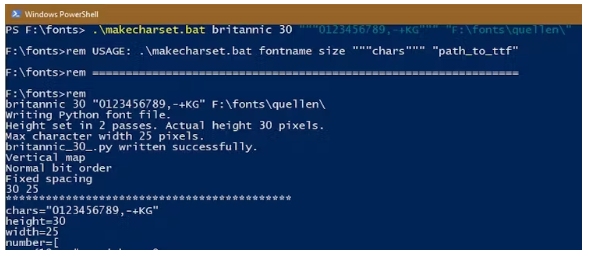

圖11：字符集準備好了

現在目錄britannic_30.py中有一個文件，其中包含新字符集的像素數據。僅實現字符“0123456789,-+KG”“”，節省存儲空間。您可以從目錄源中的Windows字體列表中獲取其他簽名速率，如上面指定的復制和轉換。請注意，文件名指定時沒有附加。tttf。

Libra的操作軟件

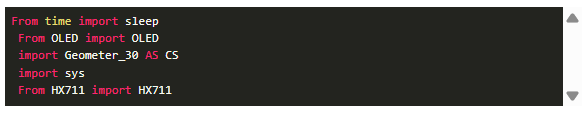

程序scale.py訪問四個外部模塊，hx711.py,oled.py,SSD1306，這些模塊在啟動前必須上傳到ESP的閃存中。PYand geometer_30.py。

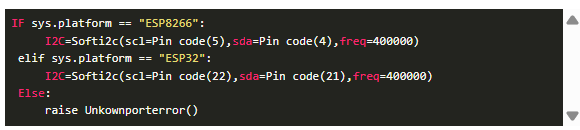

關于變量sys。平臺的ESP可以確定它自己。然后將GPIO引腳聲明為I2C總線。

我們實例化一個顯示對象，刪除顯示并聲明連接到HX711的PIN對象，還有按鈕，Tara鍵的實例。

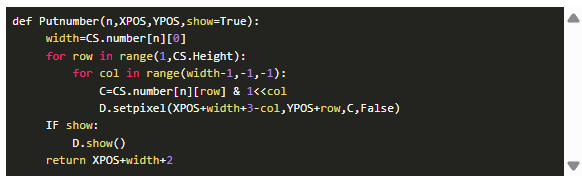

函數Putnumber()用數字n定位字符的像素模式(基于上面生成的提取，而不是Ascii)。圖案左上角的位置在XPOS， YPOS中。

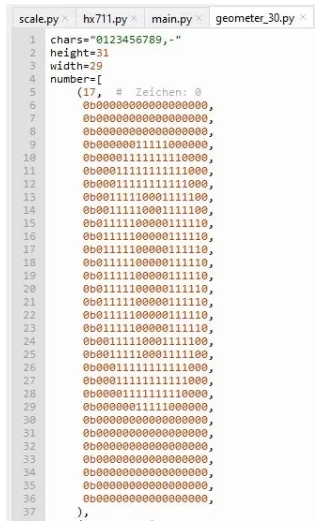

查看文件geometer_30。pyx解釋了這個過程。在字符串字符中列出了字符。字符串中的索引是圖紙?zhí)?。因此，?”號代表數字11，“0”代表數字0。在列表編號中，此編號標識Tupel具有寬度信息和像素矩陣。現在，它被逐行逐列分散，當找到1時設置像素。這是隱藏的。只有當顯示值為True Has時，整個緩沖區才會被發送到Display。返回值是下一個自由繪圖位置。

圖12：符號0的矩陣

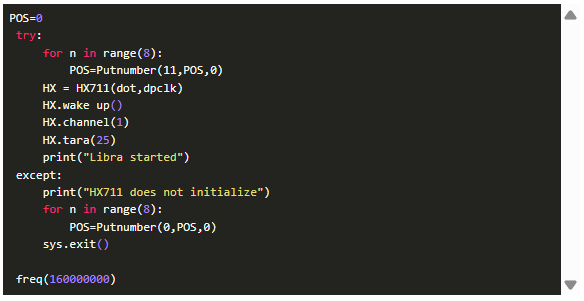

繪圖位置設置為0，作為開始信息，我給出了一些“-”符號。然后ESP嘗試聯系HX711。如果成功，我們喚醒它，用增益128通道A，并看到屬性self中的TARAWALT。是土地。

如果連接不工作，我們在終端中得到一條消息，并在顯示中得到一系列零。

160MHz是ESP8266的最高速度，ESP32也包含240 MHz。

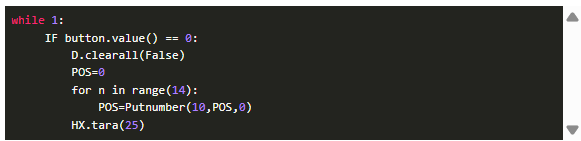

然后進入主循環。我們查看是否按下了Tara鍵，在顯示器上用一系列逗號確認，并獲得一個新的Tara值。這個功能是有用的，因為稱重單元受到溫度漂移和零點可以在任何時候重新調整。

輸出的格式字符串由測量值提供。斷開顯示，將繪圖位置刪除為0，用逗號小數點，并將緩沖區中的字符寫到倒數第二個。

隨著最后一個字符的輸出，緩沖區內容被發送到顯示器。休息半秒后開始下一輪比賽。

校準秤

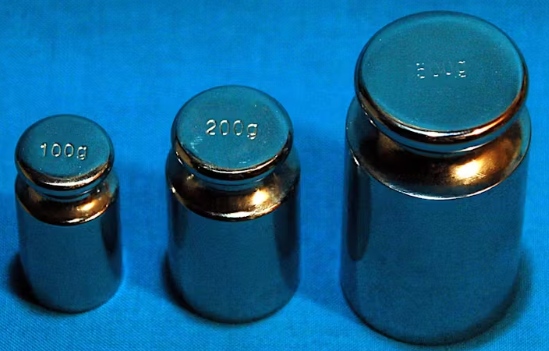

圖13：用于刻度校準的質量塊

你需要一些質量片，如果有必要，如果質量片沒有校準，還需要一個廚房或字母秤。在這種情況下，你可以做一層厚厚的堅果或螺絲之類的東西。當然，在使用前必須用不同的刻度確定質量。

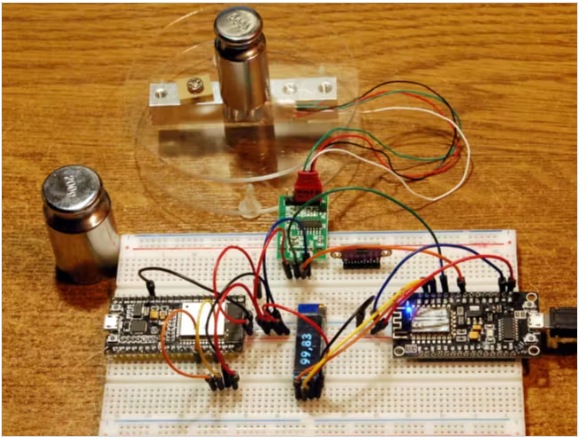

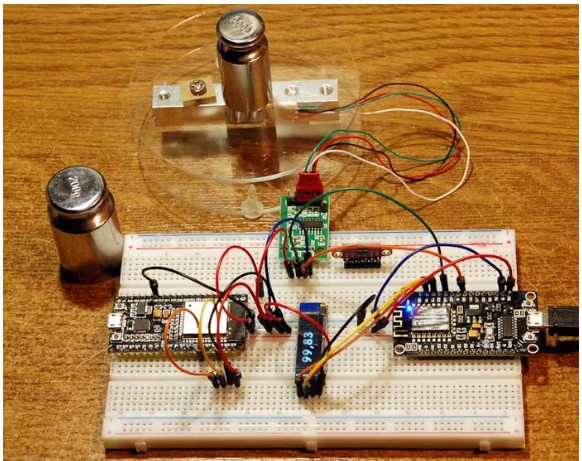

圖14：在ESP8266上校準

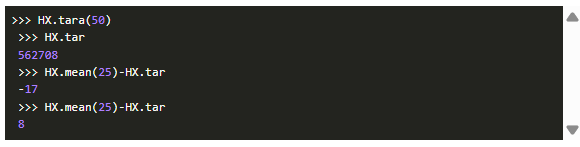

現在啟動程序縮放。并在主循環中中斷Ctrl+C。HX711對象在HX實例化下，可以從終端控制臺訪問。我們從以下命令開始。

我們從25次單獨測量的平均值中減去塔拉值。如果天平?jīng)]有加載，結果應該在-50…+50之間。

現在我們把大塊一塊一塊地放在一起，分成幾組，這樣它的壓力就會越來越大。每次我們再次啟動最后一個命令，并以克為單位寫下質量和終端顯示的值。

讓我們在Libre Office Calc或其他程序中輸入，顯示測量曲線以及測定(相關系數)和公式。

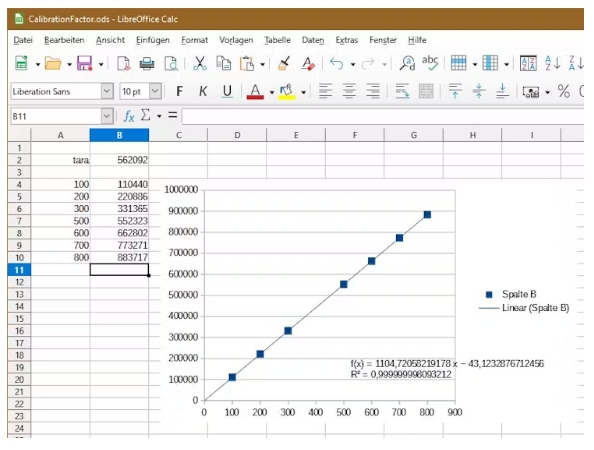

圖15：校準曲線

相關系數R2等于1，這說明了我們測量的精度。我們可以忽略-43的軸截面，…訂單是10萬件。直線的斜率因子1104是我們追求的標定因子?，F(xiàn)在將這個值共享給對象HX。

如果您現在是方法Dimensions() Call up，則值為0.0…應該顯示。

佩戴文件hx711.py中的校準因子，將它們上傳到ESP并啟動程序scale.py new。

如果在戴上重物時顯示重物，他們就贏了，可以敲打肩膀。

如果顯示的值稍微靠近期望的權重，您仍然可以對校準因子值進行一些修改。如果你放大它，質量值就會下降，反之亦然。
