在本綜合教程中，我們將深入研究將DHT11溫濕度傳感器與XIAO ESP32C3微控制器集成的復雜過程，從而通過內置Modbus TCP服務器發布傳感器數據。此外，我們將探討如何使用Modbus客戶機應用程序訪問和解釋這些數據。

介紹

DHT11傳感器是環境監測的基石，以其測量溫度和濕度的準確性和簡單性而聞名。另一方面，XIAO ESP32C3微控制器提供了一個內置Wi-Fi功能的多功能平臺，使其成為物聯網項目的理想選擇。通過結合這兩個組件并利用Modbus通信協議的功能，我們可以創建一個強大的系統，用于遠程監測和管理環境條件。

需求

在開始這段旅程之前，請確保您具備以下先決條件：

?ESP32C3微控制器

?DHT11溫濕度傳感器

?接入Wi-Fi網絡

?安裝在計算機上的Arduino IDE

設置硬件

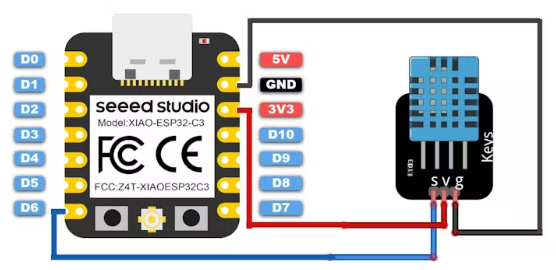

?首先將DHT11傳感器連接到XIAO ESP32C3微控制器。為此，我們將使用數字引腳D6。

?使用USB線在XIAO ESP32C3微控制器和計算機之間建立物理連接。

設置軟件

讓我們一步一步地瀏覽軟件設置過程：

?在計算機上啟動Arduino IDE。

?通過導航到Sketch > Include Library > Manage libraries安裝必要的庫。搜索并安裝以下庫：

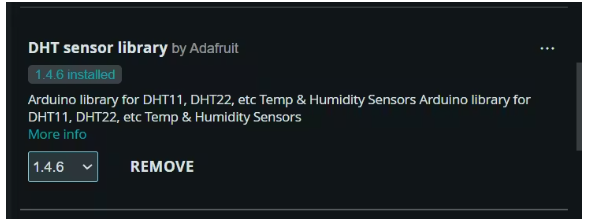

?DHT傳感器庫由Adafruit

?ModbusIP_ESP8266

?成功安裝庫后，將提供的代碼復制并粘貼到Arduino IDE中。

?將“Your_WiFi_SSID”和“Your_WiFi_Password”替換為實際的WiFi憑據。

?將代碼上傳到您的XIAO ESP32C3。

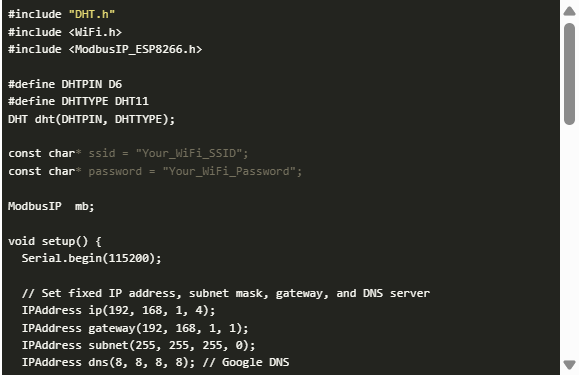

編寫代碼

讓我們仔細分析所提供的代碼片段的關鍵組件：

?我們包括基本的庫，如DHT傳感器庫，Wi-Fi庫和ModbusIP庫。

?我們定義連接到DHT11傳感器的引腳(DHTPIN)并指定其類型(DHTTYPE)。

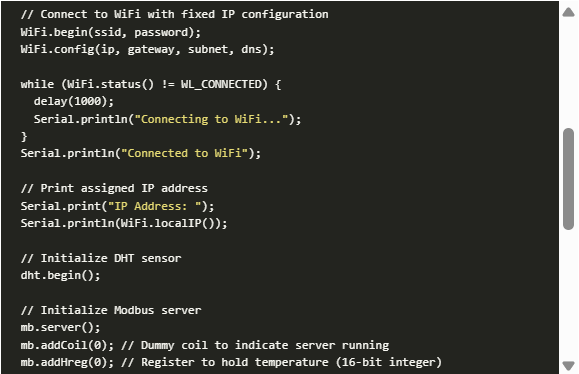

?在setup()函數中：

?串行通信初始化是為了調試目的。

?我們使用固定IP地址配置Wi-Fi連接。

?DHT傳感器初始化。

?初始化Modbus服務器，添加寄存器存儲溫濕度數據。

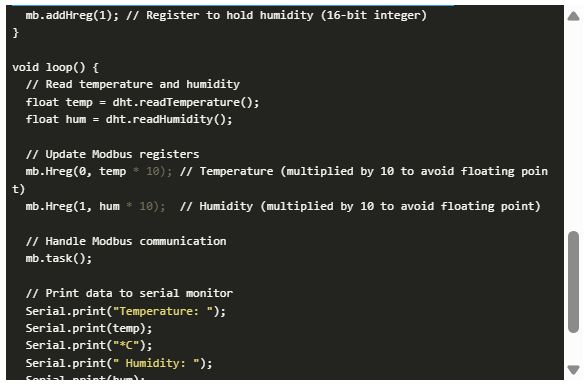

?在loop()函數中：

?溫度和濕度讀數從DHT11傳感器檢索。

?Modbus寄存器更新傳感器數據。

?處理Modbus通信任務。

?傳感器數據被打印到串行監視器上，用于監控。

測試設置

讓我們來測試一下我們的設置：

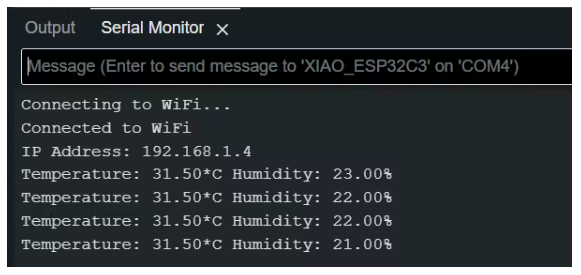

?上傳代碼后，在Arduino IDE (Tools > serial monitor)中打開串行監視器。

?您應該觀察串行監視器接口顯示的溫度和濕度讀數。

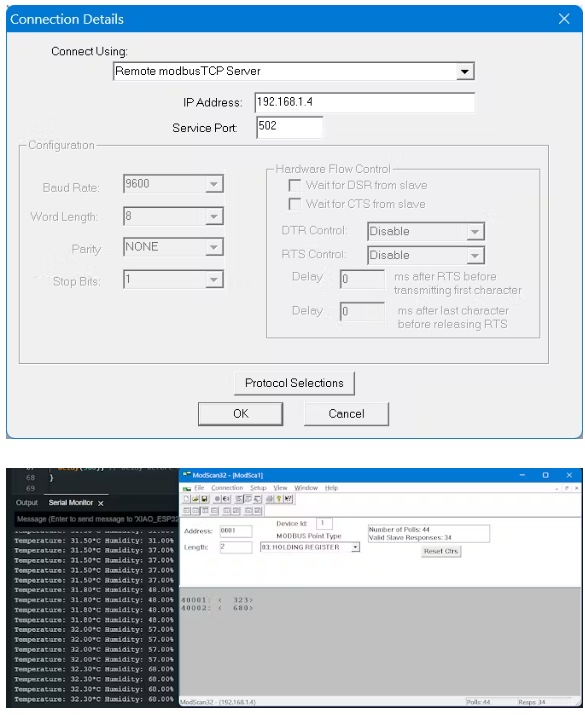

?為了進一步驗證我們的設置，利用Modbus客戶端應用程序連接到XIAO ESP32C3微控制器的IP地址。從那里，您可以毫不費力地檢索和解釋存儲在Modbus寄存器中的溫度和濕度值。

結論

在這個廣泛的教程中，我們精心探索了將DHT11傳感器與XIAO ESP32C3微控制器集成的過程，從而能夠通過內置的Modbus TCP服務器發布傳感器數據。這種設置使用戶能夠遠程監控溫度和濕度水平，提供對環境條件的寶貴見解。

本教程僅僅觸及了物聯網和Modbus通信提供的巨大可能性的表面。您可以隨意對所提供的代碼進行進一步試驗，并探索其他功能，以滿足不同的項目需求。擁抱探索和創新之旅，開始你的物聯網努力。

本文編譯自hackster.io
