大家好，歡迎回來。這里有一些有趣的東西。

在我們最新的項目中，游戲懷舊與現代創新相遇——迷你蛇游戲控制臺。這個縮小的版本建立在我們之前的64x32 HUB75 RGB矩陣面板為基礎的Snake游戲機，但現在，我們已經采取了這個概念，并將其縮小到一個真正的手持游戲設備。

我們的目標是創造一個小版本的原始Snake游戲控制臺，可以運行類似版本的Snake游戲代碼。雖然核心游戲邏輯保持不變，但需要進行一些修改，包括調整顯示尺寸，調整蛇的大小以及引入關鍵增強功能?，F(xiàn)在，這條蛇有了漸變的顏色，增加了更多的視覺吸引力，每當食物(紅點)被吃掉時，它就會發出蜂鳴器驅動的嗶嗶聲，這給游戲體驗帶來了更多的滿足感。

如果蛇咬了自己，游戲結束序列就開始了，我們會看到一個游戲結束屏幕，顯示所消耗的食物的總數。在游戲自動重新開始之前，游戲結束畫面會持續5秒。

這款迷你控制臺采用Waveshare的ESP32- s3 - lcd -1.69，這是一款基于ESP32 s3的設置，配有1.69英寸的ST7789V2顯示屏，在不犧牲性能的情況下提供便攜性。由于內置500毫安鋰電池，你可以隨時隨地玩游戲。所有組件，包括ESP32板和定制按鈕板，都安置在一個定制設計的外殼內，我們在Fusion 360中構建，然后使用Creality K10 Max進行3D打印。

本文探討了這個Snake Game控制臺的整個構建過程，以及如何通過幾個簡單的步驟重新構建它，所以讓我們開始構建吧。

材料要求

這些是建筑中使用的材料：

?定制PCB(由PCBWAY提供)

?ESP32 S3 1.69寸顯示屏(購于PCBWAY禮品店)

?按鈕

?500mAh 3.7V 14500鋰離子電池

?按鈕開關

?M2螺絲

?連接電線

?熱熔膠

?3D打印外殼

Snake游戲控制臺項目和PICO Blasters

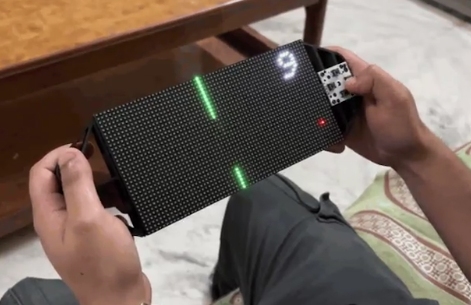

讓我們先來看看貪吃蛇游戲機，這是一個緊湊的便攜式系統，由樹莓派PICO驅動，具有64x32 RGB矩陣面板和3d打印外殼。它運行的是一款經典的貪吃蛇游戲，你可以使用四個方向的按鈕來引導蛇，追逐隨機的紅點來獲得分數，并盡量避免撞到自己。另外，它有一個機載電池，所以你可以帶著它去任何地方玩。

然后是camePICO Blaster，它采用了相同的硬件設置，并將其變成了一款快節奏的《太空入侵者》風格的射擊游戲。有了額外的自定義控制板，改進的游戲機制和顏色編碼的投射物，這款游戲完全是關于反應和策略的。

玩家駕駛一艘宇宙飛船，躲避攻擊并使用兩種類型的武器進行反擊——速射子彈和強大的沖擊波，它可以消滅沿途的一切(游戲邦注：為了保持趣味性，玩家需要設置冷卻時間!)

這兩款游戲都是從頭開始編寫的，真的很痛苦。大部分開發時間都花在了創造游戲邏輯上，而這兩款設備的硬件部分也非常簡單，并且在不到一天的時間內就準備好了。

對于Mini版本，我只移植了Snake Game。我們可以為該設備制作更多游戲，這將是我們未來項目的一個想法。

迷你版設計

在這個項目的設計中，我們首先將我們的ESP32顯示器的3D模型導入到Fusion360中，同時導入我們的Button PCB with Buttons的Cad文件，以及電池和push switch的Cad文件。

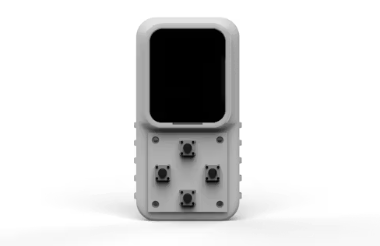

接下來，我們將組件組織在一個合乎邏輯和實用的布局中，將開關PCB放置在顯示器下方，將電池放置在顯示器和開關PCB的后面，并將推開關放置在電池上方的背面。一旦一切都安排好了，我們就開始設計一個封裝所有組件的外殼，并將它們無縫地統一起來。在美學上，我選擇了一個方形的復古設計，讓人想起上世紀90年代，從經典的諾基亞手機中汲取靈感——從它的外形上可以看到這些元素。

外殼已準備好并分為兩部分：前外殼和蓋子部分。前機箱容納ESP32顯示板和Switch PCB。ESP32顯示器是壓力安裝在其位置;我們還包括安裝孔，以防有人希望擰緊顯示器適當與外殼。開關PCB用4顆M2螺釘固定到位。

蓋子部分容納電池和電源開關。

前外殼和蓋子部分都用四個M2螺釘連接在一起，因為我們在前外殼上創建了四個螺釘凸臺，在蓋子上創建了四個孔，以滑動螺釘并將兩者連接在一起。

對于3D打印，我們導出了兩個部件的網格文件，并在我們的新Creality K10 max上使用0.4mm噴嘴和25%填充的白色Hyper PLA打印它們。

ESP32顯示開發板

我們在我們的項目中使用ESP32-S3-LCD-1.69，因為它是一種低成本，高性能的MCU板，完全符合我們的需求。

配備了1.69英寸的電容式液晶顯示屏，鋰電池充電芯片，以及帶有三軸加速度計和陀螺儀的六軸傳感器，該板具有增強我們的Snake游戲機的功能。

它包括一個定時功能的RTC芯片，一個用于運動跟蹤的QMI8658慣性測量單元(IMU)，以及一個用于長期電源管理的ETA6098鋰電池充電芯片。

板載蜂鳴器提供音頻反饋，而Type-C接口允許輕松的演示閃爍和日志打印。此外，BOOT和RST按鈕簡化了重置和固件下載，可定制的功能按鈕支持多種輸入方法，包括單、雙和長按。

ST7789V2液晶控制器支持240 × RGB × 320分辨率，但其有效顯示面積為240(H) × RGB × 280(V)。它支持RGB444、RGB565和RGB666顏色格式，我們的項目使用RGB565來獲得最佳的視覺輸出。

四線SPI接口確保高效的GPIO使用和快速的通信速度，而顯示屏的圓角有助于其圓滑，緊湊的設計。

至于采購這個顯示器，我們從PCBWAY的禮品店得到了它，這是一個電子市場，在那里你可以找到各種各樣的電子設備和模塊，他們的真實價格。

開關PCB設計

在這個項目中，我們重新使用了之前的貪吃蛇游戲控制臺項目中的一個按鈕板。該PCB具有四個按鈕，每個連接到GND，以及四個輸出引腳，將連接到ESP32的GPIO引腳。通過按下每個按鈕，我們將GPIO引腳拉到GND，微控制器記錄按鈕狀態的這種變化。

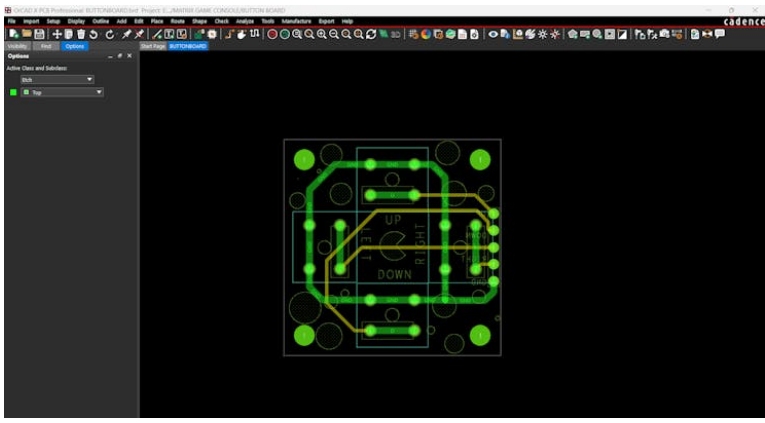

通過在適當?shù)奈恢锰砑影粹o并按正確的順序連接走線，最終完成了電路板設計，之后我們導出了該PCB的Gerber Data并將其發送給PCBWAY進行樣品。

開關PCB組件

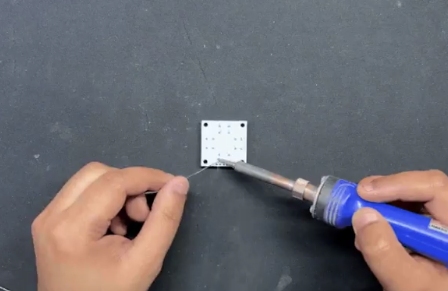

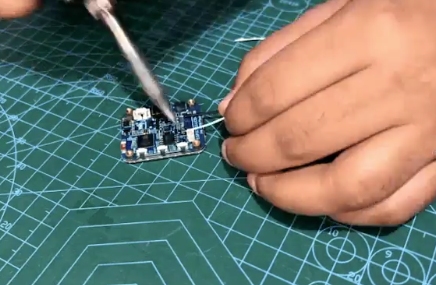

按鈕板的組裝過程超級簡單。我們首先從板的頂部放置按鈕，然后我們用烙鐵從底部焊接它們的焊盤。

貪吃蛇游戲代碼

在繼續匯編過程之前，讓我們深入研究一下這個項目的代碼。

讓我們對這段代碼進行深入分析，并從Include庫和顯示設置開始。

這些包括ESP32所需的庫，還定義了保存在pin_config文件中的重要硬件引腳映射。

上面的部分設置SPI總線并初始化ST7789 LCD顯示器。

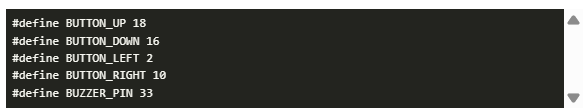

接下來，我們?yōu)橛脩艨丶头澍Q器定義GPIO引腳。

接下來是游戲網格大小和單個單元大小。

這控制了網格中的食物放置邊界。

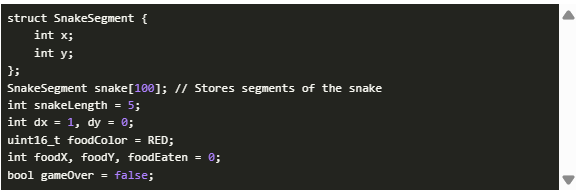

這一部分定義了蛇的結構和運動、食物和游戲狀態的必要變量。

現在是游戲邏輯功能，它包含兩個主要部分;食物放置和碰撞檢測。

這是食物放置功能，當食物被吃掉時隨機分配一個新的位置。

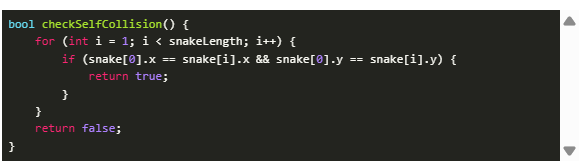

這是檢查蛇是否與自己碰撞的部分。

接下來是游戲重置和得分部分。

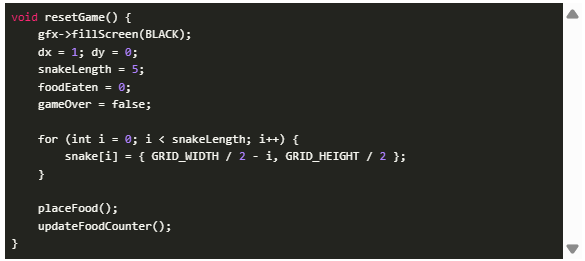

這部分在新回合開始時重置游戲狀態。

本節更新LCD上的成績顯示。

現在是這個項目的聲音效果部分，當食物被消耗時播放一個簡短的嗶嗶聲，當游戲結束時播放一段旋律。

當食物被吃掉時，它會發出短暫的嗶嗶聲。

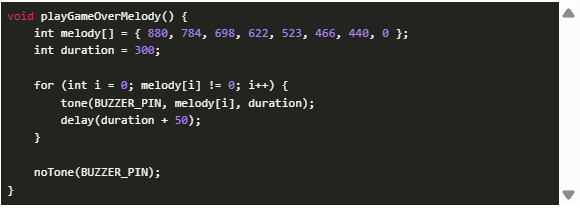

這個部分在比賽結束時播放一段旋律。

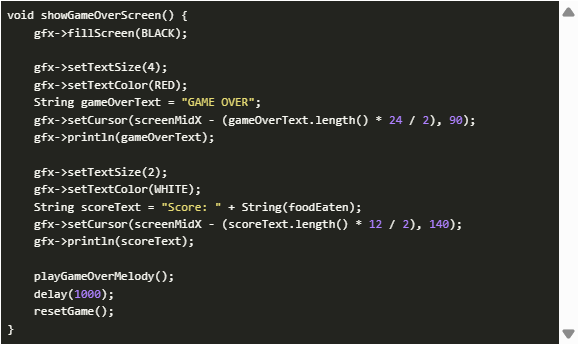

現在是游戲顯示和圖形部分，顯示“游戲結束”屏幕并重置游戲。

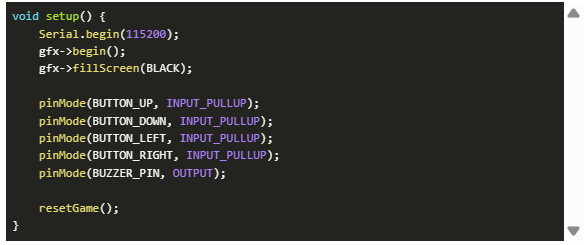

初始化串行通信、顯示和按鈕引腳。

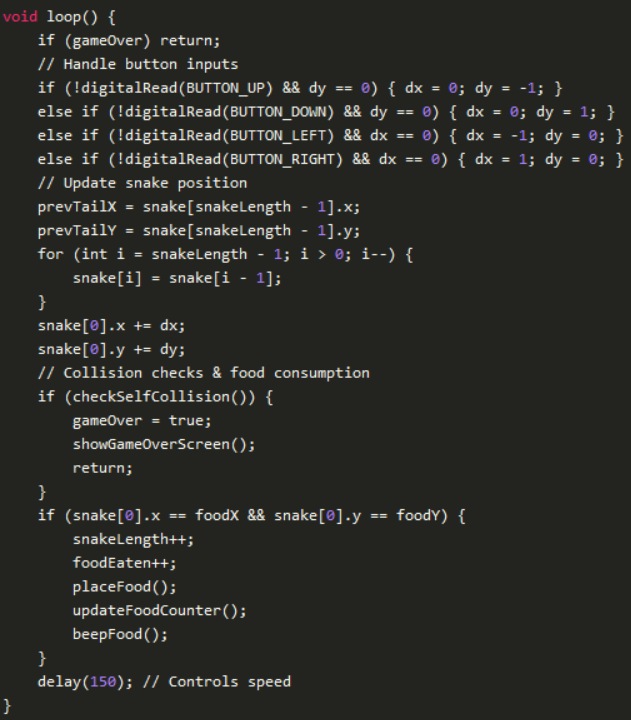

最后，我們得到了這段代碼中最重要的部分，即游戲循環。這個部分處理移動、碰撞、食物消耗和游戲速度。

我們在附件中附加了pin_config.h文件，因此請確保它與主草圖位于同一文件夾中。

布線過程

?首先將五根線連接到ESP32 Dev板的GPIO2、GPIO10、GPIO16、GPIO18和GND端子上。

?接下來，我們將地線連接到按鈕板的GND端子。

?GPIO2線連接在交換板的左端子上。

?GPIO10連接右端。

?GPIO16連接Down端子。

?GPIO18連接Up端子。

電源組件

我們使用3.7V 500mAh 14500鋰離子電池作為這個項目的電源。

他們通常沒有點焊電線，迫使人們手動將電線焊接到電池端子上，這是一種可能導致火災或爆炸的不良做法。這無疑會減少電池的壽命和容量，因此我們應該避免使用烙鐵將電線直接焊接到鋰電池的端子上。

?我們現在通過將電池的正極線連接到推開關的NC開始電源組裝過程。

?我們在推開關的公共端子上再加一根電線。我們在電池正極之間加入了一個推開關，這樣電池電源就可以通過這個開關關閉。

?接下來，我們將電池的正極和負極連接線連接到ESP32板上的電池連接器。

?通過這個連接，我們現在可以用鋰離子電池為這個裝置供電了。

總裝

?最后的組裝開始與ESP32顯示器的安置在前面的外殼上，我們從前面推到位。

?接下來，我們從前外殼的內部傳遞開關PCB并將其放在前面。這將隱藏ESP32板和Switch PCB之間的連接線。

?然后使用四個M2螺釘將開關PCB固定在適當位置。

?我們現在安裝鋰電池在蓋子部分和推開關在其正確的位置。

?使用熱熔膠槍，我們將熱熔膠涂在推開關和電池上，使它們固定在適當?shù)奈恢谩?

?接下來，我們在GPIO端口上的顯示器背面涂上熱熔膠，在這里我們連接了開關板的電線，防止在組裝過程中從ESP32走線拔出電線。

?機箱的兩個部分現在已經定位在一起，用4顆M2螺釘將它們連接起來。

?我們的Snake游戲控制臺迷你設備已經組裝好了。

結果

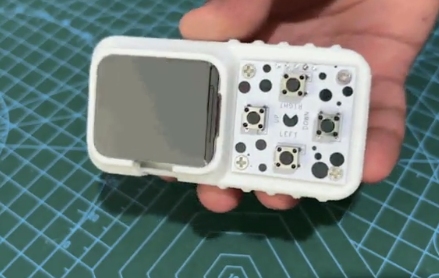

這是這個小型構建的最終結果：迷你蛇游戲控制臺，一個小型的手持游戲設備，以緊湊的形式將經典的蛇游戲帶入生活。整個設計帶有懷舊氣息，有點像老款諾基亞6110，讓人立刻回想起早期的手機游戲。

盡管它很小，但控制臺運行流暢，具有響應式控制和由ESP32-S3-LCD-1.69驅動的充滿活力的顯示屏。漸變顏色的蛇，當你吃東西時的蜂鳴器，以及定制的按鈕板，都讓它感覺很精致，玩起來很有趣。在Fusion 360中設計的3d打印外殼使它具有堅固的結構，可以舒適地握在手中。

多虧了內置的500毫安鋰離子電池，它是完全便攜式的，讓你隨時隨地玩游戲，而不需要恒定的電源。明亮的顯示屏和流暢的游戲玩法使它與大版本一樣吸引人，但現在它更方便攜帶。

對于下一個迭代，我想更多地關注游戲本身，這可以通過添加障礙(游戲邦注：如當蛇碰到墻壁時便會結束游戲)而進一步完善。當蛇變大時，它的速度會增加，這是我想在項目的下一個版本中添加的調整之一。此外，我相信如果我們在未來的項目中使用LiPo電池，以及帶有SMD按鈕的定制PCB，以增加PCB和電子產品的尺寸，我可以創造一個更好更小的身體。
