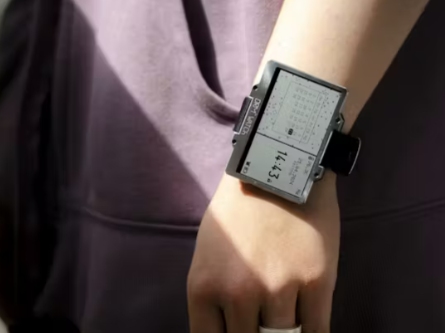

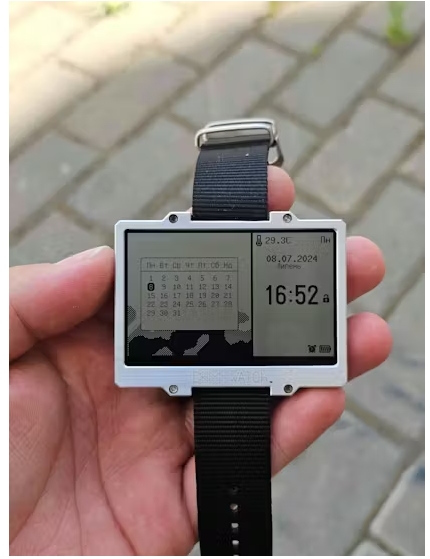

DRM Watch 3是我自制的手表，基于夏普內存液晶顯示屏，ESP32-S2和我想戴在手上的愿望。
這不是“智能手表”!這款手表在功能上接近普通的電子表，還有一些額外的功能，你可以添加它們，重新設置手表以適應自己的需要。目前，該固件擁有普通手表固有的所有功能，可以讓你在日常生活中充分使用它。手表零件總共要70美元左右。
手表的特點
?工作穩定，適合日常使用;
?完全開源;
?顯示器總是顯示時間;
?電池續航14天以上，有充電指示燈;
?多個可定制的表盤;
?有手電筒，亮白夜紅;
?秒表，定時器，工作在后臺;
?鬧鐘，最多10個，有名字;
?日歷;
?USB充電，包括TypeC-TypeC;
?兩種語言UI：英語和烏克蘭語。
?這款手表有一個1.2 MB的內置“閃存盤”，你可以把文件放入其中
?時鐘可以打開單色BMP， Wav文件，文本TXT文件
?有一個非常暗淡但非常令人愉快的夜間照明;
?方便的菜單，您可以訪問所有功能;
?可用Wi-Fi，可在內存中節省多達8個網絡;
?能夠通過Wi-Fi同步時間;
?很多曲調。你可以只聽它們，也可以把它們設置為鬧鐘。
?貓叫：模仿小貓喵喵叫的聲音;
?您可以在表盤中添加日歷、沙漏、日期和有趣的背景
?全屏元胞自動機和動畫(生命，螞蟻，火，噪音，熔巖，螞蟻，點)
?你可以通過USB接口更新固件，而無需拆卸手表。
?裝配部件容易獲得;
?表殼適用于標準22mm表帶;
?修改方便、簡單。您可以編寫自己的固件。
?手表可以用ESP32-S2作為實驗場：電池、3個按鍵、尋呼機、顯示屏、3個led;
?UART日志：一個開發人員的工具，顯示通過UART接收的所有字節。
?“關于手表”屏幕包含有關開發人員和固件版本的信息。
使用注意事項：
?手表不能濕。這里幾乎沒有防水保護，這將導致手表的故障。小雨或汗水對他沒有任何影響，但洗手時倒下來可能是個問題。
?這塊表的防震保護很弱。顯示屏沒有保護，框架薄，機身薄，腕表在設計上沒有大的機械強度儲備，而且體積也相當大。因此，它很容易擊中它，它很可能導致顯示器損壞。在這幾個月的使用中，我還沒有遇到過手表損壞的問題，但我一直很小心。
?手表應防止靜電的影響。因此，要么緩慢地脫下毛衣，要么在脫下毛衣之前先摘下手表，或者使用不帶電的毛衣。一個特別危險的時刻是充電設置，在這里它可以滑出控制器。我建議您在插入充電線之前觸摸充電器外殼的金屬部分-這樣您將通過外殼放電，而不是通過手表，一切都會好起來的。
工具及零件

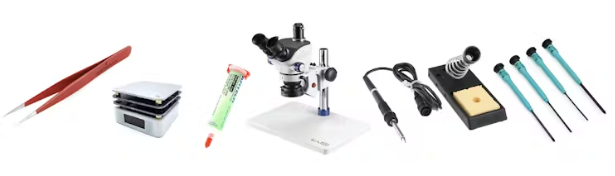

工具:
?烙鐵
?SMD返工臺或焊接熱板
?焊劑
?焊絲
?鑷子
?螺絲刀
?剪刀
?手術刀
?細線
?顯微鏡(推薦)
部分:
?板
?顯示
?切EL背光
?要焊接在板上的元件
?電池
?3D打印背面
?機加工鋁制前部
?螺絲
開發板

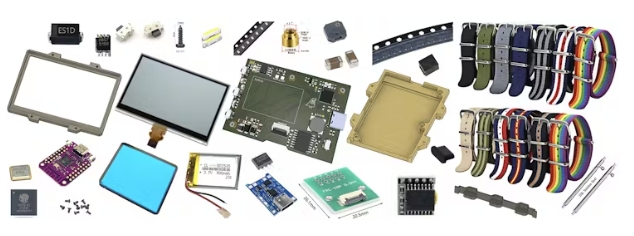

部分
裝配所需零件清單。
添加鏈接以供參考，但您可以在其他任何地方獲得部分，使用全名和照片。
?顯示銳利LS027B7DH01A
?連接器FPC 10pin 0.5mm間距
?電池脂502535
?蜂鳴器SMD 7525-3.6 v無源
?Mosfet 2 n7002lt1g
?Esp32板：Lolin S2 Mini
?TP4056充電模塊
?電阻設置SMD 0603
?電容器設置SMD 0603
?基于ADI公司DS3231的RTC模塊
?020 SMD側面LED白光6000K
?2*4*3.5mm微型SMD輕觸開關側面按鈕
?SMTSO表面貼裝銅螺母m1.4 × 3x1.5 - 2x0.8
?螺絲PH000， M1.4，長度3mm
?自攻螺釘M1.5, 6mm
?表帶，22毫米
?USB C型外殼
?EL面板驅動程序：Microchip HV857MG MSOP8(可選，僅當您想要背光時)
?EL驅動電容SMD 1206 10NF X7R 200V(可選，僅當您需要背光時)
?EL驅動電容器SMD 1206 320PCS 16Value(可選，僅當您需要背光時)
?EL驅動二極管ES1D(可選，僅當您想要背光時)
?EL驅動SMD電感1210 3225 22UH(可選，僅當您需要背光時)
?連接EL面板的膠水MCN-DJ002導電膠銀膠(可選，僅當您需要背光時)

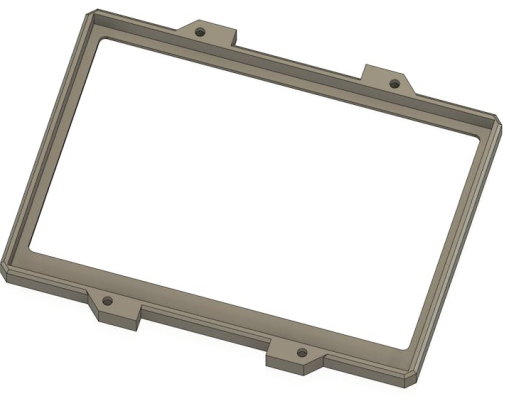

機加工前面板
最好看的前面板是數控加工的。您可以使用STEP文件訂購CNC加工。
如果你不想訂購CNC加工，你可以3D打印這個面板，效果還是很好的。

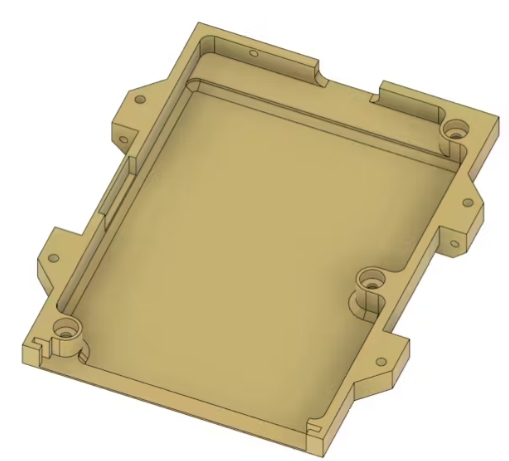

后面板部件
任何塑料。我用的是PLA。
打印背面-你想要的任何顏色，我用黑色。
按鈕部分-透明顏色，使手電筒可見。

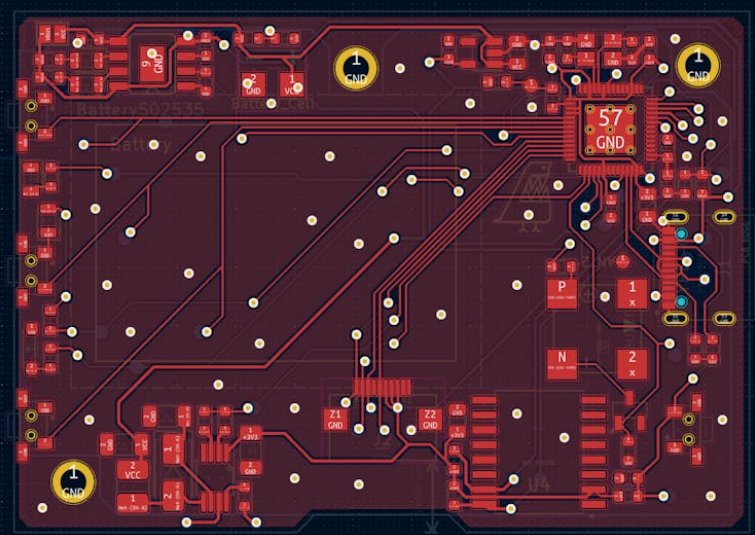

單板裝配流程

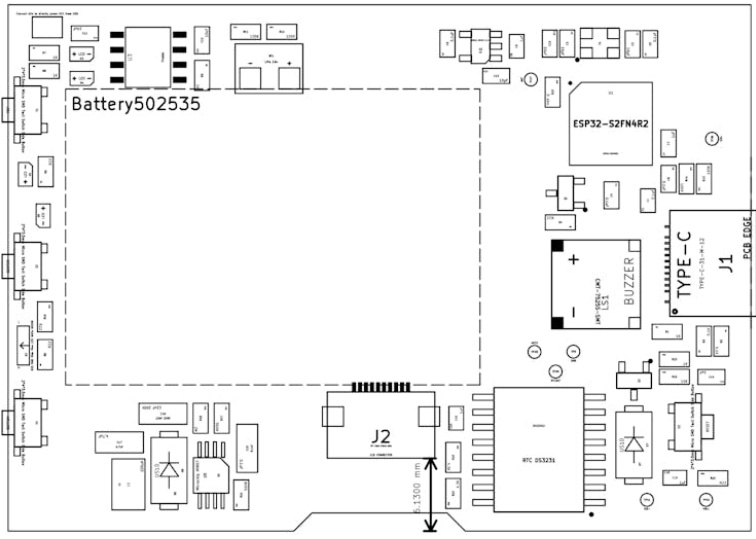

各部分按其位置焊接。您可以按照pdf焊接計劃，或下載KiCad項目在這里。
有很多微小的焊接。
還要在ANT測試點添加24mm導線。它可以作為Wi-Fi天線使用(天線非常糟糕，但它可以工作)。
您也可以使用BOM和GERBER文件訂購PCBA服務來獲得組裝板。
可選測試半組裝手表：焊接后的電阻器、電容器、USB接口、按鈕、穩壓器、ESP32芯片和石英。電池未連接。短跳線在左上角的板(它將繞過充電器，讓ESP從USB供電)。按住UP鍵連接USB。設備應被識別。你可以用閃光器閃光。按復位按鈕-手表應開始。在焊接電池之前不要忘記移除跳線!
組裝后，我建議用B7000膠水覆蓋組件板的側面，以覆蓋所有觸點。這將保護這一側不受水和潮濕。
組裝后，我建議用captone膠帶覆蓋板的空側。這將保護這一側不受水和潮濕。
閃存固件

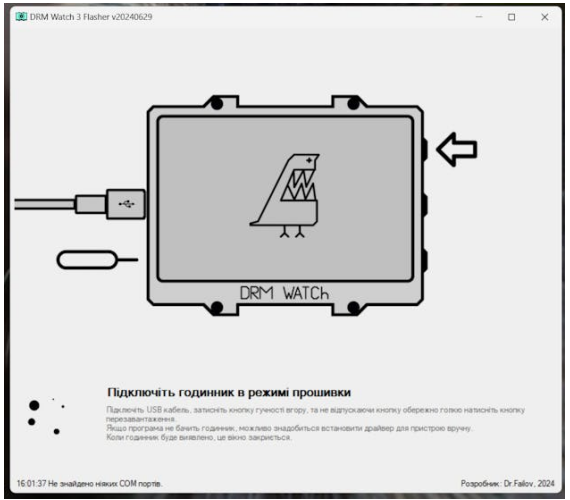

為了使裝配過程盡可能簡單，我制作了閃光器到閃光板的一個按鈕。
在這里你可以下載flash(下載任何你想要的版本)
下面是如何使用它
1)打開閃光燈
2)連接USB線到單板
3)按住“向上”鍵
4)按“重置”鍵
5)松開“向上”鍵
6)按“Прошити годинник”鍵(閃表)
7)等待閃爍完成
8)斷開手表
9)按“復位”鍵。
手表現在該開始了。
固件更新過程相同，用戶數據不會被刪除。

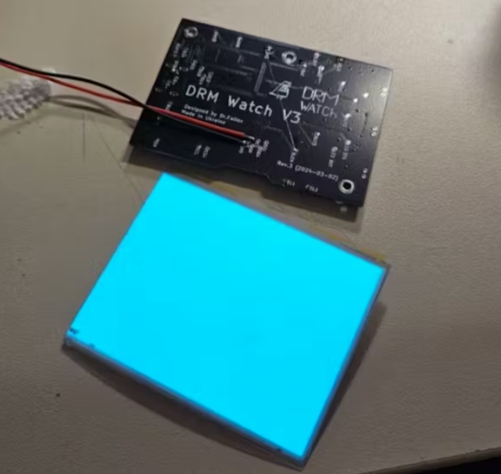

EL背光
電致發光面板(EL面板)是照明系統的一個組成部分。這是一個面板，在高電壓和高頻率的影響下發光。它們也被稱為發光電容器(LECs)。這些都是有趣的事實，可以更好地理解它是什么。
這種背光的訣竅是面板非常薄，在令人愉快的藍色中非常均勻地發光，并且還可以將其切割成所需形狀的碎片。但切割后，連接面板的任務是困難的。我用了單芯電線和導電膠進行連接。
缺點：它位于這里使用的顯示器后面，幾乎看不見，但在晚上足夠了。它在工作時也會發出一點吱吱聲。為了使其運行，需要一個相當復雜的驅動方案。
我建議你買藍色的，因為EL面板自然是這個顏色，愚蠢地涂成其他顏色，油漆會吸收部分光線。如果油漆板已經到達，可以用刀片將油漆清除。
在黑夜里，你可以看到大鐘。
EL面板是可切割的，在它的邊緣有兩個電極-外部和內部。
1)將面板切割成適合屏幕尺寸的小塊
2)用非常鋒利的刀輕輕切割EL面板貼膜的背面。切割2次(內外電極)
3)在層壓下推細導線，以某種方式與電極接觸。
4)加入條件膠，使接觸更好。
5)將細導線舒適地連接到EL1和EL2
6)在EL面板背面加蓋通膠帶，保護細線。
7)將EL1和EL2焊接到面板上。極性不重要。
8)檢查是否有效。
9)用小塊透明膠帶將EL面板固定在船上，以防止損壞這些電線。
雕刻前后面板

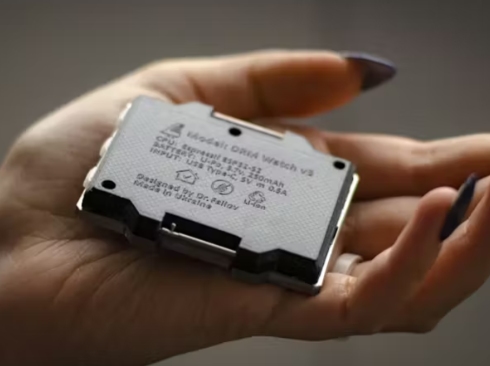

如果你有激光雕刻機，你可以雕刻后面板。
我用4W 365nm激光和我的DIY雕刻機進行雕刻。
組裝
當所有零件都經過測試并正常工作時，就該組裝手表了。
首先連接LCD，然后在后面板插入按鈕，然后將后面板螺釘?shù)街靼迳?，然后將前面板螺釘?shù)胶竺姘迳稀?
注意LCD+背光厚度!如果幀在顯示器上壓得太緊，它可能會立即剎車或隨著時間的推移開始緩慢退化。

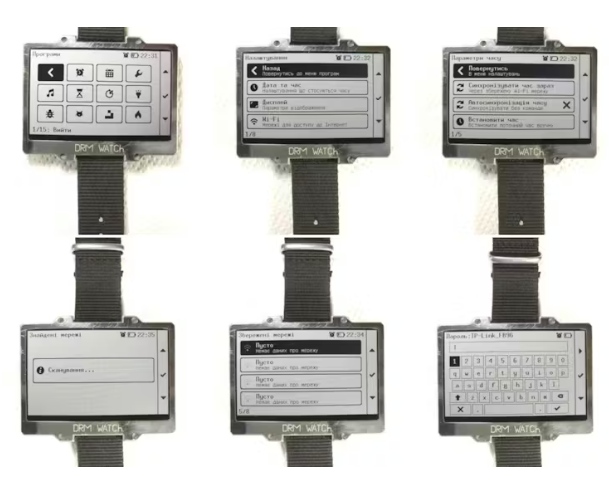

設置語言和同步時間
要將語言設置為英語，請執行以下操作：
1)菜單
2)“Налаштування”
3)“Дисплей”
4)“Мова”
按一次，語言英語設置。
然后進入wifi設置，添加你的wifi網絡。
然后轉到時間設置并運行自動同步。
然后進入時區設置，將時區調整為您的時區。
現在手表應該可以準備使用了!

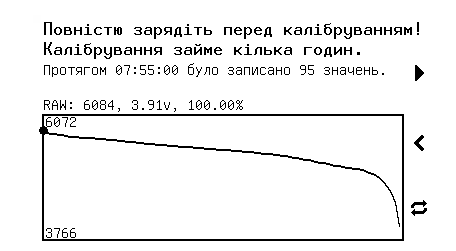

校準電池
為了使手表盡可能準確地測量電池電量，我制定了校準程序。
這需要花費很多時間，但它大大改善了電池指示。
給手表充滿電。進入設置-顯示-電池校準。開始校準。
大概需要5-10個小時。手表不會響應任何按鈕。請勿觸摸手表，直到它完全放電。
手表關閉后，校準完成。充電。手表可以使用后，你會看到最準確的電池電量指示。
