用鍵盤和鼠標玩賽車游戲是一回事。用控制器玩賽車游戲是另一種情況。玩帶有方向盤和踏板的賽車游戲……那完全是另一回事了!

你可以在亞馬遜(Amazon)或其他零售商那里找到數不清的游戲輪，但你自己做一個怎么樣?DIY總是很有趣的，尤其是當你知道這個項目最終會成功的時候!

我給你帶來了迷你游戲輪和油門/剎車踏板。由3D打印部件制成，任何人都可以組裝，迷你游戲輪將給你一個現實的賽車世界的味道!

解釋

我希望這種推銷風格的介紹能夠激發你對這個項目的興趣，從而達到這個目的?，F(xiàn)在是討論技術細節的時候了;畢竟，這是一個制造商和硬件愛好者的社區!

下面是一個簡短的介紹。英飛凌3D磁傳感器2Go板將用作中央微控制器。在它的末端的磁性傳感器將被用來讀取的角度，一個磁鐵連接到迷你方向盤，當你轉動它。微控制器還將從兩個操縱桿模塊的一個軸讀取模擬值，這些操縱桿模塊上有3D打印的踏板，而不是拇指桿。在收集完所有這些數據后，微控制器將通過串行端口將數據發送到計算機上運行的Windows應用程序。該應用程序?qū)?chuàng)建一個假冒的USB設備，充當Xbox 360控制器(游戲可識別)，并將來自迷你方向盤和油門/剎車踏板的數據流式傳輸?shù)絏box控制器的各種輸出。

通過這種方式，您將能夠在一個迷你方向盤和手指操作踏板的賽車游戲中駕駛!我希望這聽起來很有趣，并且您會親自嘗試這個項目!

示范

他們說圖片勝過千言萬語。說完這些話，來個視頻怎么樣?還是兩個?這里有一對夫婦展示了這個令人敬畏的項目在行動!

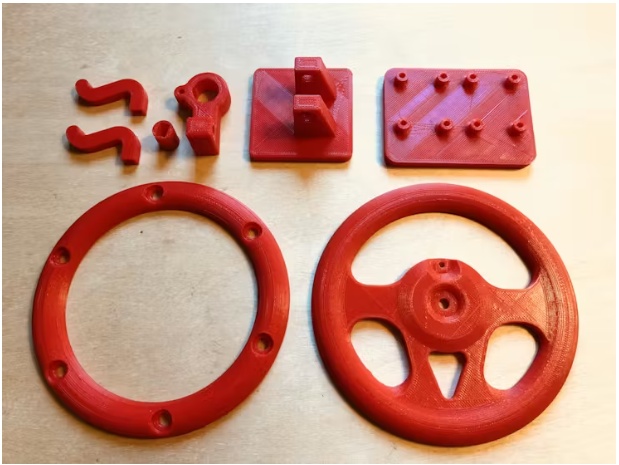

打印所有必要部件

好吧，你已經看過視頻了，決定要做這個。讓我們開始吧。時間讓你的3D打印機去!您需要打印以下列表中的部件：

?(1x)前輪

?(1)回輪

?(1)車輪安裝

?(1)磁鐵耦合器

?(1 x)的立場

?(1)雙踏板底座

?(2 x)踏板

注意：打印時間大約需要4-5個小時，具體取決于打印機的打印速度。

組裝

現在是時候好好利用這些打印出來的部件了;畢竟，它們現在毫無用處!按照這些簡單的步驟組裝一個令人敬畏的迷你游戲車輪與氣體/剎車踏板。

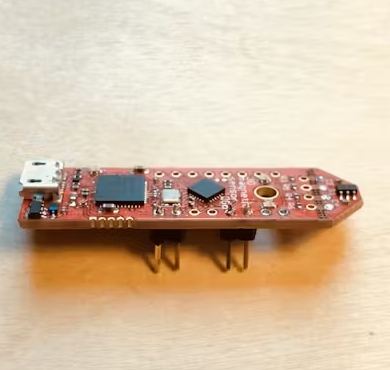

#1：重要的事情先做。如下圖所示，將4個公引腳焊接到3D磁傳感器板上。你可以把這個放在一邊。

#2：現在，將其中一個軸承壓入輪座，然后將墊片放在軸承上，最后，另一個軸承。

#3：推動M3x20螺栓通過孔在車輪安裝的一面，并螺紋尼龍移交到它。你們可以把會眾放在一邊。

#4：是時候建造輪子了!從后側用m5 × 8螺栓將WheelBack和WheelFront連接在一起。

#5：將M3x12螺栓螺紋入WheelFront的頂部孔，并將M5x25螺栓螺紋入中心孔。

#6：將M5尼龍墊片放在中心螺栓上，然后是步驟#3中的輪座組件，然后是M5墊圈。

#7：將磁鐵壓入磁力耦合器的矩形邊，然后將其擰到墊圈頂部的螺栓末端。

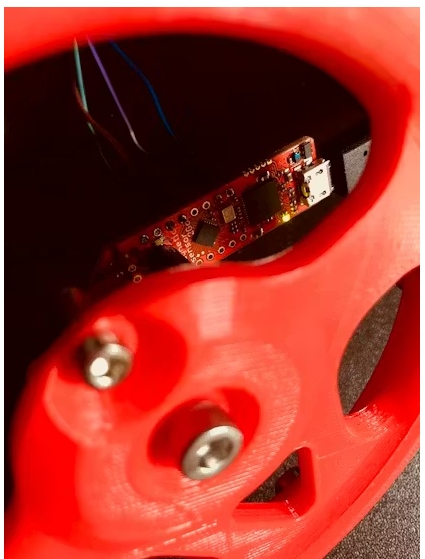

#8：將3D磁傳感器2Go板放在尼龍支架的螺紋端，并用尼龍六角螺母固定。你們可以把會眾放在一邊。

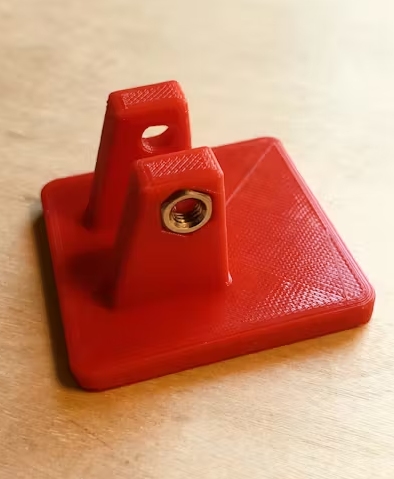

#9：將M5螺母按入支架上相應的插槽。

#10：將未使用的孔放置在支架上的柱子之間，將輪座安裝到支架上。將剩余的m5 × 25螺栓穿過螺母的另一側，并擰緊以緊固鉸鏈。你們可以把會眾放在一邊。

#11：使用4個m3 × 8螺栓將每個操縱桿模塊安裝到DualPedalBase上。我用的是尼龍十字頭螺栓。

#12：將踏板按在操縱桿模塊上，即拇指桿的位置。

#13：現在你已經組裝了方向盤和踏板，你需要用跳線(母-公)將它們連接在一起。使用下面的圖表。

編程板

這并不難，對吧?嗯，這部分更簡單?，F(xiàn)在所有的硬件都完成了，這個項目剩下的就是軟件了。讓我們從編程3D磁傳感器2Go板開始!

#1：用USB線將電路板插入電腦。

#2：在這里下載這個項目的GitHub存儲庫，并打開提供的SteeringWheel。在Arduino IDE中編寫ino代碼。

#3：現在代碼無法構建，因?yàn)樗枰~外的庫和英飛凌板管理器。要解決這個問題，請打開Arduino IDE的首選項。

#4：在名為“附加董事會管理器url”的字段中，粘貼以下內容，然后按確定。

#5：現在，轉到Tools > Board > Boards Manager…在Arduino IDE。在搜索框中搜索“xmc”，并安裝英飛凌的xmc微控制器。

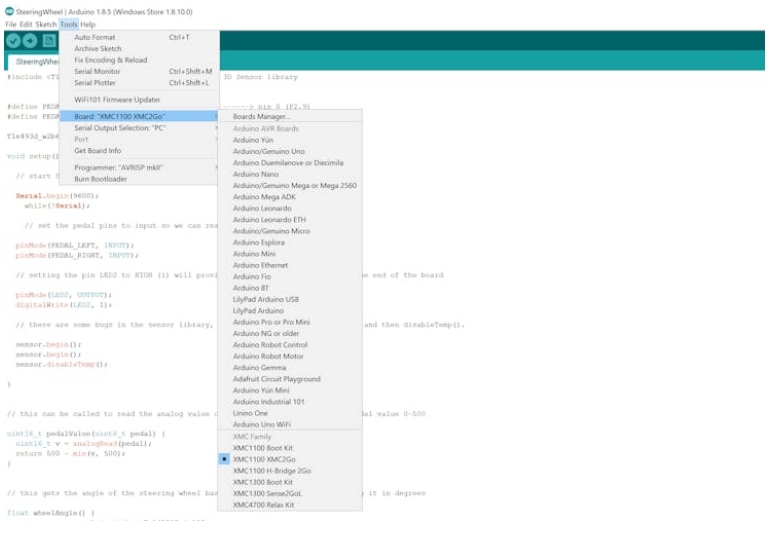

#6：在Tools > Board中，選擇XMC1100XMC2Go，并將串行輸出選擇設置為PC。

#7：還記得我說過你需要一個額外的庫來編譯代碼嗎?現在你會得到那個圖書館。點擊這里，以zip格式下載存儲庫。

#8：回到Arduino IDE，轉到Sketch > Include Library > Add.ZIP Library并選擇您剛剛下載的zip文件。

#9：現在你終于可以將草圖上傳到你的3D磁傳感器2Go微控制器。一旦上傳完成，您可以打開串行監視器并觀看數據，包括轉向角度，剎車和油門踏板通過!

運行主機程序

你現在擁有的是一個方向盤，它可以發送它的角度，以及油門和剎車踏板的值，但只能以文本的形式發送。我們需要一些東西將其轉換成Xbox 360控制器發送的數據。這就是Visual Studio項目的由來!如果你還沒有Visual Studio，現在就下載吧!

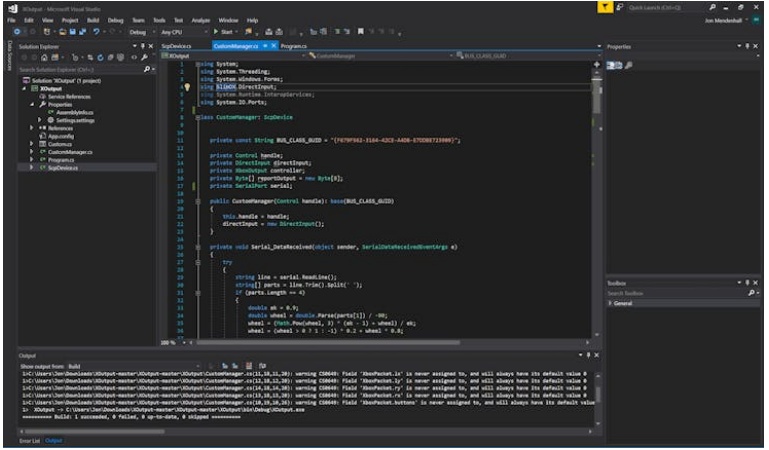

#1：打開Visual Studio解決方案，它是本項目的GitHub存儲庫的一部分。(你之前下載過)

#2：現在代碼正在嘗試使用您可能沒有的庫，因此它將無法正確構建!點擊這里下載SlimDX庫。這允許訪問一些特殊功能的管理USB設備，甚至創建一個假的，并發送它的輸入…也許是Xbox 360的控制器?

#3：接下來，您需要設置ScpDriver。幸運的是，這非常簡單，因?yàn)槲乙呀?jīng)將它包含在存儲庫中，您需要做的就是在GitHub存儲庫的ScpDriver文件夾下運行ScpDriver.exe。

#4：現在，構建并運行項目!您應該會看到一個帶有開始按鈕的窗口彈出。確保你的方向盤插上電源，然后按開始鍵。當USB設備插入時，應該會播放聲音，表明代碼已經創建了一個假的Xbox 360控制器，現在正在將輸入從方向盤映射到L2， R2和左搖桿x。你現在可以與它比賽了!

注意：如果您仔細查看代碼，主要部分是Serial_DataReceived方法。該部分處理接收到的串行數據，并發送帶有數據映射的Xbox 360控制器報告。

開始開車

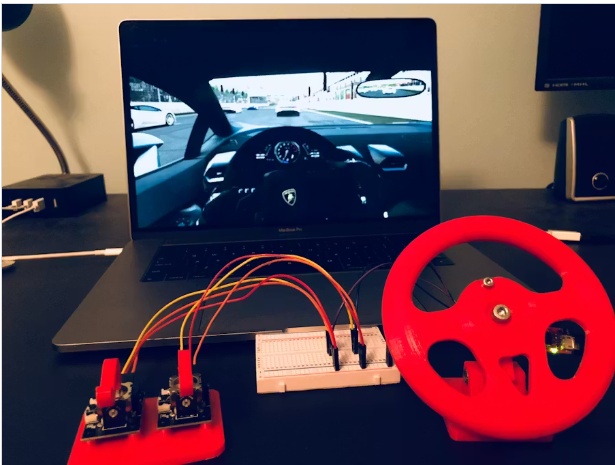

我想你知道現在幾點了……RACINGTIME !我將在這個項目中玩《極限競速6》，因?yàn)檫@是一款擁有出色機制和物理效果的高質量游戲，而且它是免費的!

第一步顯然是發行游戲。接下來，我修改了控制器映射，使油門在R2上，剎車在L2上，轉向在左搖桿的X值上。

本文編譯自hackster.io
