歡迎來到第二版DIY SMARS機器人!在本教程中，我將指導您制作這個具有OLED顯示器、RGB led和旋律蜂鳴器等新功能的增強型機器人。跟隨我們?cè)O(shè)計電路，組裝PCB，并3D打印機械部件。讓我們用運動控制、藍牙連接和可定制的眼睛表情來給這個機器人帶來生命。

供應

電子組件:

?Atmega328p微控制器(SMD VQFN版本)

?L293電機驅動(SMD)

?CH340 IC (USB到TTL轉換器)

?WS2812 RGB led(12片)

?活躍的蜂鳴器

?SIL頭(用于超聲波傳感器和OLED顯示器)

?9 v電池

?LM317穩壓器

?電阻器和電容器

?二極管和晶體管

?晶體振蕩器(16MHz)

PCB和焊接：

?定制PCB(從JLCPCB訂購)

?錫膏

?PCB模板

?除助熔劑溶劑

?熱板(或回流爐)

機械部分:

?3D打印部件(可在Thingiverse上獲得STL文件)

?1.6mm銅絲(或1.75mm 3D打印絲鏈接頭)

?小型直流電機(2臺)

?螺釘和螺母(裝配用)

?強力膠

顯示器和傳感器：

?OLED顯示器

?超聲波傳感器(HC-SR04或類似產品)

?HC-05藍牙模塊

工具和軟件：

?3D打印機

?Altium Designer(電路設計)

?Arduino IDE

?MIT App Inventor

?烙鐵和焊料

?顯微鏡(檢查焊點)

?USB-C線(編程用)

額外的組件:

?螺紋嵌件(OLED顯示器外殼2mm)

電路原理圖和PCB設計

電路原理圖設計

首先在Altium Designer中設計電路原理圖。該設計的核心是SMD VQFN版本的Atmega328p微控制器，因其緊湊的尺寸而被選中。將以下組件集成到原理圖中：

?L293電機驅動器(SMD)：用于控制雙直流電機。

?CH340 IC：將USB數據轉換為TTL，實現Arduino IDE的直接編程。

?WS2812 RGB led(12片)：用于彩色發光。

?主動蜂鳴器：連接到微控制器的引腳3，用于旋律輸出。

?SIL頭：用于超聲波傳感器和OLED顯示器的連接。

?雜項組件：包括電阻器、電容器、二極管、晶體管、晶體振蕩器(16MHz)和必要的連接器。

PCB設計與制造

原理圖完成后，過渡到PCB布局設計。確保PCB尺寸與Arduino UNO板匹配，以便與機器人機箱兼容。以下是關鍵位置：

?右側：放置USB接口和CH340 IC。

?左側：放置OLED和超聲波傳感器連接器。

?微控制器放置：集中Atmega328p，并用12個RGB led環繞它。

?電機驅動器：確保L293電機驅動器具有數據表中建議的銅面積散熱器。

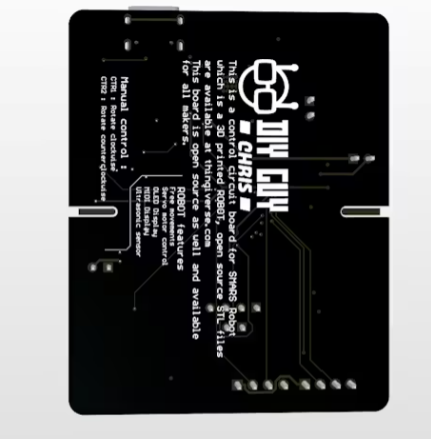

?生成GERBER文件并從JLCPCB等制造商處訂購PCB，選擇黑色焊罩進行光滑處理。不要忘記訂購PCB模板，以幫助錫膏應用過程。

錫膏應用和元件焊接

錫膏應用

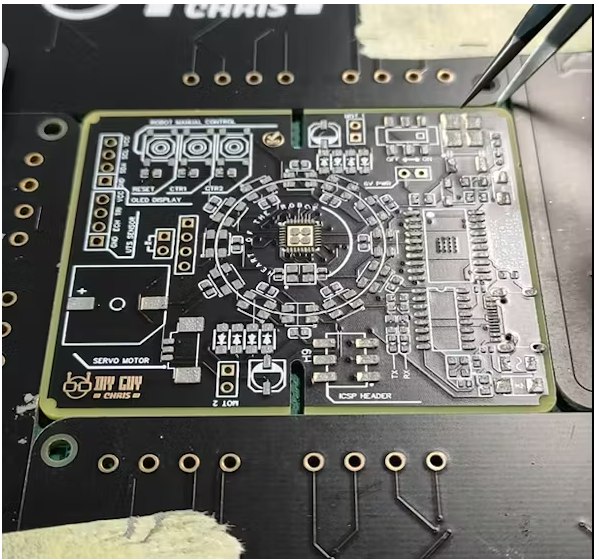

準備好PCB和模板后，下一步是應用焊膏。首先使用一些舊PCB或夾具安全地定位PCB以保持穩定。將模板準確地對準頂部組件墊。將錫膏滴在模具上，用橡膠刮刀或類似的工具輕輕涂抹在焊盤上。確保膏體均勻地涂抹在所有焊盤上，以保證焊接過程的清潔和高效。

組件的位置

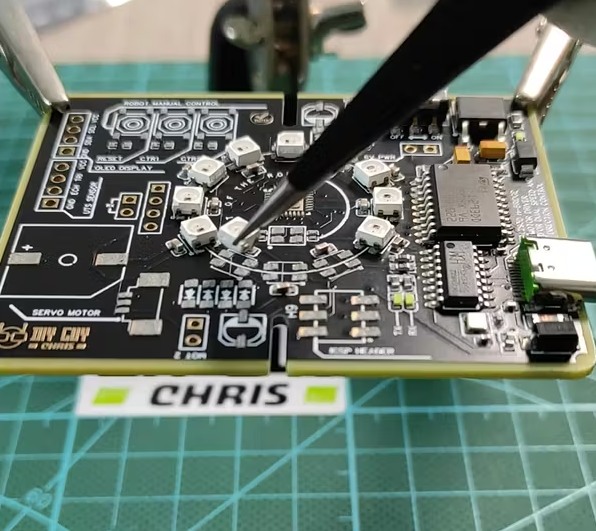

一旦焊膏被應用，開始將SMD組件放置到PCB上。按照您的設計布局，使用鑷子仔細地將每個組件放置在相應的墊上。注意led和ic等組件的方向，以避免放置錯誤。

焊接

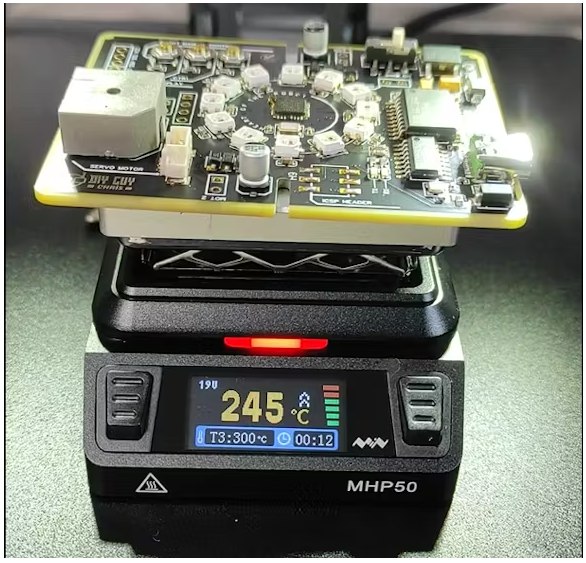

所有組件到位后，使用熱板或回流爐將它們焊接到PCB上。如果使用熱板，輕輕地將PCB放在預熱的表面上，并監控焊接過程。錫膏將熔化并形成堅固的焊點。如果使用回流焊爐，請按照推薦的回流焊膏配置文件進行操作。

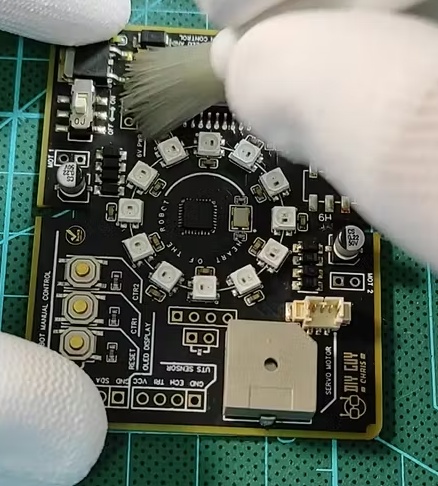

在顯微鏡下檢查焊點，以確保它們正確形成，沒有焊橋或冷接頭。用除助焊劑溶劑清潔板，以消除任何殘留的助焊劑，從而獲得清潔和專業的飾面。

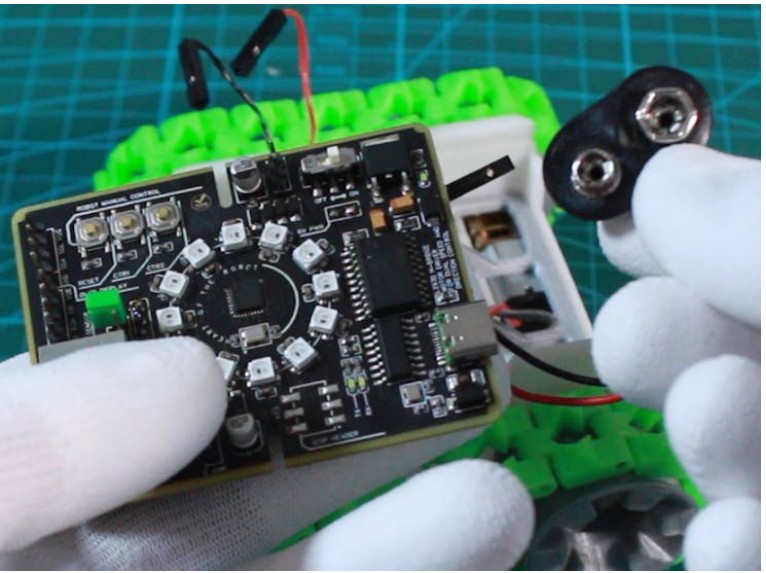

焊接OLED顯示器、超聲波傳感器和電機輸出的通孔連接器。將HC-05藍牙模塊和9V電池連接器連接到PCB上。確保所有連接都是安全的，并測試每個組件的功能。

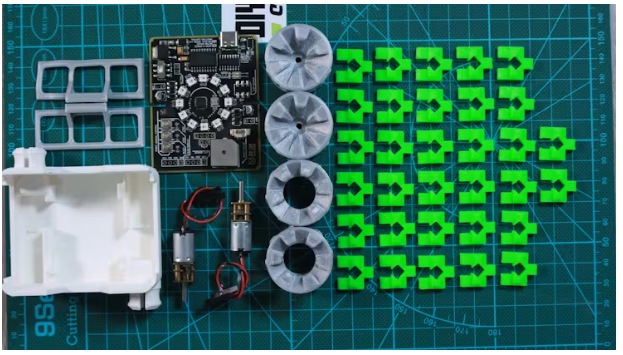

機械零件及OLED顯示器組裝

機械零件裝配

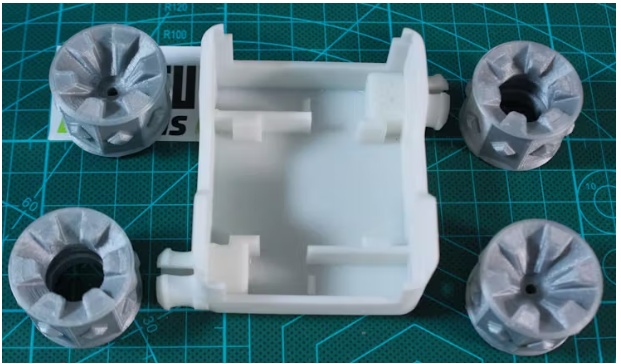

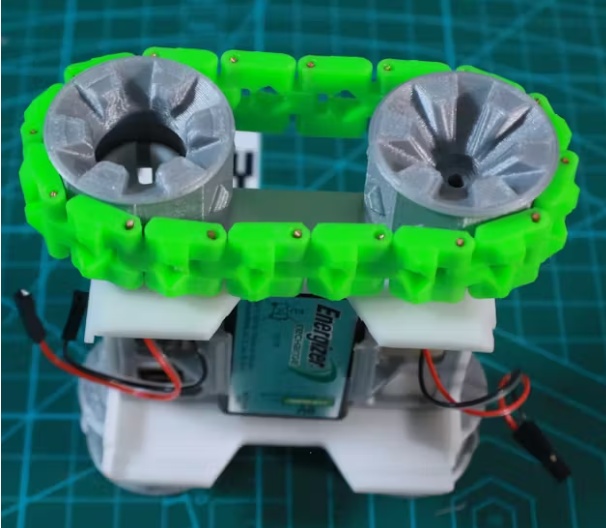

首先使用Thingiverse上提供的STL文件3D打印機器人的機械部件。打印完成后，組裝機器人鏈條。你可以使用1.6毫米的黃銅線或1.75毫米的3D打印機長絲來連接。將金屬絲或細絲穿過連接處，形成靈活的鏈條。如果需要的話，用強力膠固定接縫。每條鏈條需要16塊，兩條鏈條總共需要32塊。

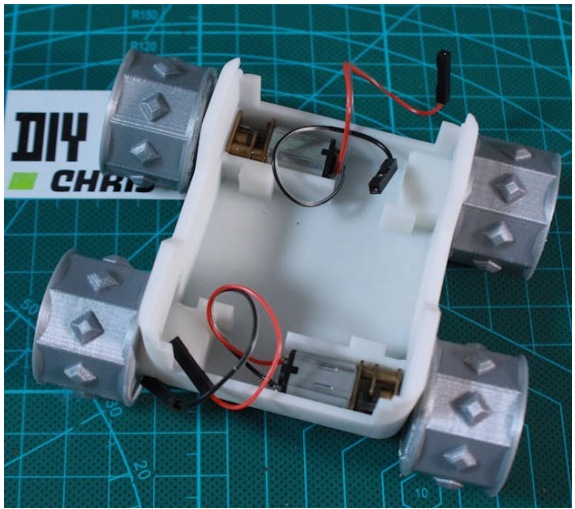

接下來，將輪子連接到直流電機上。從從輪開始，施加一些力來適應他們的位置。然后將主控輪連接到小型直流電機上。將直流電機和9V電池固定在各自的固定板部件上。最后，將各從輪與主輪連接鏈條，完成機器人的機械裝配。

OLED顯示器外殼組件

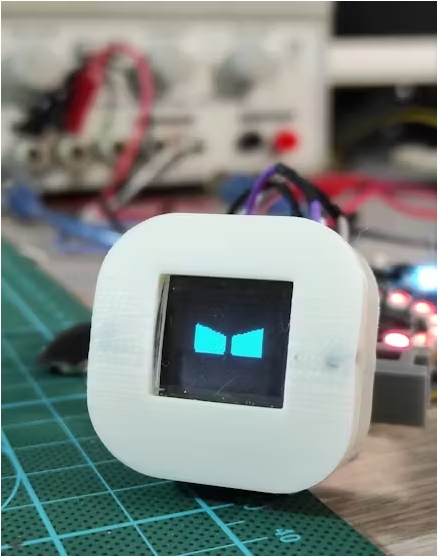

對于OLED顯示屏，設計并3D打印一個外殼。將2mm螺紋插入到外殼中，以提供安全的安裝點。將OLED顯示器放入外殼并用螺絲固定。為了提高顯示清晰度，可以考慮在外殼上加一個樹脂罩。旋緊外殼蓋，完成組裝。

現在，您已經準備好了機械部件和OLED顯示器外殼，以便與PCB集成。

Android應用開發

開發Android應用

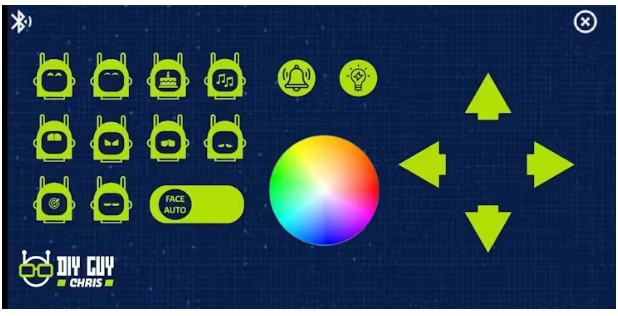

要控制你的SMARS機器人，你需要一個自定義的安卓應用程序。使用MIT app Inventor，開發一個應用程序，包括：

?方向控制：用于向前、向后、向左和向右移動的按鈕。

?LED控制：一個色輪，手動控制RGB LED燈的顏色。

?表情：在OLED屏幕上顯示不同情緒的一組眼神表情。

?設置應用程序，在每次按下按鈕時通過藍牙傳輸串行字符。以下是對這些步驟的簡要概述：

?創建一個新項目：打開MIT App Inventor并開始一個新項目。

?設計界面：添加用于移動的按鈕，用于LED控制的色輪，以及用于眼睛表情的圖像資產。

?設置藍牙通訊：集成藍牙連接，向機器人發送串行數據。

?將動作分配給按鈕：配置每個按鈕以發送特定的串行字符來控制機器人的運動，LED顏色和表情。

為機器人編碼

開發一個Arduino代碼來解釋從應用程序發送的串行字符。該代碼應該：

?控制運動：基于方向指令。

?改變LED顏色：根據色輪輸入。

?顯示眼部表情：根據所選情緒在OLED屏幕上顯示。

使用Arduino IDE將代碼上傳到Atmega328p微控制器。上傳前，斷開藍牙RX線的橋接。上傳后，將跳線放回原位以重新建立藍牙連接。

現在，您可以用組裝好的SMARS機器人測試您的Android應用程序了。

總裝與測試

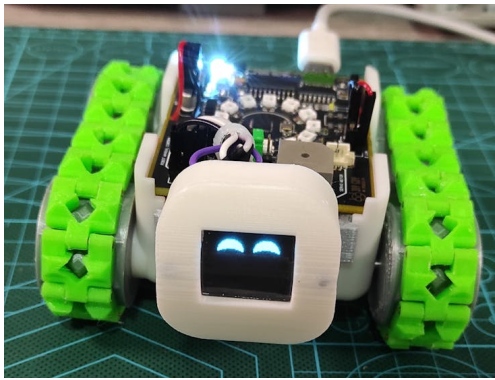

將電路板與9V電池連接，插入機器人底盤。將電機和OLED顯示器連接到各自的連接器上。上傳Arduino代碼，確保在編程過程中解橋藍牙RX線。使用麻省理工學院app Inventor開發的定制安卓應用程序測試機器人，驗證所有功能，包括運動控制、LED顏色變化和眼睛表情。
