在用基本和重復的元素創造復雜圖案時，我感到某種神秘感和魅力，我認為這種感覺在人類歷史上，從馬賽克和刺繡藝術到現代復古電子游戲，許多人都有這種感覺。

我相信，一旦你理解了許多學科中的這些塊系統，它就會開始揭示一種理解和享受學習樂趣的方式，同時實踐一種有用的模式主義方法來解決問題。

在這里，你會發現如何創建一個設備，并使用它在一個非常方便的方式開始創建彩色led像素藝術。在這個過程中，你可能會發現許多像素繪制的可能性，也可能是設備的其他潛在用途。

首先，我們將基于Seeed Studio®XIAO板和新像素技術制作一個設備，然后我們將使用MicroBlocks®(一種類似于scratch的塊編碼軟件)來單獨控制每個新像素的顏色。

原型快樂!

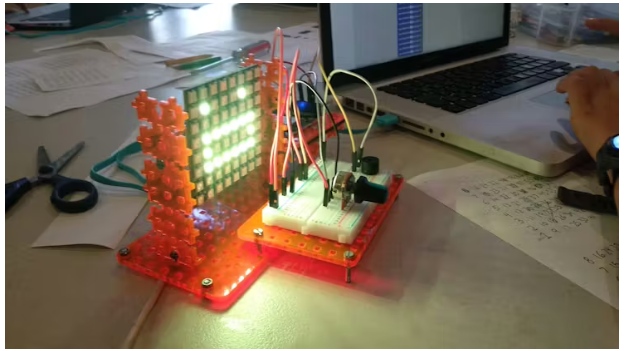

第一部分：制作設備

1. 安裝固件

這是一個一次性的過程，根據XIAO MCU的不同，指令可能會有所不同。在此列表中，您將找到支持的mcu;點擊你要看的詳細說明：

?XIAO SAMD21

?XIAO nRF52840(和Sense)

?XIAO RP2040

?XIAO RP2350

?XIAO ESP32-C3

?XIAO ESP32-S3

請注意，目前不支持這些版本：

?XIAO ESP32C6

?XIAO RA4M1

?XIAO MG24 (Sense)

所以，在選擇沖浪板的時候一定要小心。除了這個軟件支持之外，每個板之間也存在差異，這可以促使您探索其他使用可能性，如內置傳感器，通信能力，內存大小等。

您可以點擊每個版本的鏈接來查看它們的具體安裝說明。在同一篇文章中，您可以深入了解每個板的更多細節和規格。

2. 制作硬件

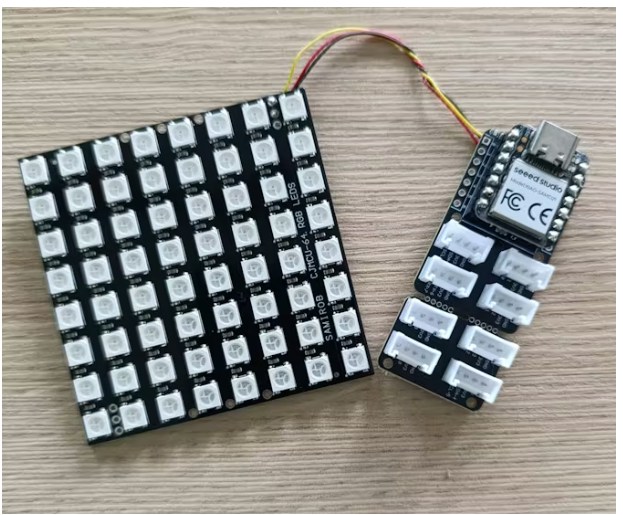

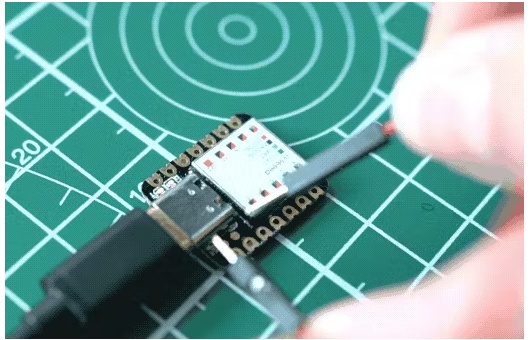

為了給led提供穩定的能量，我們建議將矩陣焊接到電路板/屏蔽上，或者使用您喜歡的穩定連接器。

除了具有其他可用的焊接針孔和內置電池管理之外，使用Grove保護罩還可以通過Grove生態系統添加多個傳感器、執行器或其他組件。

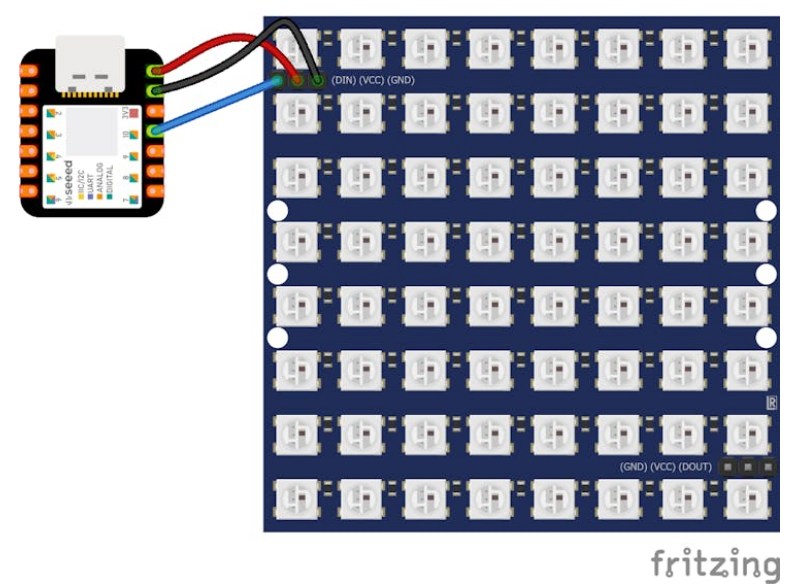

電路圖如下(無屏蔽和帶屏蔽)：

無論如何，我們建議仔細檢查工會的隔離性和連續性，避免錯誤和空頭。

3. 可選：制作案例

我們非常喜歡這個系統，所以我們決定為他設計一個盒子。目前，這個案例和圍繞工具包的教育服務是我們經濟工作模式的一部分，所以如果你有興趣獲得案例并支持我們的工作，你可以隨時聯系我們并尋求合作。

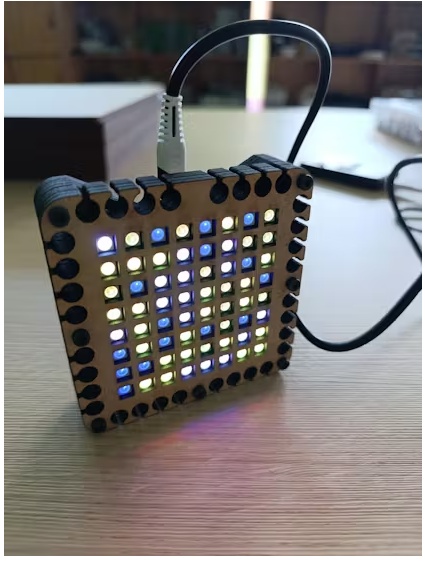

在互聯網上，我們發現了一些類似的案例，也許你可以得到或受到啟發，創造自己的。有了led，總是有機會使用各種材料進行光效;例如，一個方形網格和一張紙可以讓你的燈看起來很棒。

第二部分使用MicroBlocks®創建

1. 安裝MicroBlocks®

在軟件方面，你可以使用MicroBlocks瀏覽器版本，不需要任何設置，即使它可以在任何瀏覽器上運行，你也需要在臺式機、筆記本電腦或Chromebook(沒有移動設備)上使用Edge或Chrome。

此外，對于大多數常見的操作系統，都有完整的可安裝應用程序。如果您有任何問題或麻煩，您可以隨時看到MicroBlocks get Started標簽中的“計算機設置”部分。

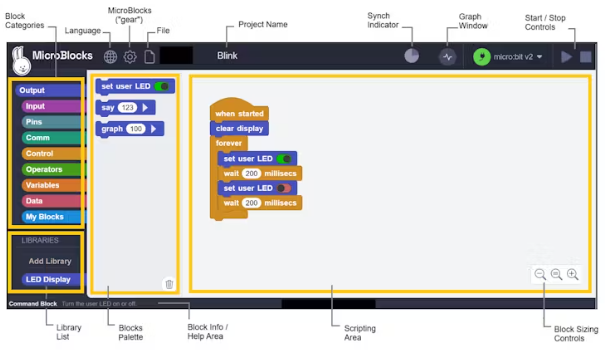

安裝后，您可以探索一些功能，如塊的大小，高級塊或暗視圖模式。無論如何，在這個鏈接中您可以找到完整的IDE用戶指南。

2. 連接板

?用數據傳輸U(kuò)SB電纜將硬件插入計算機。

?在MicroBlocks IDE的右上角，單擊連接(插頭圖標)按鈕。

?從顯示的菜單中選擇通過USB連接。

?在新的彈出窗口中，選擇端口(可能是唯一出現的端口)，然后單擊該窗口的連接按鈕

?如果一切都是正確的，可能只需要幾秒鐘的時間就可以將按鈕的標簽更改為“板的名稱”，并將插頭圖標更改為綠色背景。現在已經為塊編碼做好了準備!

您可以隨時查看原始說明，了解詳細和更新的信息。

3. 像素畫

一旦你把你的設備插入并連接到你的MicroBlocks電腦上，我建議你做一個快速測試：

?單擊Blocks類別下面的Add Library按鈕

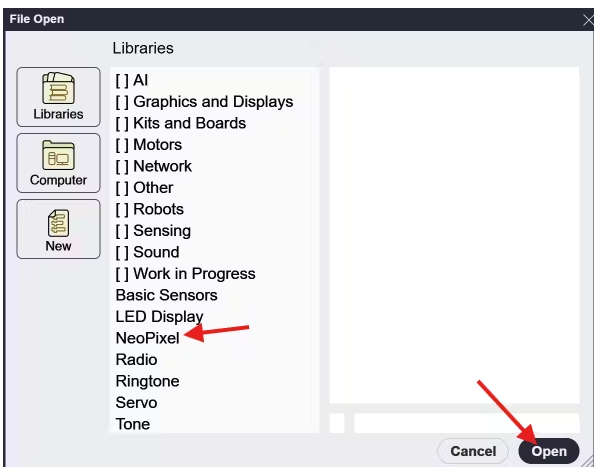

?在彈出窗口中選擇“Neopixel”庫，點擊“打開”按鈕

?拖放從NeoPixel庫中獲取的以下塊，鍵入正確的數字，并通過單擊任何塊的藍色區域來執行它們。

在點擊之后，矩陣的所有新像素都應該亮起來并保持綠色。如果沒有發生，請確認您正在點擊方塊的藍色區域(方塊的周長應該在大約1秒內呈現白色)。如果仍然不能工作，請檢查電路板和電路的連接。

在這個故事中，我們沒有深入了解Neopixel庫，但是如果你有興趣了解更多，你可以在這個鏈接中查看Neopixel庫的描述。

在這個快速測試之后，現在讓我們嘗試我們的像素繪制特殊庫：

?下載庫文件“pixel_drawing”。Ubl”從代碼附件

?單擊“添加庫”按鈕，然后單擊“計算機”按鈕，在資源管理器窗口中找到文件，然后單擊“打開”。

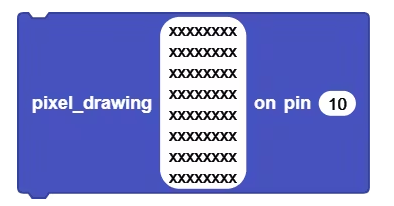

?加載庫之后，拖放下面的塊

?根據您想要的顏色，為每個新像素鍵入一個字母。空格鍵和回車鍵不被考慮在內，但它們可以用作視覺幫助。你可以自己發現一些基本顏色的字母，但這里是列表：

R =紅色，g =綠色，b =藍色，y =黃色，m =品紅，c =青色，w =白色，p =粉色，a =灰色，o=橙色，n =棕色，e =米色。任何其他字母或符號將被視為關閉。

舉個例子，我們有一個著名的拉丁美洲電視角色：

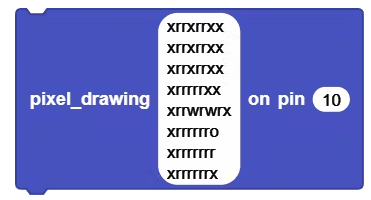

和他對應的塊：

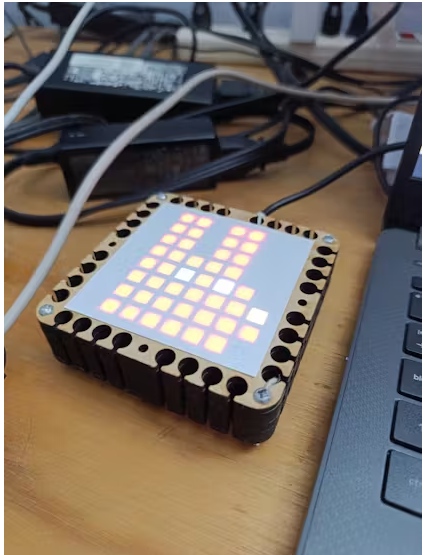

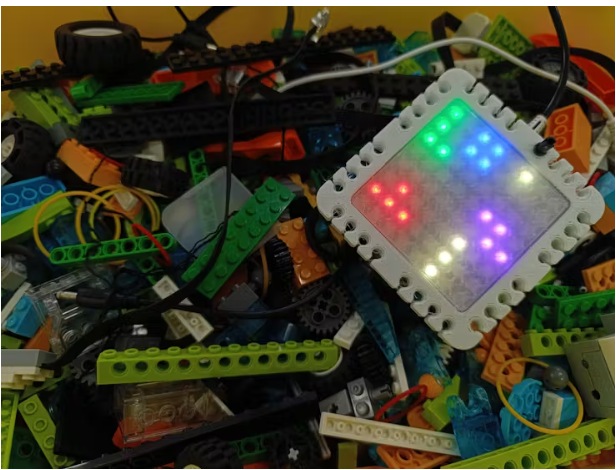

新像素的正方形形狀是用MDF網格和一張紙實現的

我們將這個庫設計為一種直觀的方式，可以快速直接地使用顏色和選擇發光的新像素。
