五自由度機械臂(Arduino + PCA9685)

本項目展示了一個全功能的5自由度機械臂，該機械臂使用Arduino控制器，PCA9685硬件PWM驅動器和標準業余愛好伺服系統構建。它的設計價格合理，易于構建，適合學生，業余愛好者和任何學習機器人，運動學和嵌入式系統的人。

概述

機械臂包括五個獨立的關節：基座旋轉、肩部、肘部、手腕運動和一個抓手。PCA9685 PWM驅動器確保平穩和精確的伺服控制，而不會使微控制器過載。設計的重點是機械穩定性，平滑的運動，以及更先進的用例的可擴展性。

特性

?五個自由度，實現靈活運動

?平穩和準確的伺服控制使用PCA9685

?基于arduino的控制器，便于編程

?可調速度和運動輪廓

?支持串行或基于藍牙的控制(可選)

硬件使用

?Arduino Uno， Nano或Mega

?PCA9685 16通道PWM驅動器

?愛好伺服器(MG996R, SG90， DS3218或合適的替代品)

?5V/6V伺服電源

?跳線，螺絲和安裝底座

軟件

?Arduino IDE

?PCA9685伺服驅動器庫

?自定義移動功能，平滑過渡

?可選藍牙或串行控制接口

它是如何工作的

Arduino通過I2C與PCA9685通信，并向每個伺服發送角度命令。PCA9685產生穩定的PWM信號，使手臂能夠平穩準確地移動。運動插值防止突然的抽搐和提高穩定性。機械設計確保負載分布，減少伺服應變。

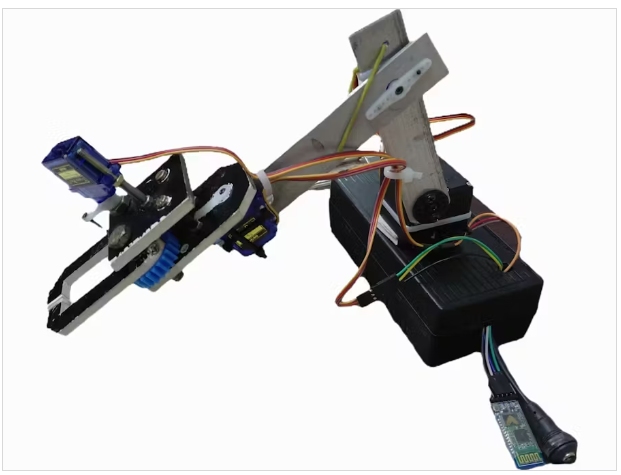

機械設計

手臂由輕質3d打印部件制成。關鍵的連接處加強了耐用性，幾何形狀進行了優化，以平衡扭矩要求。該夾持器設計用于安全地握住小物體，并可根據各種任務進行調整。

應用程序

?自動化和取放實驗

?教育機器人

?嵌入式系統實踐

?基于AI/視覺控制的原型設計

?機電一體化學習項目

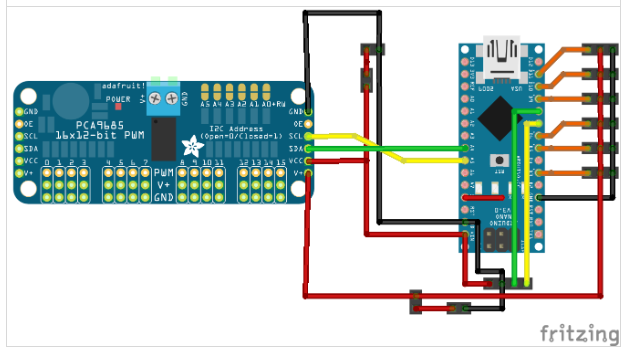

布線的總結

?PCA9685信號輸出連接到伺服控制線

?外部5V/6V電源供電所有伺服

?Arduino 5V為PCA9685邏輯供電

?SDA和SCL連接Arduino到PCA9685 (I2C)

?所有的地線必須連接在一起

未來的改進

?加入逆運動學

?ROS或ROS2集成

?基于視覺的目標跟蹤

?采用反饋傳感器的閉環伺服控制

?自動校準程序

結論

這款五自由度機械臂是學習機器人概念、伺服力學和嵌入式系統的絕佳平臺。它是模塊化的，低成本的，并且易于擴展，使其成為初學者以及探索更復雜自動化系統的高級用戶的絕佳選擇。

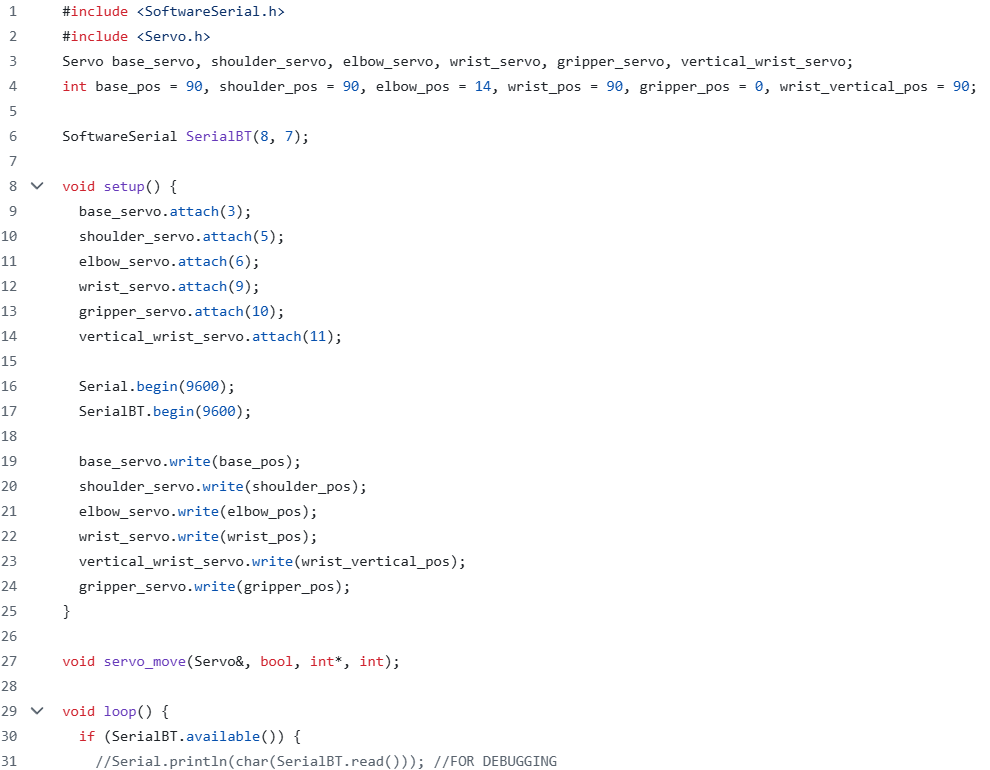

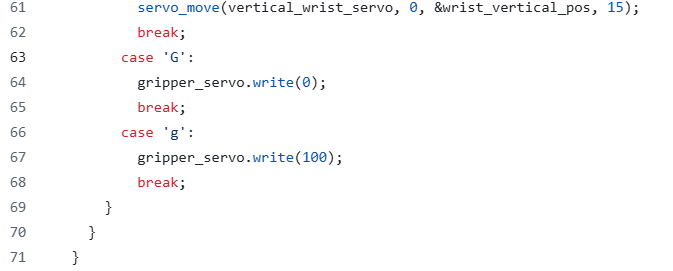

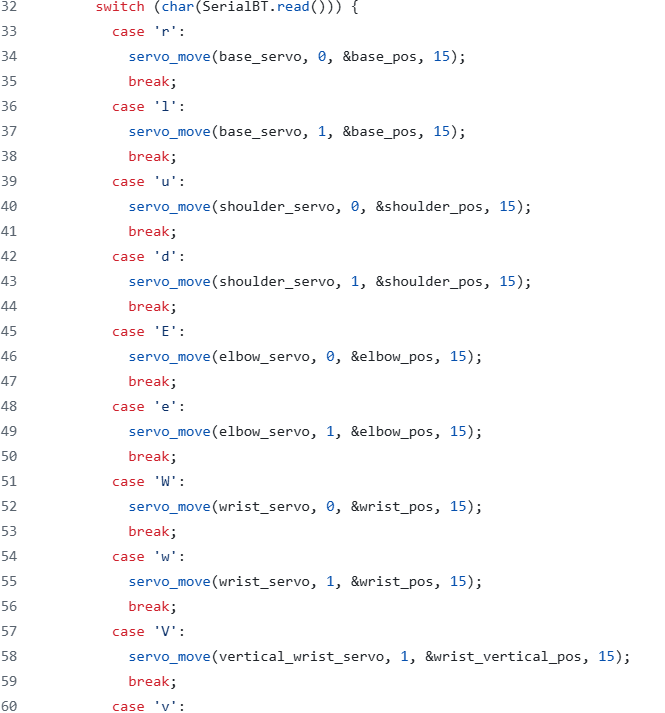

代碼
