Energy-Monitoring-PCB

高精度，隔離和poe供電的三相能源監測系統，專為與辦公，商業和工業環境中的樓宇管理系統(BMS)集成而設計。

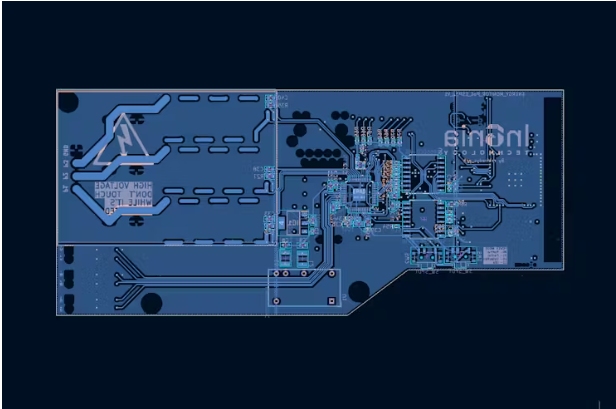

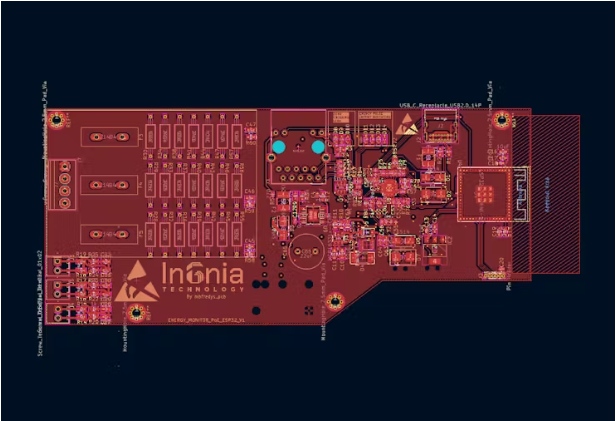

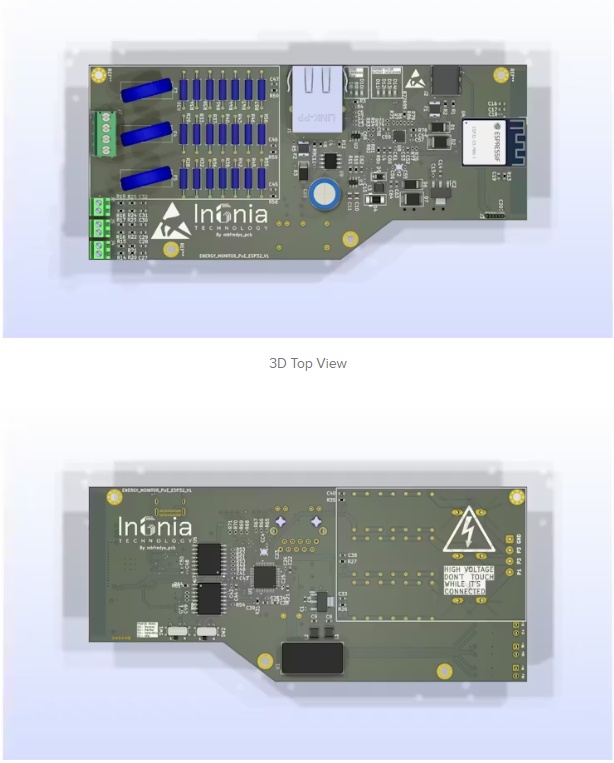

概述:

該PCB是一個三相4線(3P4W)電氣監控模塊，設計用于安裝在辦公室或小型設施的主電源入口。它實時測量所有關鍵電氣參數，并通過以太網將數據傳輸?shù)酵獠緽MS， BMS負責控制和決策。

這個項目解決的問題

大多數商用電表是：

?昂貴的

?封閉且難以整合

?數據存取受限

?不是基于現代精密芯片

?缺少PoE連接

?不是開放硬件或可定制的

該設計通過提供一個開放的、可復制的、可集成的、有完整文檔的能源監測板來解決這些問題。

主要特點

?專業能量測量(ATM90E32AS)

?全三相4線(3P4W)測量

內部計算：

?RMS電壓

?均方根電流

?有功、無功和視在功率

?功率因數

?頻率

?逐相能量積累

?高精度電阻分壓器

?通過外部ct感應電流

?電源和低壓電子設備之間完全隔離

以太網+ PoE連接

?具有適當終止/ EMI實踐的LAN8720A以太網PHY

?10/ 100mbps穩定以太網鏈路

?PoE 802.3af通過TPS2378DDAR供電

?所有以太網線路上的浪涌、ESD和瞬態保護

ESP32-S3-MINI-1控制器

?通過數字隔離器(Si86xx)與能源IC進行SPI通信

?本機USB編程

?JTAG用于調試

?處理測量結果并向BMS發布數據

?支持OTA更新

強大的電源架構

?PoE→5V→3.3V轉換

?完全隔離直流域的測量部分

?MOVs， TVS二極管，PTC熔斷器，并在整個設計中適當濾波

安全與隔離

?明確區分：

?高壓域(交流電源)

?低壓域(ESP32， PHY，邏輯)

?爬電/間隙符合IEC標準

?多級保護，安全安裝在真正的電氣面板

為什么這個設計比同類產品更好

?完全文檔化的開放硬件

?原生PoE，在工業儀表中不常見

?基于高精度的ATM90E32AS芯片

?正確的以太網PHY終端：鮑勃史密斯，CT偏置，電視，過濾器

?完全隔離的結構，工業安全

?比商業封閉式能量分析儀更便宜，更靈活

?設計可重復性，制造和長期可靠性

用法

?將PCB連接到進線三相線(3相+中性)。

?將ct附加到每個階段。

?通過PoE交換機為單板供電。

?連接到以太網并與BMS配對。

?固件讀取并傳輸所有電氣參數。

該項目展示了一個精心設計的架構如何結合隔離測量，工業級保護和poe供電連接，可以提供適合實際電氣安裝的專業三相能量監測系統。

設計的每個模塊，從ATM90E32AS計量引擎到以太網PHY終端、隔離策略和高壓前端，都是為了平衡精度、安全性、EMI穩健性和長期可靠性而選擇的。

其結果是一個開放硬件、bms就緒的平臺，能夠為辦公樓、商業空間和能源感知自動化系統提供高分辨率電氣分析。

它提供了商用儀表所缺乏的集成靈活性，同時保持了工業環境中預期的保護、測量質量和穩定性。
