AXI Stream協議及視頻流格式

AXI Stream關鍵的只有兩根信號線，及tvalid核tready。tvalid是主設備驅動的信號，表示Stream上的數據是有效的，tready由從設備驅動，表示從設備下一個時鐘到來時能夠接收數據。AXI Stream的特點是這兩個信號不存在互相等待的關系，及數據傳輸只發生再兩者均有效的時候，從而效率很高，可以認為是連續傳輸，避免了死鎖的情況。

AXI Stream還有一些附加信號，通常是伴隨再數據中傳輸，主要包括tuser，tlast，tkeep等。tlast在標準流協議中表示一個數據包結束，伴隨最后一個數據傳出，tuser可以很多位，是用戶定義信號，用來表達用戶自己需要傳輸?shù)臄?shù)據。tkeep是字節修飾符，位數位數據寬度/8，當總線數據某字節有效時，tkeep對應位就為高。

Xilinx 所有與視頻有關的IP均遵循一套AXI Stram視頻流協議，其中對tlast與tuser賦予了特殊的含義。視頻流中除了數據以外，包好start of frame和end of line信號，其中eol用tlast表示，sof用tuser表示。這兩個信號均伴隨像素?cái)?shù)據傳輸，只保持一次有效傳輸?shù)臅r(shí)間，sof和一幀第一個像素一起傳出，eol和一行最后一個像素一起傳輸。視頻流中有時會加入tkeep信號，無特殊情況時需全部拉高。

VDMA的詳細講解和使用

vdma IP核配置界面

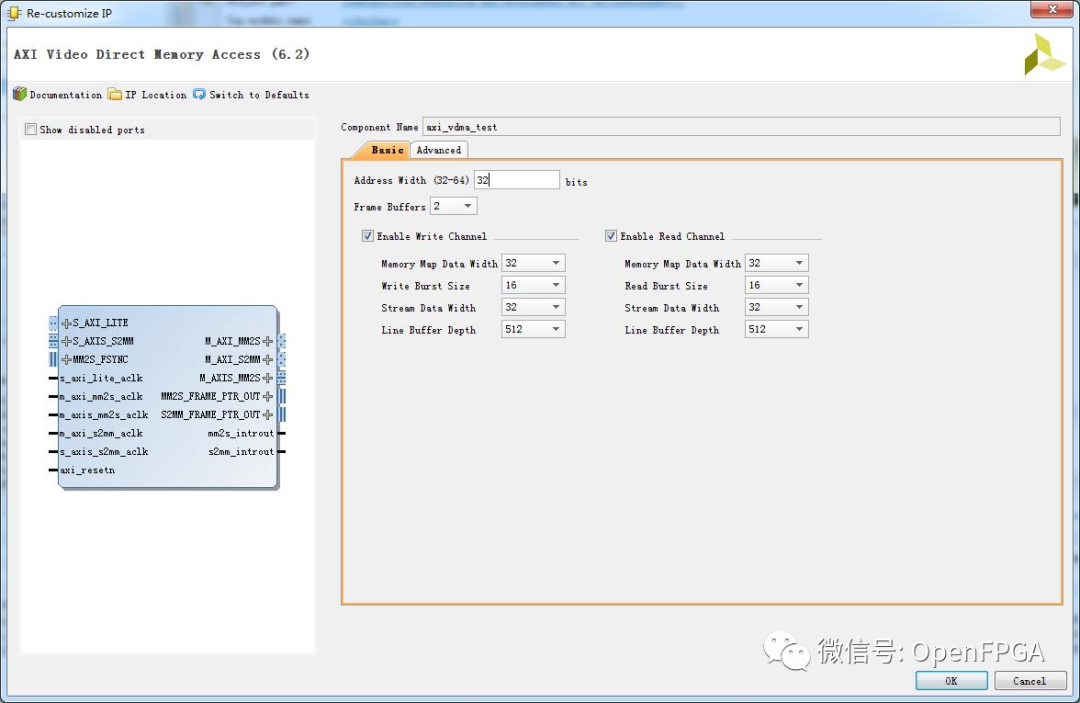

上面圖片就是在vivado中例化vdma的界面，首先對參數做些介紹：

基本配置	高級配置
地址線寬度	是否使能異步模式（自動）
幀存數量	寫通道幀同步
是否使能讀寫通道	寫通道GenLock模式選擇
數據線寬度	寫通道是否允許非對齊傳輸
觸發長度	讀通道幀同步
AXI-Stream流數據位寬	讀通道GenLock模式選擇
Line Buffer深度	讀通道是否允許非對齊傳輸

Frame Buffers ：選擇vdma緩存幾幀圖像，這里默認是寫通道和讀通道都設置相同的緩存幀數，具體設置多少幀合適一般根據應用來定，比如讀寫帶寬相同，想用ddr作為一個乒乓buffer，那就可以設置成2幀，寫第一個地址，讀第二個地址，寫第二個地址，讀第一個地址。這里面設置幾幀，就要在vdma寄存器配置的時候設置幾個幀起始地址。

Memory Map Data Width：代表數據到達AXI4總線上的位寬，比如這里設置成64，那就代表M_AXI_XX總線上的數據位寬是64bit，這時候如果stream上的數據是32bit，那vdma內部會有一個帶寬轉換模塊，把數據拼成64bit。

Burst Size ：AXI總線上突發傳輸?shù)拈L(zhǎng)度，一般設置為16

Stream Data Width：vdma與pl邏輯部分通過axi stream協議交互數據，這里代表stream數據位寬

Line Buffer Depth：vdma內部會有一個行緩存fifo，stream數據會先寫入fifo，然后AXI總線邏輯會讀出到總線上，這個深度就代表fifo的深度。設置原則（個人理解）：如果AXI總線數據帶寬是stream總線數據帶寬的1.5倍以上，這個fifo深度可以設置的小一點，如果AXI總線帶寬小于1.5倍的stream總線帶寬，那fifo的深度至少要是圖像一個有效行的一半。

Advanced ：這里面只說一下Fsync Options，這個信號是什么意思呢，就是告訴vdma什么時候開始運行，一般s2mm通道選擇tuser，就是說在tuser 拉高的時候開始傳輸。mm2s通道，可以選擇none，也可以選擇 mm2s_fsync，這里介紹一下這兩個的區別。

none ：就是沒有同步信號，但這并不是說沒有開始信號，而是只要mm2s_stream通道tready拉高，就開始傳輸，相當于free模式 mm2s_fsync：當這個信號發生一個下降沿的時候開始傳輸，如果沒有這個下降沿，即使mm2s_stream通道tready拉高也不會傳輸

詳細說明

對于S2MM通道：之前在講vdma配置的時候有一個Advanced選項，里面有Fsync Options選項，可選none，s2mm_fsync，s2mm_tuer，三種同步模式。

none就是只要vdma就緒，就立馬準備接收數據，不需要同步信號。

s2mm_fsync，當選擇此。模式時，vdma 模塊會有一個s2mm_fsync引腳，一般情況下是把視頻幀同步信號連到這上面，當檢測到s2mm_fsync引腳有一個下降沿的時候，vdma正式進入傳輸狀態。

s2mm_tuer，這個信號和s2mm_fsync這個信號類似，但他是在stream協議里面的，vdma檢測到s2mm_tuer拉高以后（tuser只在一幀數據的第一個像素位置拉高），正式進入傳輸狀態

對于MM2S通道，同樣在vdma配置的Advanced選項里面有 none，mm2s_fsync兩種選擇模式。

none不需要同步信號，只要axis_mm2s通道的tready拉高，就開始從ddr讀取數據進行傳輸，選擇這種模式一般主要是把ddr里面的數據讀到pl里面進行處理，而不是轉成視頻

mm2s_fsync，選擇此同步模式，一般是把ddr的數據轉成視頻數據，注意，這里重點講這個同步模式，當vdma的讀通道選擇此同步模式的時候，vdma模塊會有一個mm2s_fsync信號，這個信號在讀操作中非常重要。當vdma寄存器配置完成并開啟傳輸，mm2s通道進入等待過程，一直等到mm2s引腳信號出現一個下降沿，這時候vdma啟動讀操作，會從ddr預讀一些數據到內部linebuffer，等到axis_mm2s通道的tready信號拉高，數據就開始傳輸，進入axis2video模塊的fifo，當axis2video內部fifo滿了以后，會拉低tready，這時候就會反饋到vdma，暫停讀操作，一直等到axis2video模塊的視頻時序輸入數據有效信號，這時候視頻開始輸出，axis2video內部fifo數據減少，axis_mm2s通道開始恢復傳輸，繼續從vdma讀出數據，vdma再通過axi總線從ddr讀取數據，如此反復，完成ddr數據到video數據的轉換

下面是接口介紹：

接口	介紹
M_AXI_XX	axi4總線接口，用來與ddr交互數據
M_AXIS_XX , S_AXIS_XX	axi stream接口，用來與pl交互數據
S_AXI_LITE	控制總線，接到ps的gp口或者寫一個axilite master總線去配置

其他接口不做介紹。

為什么要用VDMA

在講解VDMA之前，先來探討一下為什么要學習和使用VDMA，以明確學習目的。由于使用VDMA可以方便地實現雙緩沖和多緩沖機制，所以本小節引入了幀緩存和緩沖機制的概念。另外，VDMA可以很好地契合Zynq內部架構，縮短開發周期。再加上VDMA本身能夠高效地實現數據存取，所以在基于Zynq（也包括其他Xilinx FPGA）圖像、視頻處理系統中，VDMA可謂是必不可少的。

什么是幀緩存

幀緩沖存儲器(Frame Buffer)：簡稱幀緩存或顯存，它是屏幕所顯示畫面的一個直接映象，又稱為位映射圖(Bit Map)或光柵。幀緩存的每一存儲單元對應屏幕上的一個像素，整個幀緩存對應一幀圖像。

在開發者看來，F(xiàn)rameBuffer 是一塊顯示緩存，往顯示緩存中寫入特定格式的數據就意味著向屏幕輸出內容。所以說FrameBuffer就是一塊畫布，系統在畫布上繪制好畫面之后，就可以通知顯示設備讀取Frame Buffer進行顯示了。

注意，筆者這里所說的Frame Buffer和Linux的Frame Buffer不是同一個概念，這里僅指顯示緩存（畫布）本身，并不是Linux下的一個設備。

雙緩沖機制

最早解釋多緩沖區如何工作的方式，是通過一個現實生活中的實例來解釋的。在一個陽光明媚的日子，你想將水池里的水打滿，而又找不到水管的時候，就只能用手邊的木桶來灌滿水池。水桶滿了之后，關掉水龍頭，將水提到水池旁邊，倒進去，然后走回到水龍頭。重復上述工作，如此往復直到將水池灌滿。這就類似單緩沖工作過程，當你想將木桶里的水倒出的時候，你必須關掉水龍頭。

現在假設你用兩個木桶來做上面的工作。你會注滿第一個木桶然后將第二個木桶換到水龍頭下面，這樣，在第二個水桶注滿的時間內，你就可以將第一個木桶里面的水倒進水池里面，當你回來的時候，你只需要再將第一個木桶換下第二個注滿水木桶，當?shù)谝粋€(gè)木桶開始注水的時候你就將第二個木桶里面的水倒進水池里面。重復這個過程直到水池被注滿。很容易看得到用這種技術注滿水池將會更快，同時也節省了很多等待木桶被注滿的時間，而這段時間里你什么也做不了，而水龍頭也就不用等待從木桶被注滿到你回來的這段時間了。

當你雇傭另外一個人來搬運一個被注滿的木桶時，這就有點類似于三個緩沖區的工作原理。如果將搬運木桶的的時間很長，你可以用更多的木桶，雇傭更多的人，這樣水龍頭就會一直開著注滿木桶了。

在計算機圖形學中，雙緩沖是一種畫圖技術，使用這種技術可以使得畫圖沒有（至少是減少）閃爍、撕裂等不良效果，并減少等待時間。

雙緩沖機制的原理大概是：所有畫圖操作將它們畫圖的結果保存在一塊系統內存區域中，這塊區域通常被稱作“后緩沖區（back buffer）”，當所有的繪圖操作結束之后，將整塊區域復制到顯示內存中，這個復制操作通常要跟顯示器的光棧束同步，以避免撕裂。雙緩沖機制必須要求有比單緩沖更多的顯示內存和CPU消耗時間，因?yàn)椤昂缶彌_區”需要顯示內存，而復制操作和等待同步需要CPU時間。

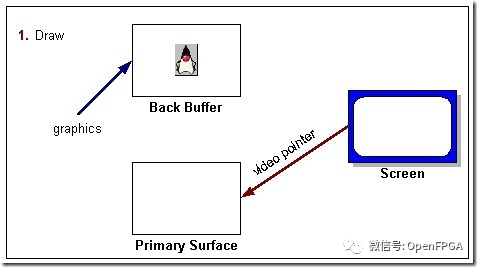

基于雙緩沖機制可以實現頁交換，頁交換初始狀態如下圖所示：

如上圖所示，此時由于處于初始狀態，畫圖操作的結果都在后緩沖區中，而屏幕上顯示的則是前緩沖區中的內容。此時畫圖操作尚未完成，畫圖操作完成之后，頁轉換操作開始執行，示意圖如下圖所示：

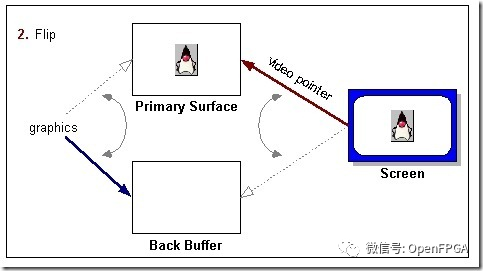

如上圖所示，畫圖操作結束，下一個畫圖操作的結果保存對象指向前緩沖區，屏幕的顯示對象指向后緩沖區，此時前緩沖區變成實際意義上的后緩沖區，后緩沖區變成實際意義上的前緩沖去，即實現“頁交換”操作。

有時候也在頁交換鏈中設置多個“后緩沖區”，這是就需要多緩沖區機制的支持。

Zynq硬件架構

在Zynq芯片內部，PS和PL是共享DDR控制器的。PS訪問DDR十分簡單，只要操作DDR映射的虛擬地址即可。對于PL而言，要接入DDR，必須通過AXI_HP端口。

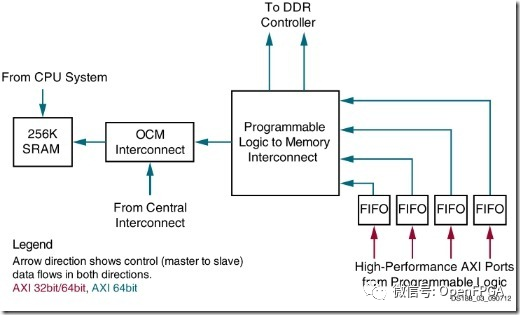

Zynq共有四個AXI_HP通道，通道數據寬度可以配置為32位或64位，這些接口通過FIFO控制器連接PL到存儲接口上，其中有兩條連接到DDR存儲控制器上，還有一條是連接到雙端口的OCM上的，下圖是AXI_HP訪問DDR和OCM的連接圖。

由上圖可以看出，AXI_HP接口也是遵循AXI協議的，因此利用VDMA可以直接連接HP端口。除了使用VDMA，當然也可以自己開發出符合AXI協議的IP，但是綜合考慮設計成本，沒太有必要自己實現。此外，自己實現的IP功能也不見得比VDMA強大。

VDMA的作用

VDMA數據接口可以分為讀、寫通道，用戶可以通過寫通道將AXI-Stream類型的數據流寫入DDR3，通過讀通道可以從DDR3讀取數據，并以AXI-Stream類型的格式輸出。由此可知，VDMA本質上是一個數據搬運IP，為數據進、出DDR3提供了一種便捷的方案。

將數據存入DDR之后，CPU就可以進行一些處理（縮放、裁剪等），然后再送至顯示設備，達到期望的應用目的。當然，也可能是簡單地對捕獲的視頻進行解析，將數據存入幀緩存，以供顯示。

VDMA可以控制多達32個幀存，并可以自由地進行幀存切換，所以就能夠輕松地實現雙緩沖和多緩沖操作。這也是一個很重要的特性，在后續進行系統設計的時候，通常是采用多緩沖的方式實現顯示。

由以上分析可以發現，在基于Zynq的圖像、視頻處理系統中使用VDMA是十分有必要的。

VDMA概述

AXI VDMA是Xilinx提供的軟核IP，用于將AXI Stream格式的數據流轉換為Memory Map格式或?qū)emory Map格式的數據轉換為AXI Stream數據流，從而實現與DDR3進行通信。

許多視頻類應用都需要幀緩存來處理幀率變化或者進行圖像的縮放、裁剪等尺寸變換操作。AXI VDMA設計的初衷就是用于高效地實現AXI4-Stream視頻流接口和AXI4接口之間的數據傳輸。

VDMA的關鍵特性&優勢有以下幾點：

? 使視頻流能夠高帶寬直接接入內存

? 高效的二維DMA操作

? 獨立的異步讀寫通道操作

? Gen-Lock幀存同步機制

? 最多支持32個幀存

? 支持視頻格式動態切換

? 猝發長度和行緩存深度可調節

? 處理器可以控制IP的初始化、狀態、中斷和管理寄存器

? 基礎AXI流數據位寬為8的整數倍，如8,16,24，32等，最大可達1024個位

AXI VDMA框圖如下所示。

主要有以下幾種接口類型：

? AXI-lite：PS通過該接口來配置VDMA

? AXI Memory Map write：映射到存儲器寫

? AXI Memory Map read：映射到存儲器讀

? AXI Stream Write(S2MM)：AXI Stream視頻流寫入圖像

? AXI Stream Read(MM2S)：AXI Stream視頻流讀出圖像

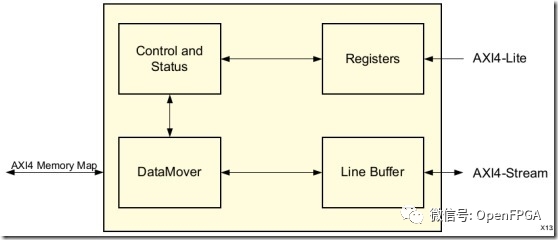

從框圖中可以看出，VDMA主要由控制和狀態寄存器、數據搬運模塊、行緩沖這幾部分構成。數據進出DDR要經過行緩沖進行緩存，然后由數據搬運模塊寫入或者讀出數據。數據搬運模塊具體如何工作，由相關寄存器負責控制。VDMA的工作狀態可以通過讀取狀態寄存器進行獲取。

VDMA詳細介紹

接口

時鐘和復位

各種總線都有自己的時鐘信號，不用特別說明，需要指出的是，這些時鐘是異步的，并不需要用同一個時鐘。但在設計過程中，如無特別需求，可以使用相同的時鐘，以降低設計難度。

同步復位信號axi_resetn，同步時鐘為s_axi_lite_aclk，低電平有效（至少要保持16個時鐘周期的低電平，才能夠生效），有效時復位整個IP核。

AXI總線相關信號

AXI4-Lite接口（S_AXI_LITE）
AXI4讀接口（M_AXI_MM2S）
AXI4寫接口（M_AXI_S2MM）
AXI4-Stream主接口（M_AXI_MM2S）
AXI4-Stream從接口（S_AXI_S2MM）

前綴S_、M_分別表示Slave和Master；后綴MM2S、S2MM說明數據流向是從memory map到stream還是從stream到memory map。

視頻同步接口信號

信號名稱	方向	詳細描述
mm2s_fsync	Frame Sync	MM2S幀同步輸入。使能該信號后，VDMA操作開始于fsync每個下降沿。該信號至少要持續一個m_axis_mm2s_aclk時鐘周期
s2mm_fsync	Frame Sync	S2MM幀同步輸入。使能該信號后，VDMA操作開始于fsync每個下降沿。該信號至少要持續一個s_axis_s2mm_aclk時鐘周期

GenLock相關信號

在下一節將詳細介紹這些信號的作用和應用場合。

信號名稱	方向	詳細描述
mm2s_frame_ptr_in(5:0)	輸入	輸入的幀編號
mm2s_frame_ptr_out(5:0)	輸出	輸出當前幀的編號
s2mm_frame_ptr_in(5:0)	輸入	輸入的幀編號
s2mm_frame_ptr_out(5:0)	輸出	輸出當前幀的編號

VDMA幀存格式

在講述寄存器時，需要設定和顯示（幀存）相關的參數，為了方便讀者的理解，這里先介紹VDMA數據存放框架，如下圖所示，黑色實線內的區域?yàn)閷?shí)際存儲畫面的幀存。

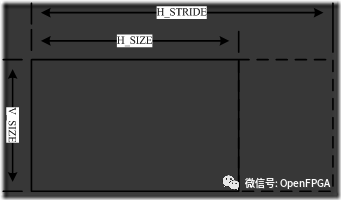

圖中H_STRIDE代表水平方向上的跨度，H_SIZE表示水平方向數據總量，V_SIZE表示豎直方向總共有多少行。

至于幀存內部數據如何組織，就取決于軟件代碼和硬件邏輯如何匹配了，通常來講，數據存放格式為RGB+Alpha或者Alpha+RGB。

讀寫通道工作時序

清晰地理解VDMA讀寫通道的工作時序，對以后的設計有很大的幫助，很多設計都是根據本小節所示的樣例時序設計出來的。

讀通道（MM2S）時序

下圖描述了讀通道的時序，5行，每行16字節，跨度為32字節。

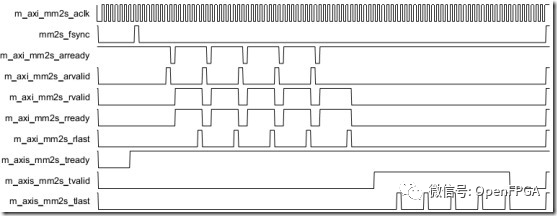

從圖中可以看出：在收到mm2s_fsync信號后，VDMA在m_axi_mm2s_araddr的起始地址處發出m_axi_mm2s_arvalid信號。M_axi_mm2s_arvalid總共有效5次，分別獲取一幀的5行數據。從MM讀取的數據存儲在行緩存里，當收到來自axi-stream端的m_axis_mm2s_tvalid信號后，將數據發送到axi-stream端。每一行的結束，axi-stream端會使m_axis_mm2s_tlast有效。

寫通道(S2MM)時序

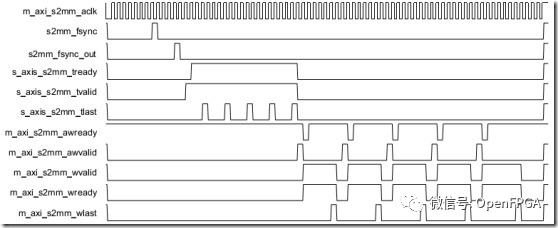

下圖描述了寫通道的時序，5行，每行16字節，跨度為32字節。

從圖中可以看出：在收到s2mm_fsync信號后，VDMA發出s2mm_fsync_out和s_axis_s2mm_tready表明已經準備好接收來自axi-stream端的數據。讀取到的數據存儲在行緩存里，m_axi_s2mm_awvalid有效后，緊接著有效m_axi_s2mm_wvalid信號，同時將數據放至m_axi_s2mm_wdata。

寄存器

VDMA的寄存器如下表所示。所有寄存器都被映射到非緩存內存空間。該內存空間必須按照AXI字(32位)進行對齊，換句話說，寄存器偏移地址至少間隔4個字節。

寄存器名稱	偏移地址	詳細描述
MM2S_VDMACR	00h	MM2S VDMA控制寄存器
MM2S_VDMASR	04h	MM2S VDMA狀態寄存器
保留	08h~10h	N/A
MM2S_REG_INDEX	14h	MM2S寄存器索引
保留	18h~24h	N/A
PARK_PRT_REG	28h	MM2S和S2MM Park指針寄存器
VDMA_VERSION	2Ch	VDMA版本寄存器
S2MM_VDMACR	30h	S2MM VDMA控制寄存器
S2MM_VDMASR	34h	S2MM VDMA狀態寄存器
保留	38h	N/A
S2MM_VDMA_IRQ_MASK	3Ch	S2MM錯誤中斷掩碼寄存器
保留	40h	N/A
S2MM_REG_INDEX	44h	S2MM寄存器索引
保留	48h~4Ch	N/A
MM2S_VSIZE	50h	MM2S垂直方向顯示大小寄存器
MM2S_HSIZE	54h	MM2S水平方向顯示大小寄存器
MM2S_FRMDLY_STRIDE	58h	MM2S幀延遲和跨度寄存器
MM2S_START_ADDRESS(1~16)	5Ch~98h	MM2S幀存起始地址（1~16）
保留	9Ch	N/A
S2MM_VSIZE	A0h	S2MM垂直方向顯示大小寄存器
S2MM_HSIZE	A4h	S2MM水平方向顯示大小寄存器
S2MM_FRMDLY_STRIDE	A8h	S2MM幀延遲和跨度寄存器
S2MM_START_ADDRESS(1~16)	ACh~E8h	S2MM幀存起始地址（1~16）

所有寄存器字節序都是小端格式，如下圖所示。

各個寄存器的名稱和大致作用從上表就可以看出，接下來，筆者會詳細介紹重要寄存器的具體bit的作用。明白了每個bit的作用之后，自然就知道寫入什么值能夠達到自己的控制目的。

從上表可以看出，寄存器可以分為兩組，分別對應MM2S通道和S2MM通道，兩組寄存器的功能是相似的，區別僅在于偏移地址和所服務的對象。因此，在學習完MM2S通道的所有寄存器之后，只要大致瀏覽一下S2MM通道對應的寄存器的關鍵位即可（個別位不相同），在使用高級功能時，再仔細查閱VDMA用戶手冊。

MM2S VDMA 控制寄存器(00h)

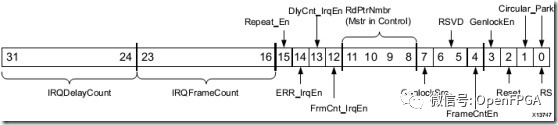

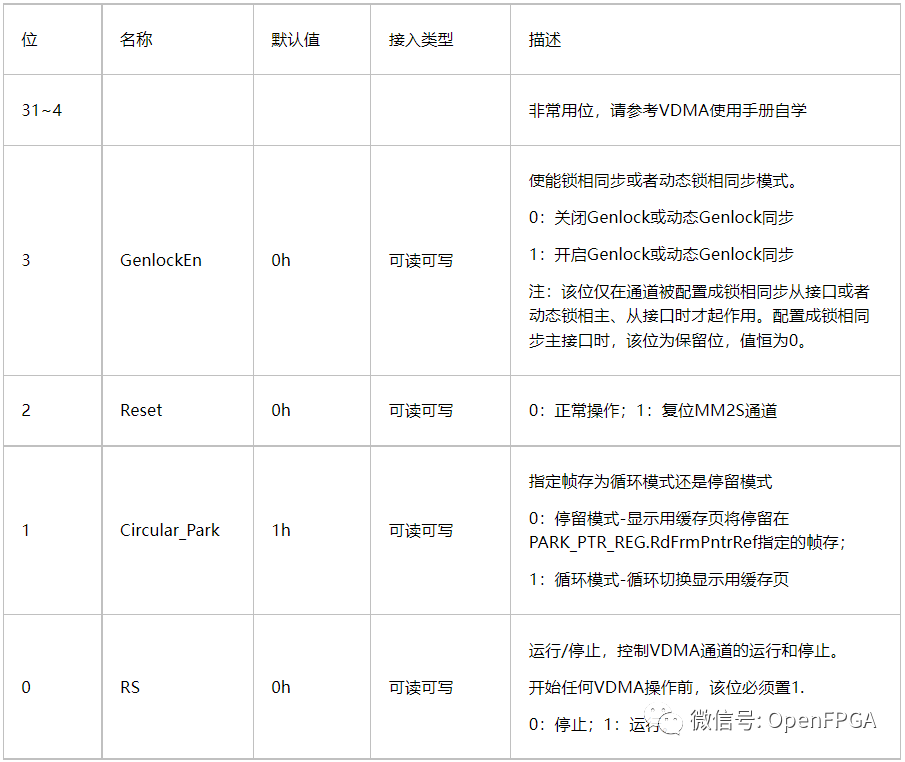

顧名思義，該寄存器用于控制VDMA，具體可以實現復位、使能鎖相同步、設定幀存切換模式、啟動VDMA讀寫通道等操作。每一位作用如下圖所示，低4位是最重要的，接下來會詳細介紹。

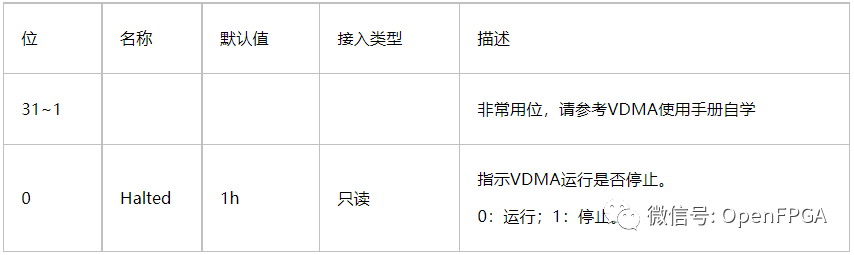

MM2S VDMA 狀態寄存器(04h)

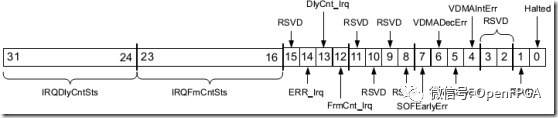

該寄存器用于獲取VDMA工作狀態。每一位作用如下圖所示，低4位是最重要的，接下來會詳細介紹。

PARK_PTR_REG停留指針寄存器(28h)

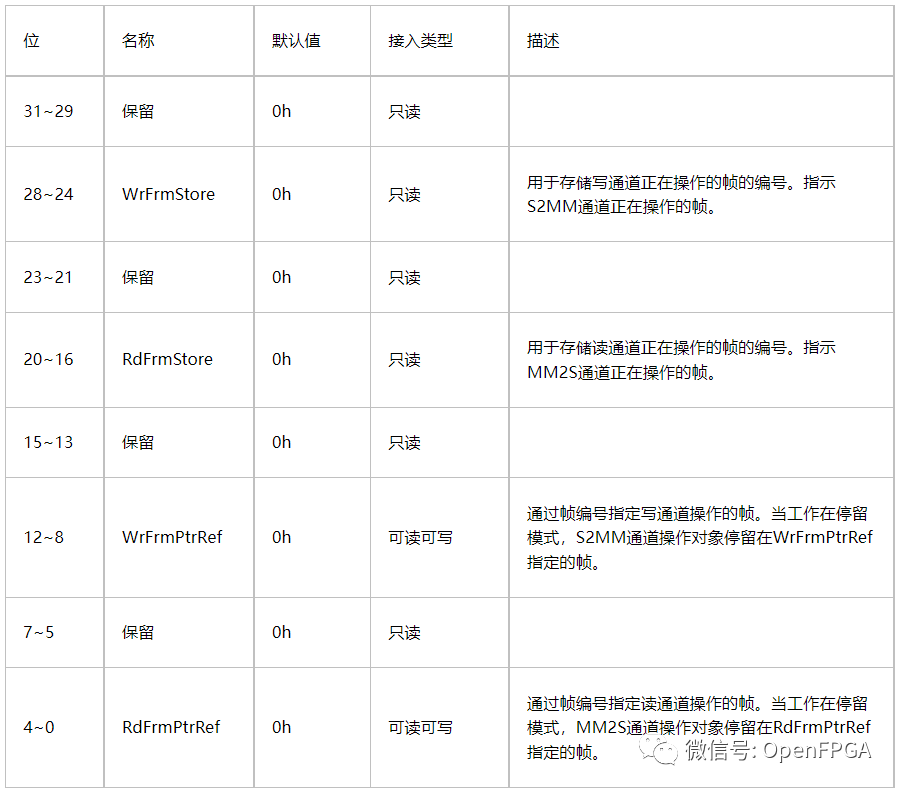

該寄存器用于管理讀、寫通道的數據傳輸。

學習了這個寄存器之后，就可以發現：當VDMA工作在Parked模式下，通過操作該寄存器，就能夠?qū)崿F(xiàn)幀緩存的切換，建立自己想要的緩存切換機制。

MM2S 幀存起始地址(0x5C~0x98)

有最多32個寄存器用于存放幀存起始地址，其分別存在于兩個寄存器bank上：bank0和bank1，每個bank上有16個寄存器。這兩個bank上有相同的起始偏移地址（0x5C），選擇這兩個bank可以通過MM2S_REG_INDEX的值進行選擇。假如想訪問第1個寄存器，則給MM2S_REG_INDEX賦值為0，并設定偏移地址為0x5C；如果想訪問第17個寄存器，需要將MM2S_REG_INDEX設為1，并設定初始偏移地址為0x5C。

MM2S_FRMDLY_STRIDE MM2S幀延遲和跨度(58h)

該寄存器有兩個作用，第一是bit24~bit28指定幀延遲，僅用于Genlock從模式，指定從接口比主接口至少要延遲多少個幀；第二是低16位指定水平方向的跨度，同樣以字節為單位。所謂跨度是指每?jī)尚械谝粋€(gè)像素之間間隔的數據個數，具體請參考22.3.2小節，VDMA幀存格式。

MM2S_HSIZE MM2S水平方向尺寸(54h)

該寄存器的低16位用于指定每一行有多少字節的數據需要傳輸。例如顯示分辨率為640480，每個像素4個字節（RGB+Alpha），該值應該設定為6404。

MM2S_VSIZE MM2S垂直方向尺寸(50h)

該寄存器有兩個作用，第一是用低13位指定總共有多少行；第二是啟動MM2S的傳輸。當MM2S_VDMACR.RS=1，對該寄存器的寫操作會將所有設定參數傳遞給VDMA內部寄存器模塊，用于VDMA控制。對某個通道進行配置時，必須在最后一步設置該寄存器。

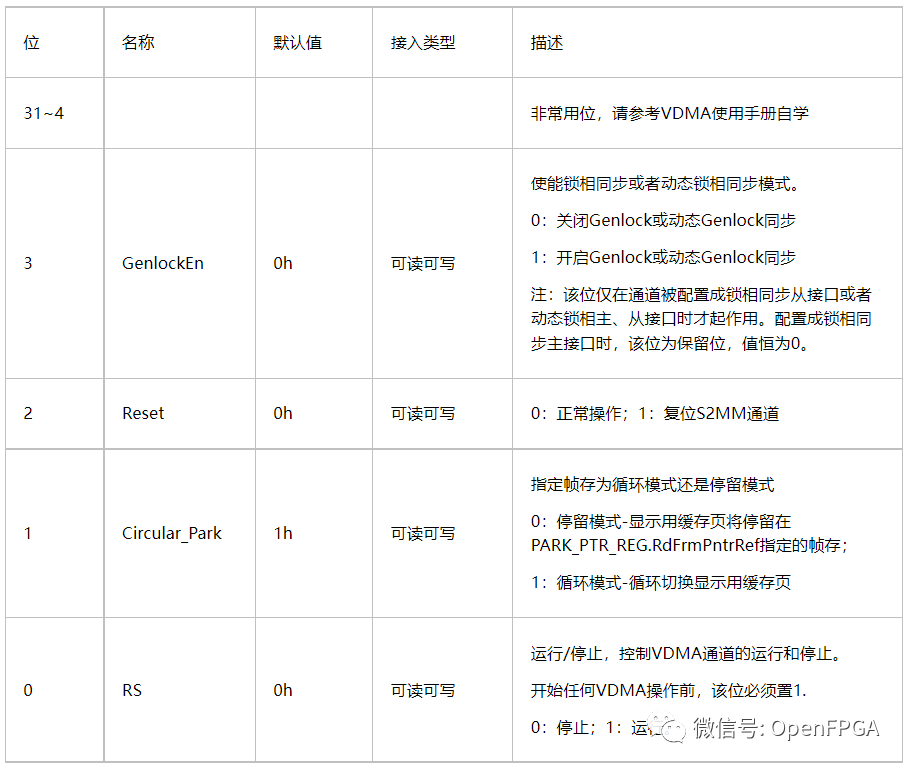

S2MM VDMA 控制寄存器(30h)

顧名思義，該寄存器用于控制VDMA S2MM通道，具體可以實現復位、使能鎖相同步、設定幀存切換模式、啟動VDMA讀寫通道等操作。每一位作用如下圖所示，低4位是最重要的，接下來會詳細介紹。

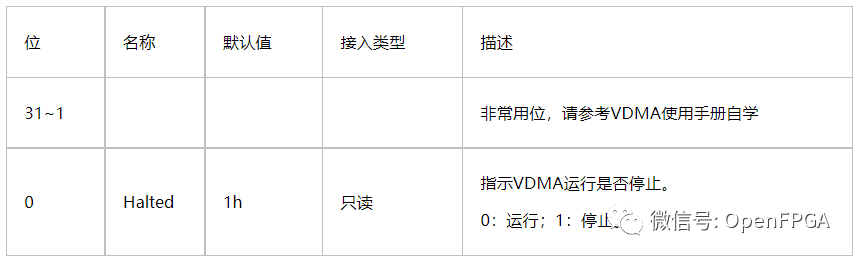

S2MM VDMA 狀態寄存器(34h)

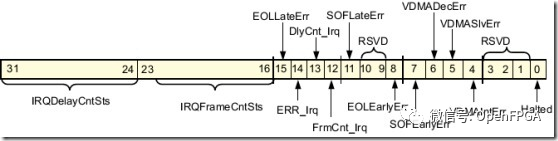

該寄存器用于獲取S2MM工作狀態。每一位作用如下圖所示，低4位是最重要的，接下來會詳細介紹。

S2MM 幀存起始地址(0xAC~0xE8)

有最多32個寄存器用于存放幀存起始地址，其分別存在于兩個寄存器bank上：bank0和bank1，每個bank上有16個寄存器。這兩個bank上有相同的起始偏移地址（0x5C），選擇這兩個bank可以通過S2MM_REG_INDEX的值進行選擇。假如想訪問第1個寄存器，則給S2MM_REG_INDEX賦值為0，并設定偏移地址為0x5C；如果想訪問第17個寄存器，需要將MM2S_REG_INDEX設為1，并設定初始偏移地址為0x5C。

S2MM_FRMDLY_STRIDE S2MM幀延遲和跨度(A8h)

S2MM_HSIZE S2MM水平方向尺寸(A4h)

S2MM_VSIZE S2MM垂直方向尺寸(A0h)

該寄存器有兩個作用，第一是用低13位指定總共有多少行；第二是啟動S2MM的傳輸。當S2MM_VDMACR.RS=1，對該寄存器的寫操作會將所有設定參數傳遞給VDMA內部寄存器模塊，用于VDMA控制。對某個通道進行配置時，必須在最后一步設置該寄存器。

幀同步選項

VDMA支持以下三種幀同步源：

? 基于AXI4-Stream的幀同步（使用tuser(0)信號）

? 讀通道使用m_axis_mm2s_tuser(0)作為幀起始信號

? 寫通道使用s_axis_s2mm_tuser(0)作為幀起始信號

? S2MM幀同步(s2mm_fsync)

? MM2S幀同步(mm2s_fsync)

Genlock同步機制

什么是Genlock？

Genlock，同步鎖相，可以使一套或多套系統與同一同步源實現同步。能夠使視頻的刷新和外部視頻源保持一致。當提供了一個適當?shù)男盘?hào)后，系統就會把它的顯示刷新率和這個信號進行鎖定。

在許多視頻應用中，輸入端產生數據的速率往往不同于輸出端數據速率，為了避免由速率不一致導致的潛在錯誤，幀緩沖的使用是很有必要的。幀緩沖機制開辟多個緩沖頁，用于保存數據，輸入和輸出端分別操作不同的幀存，從而避免了沖突。

VDMA的鎖相同步特性正是用于阻止讀、寫通道同時操作同一個幀存。VDMA的每個通道都可以選擇自己的操作類型（同步鎖相主/從或者動態同步鎖相主/從），利用該特性，禁止主從接口同時訪問同一緩存，從而保持同步。

VDMA支持四種模式的鎖相同步，分別為：

? Genlock Master(鎖相同步主端)

? Genlock Slave（鎖相同步從端）

? Dynamic Genlock Master（動態鎖相同步主端）

? Dynamic Genlock Slave（動態鎖相同步從端）

Genlock Master

讀通道(MM2S)：當配置為Genlock Master時，該通道不會跳過或者重復任一幀數據，并把當前幀的編號輸出在mm2s_frame_ptr_out端口。通道不會檢測mm2s_frame_ptr_in端口提供的幀編號。Genlock Slave通道應跟隨Genlock Master通道變化，但有一定的延遲。延遲大小預定義在寄存器中（*frmdly_stride[28:24]）。

寫通道(S2MM)：當配置為Genlock Master時，該通道不會跳過或者重復任一幀數據，并把當前幀的編號輸出到s2mm_frame_ptr_out端口。通道不會檢測s2mm_frame_ptr_in端口提供的幀編號。Genlock Slave通道應跟隨Genlock Master通道變化，但有一定的延遲。延遲大小預定義在寄存器中（*frmdly_stride[28:24]）。

Genlock Slave

讀通道（MM2S）：當配置為Genlock Slave時，該通道會通過跳過或者重復一些幀的方式，嘗試與Genlock Master同步。通道會對mm2s_frame_ptr_in端口進行采樣，獲取Genlock Master的幀編號。為了實現狀態反饋，通道會把當前幀的編號輸出到mm2s_frame_ptr_out端口。

指定通道工作在Genlock Slave模式，必須進行如下操作。

? 將GenlockEn置1（MM2S_VDMACR[3]=1），使能主、從通道之間的Genlock同步。

? 將GenlockSrc置1（MM2S_VDMACR[7]=1），使能內部Genlock模式。如果在Vivado IDE中同時使能讀、寫通道，該位默認置位。當GenlockSRC=1時，VDMA默認支持內部同步鎖相總線。這樣一來就沒有必要在外部對幀指針端口（frame_ptr_out和_frame_ptr_in）進行連接了。

? 根據主從通道的幀率，使用mm2s_frmdly_stride[28:24]設定合適的延遲時間。

寫通道（S2MM）：當配置為Genlock Slave時，該通道會通過跳過或者重復一些幀的方式，嘗試與Genlock Master同步。通道會對s2mm_frame_ptr_in端口進行采樣，獲取Genlock Master的幀編號。為了實現狀態反饋，通道會把當前幀的編號輸出到s2mm_frame_ptr_out端口。

指定通道工作在Genlock Slave模式，必須進行如下操作。

? 將GenlockEn置1（S2MM_VDMACR[3]=1），使能主、從通道之間的Genlock同步。

? 將GenlockSrc置1（S2MM_VDMACR[7]=1），使能內部Genlock模式。如果在Vivado IDE中同時使能讀、寫通道，該位默認置位。當GenlockSRC=1時，VDMA默認支持內部同步鎖相總線。這樣一來就沒有必要在外部對幀指針端口（frame_ptr_out和_frame_ptr_in）進行連接了。

? 根據主從通道的幀率，使用mm2s_frmdly_stride[28:24]設定合適的延遲時間。

Dynamic Genlock Master

動態Genlock Master與Genlock Master的區別在于，主通道會跳過從通道正在操作的幀。舉例而言，對于三幀存而言，動態Genlock Master會按照0,1,2,0,1,2的順序循環使用幀存，一旦檢測到Master即將操作Slave正在操作的幀，就會跳過該幀繼續循環。因此，如果Slave通道一直在操作幀存1，那么Master通道就會在幀0和幀2之間來回切換。

Dynamic Genlock Slave

Dynamic Genlock Slave通道會操作Dynamic Genlock Master通道上一周期操作的幀。

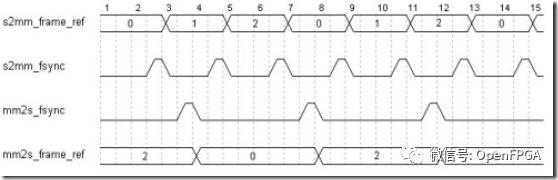

下圖描述了一種簡單的Genlock操作時序。在這個示例中，S2MM通道是Genlock Master，MM2S通道是Genlock Slave，并且寫通道幀率高于讀通道幀率。

由于讀通道幀率慢于寫通道，所以讀通道僅處理幀2和幀0，跳過幀1不做處理。

軟件控制流程

以下步驟是最簡單的VDMA控制初始化操作。

? 寫VDMACR寄存器，將VDMACR.RS設為1，啟動VDMA通道。

? 設定有效的幀緩存起始地址。

? 設定幀延遲（僅針對Genlock從模式）以及跨度到FRMDLY_STRIDE寄存器。

? 設定水平方向字節數到HSIZE寄存器。

? 設定豎直方向行數到VSIZE寄存器。啟動通道的數據傳輸。

在VDMA運行過程中，可以動態的進行顯示參數配置，但是需要注意的是，想要使參數生效，必須在設置的最后一步，對VSIZE寄存器進行寫操作。

最后，給出一段通過VDMA對DDR讀寫傳輸?shù)倪M(jìn)行初始化的示例代碼：

//VDMA configurateAXI VDMA0

/*****************從DDR讀數據設置**********************/

XAxiVdma_WriteReg(XPAR_AXIVDMA_0_BASEADDR, 0x0, 0x4); //reset

XAxiVdma_WriteReg(XPAR_AXIVDMA_0_BASEADDR, 0x0, 0x8); //gen-lock

XAxiVdma_WriteReg(XPAR_AXIVDMA_0_BASEADDR, 0x5C, 0x08000000);

//  AXI4 Data Width為32位，是4個字節數

//  0x0A000000   0x0015F900

XAxiVdma_WriteReg(XPAR_AXIVDMA_0_BASEADDR, 0x5C+4, 0x0A000000);

//   0x09000000  0x002BF200

XAxiVdma_WriteReg(XPAR_AXIVDMA_0_BASEADDR, 0x5C+8, 0x09000000);

XAxiVdma_WriteReg(XPAR_AXIVDMA_0_BASEADDR, 0x54, 640);// 640

XAxiVdma_WriteReg(XPAR_AXIVDMA_0_BASEADDR, 0x58, 0x01000280);

//   第0位： 運行 - 啟動VDMA操作,在運行VDMA時，其狀態寄存器中的停止位賦值為0      第一位：循環模式 -通過連續循環幀緩沖

XAxiVdma_WriteReg(XPAR_AXIVDMA_0_BASEADDR, 0x0, 0x03);

XAxiVdma_WriteReg(XPAR_AXIVDMA_0_BASEADDR, 0x50, 480);//480

/***********  寫入DDR設置*************************/

XAxiVdma_WriteReg(XPAR_AXIVDMA_0_BASEADDR, 0x30, 0x4); //reset

XAxiVdma_WriteReg(XPAR_AXIVDMA_0_BASEADDR, 0x30, 0x8); //genlock

XAxiVdma_WriteReg(XPAR_AXIVDMA_0_BASEADDR, 0xAC, 0x08000000);

XAxiVdma_WriteReg(XPAR_AXIVDMA_0_BASEADDR, 0xAC+4, 0x0A000000);

XAxiVdma_WriteReg(XPAR_AXIVDMA_0_BASEADDR, 0xAC+8, 0x09000000);

XAxiVdma_WriteReg(XPAR_AXIVDMA_0_BASEADDR, 0xA4, 640);

XAxiVdma_WriteReg(XPAR_AXIVDMA_0_BASEADDR, 0xA8, 0x01000280);

XAxiVdma_WriteReg(XPAR_AXIVDMA_0_BASEADDR, 0x30, 0x03);

XAxiVdma_WriteReg(XPAR_AXIVDMA_0_BASEADDR, 0xA0, 480);

搭建VDMA圖像系統

構架方案圖

可以看到VMDA的圖像系統和前面介紹的DMA系統相比非常類似。實際上他們都是屬于DMA系統，只是VDMA在配置完成后，可以無需依賴CPU可以獨立運行，有點類似顯卡的功能了。

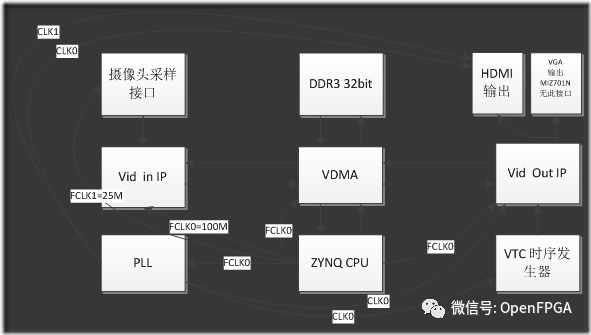

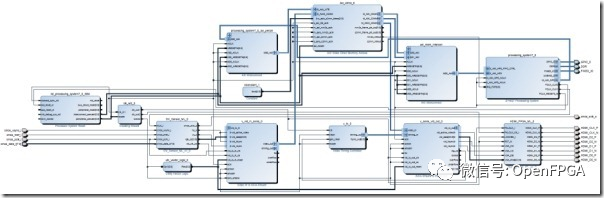

構BLOCK模塊化設計方案圖

PS部分

main函數

本課程提供了二種方式啟動VDMA，第一種是通過庫函數版本，第二種是通過寄存器版本。寄存器版本主要是驗證我們對VDMA的寄存器掌握情況。庫函數具備更強的功能，和可維護性。

 #include "sys_intr.h" #include "xaxivdma.h" #include "xaxivdma_i.h" #define VTC_BASEADDR XPAR_MIZ702_VTG_VGA_0_BASEADDR #define DDR_BASEADDR        0x00000000 //#define UART_BASEADDR       0xe0001000 #define VDMA_BASEADDR       XPAR_AXI_VDMA_0_BASEADDR #define H_STRIDE            640 #define H_ACTIVE            640 #define V_ACTIVE            480 #define pi 3.14159265358 #define COUNTS_PER_SECOND (XPAR_CPU_CORTEXA9_CORE_CLOCK_FREQ_HZ)/64 #define VIDEO_LENGTH  (H_STRIDE*V_ACTIVE) #define VIDEO_BASEADDR0 DDR_BASEADDR + 0x2000000 #define VIDEO_BASEADDR1 DDR_BASEADDR + 0x3000000 #define VIDEO_BASEADDR2 DDR_BASEADDR + 0x4000000 u32 *BufferPtr[3];

unsigned int srcBuffer = (XPAR_PS7_DDR_0_S_AXI_BASEADDR  + 0x1000000);

int run_triple_frame_buffer(XAxiVdma* InstancePtr, int DeviceId, int hsize,

int vsize, int buf_base_addr, int number_frame_count,

int enable_frm_cnt_intr);

int main(void)

{

u32 Status;

Miz702_EMIO_init();

ov7725_init_rgb();

XAxiVdma InstancePtr;

xil_printf("Starting the first VDMA \n\r");

Status = run_triple_frame_buffer(&InstancePtr, 0, 640, 480,

srcBuffer, 2, 0); if (Status != XST_SUCCESS) {

xil_printf("Transfer of frames failed with error = %d\r\n",Status); return XST_FAILURE;

} else {

xil_printf("Transfer of frames started \r\n");

} print("TEST PASS\r\n");

//VDMA configurateAXI VDMA0

/****************往DDR寫數據設置**********************/

/*Xil_Out32((VDMA_BASEADDR + 0x030), 0x00000003);// enable circular mode

Xil_Out32((VDMA_BASEADDR + 0x0AC), VIDEO_BASEADDR0); // start address

Xil_Out32((VDMA_BASEADDR + 0x0B0), VIDEO_BASEADDR1); // start address

Xil_Out32((VDMA_BASEADDR + 0x0B4), VIDEO_BASEADDR2); // start address

Xil_Out32((VDMA_BASEADDR + 0x0A8), (H_STRIDE*4)); // h offset (640 * 4) bytes

Xil_Out32((VDMA_BASEADDR + 0x0A4), (H_ACTIVE*4)); // h size (640 * 4) bytes

Xil_Out32((VDMA_BASEADDR + 0x0A0), V_ACTIVE);*/ // v size (480)

/*****************從DDR讀數據設置**********************/

/*Xil_Out32((VDMA_BASEADDR + 0x000), 0x00000003); // enable circular mode

Xil_Out32((VDMA_BASEADDR + 0x05c), VIDEO_BASEADDR0); // start address

Xil_Out32((VDMA_BASEADDR + 0x060), VIDEO_BASEADDR1); // start address

Xil_Out32((VDMA_BASEADDR + 0x064), VIDEO_BASEADDR2); // start address

Xil_Out32((VDMA_BASEADDR + 0x058), (H_STRIDE*4)); // h offset (640 * 4) bytes

Xil_Out32((VDMA_BASEADDR + 0x054), (H_ACTIVE*4)); // h size (640 * 4) bytes

Xil_Out32((VDMA_BASEADDR + 0x050), V_ACTIVE); // v size (480)

*/ while (1) ; return XST_SUCCESS;

}

vdma_api.c函數

XAxiVdma_LookupConfig函數是XILINX 庫函數的標準調用方式，可以獲取到硬件的默認配置參數。默認的配置參數保存在參數表XAxiVdma_ConfigTable 中。

表6-6-2-1 XAxiVdma_LookupConfig

/*****************************************************************************/

/**

* Look up the hardware configuration for a device instance

*

* @param DeviceId is the unique device ID of the device to lookup for *

* @return * The configuration structure for the device. If the device ID is not found,

* a NULL pointer is returned.

*

******************************************************************************/

XAxiVdma_Config *XAxiVdma_LookupConfig(u16 DeviceId)

{

extern XAxiVdma_Config XAxiVdma_ConfigTable[];

XAxiVdma_Config *CfgPtr = NULL;

int i; for (i = 0; i < XPAR_XAXIVDMA_NUM_INSTANCES; i++) { if (XAxiVdma_ConfigTable[i].DeviceId == DeviceId) {

CfgPtr = &XAxiVdma_ConfigTable[i]; break;

}

} return CfgPtr;

}

表6-6-2-2 XAxiVdma_ConfigTable參數表

XAxiVdma_Config XAxiVdma_ConfigTable[] =

{

{

XPAR_AXI_VDMA_0_DEVICE_ID,

XPAR_AXI_VDMA_0_BASEADDR,

XPAR_AXI_VDMA_0_NUM_FSTORES,

XPAR_AXI_VDMA_0_INCLUDE_MM2S,

XPAR_AXI_VDMA_0_INCLUDE_MM2S_DRE,

XPAR_AXI_VDMA_0_M_AXI_MM2S_DATA_WIDTH,

XPAR_AXI_VDMA_0_INCLUDE_S2MM,

XPAR_AXI_VDMA_0_INCLUDE_S2MM_DRE,

XPAR_AXI_VDMA_0_M_AXI_S2MM_DATA_WIDTH,

XPAR_AXI_VDMA_0_INCLUDE_SG,

XPAR_AXI_VDMA_0_ENABLE_VIDPRMTR_READS,

XPAR_AXI_VDMA_0_USE_FSYNC,

XPAR_AXI_VDMA_0_FLUSH_ON_FSYNC,

XPAR_AXI_VDMA_0_MM2S_LINEBUFFER_DEPTH,

XPAR_AXI_VDMA_0_S2MM_LINEBUFFER_DEPTH,

XPAR_AXI_VDMA_0_MM2S_GENLOCK_MODE,

XPAR_AXI_VDMA_0_S2MM_GENLOCK_MODE,

XPAR_AXI_VDMA_0_INCLUDE_INTERNAL_GENLOCK,

XPAR_AXI_VDMA_0_S2MM_SOF_ENABLE,

XPAR_AXI_VDMA_0_M_AXIS_MM2S_TDATA_WIDTH,

XPAR_AXI_VDMA_0_S_AXIS_S2MM_TDATA_WIDTH,

XPAR_AXI_VDMA_0_ENABLE_DEBUG_INFO_1,

XPAR_AXI_VDMA_0_ENABLE_DEBUG_INFO_5,

XPAR_AXI_VDMA_0_ENABLE_DEBUG_INFO_6,

XPAR_AXI_VDMA_0_ENABLE_DEBUG_INFO_7,

XPAR_AXI_VDMA_0_ENABLE_DEBUG_INFO_9,

XPAR_AXI_VDMA_0_ENABLE_DEBUG_INFO_13,

XPAR_AXI_VDMA_0_ENABLE_DEBUG_INFO_14,

XPAR_AXI_VDMA_0_ENABLE_DEBUG_INFO_15,

XPAR_AXI_VDMA_0_ENABLE_DEBUG_ALL,

XPAR_AXI_VDMA_0_ADDR_WIDTH

}

};

WriteSetup VDMA寫通道設置，主要設置分辨率，延遲參數，開啟CircularBuf 模式，使能Gen-Lock。更底層的分析讀者可以順藤摸瓜下去。

表6-6-2-3 WriteSetup

/*****************************************************************************/

/**

*

* This function sets up the write channel

*

* @param dma_context is the context pointer to the VDMA engine..

*

* @return XST_SUCCESS if the setup is successful, XST_FAILURE otherwise.

*

* @note None.

*

******************************************************************************/

static int WriteSetup(vdma_handle *vdma_context)

{

int Index;

u32 Addr;

int Status;

vdma_context->WriteCfg.VertSizeInput = vdma_context->vsize;

vdma_context->WriteCfg.HoriSizeInput = vdma_context->hsize;

vdma_context->WriteCfg.Stride = vdma_context->hsize;

vdma_context->WriteCfg.FrameDelay = 0;  /* This example does not test frame delay */

vdma_context->WriteCfg.EnableCircularBuf = 1;

vdma_context->WriteCfg.EnableSync = 1;  /*  Gen-Lock */

vdma_context->WriteCfg.PointNum = 0;

vdma_context->WriteCfg.EnableFrameCounter = 0; /* Endless transfers */

vdma_context->WriteCfg.FixedFrameStoreAddr = 0; /* We are not doing parking */

/* Configure the VDMA is per fixed configuration, This configuration

* is being used by majority of customers. Expert users can play around

* with this if they have different configurations

*/

Status = XAxiVdma_DmaConfig(vdma_context->InstancePtr, XAXIVDMA_WRITE, &vdma_context->WriteCfg); if (Status != XST_SUCCESS) {

xil_printf( "Write channel config failed %d\r\n", Status); return Status;

}

/* Initialize buffer addresses

*

* Use physical addresses

*/

Addr = vdma_context->buffer_address;

/* If Debug mode is enabled write frame is shifted 3 Frames

* store ahead to compare read and write frames

*/ #if DEBUG_MODE Addr = Addr + vdma_context->InstancePtr->MaxNumFrames * \

(vdma_context->WriteCfg.Stride * vdma_context->vsize); #endif for(Index = 0; Index < vdma_context->InstancePtr->MaxNumFrames; Index++) {

vdma_context->WriteCfg.FrameStoreStartAddr[Index] = Addr; #if DEBUG_MODE xil_printf("Write Buffer %d address: 0x%x \r\n",Index,Addr); #endif Addr += (vdma_context->hsize * vdma_context->vsize);

}

/* Set the buffer addresses for transfer in the DMA engine */

Status = XAxiVdma_DmaSetBufferAddr(vdma_context->InstancePtr,

XAXIVDMA_WRITE,

vdma_context->WriteCfg.FrameStoreStartAddr); if (Status != XST_SUCCESS) {

xil_printf("Write channel set buffer address failed %d\r\n",

Status); return XST_FAILURE;

}

/* Clear data buffer

*/ #if DEBUG_MODE memset((void *)vdma_context->buffer_address, 0,

vdma_context->ReadCfg.Stride * vdma_context->ReadCfg.VertSizeInput * vdma_context->InstancePtr->MaxNumFrames); #endif return XST_SUCCESS;

}

ReadSetup VDMA讀通道設置，主要設置分辨率，這里的延遲參數1，否則圖像會有卡頓，開啟CircularBuf 模式，使能Gen-Lock。更底層的分析讀者可以順藤摸瓜下去。

表6-6-2-4 ReadSetup

/*****************************************************************************/

/**

*

* This function sets up the read channel

*

* @param vdma_context is the context pointer to the VDMA engine.

*

* @return XST_SUCCESS if the setup is successful, XST_FAILURE otherwise.

*

* @note None.

*

******************************************************************************/

static int ReadSetup(vdma_handle *vdma_context)

{

int Index;

u32 Addr;

int Status;

vdma_context->ReadCfg.VertSizeInput = vdma_context->vsize;

vdma_context->ReadCfg.HoriSizeInput = vdma_context->hsize;

vdma_context->ReadCfg.Stride = vdma_context->hsize;

vdma_context->ReadCfg.FrameDelay = 0;  /* This example does not test frame delay */

vdma_context->ReadCfg.EnableCircularBuf = 1;

vdma_context->ReadCfg.EnableSync = 1;  /* Gen-Lock */

vdma_context->ReadCfg.PointNum = 0;

vdma_context->ReadCfg.EnableFrameCounter = 0; /* Endless transfers */

vdma_context->ReadCfg.FixedFrameStoreAddr = 0; /* We are not doing parking */

/* Configure the VDMA is per fixed configuration, This configuration is being used by majority

* of customer. Expert users can play around with this if they have different configurations */

Status = XAxiVdma_DmaConfig(vdma_context->InstancePtr, XAXIVDMA_READ, &vdma_context->ReadCfg); if (Status != XST_SUCCESS) {

xil_printf("Read channel config failed %d\r\n", Status); return XST_FAILURE;

}

/* Initialize buffer addresses

*

* These addresses are physical addresses

*/

Addr = vdma_context->buffer_address; for(Index = 0; Index < vdma_context->InstancePtr->MaxNumFrames; Index++) {

vdma_context->ReadCfg.FrameStoreStartAddr[Index] = Addr;

/* Initializing the buffer in case of Debug mode */ #if DEBUG_MODE {

u32 i;

u8 *src;

u32 total_pixel = vdma_context->ReadCfg.Stride * vdma_context->vsize;

src = (unsigned char *)Addr;

xil_printf("Read Buffer %d address: 0x%x \r\n",Index,Addr); for(i=0;i#endif Addr +=  vdma_context->hsize * vdma_context->vsize;

}

/* Set the buffer addresses for transfer in the DMA engine

* The buffer addresses are physical addresses

*/

Status = XAxiVdma_DmaSetBufferAddr(vdma_context->InstancePtr, XAXIVDMA_READ,

vdma_context->ReadCfg.FrameStoreStartAddr); if (Status != XST_SUCCESS) {

xil_printf( "Read channel set buffer address failed %d\r\n", Status); return XST_FAILURE;

} return XST_SUCCESS;

}


			StartTransfer 啟動VDMA讀寫通道

表6-6-2-5 StartTransfer

/*****************************************************************************/

/**

*

* This function starts the DMA transfers. Since the DMA engine is operating

* in circular buffer mode, video frames will be transferred continuously.

*

* @param InstancePtr points to the DMA engine instance

*

* @return * - XST_SUCCESS if both read and write start successfully

* - XST_FAILURE if one or both directions cannot be started

*

* @note None.

*

******************************************************************************/

static int StartTransfer(XAxiVdma *InstancePtr)

{

int Status;

/* Start the write channel of VDMA */

Status = XAxiVdma_DmaStart(InstancePtr, XAXIVDMA_WRITE); if (Status != XST_SUCCESS) {

xil_printf("Start Write transfer failed %d\r\n", Status); return XST_FAILURE;

}

/* Start the Read channel of VDMA */

Status = XAxiVdma_DmaStart(InstancePtr, XAXIVDMA_READ); if (Status != XST_SUCCESS) {

xil_printf("Start read transfer failed %d\r\n", Status); return XST_FAILURE;

} return XST_SUCCESS;

}


			測試結果

基于AXI VDMA的圖像采集系統及VDMA使用總結
