前言
本文針對秋招面試高頻問題: AXI總線進行總結；
AXI（Advanced eXtensible Interface）是一種總線協議，該協議是ARM公司提出的AMBA3.0中最重要的部分，是一種面向高性能、高帶寬、低延遲的片內總線。AMBA4.0將其修改升級為AXI4.0。 AMBA4 包括AXI4、AXI4-lite、ACE4、AXI4-stream。1.簡介
AXI是個什么東西呢，它其實不屬于Zynq，不屬于Xilinx，而是屬于ARM。它是ARM最新的總線接口，以前叫做AMBA，從3.0以后就稱為AXI了。
AXI4：（For high-performance memory-mapped requirements.）主要面向高性能地址映射通信的需求，是面向地址映射的接口，允許最大256輪的數據突發傳輸；
AXI4-Lite：（For simple, low-throughput memory-mapped communication ）是一個輕量級的地址映射單次傳輸接口，占用很少的邏輯單元。
AXI4-Stream：（For high-speed streaming data.）面向高速流數據傳輸；去掉了地址項，允許無限制的數據突發傳輸規模。
1.1 AXI協議特點
AMBA AXI協議支持支持高性能、高頻率系統設計；
-
適合高帶寬低延時設計
-
無需復雜的橋就能實現高頻操作
-
能滿足大部分器件的接口要求
-
適合高初始延時的存儲控制器
-
提供互聯架構的靈活性與獨立性
-
向下兼容已有的AHB和APB接口
關鍵特點
-
分離的地址/控制、數據相位
-
使用字節選通，支持非對齊的數據傳輸
-
基于burst傳輸，只需傳輸首地址
-
讀、寫數據通道分離，能提供低功耗DMA
-
支持多種尋址方式
-
支持亂序傳輸
-
易于添加寄存器級來進行時序收斂
-
支持outstanding AXI可以連續發送多個突發傳輸?shù)氖椎刂范鵁o需等待之前的突發傳輸完成，這有助于流水處理transaction
AXI協議是基于burst的傳輸，并且定義了以下5個獨立的傳輸通道：讀地址通道、讀數據通道、寫地址通道、寫數據通道、寫響應通道。 地址通道攜帶控制消息，用于描述被傳輸?shù)臄?shù)據屬性；數據傳輸使用寫通道來實現master到slave的傳輸，slave使用寫響應通道來完成一次寫傳輸；讀通道用來實現數據從slave到master的傳輸。1.2 AXI讀寫架構
讀架構

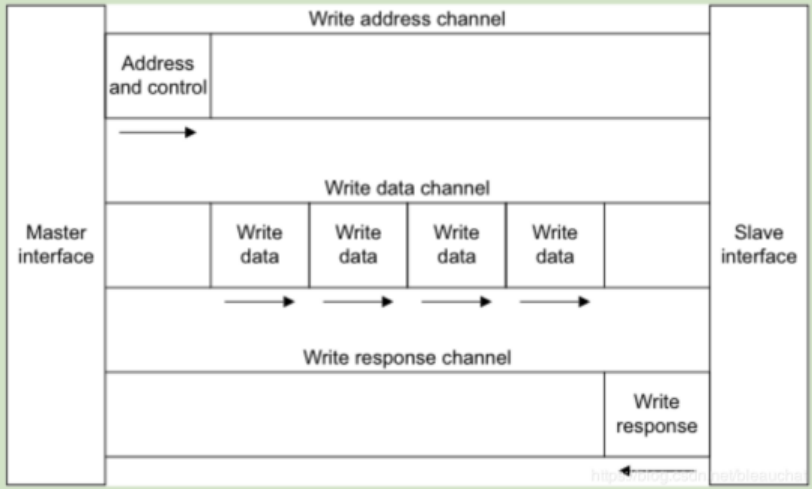

寫架構
AXI使用基于VALID/READY的握手機制數據傳輸協議；傳輸源端使用VALID表明地址/控制信號、數據是有效的；目的端使用READY表明自己能夠接受信息 ；
-
讀/寫地址通道：讀、寫傳輸每個都有自己的地址通道，對應的地址通道承載著對應傳輸?shù)?/span>地址控制信息；
-
讀數據通道：讀數據通道承載著讀數據和讀響應信號包括數據總線（8/16/32/64/128/256/512/1024 bit）和指示讀傳輸完成的讀響應信號；
-
寫數據通道：寫數據通道的數據信息被認為是緩沖了的，master無需等待slave對上次寫傳輸?shù)拇_認即可發起一次新的寫傳輸。寫通道包括數據總線（8/16/32/64/128/256/512/1024 bit）和字節線（用于指示8 bit 數據信號的有效性）；
-
寫響應通道：slave使用寫響應通道對寫傳輸進行響應。所有的寫傳輸需要寫響應通道的完成信號；
| 通道名稱 | 通道功能 | 數據流向 |
|---|---|---|
| read address | 讀地址通道 | 主機->從機 |
| read data | 讀數據通道（包括數據通道和讀響應通道） | 從機->主機 |
| write address | 寫地址通道 | 主機->從機 |
| write data | 寫數據通道（包括數據通道和每8bit一個byte的寫數據有效信號） | 主機->從機 |
| write response | 寫響應通道 | 從機->主機 |

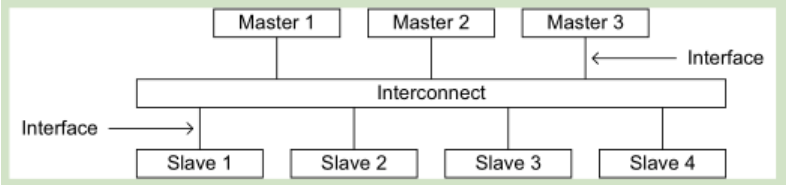

1.3 接口和互聯
AXI協議提供單一的接口定義，用在下述三種接口之間：master/interconnect、slave/interconnect、master/slave。可以使用以下幾種典型的系統拓?fù)浼軜?gòu)：
-
共享地址與數據總線
-
共享地址總線，多數據總線
-
multilayer多層，多地址總線，多數據總線
在大多數系統中，地址通道的帶寬要求沒有數據通道高，因此可以使用共享地址總線，多數據總線結構來對系統性能和互聯復雜度進行平衡；
寄存器片（Register Slices）：每個AXI通道使用單一方向傳輸信息，并且各個通道直接沒有任何固定關系。因此可以可以在任何通道任何點插入寄存器片，當然這會導致額外的周期延遲。
使用寄存器片可以實現周期延遲（cycles of latency）和最大操作頻率的折中；
使用寄存器片可以分割低速外設的長路徑;
2.信號描述
| 信號名 | 來源 | 描述 |
|---|---|---|
| ACLK | system clock | 全局時鐘信號 |
| ARESTn | system reset | 全局復位信號，低有效 |
全局信號
| 信號名 | 來源 | 描述 |
|---|---|---|
| AWID | master | 寫地址ID（用于區分該地址屬于哪個寫地址組） |
| AWADDR | master | 寫地址 |
| AWLEN | master | 突發長度 |
| AWSIZE | master | 突發尺寸（每次突發傳輸?shù)淖铋Lbyte數） |
| AWBURST | master | 突發方式（FIXED，INCR，WRAP） |
| AWCACHE | master | 存儲類型（標記系統需要的傳輸類型） |
| AWPROT | master | 保護模式 |
| AWQOS | master | QoS標識符 |
| AWREGION | master | region標識符（當slave有多種邏輯接口時標識使用的邏輯接口） |
| AWUSER | master | 用戶自定義信號 |
| AWVALID | master | 寫地址有效信號（有效時表示AWADDR上地址有效） |
| AWREADY | master | 寫從機就緒信號（有效時表示從機準備好接收地址） |
寫地址通道信號
| 信號名 | 來源 | 描述 |
|---|---|---|
| WDATA | master | 寫數據 |
| WSTRB | master | 數據段有效（標記寫數據中哪幾個8位字段有效） |
| WLAST | master | last信號（有效時表示當前為突發傳輸最后一個數據） |
| WUSER | master | 用戶自定義信號 |
| WVALID | master | 寫有效信號（有效時表示W(wǎng)DATA上數據有效） |
| WREADY | slave | 寫ready信號（有效時表示從機準備好接收數據） |
寫數據通道信號
| 信號名 | 來源 | 描述 |
|---|---|---|
| BID | slave | 響應ID |
| BRESP | slave | 寫響應 |
| BUSER | slave | 用戶自定義信號 |
| BVALID | slave | 寫響應信號有效 |
| BREADY | master | 寫響應ready（主機準備好接受寫響應信號） |
寫響應通道信號
| 信號名 | 來源 | 描述 |
|---|---|---|
| ARID | master | 讀地址ID |
| ARADDR | master | 讀地址 |
| ARLEN | master | 突發長度 |
| ARSIZE | master | 突發尺寸（每次突發傳輸?shù)腷yte數） |
| ARBURST | master | 突發類型（FIXED，INCR，WRAP） |
| ARCACHE | master | 存儲類型 |
| ARPROT | master | 保護類型 |
| ARQOS | master | QoS標識符 |
| ARREGION | master | 區域標識符 |
| ARUSER | master | 用戶自定義 |
| ARVALID | master | 讀地址有效（有效時表示ARADDR上地址有效） |
| ARREADY | slave | 寫有效信號（有效時表示從機準備好接收讀地址） |
讀地址通道信號
| 信號名 | 來源 | 描述 |
|---|---|---|
| RID | slave | 讀ID標簽 |
| RDATA | slave | 讀數據 |
| RRESP | slave | 讀響應 |
| RLAST | slave | 有效時表示為突發傳輸?shù)淖詈笠粋€(gè) |
| RUSER | slave | 用戶自定義 |
| RVALID | slave | 讀數據有效信號 |
| RREADY | master | 主機就緒信號（有效時表示） |
讀數據通道信號
| 信號名 | 來源 | 描述 |
|---|---|---|
| CSYSREQ | Clock controller | 該信號有效時，系統退出低功耗模式 |
| CSYSACK | Peripheral device | 退出低功耗模式應答信號 |
| CACTIVE | Peripheral device | 外設申請時鐘信號 |
低功耗接口信號
3.信號接口要求
3.1讀寫傳輸
5個傳輸通道均使用VALID/READY信號對傳輸過程的地址、數據、控制信號進行握手。使用雙向握手機制，傳輸僅僅發生在VALID、READY同時有效的時候。3.1.1 握手過程
-
VALID信號表示地址/數據/應答信號總線上的信號是有效的，由傳輸發起方控制
-
READY信號表示傳輸接收方已經準備好接收，由傳輸接收方控制

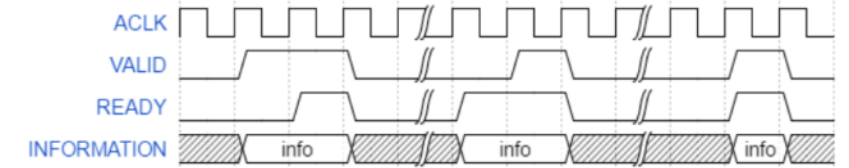

下圖是幾種握手機制：
VALID和READY的先后關系具有三種情況：
-
VALID先有效，等待READY有效后完成傳輸（VALID一旦有效后在傳輸完成前不可取消）
-
READY先有效，等待VALID有效后完成傳輸（READY可以在VALID有效前撤銷）
-
VALID和READY同時有效，立刻完成傳輸
此外，需要注意的是允許READY信號等待VALID信號再有效，即使從機準備好，也可以不提供READY信號，等到主機發送VALID信號再提供READY信號。對應的VALID信號不允許等待READY信號，即不允許VALID等待READY信號拉高后再拉高，否則容易產生死鎖現象。
命令通道握手（讀地址，寫地址，寫響應）
-
僅當?shù)刂返刃畔⒂行r(shí)，才拉高VALID，該VALID必須保持直到傳輸完成（READY置位）
-
READY默認狀態不關心，僅當準備好接收時拉高READY
數據通道握手（寫數據和讀數據）
-
突發讀寫模式下，僅數據信息有效時才拉高VALID，該VALID必須保持直到傳輸完成。當突發傳輸最后一個數據發送時拉高LAST信號
-
READY默認狀態不關心，僅當準備好接收時拉高READY
通道信號要求:
通道握手信號：每個通道有自己的xVALID/xREADY握手信號對。
寫地址通道：當主機驅動有效的地址和控制信號時，主機可以斷言AWVALID，一旦斷言，需要保持AWVALID的斷言狀態，直到時鐘上升沿采樣到從機的AWREADY。AWREADY默認值可高可低，推薦為高（如果為低，一次傳輸至少需要兩個周期，一個用來斷言AWVALID，一個用來斷言AWREADY）；當AWREADY為高時，從機必須能夠接受提供給它的有效地址。
寫數據通道：在寫突發傳輸過程中，主機只能在它提供有效的寫數據時斷言WVALID，一旦斷言，需要保持?jǐn)嘌誀顟B(tài)，知道時鐘上升沿采樣到從機的WREADY。WREADY默認值可以為高，這要求從機總能夠在單個周期內接受寫數據。主機在驅動最后一次寫突發傳輸是需要斷言WLAST信號。
寫響應通道：從機只能它在驅動有效的寫響應時斷言BVALID，一旦斷言需要保持，直到時鐘上升沿采樣到主機的BREADY信號。當主機總能在一個周期內接受寫響應信號時，可以將BREADY的默認值設為高。
讀地址通道：當主機驅動有效的地址和控制信號時，主機可以斷言ARVALID，一旦斷言，需要保持ARVALID的斷言狀態，直到時鐘上升沿采樣到從機的ARREADY。ARREADY默認值可高可低，推薦為高（如果為低，一次傳輸至少需要兩個周期，一個用來斷言ARVALID，一個用來斷言ARREADY）；當ARREADY為高時，從機必須能夠接受提供給它的有效地址。
讀數據通道：只有當從機驅動有效的讀數據時從機才可以斷言RVALID，一旦斷言需要保持直到時鐘上升沿采樣到主機的BREADY。BREADY默認值可以為高，此時需要主機任何時候一旦開始讀傳輸就能立馬接受讀數據。當最后一次突發讀傳輸時，從機需要斷言RLAST。
3.1.2 通道順序
傳輸中，通道傳輸?shù)南群笥幸韵乱?guī)定
-
寫響應通道傳輸必須在寫操作完成以后進行
-
讀數據通道傳輸必須在讀地址通道傳輸后進行
-
必須遵循一系列的狀態依賴關系
通道握手信號的依耐關系
為防止死鎖，通道握手信號需要遵循一定的依耐關系。-
VALID信號不能依耐READY信號。
-
AXI接口可以等到檢測到VALID才斷言對應的READY，也可以檢測到VALID之前就斷言READY。
下面有幾個圖表明依耐關系，單箭頭指向的信號能在箭頭起點信號之前或之后斷言；雙箭頭指向的信號必須在箭頭起點信號斷言之后斷言。

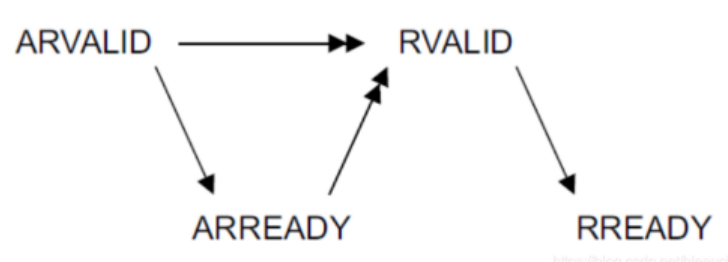

讀傳輸握手依耐關系
上圖為讀操作的依賴關系，ARREADY可以等待ARVALID信號，RVALID必須等待ARVALID和ARREADY同時有效后（一次地址傳輸發生）才能能有效；

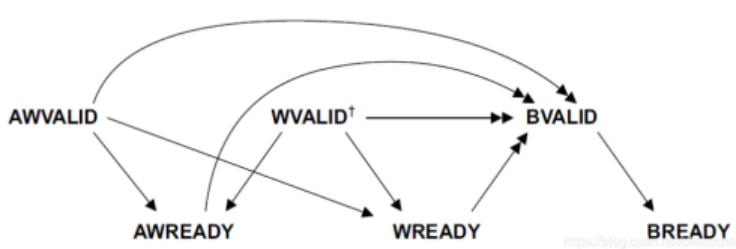

寫傳輸握手依耐關系

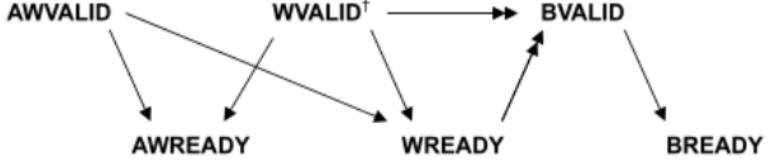

從機寫響應握手依耐關系
在AXI3中，寫操作中唯一的強依賴關系是寫響應通道BVALID，僅當WVALID和WREADY信號同時有效（數據傳輸完成）且WLAST信號有效（突發傳輸?shù)淖詈笠粋€(gè)數據傳輸完成）后才會被置位；
在AXI4中，定義了額外的依賴關系，即BVALID必須依賴AWVALID、AWREADY、WVALID和WREADY信號；
3.2時鐘復位
時鐘: 每個AXI組件使用一個時鐘信號ACLK，所有輸入信號在ACLK上升沿采樣，所有輸出信號必須在ACLK上升沿后發生。
復位: AXI使用一個低電平有效的復位信號ARESETn，復位信號可以異步斷言，但必須和時鐘上升沿同步去斷言。
復位期間對接口有如下要求：
-
主機接口必須驅動ARVALID，AWVALID，WVALID為低電平；
-
從機接口必須驅動RVALID，BVALID為低電平；
-
所有其他信號可以被驅動到任意值。
在復位后，主機可以在時鐘上升沿驅動ARVALID，AWVALID，WVALID為高電平。
4.傳輸結構
4.1.地址通道數據結構
AXI總線是基于突發傳輸?shù)目偩€，若主機要開始一次突發傳輸，需要傳輸一次地址和相關控制信號，之后從機自動計算地址（主機只給出突發傳輸?shù)牡谝粋€(gè)字節的地址，從機必須計算突發傳輸后續的地址），但一次突發傳輸?shù)牡刂贩秶荒芸缭?KB（防止突發跨越兩個從機的邊界，也限制了從機所需支持的地址自增數）。
(1).突發傳輸信息
-
突發長度（AxLEN）
突發長度為每次突發傳輸?shù)膫鬏敶螖?shù)，范圍限制1~16（AXI4增量模式1~256）。每次傳輸?shù)耐话l(fā)長度為AxLEN[3:0] + 1（AXI增量模式AxLEN[7:0] + 1）
AXI3只支持1~16次的突發傳輸（Burst_length=AxLEN[3:0]+1）；
AXI4擴展突發長度支持INCR突發類型為1~256次傳輸，對于其他的傳輸類型依然保持1~16次突發傳輸（Burst_Length=AxLEN[7:0]+1）。
對于回卷模式突發傳輸，突發長度僅能是2,4,8或16。
-
ARLEN[7:0]：讀地址通道的突發長度接口
-
AWLEN[7:0]：寫地址通道的突發長度接口
burst傳輸具有如下規則：
-
wraping burst ,burst長度必須是2,4,8,16
-
burst不能跨4KB邊界
-
不支持提前終止burst傳輸(可以通過關閉所有數據字段的方式使一段傳輸數據無效，但傳輸行為必須完成)
所有的組件都不能提前終止一次突發傳輸。然而，主機可以通過解斷言所有的寫的strobes來使非所有的寫字節來減少寫傳輸?shù)臄?shù)量。讀burst中，主機可以忽略后續的讀數據來減少讀個數。也就是說，不管怎樣，都必須完成所有的burst傳輸。
提醒：對于FIFO，忽略后續讀數據可能導致數據丟失，必須保證突發傳輸長度和要求的數據傳輸大小匹配。
-
突發尺寸（AxSIZE）
突發尺寸為每次傳輸?shù)腷yte數量，與突發傳輸?shù)牡刂奉A(yù)測相關性很強。每次的突發尺寸不能超過數據通道的寬度；若突發尺寸小于數據通道寬度，需要指定哪些位數是有效的。突發尺寸為2^AxSIZE[2:0]
-
ARSIZE[2:0]：讀地址通道突發尺寸
-
AWSIZE[2:0]：寫地址通道突發尺寸
-
突發類型（AxBURST）
AXI支持三種突發類型：
-
FIXED（AxBURST[1:0]=0b00）：固定突發模式，每次突發傳輸?shù)牡刂废嗤?用于FIFO訪問；
-
INCR（AxBURST[1:0]=0b01）：增量突發模式，突發傳輸?shù)刂愤f增，遞增量與突發尺寸相關（傳輸過程中，地址遞增。增加量取決AxSIZE的值。）
-
WRAP（AxBURST[1:0]=0b10）：回卷突發模式，和增量突發類似，但會在特定高地址的邊界處回到低地址處（傳輸?shù)刂凡粫?huì)超出起始地址所在的塊，一旦遞增超出，則回到該塊的起始地址），突發傳輸?shù)刂房梢绯鲂赃f增，突發長度僅支持2,4,8,16。
傳輸首地址和每次傳輸?shù)拇笮?duì)齊。最低的地址整個傳輸?shù)臄?shù)據大小對齊。地址空間被劃分為長度[突發尺寸*突發長度]的塊，即回環邊界等于（AxSIZE*AxLEN）。
(2).存儲類型（AxCACHE）
AXI4可支持不同的存儲類型，AxCACHE[3:0]用于描述不同的存儲類型，如下圖所示
| ARCACHE[3:0] | AWCACHE[3:0] | Memory type |
|---|---|---|
| 0000 | 0000 | Device Non-bufferable |
| 0001 | 0001 | Device Bufferable |
| 0010 | 0010 | Normal Non-cacheable Non-bufferable |
| 0011 | 0011 | Normal Non-cacheable Bufferable |
| 1010 | 0110 | Write-through No-allocate |
| 1110 (0110) | 0110 | Write-through Read-allocate |
| 1010 | 1110 (1010) | Write-through Write-allocate |
| 1110 | 1110 | Write-through Read and Write-allocate |
| 1011 | 0111 | Write-back No-allocate |
| 1111 | (0111) 0111 | Write-back Read-allocate |
| 1011 | 1111 (1011) | Write-back Write-allocate |
| 1111 | 1111 | Write-back Read and Write-allocate |
4.2.數據通道數據結構
WSTRB的每一位對應數據中的8位（1字節），用于標志數據中的對應字節是否有效。即當WSTRB[n] = 1時，標志數據中WDATA[(8n)+7: (8n)]部分有效。(1).數據選通（WSTRB）
WSTRB[n:0]對應于對應的寫字節，WSTRB[n]對應WDATA[8n+7:8n]。WVALID為低時，WSTRB可以為任意值， WVALID為高時，WSTRB為高的字節線必須指示有效的數據。
(2).數據（xDATA）
窄帶傳輸（Narrow transfers）
當主機產生比它數據總線xDATA要窄的傳輸時，為窄帶傳輸，每次使用的數據位數不同，由地址和控制信號決定哪個字節被傳輸：
-
固定地址的突發下，使用同一段數據信號線
-
在遞增地址和包裝地址的突發下，使用不同段信號線
INCR和WRAP，不同的字節線決定每次burst傳輸?shù)臄?shù)據，F(xiàn)IXED，每次傳輸使用相同的字節線。

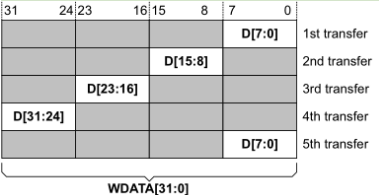

下圖給出了5次突發傳輸，起始地址為0，每次傳輸為8bit，數據總線為32bit，突發類型為INCR。
窄傳輸示例
上圖為地址遞增突發下，在32位數據信號下使用8bit傳輸?shù)恼瓗鬏斒褂玫奈粩?shù)圖。第一次傳輸使用0~7位，第二次使用8~15位，依次遞增；在第五次傳輸時回到開頭使用0~7位.

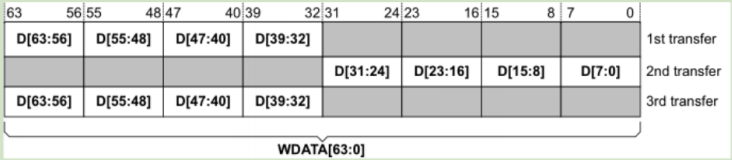

下圖給出3次突發，起始地址為4，每次傳輸32bit，數據總線為64bit。
窄傳輸示例
不對齊傳輸（Unaligned transfers）
AXI支持非對齊傳輸。在大于一個字節的傳輸中，第一個自己的傳輸可能是非對齊的。如32-bit數據包起始地址在0x1002，非32bit對齊。主機可以:-
使用低位地址線來表示非對齊的起始地址；
-
提供對齊的起始地址，使用字節線來表示非對齊的起始地址。

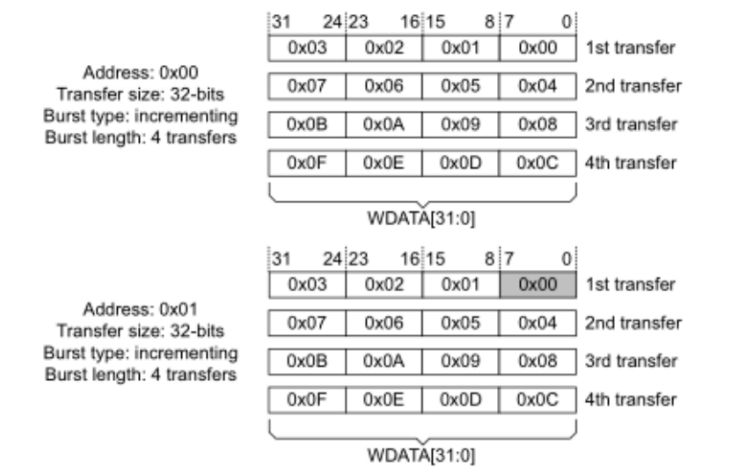

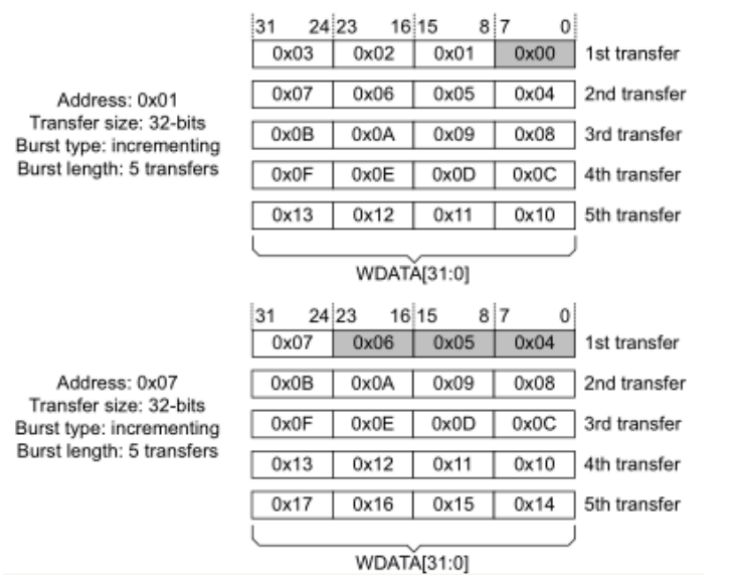

對齊非對齊傳輸示例1-32bit總線

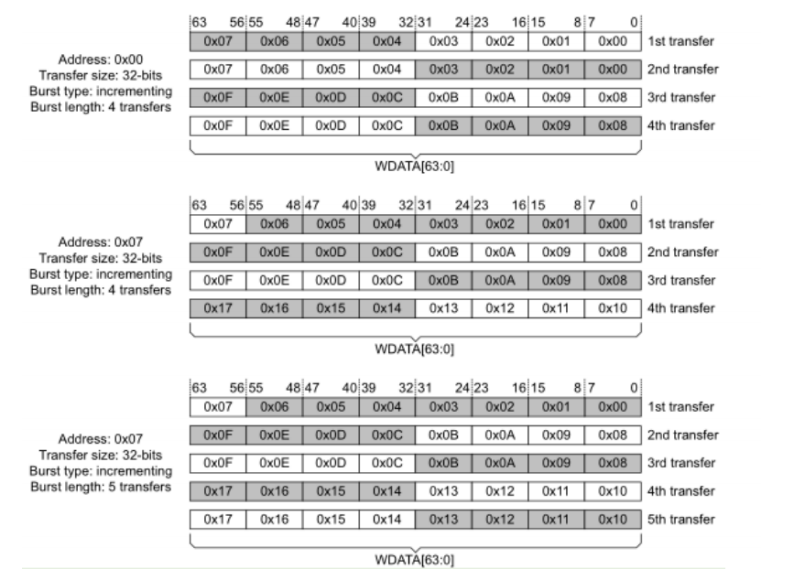

對齊非對齊傳輸示例2-64bit總線
對齊的回環傳輸示例
讀寫響應結構
讀傳輸?shù)捻憫?yīng)信息是附加在讀數據通道上的，寫傳輸?shù)捻憫?yīng)在寫響應通道。
RRESP[1:0],讀傳輸
BRESP[1:0],寫傳輸
OKAY('b00):正常訪問成功
EXOKAY('b01):Exclusive 訪問成功
SLVERR('b10):從機錯誤。表明訪問已經成功到了從機，但從機希望返回一個錯誤的情況給主機。
DECERR('b11):譯碼錯誤。一般由互聯組件給出，表明沒有對應的從機地址。
5. AXI-Stream
AXI-Stream，是一種連續流接口，不需要地址線（類似FIFO，一直讀或一直寫就行）。對于這類IP，ARM必須有一個轉換裝置才能對內存映射方式控制，例如AXI-DMA模塊來實現內存映射到流式接口的轉換。
AXI-Stream適用的場合有很多：視頻流處理；通信協議轉換；數字信號處理；無線通信等。其本質都是針對數值流構建的數據通路，從信源（例如ARM內存、DMA、無線接收前端等）到信宿（例如HDMI顯示器、音頻輸出等）構建起連續的數據流。這種接口適合做實時信號處理。
用戶其實不需要對AXI時序了解太多，因?yàn)閄ilinx已經將和AXI時序有關的細節都封裝起來，官方IP和向?qū)傻淖远xIP，用戶只需要關注自己的邏輯實現即可
AXI4-Stream協議是一種用來連接需要交換數據的兩個部件的標準接口，它可以用于連接一個產生數據的主機和一個接受數據的從機。當然它也可以用于連接多個主機和從機。該協議支持多種數據流使用相同共享總線集合，允許構建類似于路由、寬窄總線、窄寬總線等更為普遍的互聯。
AXI4-Stream接口比較重要的信號線：
ACLK：時鐘線，所有信號都在ACLK上升沿被采樣；
ARESETn：復位線，低電平有效；
TVALID：主機數據同步線，為高表示主機準備好發送數據；
TREADY：從機數據同步線，為高表示從機準備好接收數據；這兩根線完成了主機與從機的握手信號，一旦二者都變高有效，數據傳輸開始。
TDATA：數據線，主機發送，從機接收。
TKEEP：主機數據有效指示，為高代表對應的字節為有效字節，否則表示發送的為空字節。
TLAST:主機最后一個字指示，下一clk數據將無效，TVALID將變低。
TID，TDEST，TUSER均為多機通信時的信號，不予考慮。
利用AXI總線做轉換，可以把PS里DDR4的內容以Stream形式發出去,例如以固定速度送往DA，完成信號發生器的設計;
ZYNQ的PS部分是ARM CortexA9系列，支持AXI4，AXI-Lite總線。PL部分也有相應AXI總線接口，這樣就能完成PS到PL的互聯。僅僅這樣還不夠，需要PL部分實現流式轉換，即AXI-Stream接口實現。
Xilinx提供的從AXI到AXI-Stream轉換的IP核有：AXI-DMA，AXI-Datamover，AXI-FIFO-MM2S以及AXI-VDMA等。
AXI-DMA：實現從PS內存到PL高速傳輸高速通道AXI-HP到AXI-Stream的轉換；
AXI-FIFO-MM2S：實現從PS內存到PL通用傳輸通道AXI-GP到AXI-Stream的轉換；
AXI-Datamover：實現從PS內存到PL高速傳輸高速通道AXI-HP到AXI-Stream的轉換，只不過這次是完全由PL控制的，PS是完全被動的；
AXI-VDMA：實現從PS內存到PL高速傳輸高速通道AXI-HP到AXI-Stream的轉換，只不過是專門針對視頻、圖像等二維數據的。
AXI總線和接口的區別：
總線是一種標準化接口，由數據線、地址線、控制線等構成，具有一定的強制性。接口是其物理實現，即在硬件上的分配。在ZYNQ中，支持AXI-Lite，AXI4和AXI-Stream三種總線，但PS與PL之間的接口卻只支持前兩種，AXI-Stream只能在PL中實現，不能直接和PS相連，必須通過AXI-Lite或AXI4轉接。PS與PL之間的物理接口有9個，包括4個AXI-GP接口和4個AXI-HP接口、1個AXI-ACP接口，均為內存映射型AXI接口。
