ZYNQ的FPGA系統呢，AXI總線是個繞不開的話題。

以AXI4為例。又有AXI FULL/LITE/STREAM之分。不同總線起到的效果是不一樣的。由于AXI的文檔三百多頁。。。對于沒有了解過AXI的人來說就是天書。所以這篇文章著重講一下AXI總線的一些基本概念和使用方法。高級的用法再去查文檔。

01AXI是干什么的

你可以理解為一種用于傳輸數據的模塊或者總線。用于兩個模塊或者多個模塊之間相互遞數據。反正它有一堆優點。。被SOC廣泛采用了。

02先對AXI有個了解，它是怎么傳輸數據的

AXI FULL傳輸數據是全雙工的。也就是說。讀寫是同時進行的。

一條AXI總線上有5個通道。兩個用于讀。三個用于寫。

先說AXI怎么寫數據。。

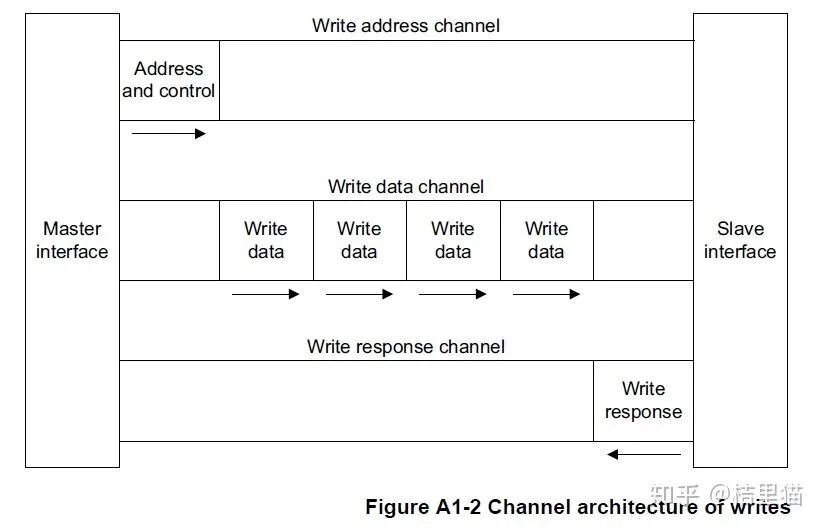

首先，主通過寫地址channel給奴給了個地址...奴收到信號以后就可以瘋狂通過寫數據channel往里送數據。寫完以后通過寫回復channel給主一個結束信號。

寫回復通道其實2個BIT.能代表四種狀態，傳成功了。以及幾種傳失敗了的狀態。

這就是一次AXI寫操作。

AXI讀操作如上...主給奴個地址，于是奴瘋狂的給主返回?cái)?shù)據。

那為什么讀只需要兩個通道呢？？因?yàn)橥瓿尚盘?hào)可以用read data channel一并傳輸。

實際上的AXI還有各種奇奇葩葩的信號。你只需要了解上面幾個就行。其他的當你有需求的時候自然會看。

03然后，介紹一下5個通道內部是怎么傳數據的

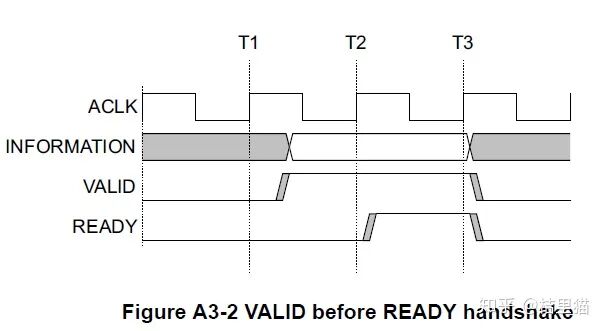

每個通道為了調節速度，保證傳輸。都采用了ready valid握手協議的辦法。主給出valid，奴給出ready, 只有當ready和valid都是高的時候，這次傳輸才算成功。

如上圖。valid和ready哪個先來不重要。同時來了以后information就被傳輸了。

那舉個栗子，讀數據的時候ready valid信號怎么給？

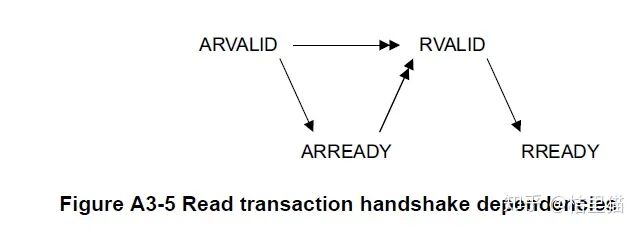

如上圖，主先給地址的valid名叫arvalid. 然后奴等自己洗好了以后給出地址的ready arready。然后說明地址傳輸好了。當主檢測到arvalid和arready同時為高是，就和以把讀數據通道rvalid置高，愉快的傳數據了。此時要是從設備準備接受數據了拉個rready. 數據就傳輸完成了。

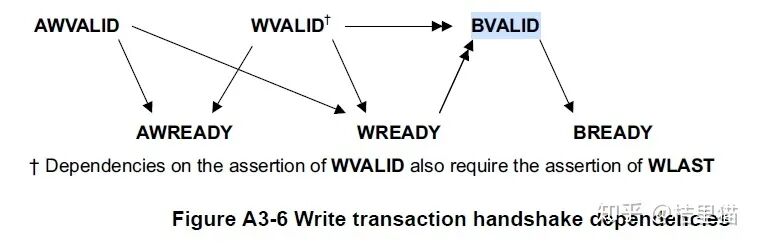

寫也類似。如上圖。上面一行是主設備。下面一行是從設備。其中BVALID就是response通道的valid. 其他應該不難看懂。前面的差不多。就是多了個bvalid. 主設備只有檢測到wvalid, wready 同時為高，且數據傳輸完成了，就把bvalid給置高。

04然后，再介紹一下如何傳多個數據

上面講完以后。。。似乎傳輸address這種單個數據的就清楚了。但是數據通道連續傳輸數據似乎比較模糊。這兒就開始講。

AXI是支持多個數據的。這種傳輸模式叫突發傳輸。至于為什么叫突發而不叫連續，就有點兒不明覺厲了。

一個突發傳輸是靠幾個信號來描述的。這些信號同在AXI總線里。

Burst length: ARLEN[7:0]和AWLEN[7:0]表示的就是這個。表示的是連續傳輸?shù)闹芷跀?shù)。一個burst內部是不可以被打斷的。。所以data valid一旦高起來就要把一個burst傳完再拉低，slave的ready信號可以中斷，但是最終還是要高起來傳完一個burst. 對于master來說，一旦開始傳數，一個burst之間的valid應該是不會低的。

Burst size: 指的是一個burst里面有多少Byte. ARSIZE[2:0]和AWSIZE[2:0] 里就是這個。。為什么只有3bit呢？因?yàn)橹挥?種情況。1，2，4，8，16，32，64，128。這個里面其實有個非常小的問題。。一般來說。總線位寬和burst size一致的。。比如總線64bit, burst size是8Byte. 但是你要說我頭鐵非要給個不一樣的值。。那也沒問題。你總線是8BTYE, 你給了個2BYTE的Burst size, 那你就要指定，，每次傳輸這個2BYTE要放到8BYTE的哪幾個BTYE上去。。。所以沒事兒別折騰自己。

那你說我非要折騰自己呢？也行。這種傳輸叫narrow transfers。往哪個地方上寫，可以用WSTRB[N]這歌信號控制。數據會寫到WDATA[(8n)+7: (8n)]

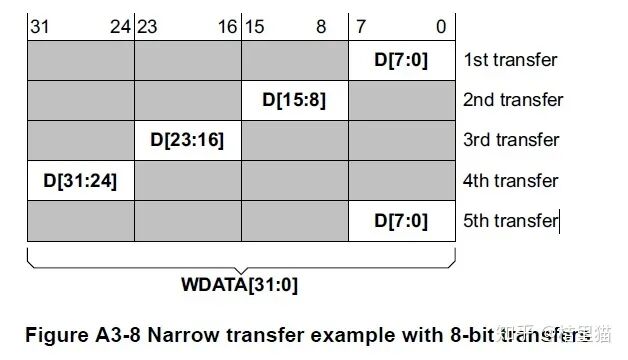

比如上面這個例子。32bit的地址總線。burst size給了個8bit. 那就靠WSTRB這個信號確定往哪兒寫。比如上面。傳輸了5次。可以控制數據往不同地方寫。

Burst type: 這個有三種。FIXED表示你一直往初始地址猛懟。INCR表示你從初始地址開始累加。WRAP表示加到某個值后返回初始地址。

另外要說的一點是。。AXI只支持非對齊傳輸?shù)摹?/span>

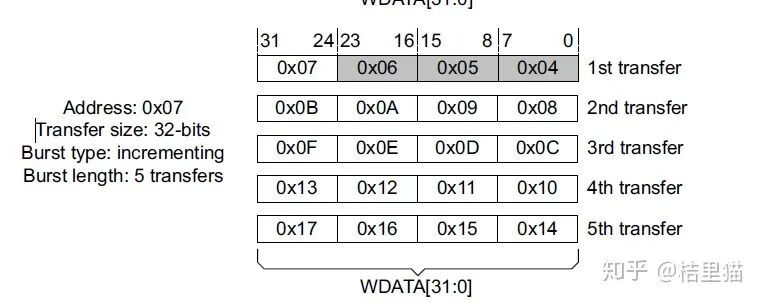

例如上面這種情況。。如果地址從7開始。傳輸5次。前三個BYTE是無效的，不會被傳輸。用WSTRB信號就可保證這一點。keep信號表示的是BTYE是否有效。

05然后介紹一下AXI的弟弟：AXI-LITE是個什么東西

上面講了一堆。。AXI FULL怎么傳數據的基本上應該是清楚了。下面介紹一下它的閹割版。。

閹割的東西不少，但是你簡單理解一下的話。

AXI-LITE是Burst-length嚴格定于1， burst size嚴格定于總線位寬的AXI. 最明顯的閹割就是不支持burst length, 只能一個數據一個數據讀寫，讀寫的位寬和總線位寬一致的。其他閹割可以自己看文檔。

06然后介紹一下AXI的堂妹：AXI-STREAM是個什么東西

這個東西是干什么的。。。顧名思義，是stream。流的意思。視頻流，數據流什么的。AXI-STREAM和AXI之間的關系不像是相互閹割的關系。而是各有所長。當然，他們用的握手協議還是一樣的。

AXI-STREAM相比于AXI最顯著的特點是，總線上沒有數目。只用TLAST表示傳輸結束。

這樣導致AXI-STREAM的信號非常簡單。

TVALID\TREADY\TDATA 兄弟三不用多解釋，是個總線都有。

TLAST 由于總線上沒有傳輸數目。所以最后一個數據時TLAST會高起，表明傳輸完成了。

TKEEP 這是一個多比特的信號。比如總線8個Byte. 這個信號8bit. 沒一個bit對應的是總像是對應的BYTE是不是有效的。

TSTRB 這也是一個多比特信號。。也是說明總線上的數據是不是有效的。。

那這個地方你可能會問，TKEEP和TSTSTRB到底有啥區別？

區別是這樣的。。TKEEP要是為0。代表了這個數據完全沒用，可以被扔掉了。

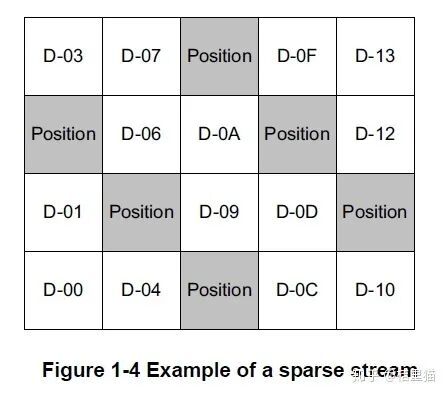

在TKEEP為1的前提下，表示這個信號不能扔掉。那TSTRB就起作用了。TSTRB為1，表示對應的數據有效，是個好數據。TSTRB為0時，表示這個是個占位數據，沒啥意義，但是不能丟掉。為什么需要占位數據呢？是因?yàn)橛袝r(shí)候需要AXISTREAM傳輸?shù)臄?shù)據隊形不能亂。就像下圖對應的情況。。。

然后其他的東西就比較細節了。用的時候再查也不遲。

07總結

寫到這個，你對AXI應該已經有個簡單的概念了。

AXI系列用處是用來傳輸數據的總線。

AXI-FULL作用是給定地址與傳輸數量，進行burst傳輸。

AXI-LITE作用是給定地址，單個數據的讀寫。

AXI-STREAM作用是不給地址，不給數量，像水管一樣靠last這個閥門傳輸數據。

具體用哪個，可以靈活選用。

但是據我自己的工程實踐，這種總線最好直接用ARM或者VIVADO提供的ip核。。雖然協議清楚，但是你不要頭鐵自己寫。否則BUG真實無窮無盡。
