一、芯片F(xiàn)LASH容量分類：

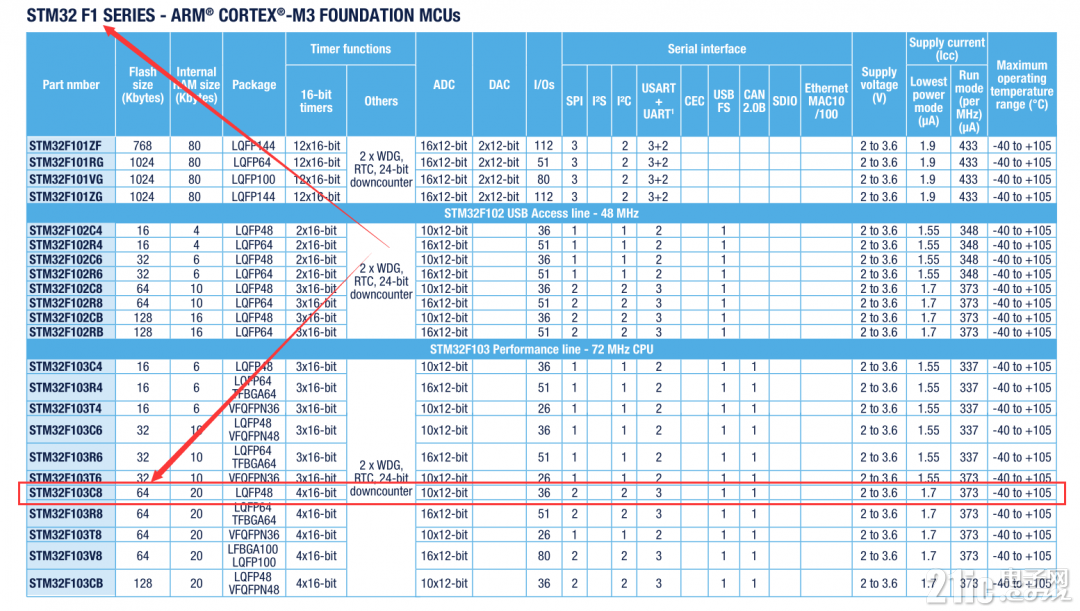

可以看到我們今天介紹的這款芯片的flash大小是64K的，網上也有人說它可以支持到128K，但是官方給出的解釋是前64K是有保證的，后面的無法保證，所以想要使用的小伙伴需要慎重。

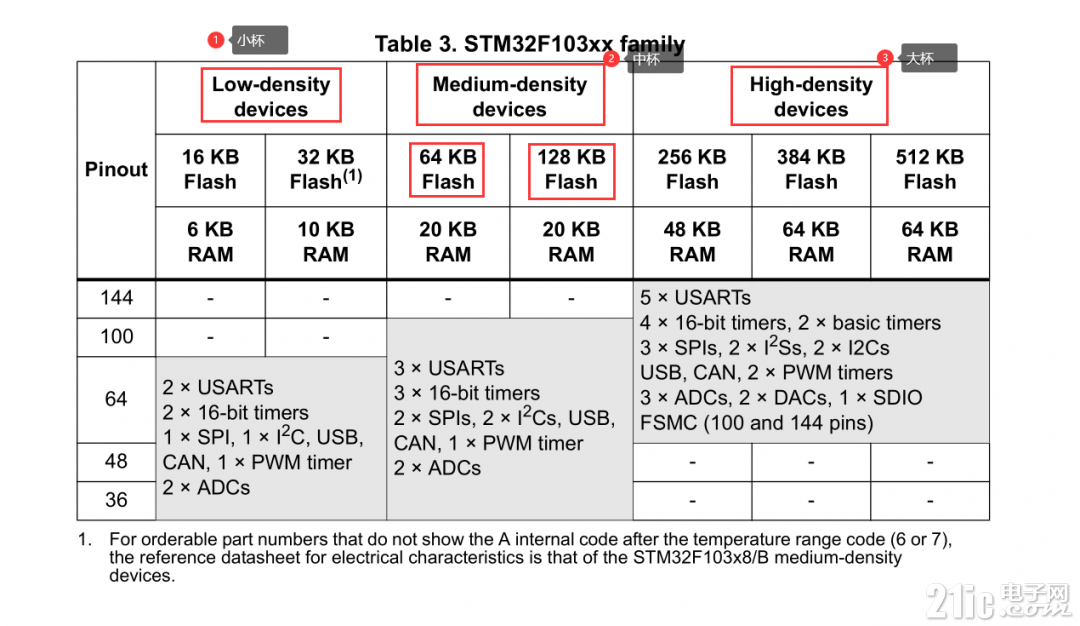

現在芯片的flash大小我們知道了，下面就可以看看這個flash是怎么劃分的了，通過芯片數據手冊，我們能看到今天說的STM32F103C8T6是屬于中等容量的設備。
既然是中等容量的設備了，那我們就來看看flash劃分吧，在STM32的閃存編程手冊中有這樣一段話：按照不同容量，存儲器組織成：
32個1K字節/頁(小容量)128個1K字節/頁(中容量)256個2K字節/頁(大容量)
這段話怎么理解呢，就是告訴我們小容量的設備（內存是6K和32K）的設備是由1K字節每頁組成的。
中容量的設備（內存是64K和128K）的設備是由1K字節每頁組成的。大容量的設備（內存是256K、384K和512K）的設備是由2K字節每頁組成的。
舉個例子吧：
一個芯片的存儲容量是64K，這64K是什么呢，就是64*1024個BYTE，一個BYTE是由8位0或1組成的，（比如0000 1111 這8個二進制數組成了一個字節，用十進制來說就是15）
小結一下：64K的flash可以存儲64*1024個字節的數據。
咱們繼續說，這64K的數據怎么劃分，存儲是按照頁為單位進行存儲的，一頁1K的容量，也就說一頁可以存儲1024個字節。
一共是多少頁？
答案是：64頁，我們看一下官方是不是這么說的。

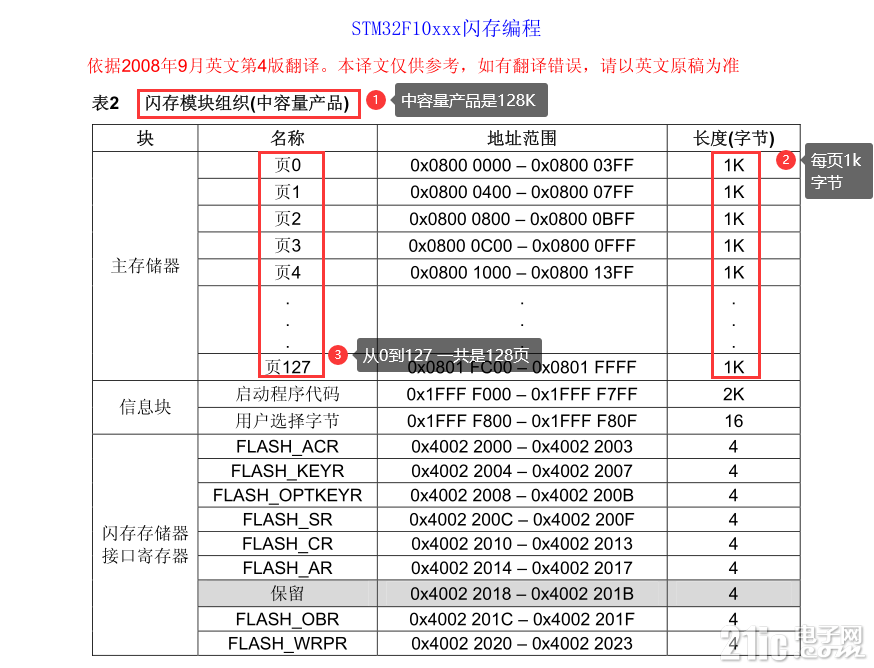

在閃存編程手冊里確實是這么說的，所以我們剛才說是64頁是正確的
二、 讀寫步驟：
上面我們知道了芯片是怎么分類的，下面我們就重點來講解一下芯片是怎么讀寫的。
內部flash我們參照HAL庫或者標準庫，直接調用ST公司給我們封裝好的庫進行編程就可以了，這里我用的是標準庫，有興趣的小伙伴可以去看看HAL庫。
是不是有小伙伴會疑問什么是標準庫，什么是HAL庫？
在這里給大家解釋一下，這兩個庫都是ST公司，直接把寄存器封裝成函數，供大家直接調用某一個函數，就可以完成各種寄存器的配置，不容大家直面芯片的寄存器，方便閱讀和使用，因?yàn)槊總€(gè)函數的名稱功能都是不一樣的，在調用前可以參考函數的注釋，在F0和F4的標準庫里甚至有每個函數的用法，不知道為什么在F1的庫里把使用步驟去掉了。
咱們繼續，讀寫的話庫函數分為：
/*------------ Functions used for all STM32F10x devices -----*/void FLASH_SetLatency(uint32_t FLASH_Latency);void FLASH_HalfCycleAccessCmd(uint32_t FLASH_HalfCycleAccess);void FLASH_PrefetchBufferCmd(uint32_t FLASH_PrefetchBuffer);void FLASH_Unlock(void);void FLASH_Lock(void);FLASH_Status FLASH_ErasePage(uint32_t Page_Address);FLASH_Status FLASH_EraseAllPages(void);FLASH_Status FLASH_EraseOptionBytes(void);FLASH_Status FLASH_ProgramWord(uint32_t Address, uint32_t Data);FLASH_Status FLASH_ProgramHalfWord(uint32_t Address, uint16_t Data);FLASH_Status FLASH_ProgramOptionByteData(uint32_t Address, uint8_t Data);FLASH_Status FLASH_EnableWriteProtection(uint32_t FLASH_Pages);FLASH_Status FLASH_ReadOutProtection(FunctionalState NewState);FLASH_Status FLASH_UserOptionByteConfig(uint16_t OB_IWDG, uint16_t OB_STOP, uint16_t OB_STDBY);uint32_t FLASH_GetUserOptionByte(void);uint32_t FLASH_GetWriteProtectionOptionByte(void); FlagStatus FLASH_GetReadOutProtectionStatus(void);FlagStatus FLASH_GetPrefetchBufferStatus(void);void FLASH_ITConfig(uint32_t FLASH_IT, FunctionalState NewState);FlagStatus FLASH_GetFlagStatus(uint32_t FLASH_FLAG);void FLASH_ClearFlag(uint32_t FLASH_FLAG);FLASH_Status FLASH_GetStatus(void);FLASH_Status FLASH_WaitForLastOperation(uint32_t Timeout);/*------------ New function used for all STM32F10x devices -----*/void FLASH_UnlockBank1(void);void FLASH_LockBank1(void);FLASH_Status FLASH_EraseAllBank1Pages(void);FLASH_Status FLASH_GetBank1Status(void);FLASH_Status FLASH_WaitForLastBank1Operation(uint32_t Timeout);
