自1992年引入以來，PCI（Peripheral Component Interconnect）標準一直是計算機系統內部通信的重要組成部分。隨著技術的進步，PCIe（Peripheral Component Interconnect Express）于2003年推出，它提供了一個更高效、更高帶寬的接口。隨著時間的發展，PCIe已經成為現代計算平臺的標準，從最初的1.0版本發展到了如今的6.0版本。

如果說AMBA AXI/ACE/CHI是SoC內部的總線，那么PCIe就是計算機板級的總線了。PCIe不僅支持高速數據傳輸，還具備低延遲、高可靠性和靈活性，這些特點使其成為連接各種外設（如顯卡、存儲設備、網絡適配器等）到主板的主要手段。無論是個人計算機還是企業級服務器，PCIe都是不可或缺的一部分。作為板級芯片和芯片互聯的主要數據通路，PCIe作用越來越重要。了解PCIe對一個SoC的從業者，是十分必要的。

1. PCIe基礎知識

• 什么是PCIe？

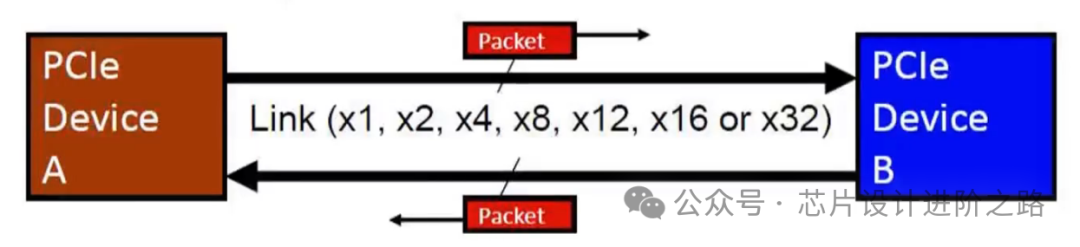

PCIe是一種點對點的高速串行連接方式，設計用于替代舊式的并行總線架構。它使用了分層的體系結構，其中每一層負責特定的功能：

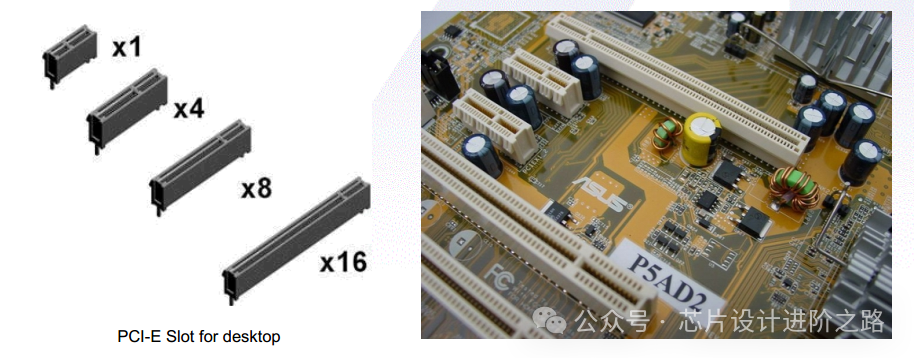

1.1 PCIE通道配置

PCI Express（PCIe）的通道配置是決定PCIe設備性能的關鍵因素。通道配置通常用“x”后跟一個數字表示，如x1、x4、x8、x16等，這個數字代表了有多少個獨立的PCIe通道被使用，即有幾個lane。這些配置影響了設備的帶寬和數據傳輸速率，從而影響了整體的系統性能。x32基本沒有產品實現過，所以一般最大是x16.

x1：這是最小的通道配置，只使用一個PCIe通道。盡管帶寬最低，但它足夠用于低帶寬需求的設備，如一些網絡適配器、聲卡或USB擴展卡。

x4：使用四個PCIe通道，提供了四倍于x1配置的帶寬。這樣的配置常用于需要更高帶寬但又不需要x8或x16帶寬的設備，如某些高速的存儲解決方案或中等帶寬需求的網絡卡。

x8：配置有八個PCIe通道，提供了八倍于x1配置的帶寬。x8通常用于高性能的存儲設備，如RAID控制器。

x16：這是最常見的高性能配置，使用16個PCIe通道，提供了16倍于x1配置的帶寬。x16配置主要用于圖形卡（GPU），因?yàn)檫@些設備需要非常高的帶寬來處理大量的圖形數據。

x32：雖然PCIe規范中定義了x32配置，但實際上很少見。理論上，x32配置將提供32倍于x1配置的帶寬，但由于成本、功耗和設計復雜性，大多數系統中并未采用這種配置。

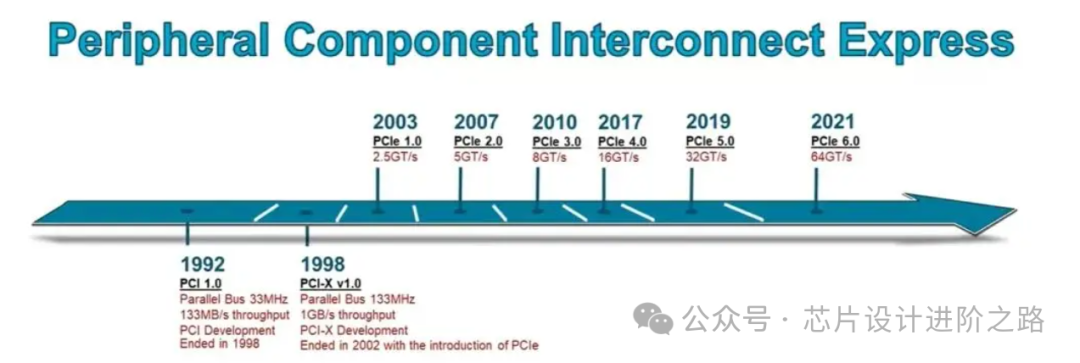

1.2 PCIe版本演變

• 從PCIe 1.0到最新版本的關鍵變化

• PCIe 1.0：提供2.5 GTps的單向帶寬，每個通道的最大傳輸速率為250 MB/s。

• PCIe 2.0：帶寬翻倍至5.0 GTps，每個通道的最大傳輸速率為500 MB/s。

• PCIe 3.0：再次翻倍至8.0 GTps，每個通道的最大傳輸速率為1 GB/s，同時提高了編碼效率，從8b/10b編碼改為128b/130b編碼。

• PCIe 4.0：帶寬達到16.0 GTps，每個通道的最大傳輸速率為2 GB/s。

• PCIe 5.0：最新版本，帶寬為32.0 GTps，每個通道的最大傳輸速率為4 GB/s。

• PCIe 6.0：帶寬達到64.0 GTps，每個通道的最大傳輸速率為8 GB/s，引入了PAM4調制技術，進一步提高傳輸效率。

對應表格如下：

1.3 版本兼容

PCIe設計時考慮了向下兼容性，即較新的設備可以在較老的系統上工作，盡管可能達不到最佳性能。例如，一個PCIe 4.0設備可以插入到PCIe 3.0插槽中，但只能以PCIe 3.0的速度運行。

1. PCIE架構及主要組件

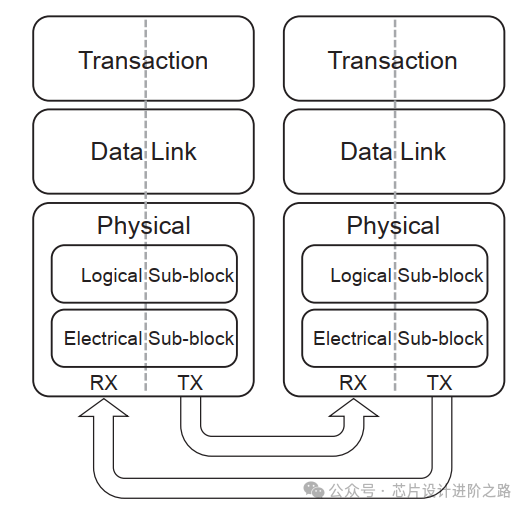

2.1 架構層次

PCIe架構可以分為以下幾層：

• 應用層：這不是PCIe規范正式定義的一部分，而是由具體實現者根據需求設計的部分。應用層決定了設備的功能和類型，例如存儲設備、網絡適配器或圖形卡。

• 事務層（Transaction Layer）：負責處理事務的初始化和完成，包括讀取、寫入、配置和中斷等操作。事務層還管理事務的優先級和流量控制，確保數據請求和響應的高效處理。

• 數據鏈路層（Data Link Layer）：分為兩個子層：

• 鏈路子層（Link Sublayer）：負責鏈路的建立、訓練、維護和錯誤檢測，確保數據包的準確傳輸。

• 物理媒體附件子層（Physical Media Attachment Sublayer）：負責數據的編碼和解碼，確保數據在物理層的正確傳輸。

• 物理層（Physical Layer）：包括電氣信號的生成、接收和處理，以及串行數據的編碼和解碼。物理層進一步細分為兩個子層：

• 電氣子層（Electrical Sublayer）：處理電氣信號的生成和接收，確保信號的完整性和穩定性。

• 介質訪問控制子層（Media Access Control Sublayer）：管理數據在物理介質上的傳輸，包括信號的編碼和解碼。

通過這種分層架構，PCIe能夠?qū)崿F(xiàn)高效、可靠的數據傳輸，滿足各種應用場景的需求。

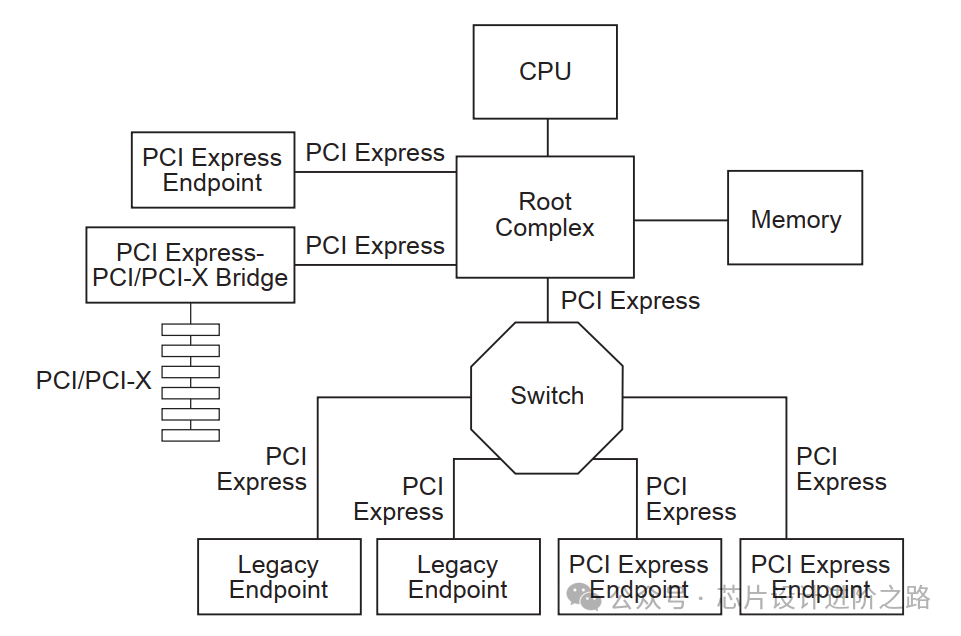

2.2 主要組件

PCIe架構的主要組件包括：

• Root Complex (RC)：通常位于系統主板上，與CPU緊密集成，作為PCIe架構的起點。Root Complex負責初始化和配置PCIe總線，管理事務處理，并提供到CPU和內存的接口。

• Switches：允許構建復雜的PCIe拓?fù)?，通過連接多個端點設備或其他Switches，實現靈活的系統架構。Switches可以擴展PCIe總線，允許更多設備連接到系統中，從而提高系統的擴展性和靈活性。Switch可以將一個上游端口連接到多個下游端口，實現多路徑傳輸。

• Endpoint (EP)：連接到PCIe總線的終端設備，如顯卡、存儲控制器、網絡適配器等。它們是PCIe總線的消費者，與Root Complex或Switches相連，執行具體的I/O操作和數據處理任務。

• PCI Express to PCI/PCI-X Bridge ：PCI Express 到 PCI/PCI-X 橋接器提供了一個連接PCI Express架構和PCI/PCI-X層次結構的接口，使現代PCI Express系統能夠與傳統的PCI或PCI-X設備兼容。

2.3 配置空間與地址映射

每個PCIe設備都有一個配置空間，其中包含了設備的信息和控制寄存器。配置空間分為多個寄存器，包括Vendor ID、Device ID、Class Code、BAR（Base Address Register）等。地址映射確保了主機能夠正確地尋址和通信，通過配置空間可以讀取和修改設備的狀態和設置。

1. PCIe硬件層次概要

PCI Express 使用數據包在組件之間傳輸信息。數據包在事務層和數據鏈路層形成，以攜帶信息從發送組件傳輸?shù)浇邮战M件。當傳輸?shù)臄?shù)據包流經其他層時，會被添加必要的附加信息，以便在這些層處理數據包。在接收端，這一過程相反，數據包從物理層表示形式轉換為數據鏈路層表示形式，最終（對于事務層數據包）轉換為接收設備的事務層可以處理的形式。下圖展示了事務級數據包信息通過各層的概念流程。

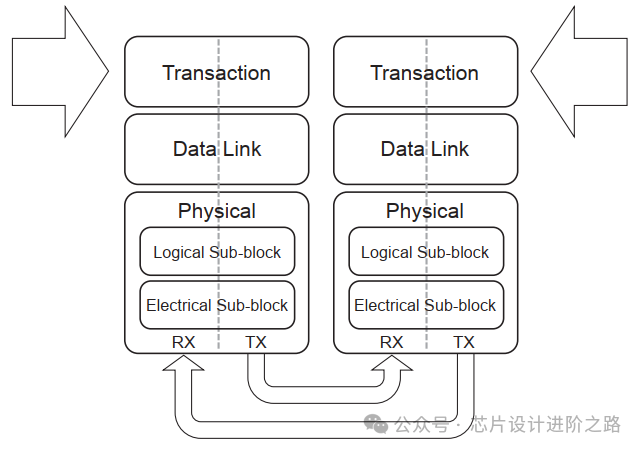

3.1 事務層（Transaction Layer）

架構的上層是事務層。事務層的主要職責是組裝和拆解事務層數據包（TLP）。TLP用于通信事務，如讀取和寫入，以及某些類型的事件。事務層還負責管理基于信用的流量控制。每個需要響應包的請求包都實現為分離事務。每個包都有一個唯一的標識符，使響應包能夠定向到正確的發起者。包格式支持不同的尋址形式，具體取決于事務的類型（內存、I/O、配置和消息）。包還可以具有諸如No Snoop、Relaxed Ordering和ID-Based Ordering (IDO)等屬性。

事務層支持四種地址空間：它包括三種PCI地址空間（內存、I/O和配置），并增加了消息空間。PCIe規范使用消息空間來支持所有先前的側帶信號，如中斷、電源管理請求等，作為帶內消息事務?？梢詫CI Express消息事務視為“虛擬線”，因?yàn)樗鼈兊男Ч窍四壳捌脚_實現中使用的大量側帶信號。

事務層傳輸?shù)幕締挝皇荰LP（Transaction Layer Packet），事務層包，是在 PCIe 鏈路上進行數據傳輸?shù)幕締挝?。TLP 包含了事務的所有必要信息，包括請求類型、目標地址、數據負載等。

TLP 通常由以下幾個部分組成：

• 包頭（Header）：包含有關事務的元數據，如事務類型、地址、長度、事務ID等。

• 數據負載（Data Payload）：包含實際要傳輸?shù)臄?shù)據。

• 尾部（Tail）：可選部分，通常用于表示 TLP 的結束。

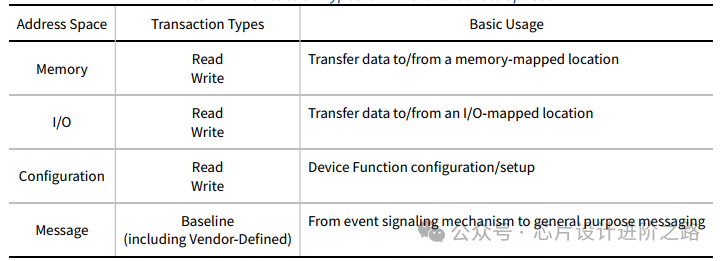

TLP 類型和四種地址空間對應：

• Memory Read/Write：用于內存讀寫操作。

• I/O Read/Write：用于 I/O 地址空間的讀寫操作。

• Configuration Read/Write：用于設備配置空間的讀寫操作。

• Message：用于發送控制信息，如中斷、電源管理命令等。

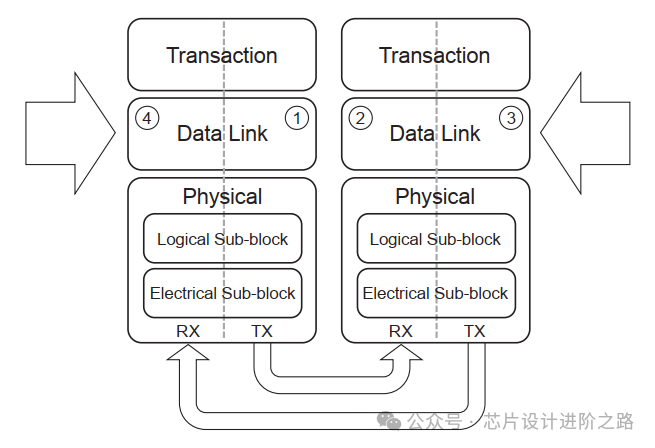

3.2 數據鏈路層（Data Link Layer）

PCIe鏈路的中間層是數據鏈路層，它作為事務層和物理層之間的中間階段。數據鏈路層的主要職責包括鏈路管理和數據完整性，包括錯誤檢測和錯誤糾正。

數據鏈路層的發送端接受由事務層組裝的TLP，計算并應用數據保護代碼和TLP序列號，然后提交給物理層進行跨鏈路傳輸。接收端的數據鏈路層負責檢查接收到的TLP的完整性，并將它們提交給事務層進行進一步處理。在檢測到TLP錯誤時，這一層負責請求重新傳輸TLP，直到信息正確接收，或確定鏈路已失效。

數據鏈路層還生成和消耗用于鏈路管理功能的包。為了區分這些包與事務層使用的TLP，當提到由數據鏈路層生成和消耗的包時，將使用術語數據鏈路層包（DLLP）。

數據鏈路層負責可靠地將事務層（Transaction Layer）提供的TLP（Transaction Layer Packet）通過PCI Express鏈路傳輸?shù)搅硪唤M件的事務層。數據鏈路層提供的服務包括：

數據交換

• 接受事務層提供的TLP并將其傳遞給物理層（Physical Layer）進行傳輸。

• 接受物理層從鏈路接收到的TLP并將其傳遞給接收事務層。

錯誤檢測和重試

• 生成TLP序列號和LCRC（Link Cyclic Redundancy Check）。

• 存儲已傳輸?shù)腡LP以支持?jǐn)?shù)據鏈路層重試。

• 對TLP和數據鏈路層包（DLLP）進行數據完整性檢查。

• 生成正確認和負確認DLLP。

• 提供錯誤報告和記錄機制的錯誤指示。

• 鏈路確認超時重播機制。

初始化和電源管理

• 跟蹤鏈路狀態并將其活動/復位/斷開狀態傳達給事務層。

數據鏈路層為PCIe鏈路執行三個關鍵服務：

1. 事務層數據包（TLP）的排序：由事務層生成的TLP按順序排列。

2. 確保TLP在兩個端點之間的可靠傳輸：通過確認協議（ACK和NAK信號）明確要求重傳未確認/錯誤的TLP。

3. 初始化和管理流量控制信用：確保鏈路的流量控制。

在發送端，數據鏈路層為每個出站TLP生成一個遞增的序列號。這個序列號作為每個傳輸TLP的唯一標識標簽，并插入到出站TLP的頭部。每個出站TLP的末尾還附加了一個32位的循環冗余校驗碼（在PCIe上下文中稱為鏈路CRC或LCRC）。

在接收端，接收的TLP的LCRC和序列號都在鏈路層進行驗證。如果LCRC檢查失?。ū砻鲾?shù)據錯誤），或者序列號不在范圍內（與上次有效接收的TLP不連續），則認為該TLP及其之后接收到的所有TLP無效并丟棄。接收器發送一個帶有無效TLP序列號的否定確認消息（NAK），請求重新傳輸該序列號之后的所有TLP。如果接收到的TLP通過了LCRC檢查且序列號正確，則認為它是有效的。鏈路接收器遞增序列號（跟蹤最后接收到的好TLP），并將有效的TLP轉發到接收器的事務層。發送一個ACK消息到遠程發送器，指示TLP成功接收（并且隱含地，所有具有過去序列號的TLP也成功接收）。

如果發送器接收到NAK消息，或者在超時期限內沒有收到任何確認（NAK或ACK），發送器必須重新傳輸所有沒有正面確認（ACK）的TLP。除非設備或傳輸介質持續故障，否則鏈路層向事務層呈現一個可靠的連接，因?yàn)閭鬏攨f(xié)議確保了在不可靠介質上的TLP傳輸。

除了發送和接收由事務層生成的TLP，數據鏈路層還生成和消耗數據鏈路層數據包（DLLP）。ACK和NAK信號通過DLLP進行通信，還有一些電源管理消息和流量控制信用信息（代表事務層）。

實際上，鏈路上未確認的TLP數量受兩個因素限制：發送器的重放緩沖區的大?。ū仨毚鎯λ袀鬏?shù)腡LP副本，直到遠程接收器確認它們）和接收器向發送器發出的流量控制信用。PCI Express要求所有接收器發出最低數量的信用（credits），以確保鏈路允許發送PCIConfig TLP和消息TLP。

3.3 PCIe物理層（Physical Layer）

物理層包括所有接口操作所需的電路，包括驅動器和輸入緩沖器、并行到串行和串行到并行轉換、PLL（鎖相環）和阻抗匹配電路。它還包括與接口初始化和維護相關的邏輯功能。物理層以實現特定的格式與數據鏈路層交換信息。這一層負責將從數據鏈路層接收到的信息轉換為適當?shù)拇懈袷?，并以與鏈路另一端連接的設備兼容的頻率和寬度進行傳輸。

PCI Express架構具有“hooks”，“hooks”指的是預先設計的機制或接口，用于支持未來的技術改進和性能提升。具體來說，這些“hooks”允許在未來引入更高的速度、更先進的編碼技術和新的傳輸介質，而不會對整個系統的架構造成重大改動。這些機制通常包括預留的參數、擴展接口或可配置的選項，以便在需要時進行更新或擴展。

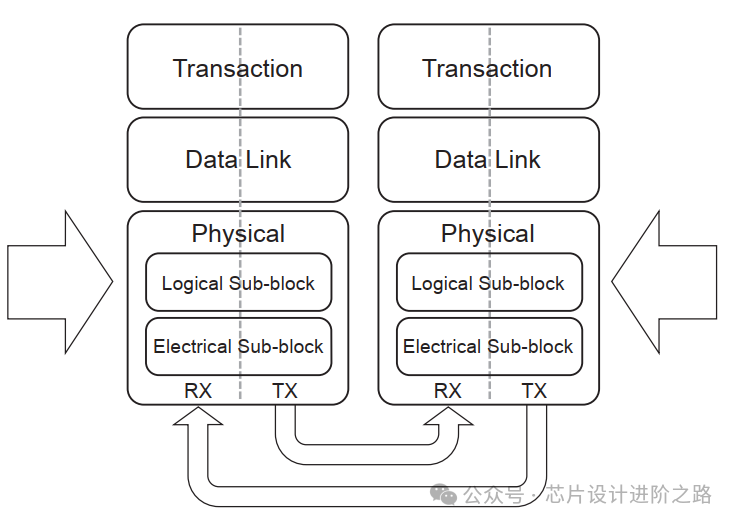

PCIe物理層規范分為兩個子層，分別對應電氣和邏輯規范。邏輯子層有時進一步劃分為MAC子層和PCS（物理編碼子層），盡管這種劃分不是PCIe規范的正式部分。

邏輯子塊有兩個主要部分：

• 傳輸部分（Transmit Section）：準備從數據鏈路層傳遞過來的出站信息，以便由電氣子塊進行傳輸。

• 接收部分（Receiver Section）：識別并準備接收到的信息，然后將其傳遞給數據鏈路層。

邏輯子塊和電氣子塊通過狀態和控制寄存器接口（或功能等效接口）協調每個收發器的狀態。邏輯子塊負責物理層的控制和管理功能。

編碼方式

PCI Express 使用不同的編碼方式，具體取決于數據速率：

• 當數據速率為 2.5 GT/s 或 5.0 GT/s 時，使用 8b/10b 編碼。

• 當數據速率大于或等于 8.0 GT/s 時，使用128b/130b編碼。

PCIe Spec只是規定了物理層需要實現的功能、性能與參數等，至于如何實現這些卻并沒有明確的說明。也就是說，廠商可以根據自己的需要和實際情況，來設計PCIe的物理層

3.4 鏈路效率（Efficiency of the link）

正如任何“網絡”通信鏈路一樣，一些“原始”帶寬被協議開銷所消耗。例如，PCIe 1.x 車道在物理層之上提供的數據速率為250 MB/s（單工）。這并不是有效負載帶寬，而是物理層帶寬。

額外信息：PCIe 車道必須攜帶額外的信息以實現完整功能。

這些額外的信息包括協議開銷，如編碼開銷、頭部信息、錯誤檢測和糾正碼等，這些都會占用一部分帶寬。因此，實際的有效負載帶寬會低于物理層帶寬。

對于PCI Express（PCIe）而言，協議開銷主要包括以下幾個方面：

1. 編碼開銷

8b/10b 編碼：在PCIe 1.x和2.x中使用8b/10b編碼。每8位數據被編碼為10位，這意味著編碼開銷為20%。

對于8b/10b編碼：

對于128b/130b 編碼：在PCIe 3.x及更高版本中使用128b/130b編碼。每128位數據被編碼為130位，這意味著編碼開銷為1.5625%。

1. 頭部開銷

• TLP 頭部：每個TLP（Transaction Layer Packet）都包含一個頭部，頭部大小取決于TLP的類型和復雜性。常見的TLP頭部大小在16字節到32字節之間。

• DLLP 頭部：每個DLLP（Data Link Layer Packet）也包含一個頭部，頭部大小通常較小，約為4字節。

1. 錯誤檢測和糾正碼

• CRC（Cyclic Redundancy Check）：用于檢測數據傳輸中的錯誤。對于TLP，使用32位的LCRC（Link Cyclic Redundancy Check）。

• ECRC（Enhanced Cyclic Redundancy Check）：用于增強數據傳輸?shù)目煽啃?，通常?2位。

1. 控制符號（Control Symbols）

• 有序集（Ordered Sets）：用于鏈路管理，如鏈路訓練和狀態管理。常見的有序集包括SKP（Skip Ordered Set）和TS（Training Sequence）。

• 空閑符號（Idle Symbols）：用于維持鏈路的活動狀態，防止鏈路進入低功耗模式。

舉例來說，假設我們有一個PCIe 1.x通道，其物理層帶寬為250 MB/s（單工), 我們來計算一下有效負載帶寬

1. 編碼開銷：

• 8b/10b編碼的開銷為20%，因此實際的物理層帶寬為：

1. 頭部開銷：

假設每個TLP的頭部為16字節，每個TLP的數據負載為1024字節，則每個TLP的總大小為1040字節。

頭部開銷為：

1. 錯誤檢測和糾正碼：

假設每個TLP的LCRC為32位（4字節），則每個TLP的總大小為1044字節。

錯誤檢測開銷為：

1. 控制符號：

1. 控制符號的開銷通常較小，假設為1%。

綜合以上開銷，有效負載帶寬可以估算為：

1. PCIe電源管理（Power Management）

在低功耗越來越重要的今天，功耗管理是一個協議非常重要的部分，有可能是成功的關鍵部分。

PCIe協議規定的電源管理狀態如下：

• D狀態：與特定功能相關聯

• D0：操作狀態，消耗最多的電能

• D1 和 D2：中間省電狀態

• D3 Hot：非常低的電能狀態

• D3 Cold：斷電狀態

• L狀態：與特定鏈路相關聯

• L0：操作狀態

• L0s, L1, L1.0, L1.1, 和 L1.2：各種低電能狀態

電源管理提供以下服務：

• 識別功能的電源管理能力的機制

• 將功能轉換到特定電源管理狀態的能力

• 通知功能的當前電源管理狀態

• 在特定事件上喚醒系統的選項

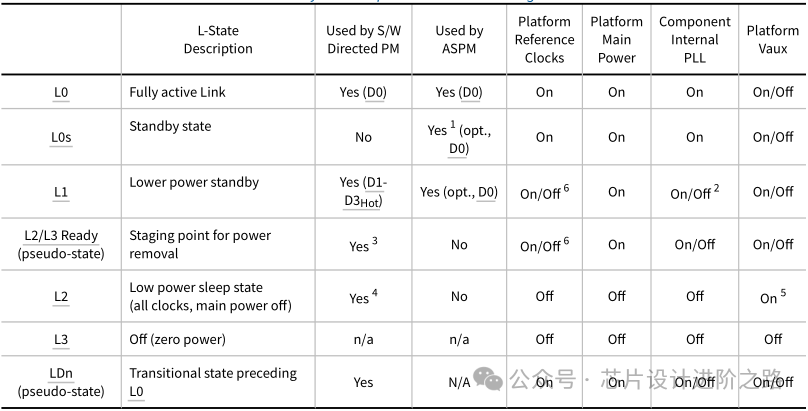

PCI Express (PCIe) 鏈路電源管理狀態旨在在鏈路不主動傳輸數據時減少功耗。這些狀態由活動狀態電源管理 (ASPM) 管理，并且可以由硬件自主地進入和退出。下面是鏈路電源管理狀態總結表。詳細的信息內容非常多，可以查閱PCIe的協議。

總結

PCIe憑借其卓越的性能、靈活的設計和強大的生態系統，將繼續在未來的計算平臺中發揮核心作用。隨著技術的不斷進步，我們可以期待PCIe帶來更多的創新和可能性。例如，未來的PCIe版本可能會引入更高的帶寬、更低的延遲和更強的安全性，以滿足日益增長的計算需求。

對于希望利用PCIe技術的開發者和工程師來說，了解其底層機制和高級特性至關重要。此外，關注最新的標準更新和技術趨勢也是必不可少的。建議開發者和工程師：

• 學習 PCIe 的英文資料最經典的是 Mindshare 的PCI Express SYSTEM ARCHITECTURE，網上有英文版本和中文版本，找不到的可以留下郵箱我發給你。

• 深入學習PCIe協議規范，掌握其物理層、數據鏈路層和事務層的詳細工作原理。

• 關注PCIe的最新版本和標準更新，了解新的特性和優化。

• 以PCIe的IP為抓手，深入學習PCIe的硬件實現。

PCIe協議非常復雜，內容眾多，這里也只是簡單介紹。也不算深入了解，只是對全貌做了一個基本介紹。需要做PCIe相關工作的，還是需要在了解全貌的基礎上，以年為單位的深入去理解它。網上資料很多，還是以協議為根本。
