問題引入

UVM中，phase機制是一個基本而又非常核心的特性之一，uvm phase將驗證環境的運行劃分為不同的階段，如build, configue, reset, main等。每個phase階段可對應著環境或者DUT的初始化或者處理過程。

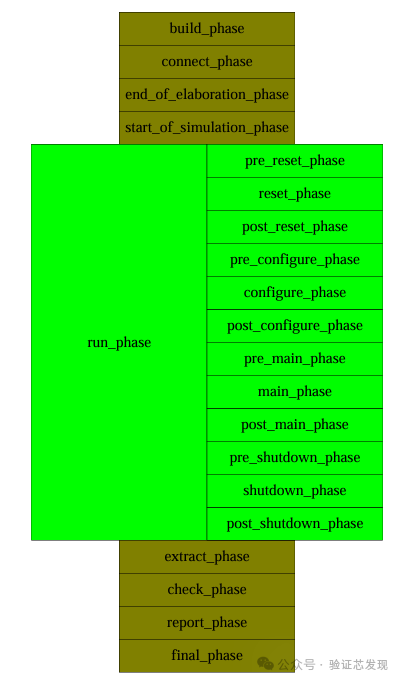

phase的執行機制遵循UVM的"樹"結構，從top-down角度看，有自上而下和自下而上的phase區別。也有function phase 和 task phase之分，區別在于是否消耗仿真時間。uvm中定義的phase如下所示：

UVM已有的phase機制已經可以解決大家絕大部分的場景需求。

近期項目驗證架構調整，遇到這樣的需求。簡化來說，SoC驗證環境中會集成數十個子系統的驗證UVC(有uvm_test, uvm_env,agent), 其中env A 和env B的初始化build有約束，需要保證env B的build phase內容在env A之前完成。

解決方案：

根據這個需求，其實有這樣幾個解決辦法。

1. 將env A和env B build_phase中有約束的部分上移，將需要協調同步的內容放到uvm_test中的build_phase中實現。這樣就需要Block level和SoC level在集成時進行區別處理。

2. 將uvm_env的實例名按字典排序。在uvm_phase或者樹的遍歷中，按照字典序進行，因此可以將env B和env A的實例名按字典序命名。

3. 如果是類似隨機的過程的代碼，可以嘗試將env B的該部分代碼放到new函數中。new函數會在build_phase前執行。

4. 給env B建立一個自定義phase, 該phase在build_phase之前執行，完成同步。

因此就對自定義phase的實現進行了小小的嘗試和solution的package設計，有幾種方路線可選：

1. UVM推薦的經典實現
2. 基于UVM預先埋入的回調函數實現
3. 基于interface class的插件式方法
4. 基于AOP(Aspect Oriented Programming)實現

先介紹第一種的經典做法。

自定義phase實現之: UVM經典推薦

自定義phase的實現，也能找到一些開源的代碼，主要步驟：

1. 根據所需，選擇function phase還是task phase。并實現對應的exec_function或者exec_task。

2. 獲取uvm_domain句柄。function phase對應uvm_domain::get_common_domain()。task phase使用uvm_domain::get_uvm_domain()。

3. 獲取domain中需要插入phase的位置

4. 調用uvm_domain的add函數，將自定義的phase插入到指定位置。

5. 擴展包含新的phase的uvm組件

下面以建立一個pre_build_phase為例，相關代碼如下。

user_pre_build_test

先新建一個包含pre_build_phase的base component, 根據需求繼承uvm_test或者uvm_env。然后用戶的component均此component擴展。

class?user_pre_build_test?extends?uvm_test;
? ??`uvm_component_utils(pre_build_test)
? ??
? ??functionnew?(string?name="pre_build_test",uvm_component parent=null);
? ? ? ??super.new(name,parent);
? ??endfunction

? ??virtualfunctionvoid?pre_build_phase(uvm_phase phase);
? ??endfunction

endclass

class?user_test?extends?user_pre_build_test;
? ??`uvm_component_utils(user_test)

? ??functionnew?(string?name="pre_build_test",uvm_component parent=null);
? ? ? ??super.new(name,parent);
? ??endfunction

? ??virtualfunctionvoid?build_phase(uvm_phase phase);
? ? ? ??super.build_phase(phase);
? ? ? ??`uvm_info(get_type_name, "Here is build_phase", UVM_NONE)
? ??endfunction

? ??virtualfunctionvoid?pre_build_phase(uvm_phase phase);
? ? ? ??`uvm_info(get_type_name, "Here is pre_build_phase", UVM_NONE)
? ??endfunction
endclass

user_pre_build_phase

實現pre_build_phase的class, 可以參考uvm_build_phase的實現。如果是task類選的phase，需要繼承uvm_task_phase, 實現exec_task, 可以參考uvm_main_phase的實現。

class?user_pre_build_phase?extends?uvm_topdown_phase;
? ??localstatic?user_pre_build_phase m_inst;

? ??staticconststring?type_name =?"user_pre_build_phase";

? ??protectedfunctionnew(string?name="user_pre_build_phase");
? ??endfunction

? ??staticfunction?user_pre_build_phase get();
? ? ? ??if(m_inst ==?null) m_inst =?new();
? ? ? ??return?m_inst;
? ??endfunction

? ??virtualfunctionstring?get_type_name();
? ? ? ??return?type_name;
? ??endfunction

? ??virtualfunctionvoid?exec_func(uvm_component comp, uvm_phase phase);
? ? ? ? user_pre_build_test t;
? ? ? ??if($cast(t,comp) )?begin
? ? ? ? ? ? t.pre_build_phase(phase);
? ? ? ??end
? ??endfunction
endclass

uvm_domain.add(...)

最后在TB的initial里將user_pre_build_phase插入到build_phase之前即可。

module?tb;
? ??import?uvm_pkg::*;
? ??initialbegin
? ? ? ? uvm_domain sim_common_domain;
? ? ? ? uvm_phase ?target_phase;
? ? ? ? sim_common_domain = uvm_domain::get_common_domain();
? ? ? ? target_phase = sim_common_domain.find(uvm_build_phase::get() );
? ? ? ? sim_common_domain.add(
? ? ? ? ? ??.phase(user_pre_build_phase::get() ),
? ? ? ? ? ??.with_phase(null?),
? ? ? ? ? ??.after_phase(null?),
? ? ? ? ? ??.before_phase(target_phase )
? ? ? ? );
? ??end

? ??initialbegin
? ? ? ? run_test();
? ??end
endmodule

根據上面的代碼可以逐步實現所需要的phase實現，可以看到期望的輸出，也是比較基礎和經典的代碼。后幾種方法可以進一步提升自定義phase的易用性和集成性。因?yàn)樽罱也坏娇捎玫腣CS平臺了，其他的方法后續再更新。
