緩存一致性簡介

對于單核CPU來說，不存在數據一致性問題；然而對于多核系統來說，不同CPU上的cache和ram可能具有同一個數據的多個副本。這就會導致數據觀察者（CPU/GPU/DMA）能看到的數據不一致。

因此，維護cache一致性就非常有必要。維護cache一致性的關鍵是需要跟蹤每個Cache Line的狀態，并且根據讀寫操作和總線上相應的傳輸內容來更新Cache Line在不同CPU核心上的Cache Hit狀態。

維護cache一致性有軟件和硬件兩種方式?，F(xiàn)在大多數處理器都采用硬件來維護。在處理器中通過cache一致性協議來實現，這些協議維護了一個有限狀態機，根據存儲器讀寫指令/總線上的傳輸內容，進行狀態遷移/相應的cache操作來維護cache一致性。

cache一致性協議本質上是如果通過硬件鎖定cache line的協議，以cache line為粒度，提高效率。

MESI協議

MESI協議（Write-Once總線監聽協議），MESI這四個字母分別代表Modify、Exclusive、Shared和Invalid。Cache Line的狀態必須是這四個中的一種。前三種狀態均是數據有效下的狀態。Cache Line有兩個標志-臟和有效。臟代表該數據和內存不一致。只有干凈的數據才能被多個Cache Line共享。

MESI狀態描述如下：

狀態	描述	監聽任務
M 修改（Modify）	該緩存行有效，數據被修改了，和內存中的數據不一致，該數據只存在于本緩存行中	緩存行必須時刻監聽所有試圖讀該緩存行相對應的內存的操作，其他緩存須在本緩存行寫回內存并將狀態置為E之后才能操作該緩存行對應的內存數據
E 獨享、互斥（Exclusive）	該緩存行有效，數據和內存中的數據一致，該數據只存在于本緩存行中	緩存行必須監聽其他緩存讀主內存中該緩存行相對應的內存的操作，一旦有這種操作，該緩存行需要變成S狀態
S 共享（Shared）	該緩存行有效，數據和內存中的數據一致，數據同時存在于其他緩存中	緩存行必須監聽其他緩存是該緩存行無效或者獨享該緩存行的請求，并將該緩存行置為I狀態
I 無效（Invalid）	該緩存行數據無效	無

對一條cache line的操作有如下幾種：

操作類型	描述
本地讀(local read)	本地CPU讀取Cache Line
本地寫(local write)	本地CPU更新Cache Line
遠程讀(Remote read)	來自其他cpu的讀cache信號
遠程寫(Remote write)	來自其他cpu的寫cache信號

MESI狀態及變化

M狀態跳變

如果cache line當前狀態為M，那么下一個狀態有以下幾種情況：

當前狀態	操作	行為	下一個狀態
M	本地讀(local read)	從該cache line中讀數據，狀態不變	M
M	本地寫(local write)	往該cache line中寫數據，狀態不變	M
M	遠程讀(Remote read)	如果有其他cpu來讀該cache line必須完成如下操作：該cache line先寫到內存中；其他cpu讀內存中的數據；該cache line中的數據同時存在于多個cpu，狀態修改為共享S;	S
M	遠程寫(Remote write)	如果有其他cpu來寫該cache line必須完成如下操作：該cache line先寫到內存中；其他cpu讀內存中的數據；其他cpu修改讀到的cache line數據；該cache line中的數據在其他cpu中被修改了，狀態必須修改為無效I;	I

E狀態跳變

如果cache line當前狀態為E，那么下一個狀態有以下幾種情況：

當前狀態	操作	行為	下一個狀態
E	本地讀(local read)	從該cache line中讀數據，狀態不變	E
E	本地寫(local write)	往該cache line中寫數據，狀態改變成修改過：M	M
E	遠程讀(Remote read)	如果有其他cpu來讀該cache line必須完成如下操作：其他cpu讀內存中的數據；該cache line中的數據同時存在于多個cpu，狀態修改為共享S;	S
E	遠程寫(Remote write)	如果有其他cpu來寫該cache line必須完成如下操作：其他cpu讀內存中的數據；其他cpu修改讀到的cache line數據；該cache line中的數據在其他cpu中被修改了，狀態必須修改為無效I;	I

S狀態跳變

如果cache line當前狀態為S，那么下一個狀態有以下幾種情況：

當前狀態	操作	行為	下一個狀態
S	本地讀(local read)	從該cache line中讀數據，狀態不變	S
S	本地寫(local write)	往該cache line中寫數據，狀態修改為M; 其他擁有該cache line備份的cpu的cache都必須置為無效狀態I	M
S	遠程讀(Remote read)	如果有其他cpu來讀該cache line必須完成如下操作：由于cache line和內存中數據一樣，其他cpu讀內存中的數據；該cache line中的數據同時存在于多個cpu，狀態仍然為共享S;	S
S	遠程寫(Remote write)	如果有其他cpu來寫該cache line必須完成如下操作：由于cache line和內存中數據一樣，其他cpu讀內存中的數據；其他cpu修改讀到的cache line數據；該cache line中的數據在其他cpu中被修改了，狀態必須修改為無效I;	I

I狀態跳變

如果cache line當前狀態為S，那么下一個狀態有以下幾種情況：

當前狀態	操作	行為	下一個狀態
I	本地讀(local read)	從內存中讀cache line，存在三種情況：如果該cache line不存在于其他cpu中，那么狀態改變成E; 如果該cache line存在于其他cpu的cache中，并且其他cpu中沒有修改這個cache line，那么狀態改變?yōu)镾; 如果該cache line存在于其他cpu的cache中，并且其他cpu中修改了這個cache line，那么只會有一個cpu中保留了這個cache line并且狀態為M, 首先這個cpu必須把cache line寫回內存; 然后本地cpu讀該cache line，兩個cpu中的cache line狀態都變成S;	S或E
I	本地寫(local write)	從內存中讀cache line，然后修改該cache line，狀態修改為M; 如果其他cpu存在該cache line的備份，那么這些備份必須修改為無效I；	M
I	遠程讀(Remote read)	本地cache為無效狀態，其他cpu讀不影響本地狀態；	I
I	遠程寫(Remote write)	本地cache為無效狀態，其他cpu讀不影響本地狀態；	I

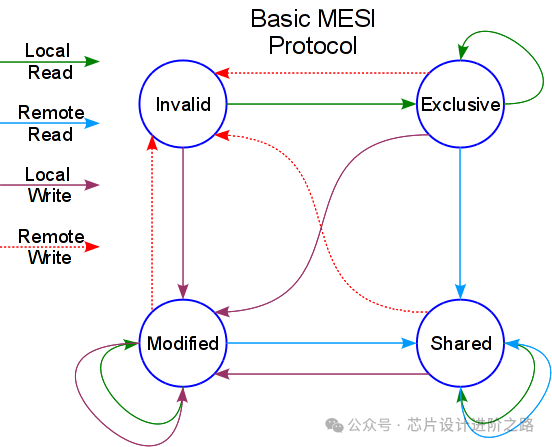

MESI狀態機

MESI協議多個狀態的最終狀態機如下：

MESI協議的缺點

如果由特定塊上的各種高速緩存執行連續讀取和寫入操作，則每次都必須將數據刷新到總線上。因此，主存儲器將在每次沖洗時拉動它并保持清潔狀態。但這不是一項要求，只是由于MESI的實施而導致的額外開銷。MOESI協議克服了這一挑戰。

MOESI協議

MOESI協議引入了一個O(Owned)狀態，并在MESI協議的基礎上，進行了重新定義了S狀態，而E、M和I狀態和MESI協議的對應狀態相同。

O位。O位為1表示在當前Cache 行中包含的數據是當前處理器系統最新的數據拷貝，而且在其他CPU中一定具有該Cache行的副本，其他CPU的Cache行狀態為S。如果主存儲器的數據在多個CPU的Cache中都具有副本時，有且僅有一個CPU的Cache行狀態為O，其他CPU的Cache行狀態只能為S。與MESI協議中的S狀態不同，狀態為O的Cache行中的數據與存儲器中的數據并不一致。
S位。在MOESI協議中，S狀態的定義發生了細微的變化。當一個Cache行狀態為S時，其包含的數據并不一定與存儲器一致。如果在其他CPU的Cache中不存在狀態為O的副本時，該Cache行中的數據與存儲器一致；如果在其他CPU的Cache中存在狀態為O的副本時，Cache行中的數據與存儲器不一致。

MOESI協議優點

MOESI協議是MESI協議的一個更復雜的版本，它避免了當另一個處理器嘗試讀取時，需要將臟緩存行（dirty cache line）寫回主內存的情況。相反，Owned狀態允許處理器直接向其他處理器提供修改后的數據。當兩個CPU之間的通信延遲和帶寬顯著優于主內存時，這種方式是有益的。一個例子是具有每核L2緩存的多核CPU。

盡管MOESI協議能夠快速地從緩存中共享臟緩存行，但它不能快速共享干凈的緩存行。如果一個緩存行相對于內存是干凈的并且處于共享狀態，那么對該緩存行的任何監聽請求都將從內存中填充，而不是從緩存中。

如果處理器希望寫入一個Owned緩存行，它必須通知其他正在共享該緩存行的處理器。根據具體實現，它可能只是告訴它們使它們的副本失效（將其自己的副本移動到Modified狀態），或者它可能告訴它們用新內容更新它們的副本（保留其自己的副本在Owned狀態）。

MOESI協議相比于MESI協議的優點是，當在其他CPU cache中發生Read hit時候，不需要將數據寫回存儲器，而是將數據從一個CPU直接傳到另一個CPU，提高了cache利用率。

MOESI具體狀態跳變這里就不重復的推演了，有興趣的可以自己試一下。

ACE 是按照MOESI協議來實現的。

后記

技術很重要，技術背后的思想更重要！

技術背后的某些思想就是你解決以后問題的鑰匙。我的文章可能一篇中知識點不太多，但是力求讓你能深入理解，為你進階打下基礎。如果有一點點收獲，也算是我對中國芯片行業的一點點貢獻吧。
