在DDR技術的演進過程中，ODT（On-Die Termination）和OCD（Off-Chip Driver Calibration）成為了確保信號完整性和提升數據傳輸效率的關鍵技術。ODT通過在內存芯片內部實現阻抗匹配，有效減少了信號反射和干擾，而OCD則通過動態調整輸出驅動強度，優化了信號的穩定性和傳輸質量。本文將基于DDR3深入探討這兩種技術的工作原理、應用場景及其對DDR性能的提升作用。

一、ODT（On-Die Termination）& ZQ Calibration

1). 什么是ODT

ODT（On-Die Termination） 是一種在DDR3 SDRAM芯片內部集成的終端電阻技術。它用于減少信號反射和提高信號完整性，從而確保數據傳輸?shù)目煽啃院托阅堋?/span>

在DDR內存架構中，一個內存通道可以連接多個Rank，這些Rank共享數據線和地址線。數據信號會順序傳遞至每個Rank，而在信號鏈路的末端，由于信號反射，可能會對原始信號造成影響。信號反射會導致信號失真，增加噪聲，甚至可能導致數據錯誤。

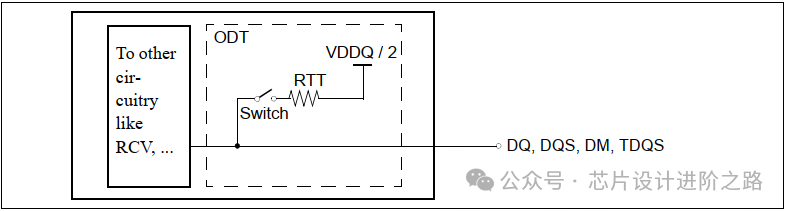

為了減少這種影響，需要在鏈路末端添加終端電阻以吸收反射波。在早期的DDR技術中，這些終端電阻通常被放置在PCB板上，但由于多種因素，其效果并不理想。因此，在DDR2技術中，終端電阻被集成到了DDR顆粒內部，這種技術被稱為On-Die Termination（ODT）。ODT指的是在硅芯片，即DDR顆粒內部的終端電阻。

ODT技術的主要目的是確保DQS、RDQS、DQ和DM信號在終端電阻處得到充分衰減，避免這些信號在電路中產生反射，從而增強信號的完整性。根據JESD標準描述，ODT功能旨在通過允許DRAM控制器獨立地為任意數量的DRAM設備開啟或關閉終端電阻，來提升內存通道的信號完整性。這一特性不僅優化了信號傳輸，還降低了PCB設計的復雜性，減少了IO功耗，并提高了系統的整體性能。

ODT特性在自刷新模式下被關閉且不受支持。

2）ZQ Calibration

ZQ校準是DDR內存系統中用于精確阻抗校準的一項技術。它并不是一個固定的電阻值，而是一個校準過程，其目的是在溫度和電壓變化的情況下，保持信號完整性和輸出信號的強度。

ZQ校準通過使用一個外部的高精度電阻（ZQ引腳，通常是240Ω±1%）作為參考，來自動校驗數據輸出驅動器導通電阻與ODT（On-Die Termination）的終結電阻值。

過程:

內存芯片通過ZQ引腳測量外部標準電阻的阻抗。
內部校準電路調整輸出驅動器的阻抗，使其與外部標準電阻的阻抗匹配。
校準完成后，內存芯片內部的阻抗設置將被保存，以供后續操作使用。

校準類型:

ZQCL (ZQ Calibration Long): 長校準操作，通常在上電初始化或系統復位后進行，持續時間較長，確保阻抗匹配的準確性。

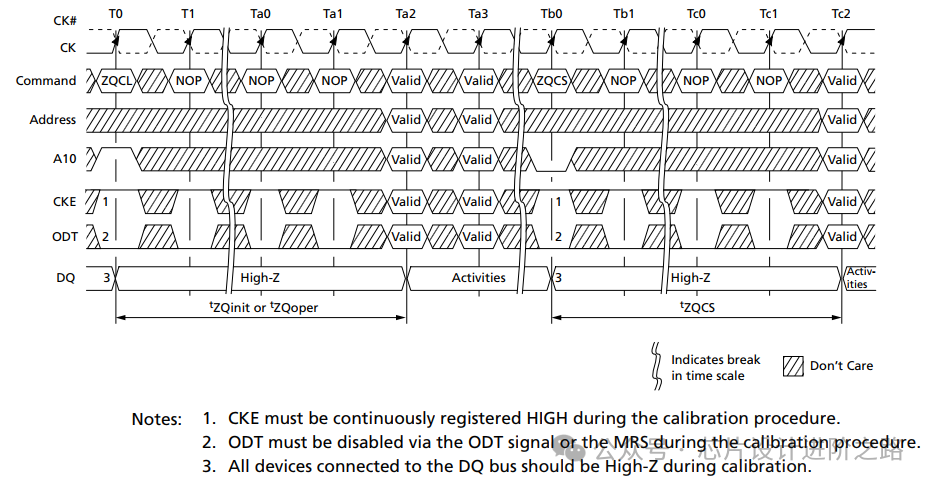

ZQCS (ZQ Calibration Short): 短校準操作，通常在系統運行過程中定期進行，持續時間較短，用于快速校準阻抗變化。

ZQ校準與ODT有直接的關聯。ODT是DDR3及更高版本中引入的功能，它通過在DRAM芯片內部提供適當?shù)淖杩蛊ヅ鋪頊p少信號反射，保證數據傳輸?shù)臏?zhǔn)確性。然而，內部電阻會因為制程、溫度、電壓（PTV）的變化而有所偏差，這就需要ZQ校準來調整，以確保ODT的阻抗能夠適應這些變化，維持信號完整性。

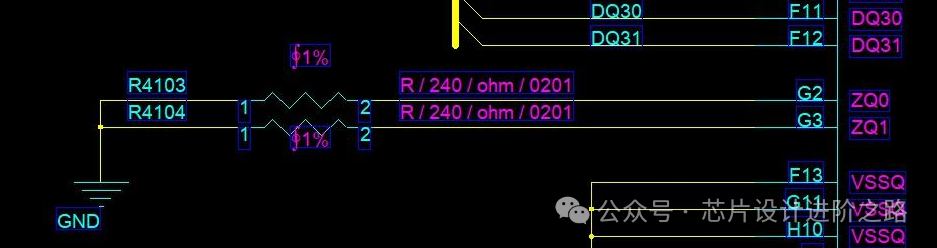

在DDR3中，ZQ校準同時應用于輸出驅動器和ODT。每個DRAM的ZQ引腳連接到一個外部精密的240Ω電阻，這個電阻可以在不同的設備之間共享。ZQ校準通過片上校準引擎（On-Die Calibration Engine, ODCE）來自動進行，確保輸出阻抗與ODT的終結電阻值正確設置，以適應環境變化，保持最優化的通信效果。校準后的ODT值可以顯著減少不必要的信號反射，同時由于增加了電阻負載，信號擺幅的衰減也很小，由此產生的更純凈的數據信號可實現更高的數據傳輸速率。

3). Nominal ODT & Dynamic ODT

ODT的配置值稱為Rtt，由DDR初始化過程的MR模式寄存器配置決定。DDR3中，ODT的配置模式有兩種，分為標標準ODT(Nominal ODT)和動態ODT(Dynamic ODT)。

標準ODT（Nominal ODT）

定義：標準ODT的配置值稱為Rtt_nom，它是DDR3內存模塊在正常工作狀態下的默認ODT設置。
控制方式：在標準ODT模式下，ODT的開關狀態由內存控制器通過ODT管腳信號控制?？刂破靼l(fā)送高電平信號以打開ODT。這是一種靜態配置。
配置：Rtt_nom的值由模式寄存器1（MR1）中的M9、M6、M2位決定。這些位的組合決定了ODT的阻抗值。
阻抗值選擇：在寫操作過程中，如果使用Rtt_nom，那么只有RZQ/2、RZQ/4、RZQ/6三個阻抗值可以選擇。這里的RZQ指的是DDR總線的特征阻抗。
應用場景：適用于對信號完整性要求較高且不需要頻繁調整終端電阻的應用。適用于簡單的系統設計，不需要復雜的動態控制邏輯。

動態ODT（Dynamic ODT）

定義：動態ODT允許DDR內存模塊在不需要發送模式寄存器設置（MRS）指令的情況下，根據當前的工作條件動態調整ODT的配置值。
配置值：動態ODT的配置值稱為Rtt_wr，這個值在模式寄存器2（MR2）中配置。

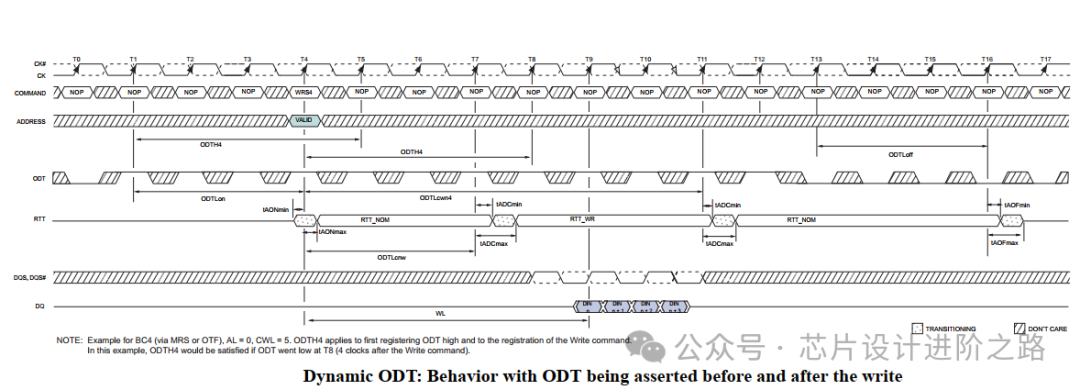

工作方式：當動態ODT功能被使能后，DDR內存模塊可以在接收到寫命令時，在Rtt_nom和Rtt_wr之間動態切換ODT值。這種動態調整有助于優化不同工作條件下的信號完整性。
優勢：動態ODT可以根據數據模式、頻率或溫度的變化而動態變化，從而提供更好的信號完整性和系統性能。
應用場景：適用于對信號完整性和功耗優化要求較高的復雜系統。適用于需要頻繁調整終端電阻狀態以適應不同操作類型的高性能應用。

二、OCD（On-Chip Driver）

1）什么是OCD

OCD（Off-Chip Driver）是DDR-II開始引入的一項技術，OCD功能在DDR-II中是可選的，它主要用于調整I/O接口端的電壓，以補償上拉與下拉電阻值，從而調整DQS（數據選通信號）與DQ（數據信號）之間的同步，確保信號的完整與可靠性。OCD的主要作用在于減少DQ和DQS之間的傾斜，提高信號的完整性和控制電壓來提高信號品質。

在OCD的調校過程中，會分別測試DQS高電平和DQ高電平，以及DQS低電平和DQ高電平的同步情況。如果不滿足要求，則通過設定突發長度的地址線來傳送上拉/下拉電阻等級（加一檔或減一檔），直到測試合格才退出OCD操作。

OCD技術在普通臺式機上可能并沒有什么作用，因為一般情況下對應用環境穩定程度要求并不太高。但是，它的優點主要體現在對數據完整性非常敏感的服務器等高端產品領域。在這些高端應用中，OCD能夠確保數據傳輸?shù)臏?zhǔn)確性和可靠性，尤其是在高速數據傳輸和復雜的工作環境中。

2) OCD校準過程

(1)初始化:

描述: 在DDR3 SDRAM初始化過程中，內存控制器發送OCD校準命令，啟動校準過程。

命令格式: 通過模式寄存器設置（MRS）命令來啟動OCD校準。

地址線: 設置特定的地址線以選擇OCD校準模式。

(2)讀取校準數據:

描述: 內存芯片內部的校準電路開始讀取和分析校準數據。

過程: 內存芯片通過內部的延遲鏈路和比較器，測量和調整各個信號的延遲。

(3)調整內部延遲:

描述: 根據讀取的校準數據，內存芯片調整內部延遲，以確保數據和控制信號在正確的時間到達目標位置。

過程: 內存芯片內部的延遲單元（Delay Elements）會被動態調整，以優化信號時序。

(4)存儲校準結果:

描述: 調整后的延遲值被存儲在OCR中，以便在后續操作中使用。

過程: 內存控制器可以通過讀取OCR來獲取校準結果，并根據需要進行進一步的調整。

(5)驗證校準結果:

描述: 內存控制器驗證校準結果，確保信號時序符合要求。

過程: 內存控制器可以通過發送測試命令和讀取響應來驗證校準結果。

3) OCD校準類型

OCD Write Calibration:

描述: 用于校準寫入操作的信號時序。

過程: 內存控制器發送OCD Write校準命令，內存芯片調整寫入路徑的內部延遲，以確保寫入數據在正確的時間到達內存芯片。

OCD Read Calibration:

描述: 用于校準讀取操作的信號時序。

過程: 內存控制器發送OCD Read校準命令，內存芯片調整讀取路徑的內部延遲，以確保讀取數據在正確的時間到達內存控制器。

4) OCD校準的好處

減少DQ和DQS之間的傾斜：OCD技術通過調整I/O接口端的電壓，來補償上拉與下拉電阻值，從而調整DQS（數據選通信號）與DQ（數據信號）之間的同步。這有助于減少DQ和DQS之間的傾斜，提高信號的完整性及控制電壓來提高信號品質。

優化數據傳輸：OCD技術允許在數據傳輸過程中動態調整輸出驅動器的特性，以適應不同的工作條件和環境變化，從而優化數據傳輸?shù)男阅堋?/span>

減少信號失真和干擾：通過精確控制輸出驅動器的特性，OCD有助于減少信號在傳輸過程中的失真和干擾，提高信號的穩定性和準確性。
