RDMA WRITE簡介

本文僅僅涉及可靠傳輸?shù)腞DMA WRITE。

Reliable Connection（可靠連接，簡稱 RC ）模式下的 RDMA WRITE 是一種可靠、高效的RDMA傳輸方式。

可靠：

RDMA WRITE 通過 PSN 序列號 + ACK/NAK 確認 + 自動重傳，保障數據不丟、不重、不亂序，適合對數據完整性要求極高的場景（如分布式數據庫同步、金融交易系統等）。

高效：

全程繞過 CPU / 操作系統：數據從發送端內存，經硬件（網卡）直接 “搬運” 到接收端內存，無傳統網絡傳輸?shù)?“內核態 - 用戶態” 拷貝開銷，吞吐量和延遲優勢顯著。

RDMA WRITE操作，是本端主動寫入遠端內存的行為。在RDMA WRITE傳輸階段，數據寫入遠端存儲的過程不需要遠端CPU參與，遠端CPU也不感知何時有數據寫入、數據在何時接收完畢。

2.Reliable Connection RDMA WRITE報文格式

RC RDMA WRITER包含DMA WRITE和RDMA WRITE with Immediate 這兩種類型報文，格式如下所示。

RDMA WRITE報文格式包含BTH、RETH和Payld。RDMA WRITE with Immediate報文格式包含BTH、RETH、Immediate 和Payld。Base Transport Header(BTH)即報文傳輸頭，RDMA Extended Transport Header (RETH) 即報文擴展傳輸頭。ImmDt即Immediate Data。

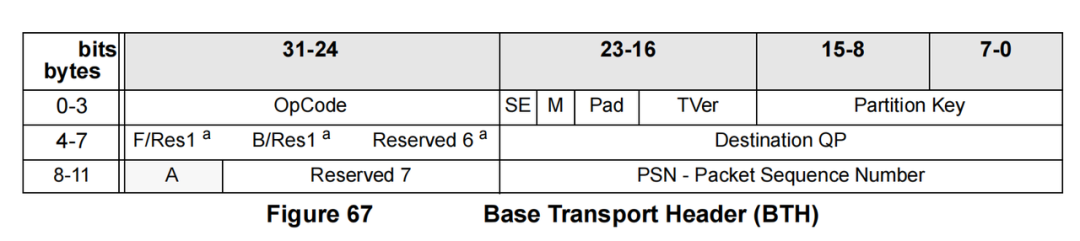

2.1Base Transport Header(BTH)

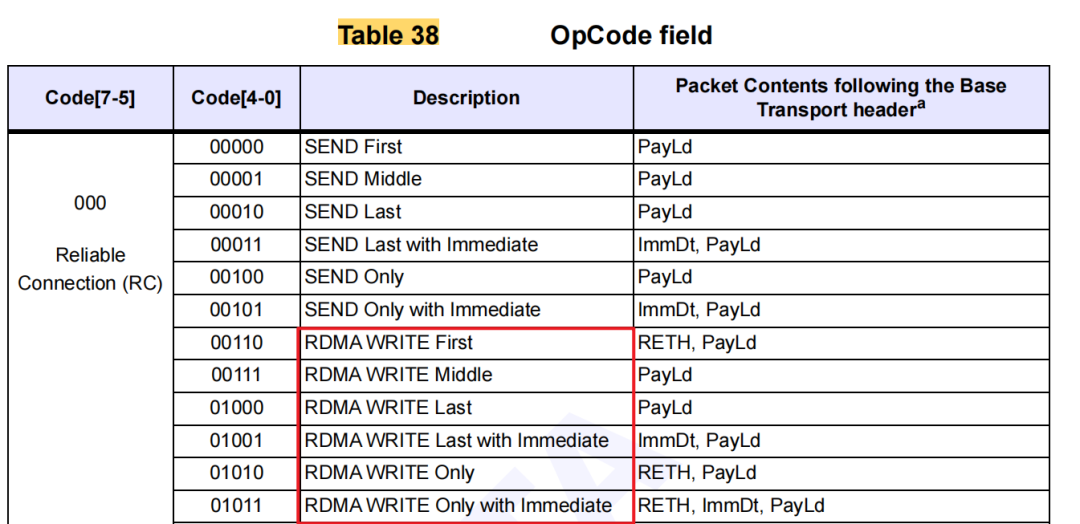

在BTH中，OpCode 即操作碼表示了報文的類型，其含義如如Table 38 所示。紅框?yàn)镽C RDMA WRITE支持的操作碼。

PSN：Packet Sequence Number，即包序列號，用于實現 WRITE 報文保序、去重等功能。
A：Acknowledge，數值為1要求接收端回復ACK。
Partition Key （分區鍵，簡稱 P_Key ）：用于構建虛擬通信域和限制通信范圍。

只有配置了相同有效 Partition Key的Queue Pair（QP，RDMA 通信的通道載體），才能相互通信。這樣就把 RDMA 通信限定在特定分區內，避免不同業務、不同安全級別的流量相互干擾。例如，屬于分區 A（對應 P_Key1 ）的 QP，無法直接和分區 B（對應 P_Key2 ）的 QP 通信，保障了業務間的隔離性。

在 InfiniBand（IB）網絡環境（RDMA 常用底層網絡架構之一）中，可借助 Partition Key 將整個 RDMA 網絡劃分成多個邏輯分區 。比如數據中心里，不同業務部門、不同應用的 RDMA 流量，可通過 P_Key 歸屬到不同分區，像高性能計算業務一個分區、人工智能訓練業務另一個分區。

構建虛擬通信域
限制通信范圍

Destination QP：目的隊列對，指明 WRITE 數據要發往的遠端隊列對（QP ）。

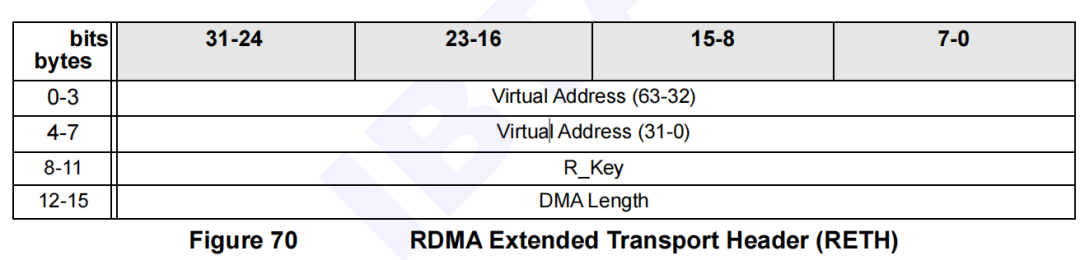

2.2 RDMA Extended Transport Header (RETH)

Virtual Address ：

在 RDMA WRITE 操作里，RETH（RDMA Extended Transport Header ）中的虛擬地址（Virtual Address ）是接收側應用程序的虛擬地址，用于明確 “遠端內存寫入的目標位置
發送端通過Virtual Address ，明確 “數據要寫往接收端的哪個內存區域”；
接收端通過Virtual Address ，配合 R_Key 實現 “權限校驗 + 地址轉換 + 直接內存寫入”

R_Key：

R_Key（Remote Key ）是接收端通過內存注冊（MR，Memory Region ）生成，并傳遞給發送端的 “遠端內存訪問權限令牌”

3.RDMA WRITE傳輸前的準備工作

RDMA WRITE 操作是直接訪問遠端內存，因此需要提前完成準備操作，才能發送RDMA WRITE 報文。

創建 QP：兩端分別創建 RC 類型 QP，分配資源。
地址交換：通過帶外通道（Socket/TCP 等）交換 GID、QPN。
QP 狀態切換：依次將 QP 從 RESET → INIT → RTR（接收端）→ RTS（發送端）。
內存注冊：兩端注冊內存，接收端將 R_Key + VA 發給發送端。

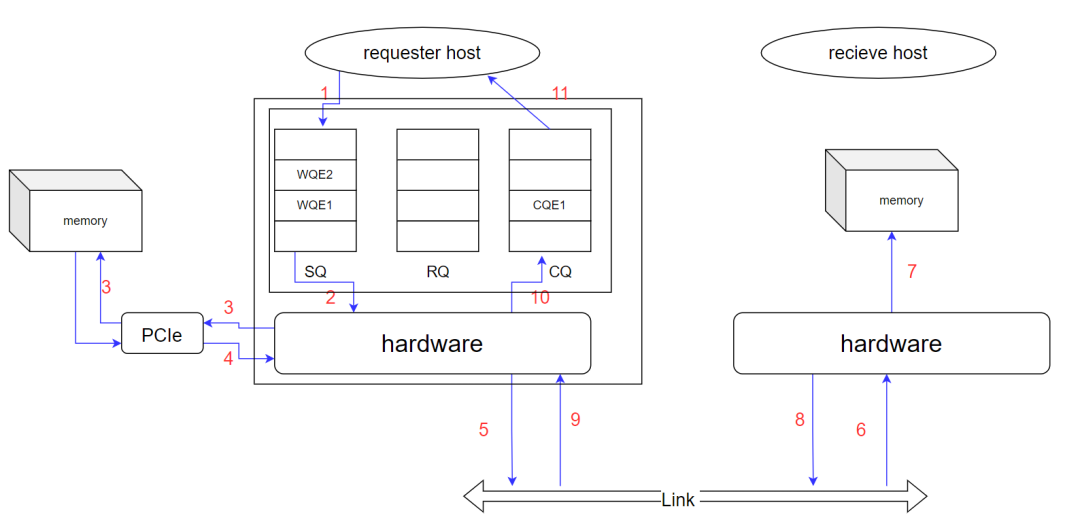

4.RDMA WRITE處理流程

請求端APP以WQE的形式下發RDMA WRITE任務。
請求端硬件從SQ中取出WQE，解析信息。
請求端硬件根據WQE中的虛擬地址，轉換得到物理地址，通過PCIe端口向本地內存讀數據
請求端硬件讀到內存中的待發送數據，組裝數據包。
請求端硬件將數據包通過物理鏈路發送給響應端硬件。
響應端硬件收到數據包，完成數據解析
響應端硬件解析目的虛擬地址，并轉換成本地物理地址，解析數據，并將數據放置到指定內存區域。
響應端回復ACK報文給請求端。
