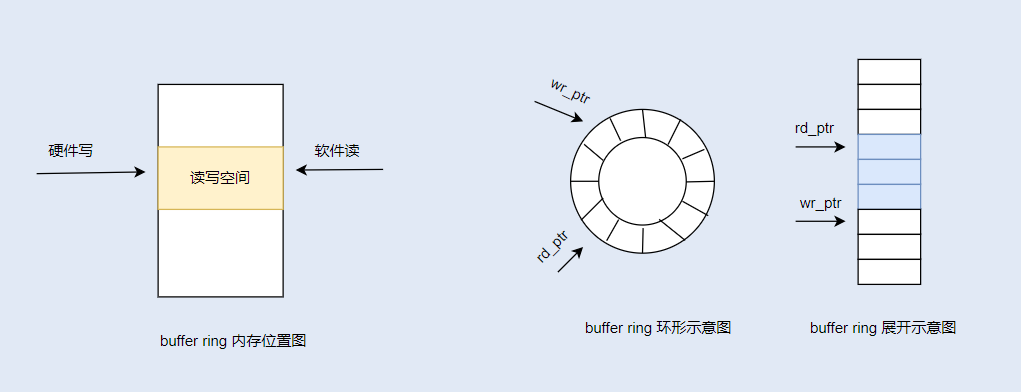

在IC設計中，我們經常需要計算buffer ring的空閑條目。常見的應用有同步FIFO、異步FIFO、確認序列滑窗、outstanding序列判斷。

在本案例中，wr_ptr表示下一個寫指針，初始值為0，每寫入一個數值，則wr_ptr加1，累加到最大值后翻轉到0。rd_ptr表示下一個讀指針，初始值為0，每寫入一個數值，則rd_ptr加1，累加到最大值后翻轉到0。以ring_len表示所有的buffer ring的條目總數，空閑的條目數量。

以buffer_ring有4個條目為例(ring_len為4)，wr_ptr/rd_ptr位寬為3bit，數值范圍為0~7。

1.空閑條目的計算方式1

wire?[2:0] wr_ptr;wire?[2:0] rd_ptr;wire?[2:0] empty_entry_num;assign?empty_entry_num=(wr_ptr[2:0] < rd_ptr[2:0]) ? ((1’b1<<3)+wr_ptr[2:0] - rd_ptr[2:0] ):(wr_ptr[2:0] - rd_ptr[2:0] );

??如果wr_ptr大于rd_ptr，則說明wr_ptr和rd_ptr發生翻轉的次數是一樣的，wr_ptr減去rd_ptr得到有效的空閑條目。

??如果wr_ptr小于rd_ptr，則說明wr_ptr發生翻轉的次數比rd_ptr發生翻轉的次數多一次，此時ring_len加wr_ptr減去rd_ptr得到有效的空閑條目。

1.1.案例

case1： wr_ptr為3’d0，rd_ptr 為3’d7, 空閑條目數量為1（8+3’d0-3’d7）。

case2： wr_ptr為3’d5，rd_ptr 為3’d3,空閑條目數量為2（3’d5-3’d3）

2.空閑條目的計算方式2

因為在本案例中ring_len為4，屬于2的整數冪，且二進制整數，以補碼的形式表達負數，因此可以采用更簡單的計算方式，即empty_entry_num等于(wr_ptr[2:0] - rd_ptr[2:0])。如果ring_len不為2的整數冪，則此方法不可用。

wire?[2:0] wr_ptr;wire?[2:0] rd_ptr;wire?[2:0] empty_entry_num;assign?empty_entry_num=(wr_ptr[2:0] - rd_ptr[2:0]);

2.1.案例

case1： wr_ptr為3’d0，rd_ptr 為3’d7, 空閑條目數量為1。計算過程如下，3’d0減去3’d7得到-7。

-7的補碼計算

原碼：1111 （最高位 1 表示負數，數值部分為?111 →?7）

反碼：1000?（原碼取反）

補碼：1001?（反碼 +1）

最終補碼1001去低3bit賦值給empty_entry_num。

3.如何判斷ring buffer是否溢出

判斷原理如下

??如果wr_ptr大于rd_ptr且wr_ptr減去rd_ptr大于 ring_len則溢出

??如果wr_ptr小于rd_ptr且wr_ptr加上翻轉長度（即1'b1<<(`PTR_WDTH)）減去rd_ptr大于 ring_len則溢出

function?automatic?ring_buff_ovfl? ? ?;? ? input ? ? ? ? ? ? ? [`PTR_WDTH-1:0] ? ? rd_ptr ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?; ??//? ? input ? ? ? ? ? ? ? [`PTR_WDTH-1:0] ? ? wr_ptr ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?; ??//? ? input ? ? ? ? ? ? ? [`PTR_WDTH:0] ? ? ? ring_len ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?; ??//? ? begin? ? ? ??if((rd_ptr>wr_ptr)&&(( ({1'b0,wr_ptr}+(1'b1<<(`PTR_WDTH))) - {1'b0,rd_ptr}) >ring_len))? ? ? ? ring_buff_ovfl ? ? ? ? ? ? ? ? ? ? ? ? = ? ? ? ? ? ? ? 1'b1 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?; ??? ? ? ??else?if( (wr_ptr>rd_ptr) && ((wr_ptr-rd_ptr) > ring_len) )? ? ? ? ring_buff_ovfl ? ? ? ? ? ? ? ? ? ? ? ? = ? ? ? ? ? ? ??1'b1 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?; ??? ? ? ? else? ? ? ? ring_buff_ovfl ? ? ? ? ? ? ? ? ? ? ? ? = ? ? ? ? ? ? ? 1'b0 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?; ??? ? endendfunction
