前言

隊列，也稱作FIFO，常用數據結構之一，特點是先進先出。

隊列是一種特殊的線性表，特殊之處在于它只允許在表的前端進行刪除操作，而在表的后端進行插入操作，和棧一樣，隊列是一種操作受限制的線性表。進行插入操作的端稱為隊尾，進行刪除操作的端稱為隊頭。

設計思想

首先從理想的無限緩沖區到實際的使用進行設計思考。

理想化的無限緩沖區

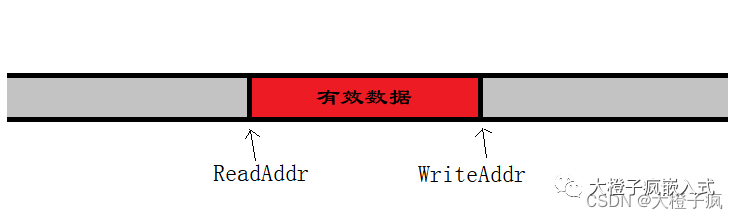

在理想情況下，寫入器（數據生產者）和讀取器（數據消費者）在使用過程中，能夠訪問相同的、連續的、并且是無限的緩沖區。寫入器和讀取器各自保存一個索引，分別指向緩沖區中寫和讀的位置，即與之對齊的“寫”和“讀”指針開始進行操作。

當寫入器想要在末端加入數據時，它會將數據追加到“寫索引”后面的位置，之后將“寫索引”移動到新寫數據塊的末尾。而讀取器在頂端讀取數據時，如果“寫索引”比“讀索引”位置大時，讀寫器就可以對已有數據進行讀取操作。完成之后，讀寫器將“讀索引”移動到讀取數據塊的末尾，以跟蹤記錄已經處理至緩沖區的哪一部分。

讀取器永遠不會試圖讀取超過“寫索引”位置的數據，因?yàn)椴荒鼙ＷC那里有有效的數據，即寫入器在那里寫入了東西。這也意味著“讀索引”永遠不能超過“寫索引”。目前為止，我們假設這個理想內存系統總是連貫一致的，也就是說一旦執行了寫操作，數據可以立即地、順序地進行讀取出來。

---

有界限的緩沖區

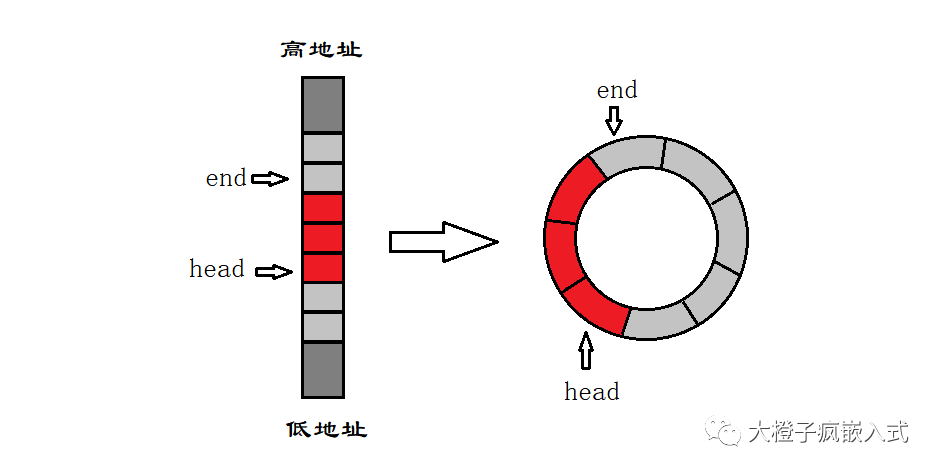

而現實中計算機并沒有神奇的無限緩沖區。我們必須分配有限的內存空間，以供寫入器和讀取器之間進行或許無限的使用。在循環緩沖區中，“寫索引”可以在抵達緩沖區末尾時跨越緩沖區的邊界回繞到緩沖區的開始位置。

當“寫索引”接近緩沖區末尾并且又有新數據輸入進來時，會將寫操作分成兩個數據塊：一個寫入緩沖區末尾剩余的空間，另一個將剩下的數據寫入緩沖區開頭。請注意，如果此時“讀索引”位置接近緩沖區開頭，那么這個寫入操作可能會破壞尚未被讀取器處理的數據。由于這個原因，“寫索引”在被回繞后不允許超過“讀索引”。

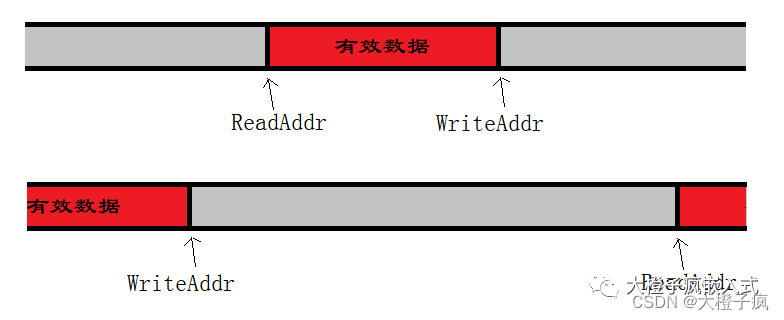

這樣下來，可能會得到兩種內存分布情況：

• “寫索引”在前面，“讀索引”在后面，即在索引移動方向上，“寫索引”超前于“讀索引”，已寫入但未被讀取器處理的有效數據位于“讀索引”和“寫索引”之間的緩沖區內；

• “讀索引”在前面，“寫索引”在后面，即在索引移動方向上，“讀索引”超前于“寫索引”，有效數據開始于“讀索引”，結束于緩沖區末尾，并回繞到緩沖區開頭直至“寫索引”位置。

注意：上述第二種情況下，“寫索引”和“讀索引”可能存在重合，為了區分這兩種情況，一般規定第二種情況下“寫索引”和“讀索引”不允許重合，即“寫索引”位置必須落后于“讀索引”一步。

因此，在循環緩沖區中，不斷地從內存分布情況 1 進行到內存分布情況 2，又從 2 再回到 1，如此循環往復，當“讀索引”到達緩沖區的末尾時，也回繞到緩沖區開頭繼續進行讀取。

---

并發性設計

通常在使用緩沖區隊列時，讀數據和寫數據大部分情況都是多線程或者前后臺（中斷）分別處理的，為了減少寫入器、讀取器兩個線程之間或者前后臺系統之間需要發生的協調，一種常見策略是，將讀寫變量獨立出來，分別由讀取器和寫入器進行改變。這也簡化了并發性設計中的邏輯推理，因?yàn)檎l(shuí)負責更改哪個變量總是很清楚。

讓我們從一個簡單的循環緩沖區開始，它具有原始的“寫索引”和“讀索引”。唯有寫入器能更改“寫索引”，而唯有讀取器能更改“讀索引”。

這樣就可以不用鎖進行操作，提高效率。

---

如何保證地址的連續性

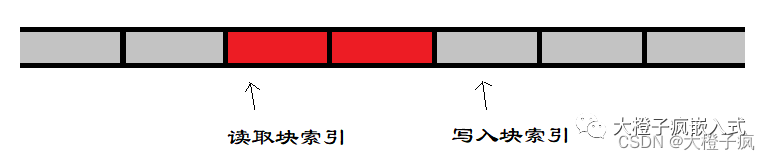

在上述提到的有界緩沖區內存分布情況，第二種情況無法保證地址的連續性，因?yàn)橛行﹫?chǎng)景需要使用到連續的內存塊地址，解決這種場景的辦法有：可以對緩存區進行分塊，每一塊固定的長度，即固定長度的隊列，這樣就能在一定程度上保證了地址的連續性。

---

代碼實現

隊列結構體定義

先定義一個隊列結構體，包含了每個塊的大小、數目、寫入塊索引、讀取塊索引等，為了解決“寫索引”和“讀索引”可能存在重合的兩種情況，加入狀態變量用來區分。

typedef uint16_t queuesize_t; typedef struct{ volatile uint8_t state; /*!< 控制狀態 */ queuesize_t end; /*!< 循環隊列尾哨兵 */ queuesize_t head; /*!< 循環隊列首哨兵 */ queuesize_t num; /*!< 循環隊列中能存儲的最多組數 */ queuesize_t size; /*!< 單組內存大小 */ char *pBufMem; /*!< Buf 指針 */ } QueueCtrl_t;

隊列初始化

定義結構體后一定要對數據初始化，同時為接口提供一些入?yún)⒆兞吭O(shè)置隊列的信息進行封裝，如緩存區地址、隊列的組數目、組內存大小和是否內存覆蓋等信息。

/**
 * @brief      隊列控制初始化, 可采用的是動態/靜態內存分配方式
 *
 * @param[in,out] pCtrl 隊列控制句柄
 * @param[in]  buf      buf 地址
 * @param[in]  queueNum 隊列數目大小
 * @param[in]  size     隊列中單個內存大小
 * @param[in]  isCover  false,不覆蓋; true,隊列滿了覆蓋未讀取的最早舊數據
 * @return     0,成功; -1,失敗
 */ int Queue_Init(QueueCtrl_t *pCtrl, const void *pBufMem, queuesize_t queueNum, queuesize_t size, bool isCover) { if (pCtrl == NULL || pBufMem == NULL || queueNum == 0 || size == 0)
 { return -1;
 }

 pCtrl->end     = 0;
 pCtrl->head    = 0;
 pCtrl->pBufMem = (char *)pBufMem;
 pCtrl->num  = queueNum;
 pCtrl->size    = size;
 pCtrl->state   = 0x00; if (isCover)
 {
 QUEUE_STATE_SET(pCtrl, QUEUE_ENABLE_COVER);
 } return 0;
}

隊列寫操作

隊列都是在末端增加數據，因?yàn)殛?duì)列組的大小已經固定，因此在寫操作數據時可以省略新數據的內存大小。

/**
 * @brief      在隊列末尾加入新的數據
 *
 * @param[in,out] pCtrl 隊列控制句柄
 * @param[in]     src   新的數據
 * @retval     返回的值含義如下
 *             @arg 0: 寫入成功
 *             @arg -1: 寫入失敗
 */ extern int Queue_Push(QueueCtrl_t *pCtrl, const void *src) { if (pCtrl == NULL || src == NULL)
 { return -1;
 } if (IS_QUEUE_STATE_SET(pCtrl, QUEUE_DISABLE_PUSH))
 { return -1;
 } memcpy(&pCtrl->pBufMem[pCtrl->end * pCtrl->size], src, pCtrl->size);
 pCtrl->end++;
 QUEUE_STATE_SET(pCtrl, QUEUE_EXIT_DATA); if ((pCtrl->end) >= (pCtrl->num))
 {
 (pCtrl->end) = 0;
 } if (IS_QUEUE_STATE_SET(pCtrl, QUEUE_DATA_FULL))
 {
 (pCtrl->head) = (pCtrl->end);
 } else if ((pCtrl->end) == (pCtrl->head))
 {
 QUEUE_STATE_SET(pCtrl, QUEUE_DATA_FULL); if (!IS_QUEUE_STATE_SET(pCtrl, QUEUE_ENABLE_COVER))
 {
 QUEUE_STATE_SET(pCtrl, QUEUE_DISABLE_PUSH);
 }
 } return 0;
}

隊列讀操作

隊列都是在頂端讀取數據，因?yàn)殛?duì)列組的大小已經固定，因此在都操作數據時可以省略數據讀取存入的內存大?。ū仨毐ＷC讀取的內存大小足夠）。

/**
 * @brief      讀取并彈出隊列頂端的數據
 *
 * @param[in,out] pCtrl 隊列控制句柄
 * @param[in]     dest  讀取的數據
 * @retval     返回的值含義如下
 *             @arg 0: 成功
 *             @arg -1: 失敗
 */ int Queue_Pop(QueueCtrl_t *pCtrl, void *dest) { if (pCtrl == NULL)
 { return -1;
 } if (!IS_QUEUE_STATE_SET(pCtrl, QUEUE_EXIT_DATA))
 { return -1;
 } memcpy((char *)dest, &pCtrl->pBufMem[pCtrl->head * pCtrl->size], pCtrl->size);
 pCtrl->head++; if ((pCtrl->head) >= (pCtrl->num))
 {
 pCtrl->head = 0;
 } if ((pCtrl->head) == (pCtrl->end))
 { if (!IS_QUEUE_STATE_SET(pCtrl, QUEUE_DATA_FULL))
 {
 QUEUE_STATE_CLEAR(pCtrl, QUEUE_EXIT_DATA);
 }
 }

 QUEUE_STATE_CLEAR(pCtrl, QUEUE_DISABLE_PUSH);
 QUEUE_STATE_CLEAR(pCtrl, QUEUE_DATA_FULL); return 0;
}
