前述文章中我們有介紹，閉環控制的必要性及閉環控制穩定性的分析，我們知道了需要閉環控制去維持輸出對負載變化或者輸入電壓變化的調整能力，另外還要考慮控制的快速性，穩定性。那么，一般來說，具體是如何實現閉環控制呢？實現方式有哪些呢？由于實現閉環反饋控制，首先要采樣一個被控制量，而被控制量，一般分為電壓和電流兩種，因此，控制模式也分為電壓模式控制和電流模式控制。在本文中，我們來討論一下各種典型控制模式及其優缺點。

一.電壓模式控制

電壓模式控制是歷史悠久的控制模式，它的誕生早于電流模式控制，典型控制框圖如圖1，所示。

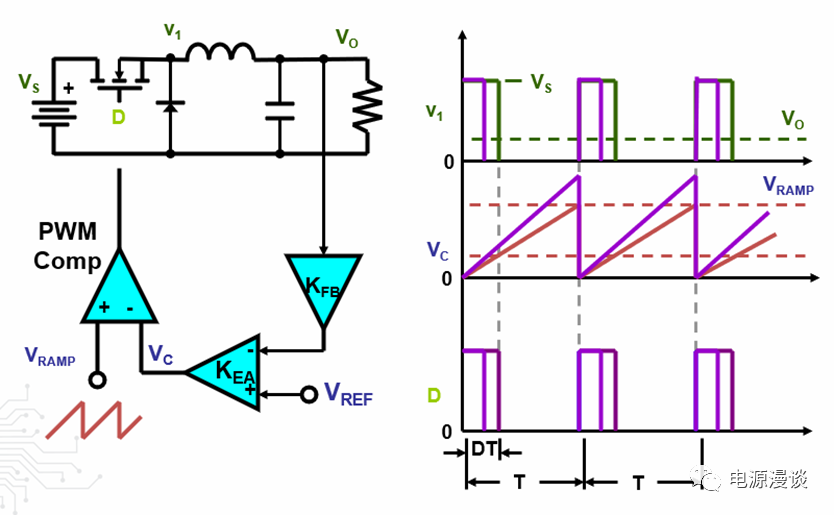

圖1 電壓模式控制原理框圖

簡單介紹一下電壓模式控制的原理，電壓模式控制是一個定頻的控制模式，通過一個固定頻率的時鐘產生固定的開關頻率，同時有一個斜坡電壓和開關頻率同頻率用于產生控制信號的比較標準，在斜坡開始時輸出開關脈沖信號。

由于被控制量是輸出電壓，因此對輸出電壓進行采樣，期望的輸出電壓作為基準，二者比較產生控制誤差，這個誤差信號就作為PWM比較器的輸入和斜波比較，斜波電壓超過誤差信號時，開關管關斷，這樣通過調整誤差放大器的輸出電壓，就可以調整占空比大小。

電壓控制模式有什么樣的優點呢？

首先，它是一個定頻的控制，這是一個基本的特點。其次，控制回路中的信號都不是來自于功率電路，尤其是比較基準斜坡信號，它是一個幅值比較大的穩定信號，因此不容易受到噪聲信號的干擾。另外，它只有一個被控制量，輸出電壓，所以只要通過一個誤差放大補償網絡就可以實現占空比的控制，相對來說電路比較簡單。并且其比較基準斜坡，是一個固定頻率的穩定的，大的且不受干擾的信號，所以占空比調制的抗噪聲能力很強。

但是，事物都是具有兩面性的，它的缺點也是存在的。由于只有一個被控制量，因此不管是輸入電壓還是輸出負載變化等這些典型的動作或者干擾，都需要輸出電壓產生變化后，經過采樣比較放大后，才能被PWM調節器處理，去修補占空比，進而輸出濾波器電壓被調整，最后輸出電壓被調整回來，這個過程需要一定的時間，相對來說比較慢速，因此過流保護等需要額外的電路對過流做出快速的關斷。

最后，由于輸入電壓對環路增益的影響，所以需要采用前饋的方式去改善輸入電壓對增益的影響。

在電壓模式控制中人為加入輸入電壓前饋后，使斜坡信號和輸入電壓成正比，無需電壓控制環作用就可以改變糾正占空比，所以加了電壓前饋后的電壓模式控制對輸入電壓的響應更快，且維持了整個電壓范圍內固定的環路增益，這種措施彌補了電壓模式的部分缺點。

由于輸出低通LC濾波器形成雙極點，所以誤差放大補償網絡需要對兩個低頻雙極點進行處理，所以補償過程比較麻煩，需要補償網絡有180C的相位提升。隨著工藝的提高，可以將控制芯片的頻率設置的很高（不管是模擬控制還是數字控制），因此可以使用較小的輸出電感和輸出電容，以此得到較高的LC轉折頻率，以便提高環路的帶寬。

二.峰值電流模式控制

由于電壓模式控制有上述的一些缺點，電流模式控制在20世紀80年代誕生了。這種控制模式除了對輸出電壓控制之外，還引入了電感電流信號（或者開關電流），將它作為一個額外的被控制量，這個控制量包含在輸出電壓控制環內，作為一個快速的控制環，這時，電流信號就得到了控制。雖然電路需要增加一些元件，比如采樣電流等，但是其帶來的好處還是很多的。

首先，由于引入了電流控制環，負載電流的任何變化，就直接在電流環響應，控制環路比電壓模式響應更快了。另外，有了電感電流信息，就可以很方便做逐周期的電流限制及過流保護，不需要額外增加過流保護電路或者逐周期限流電路。此外，這樣的控制電路就像一個電壓控制電流源，通過電壓外環得到電壓控制誤差量，它作為電流環的基準，使得電流得到了直接控制，這種架構允許多個電源通過一個電壓環去并聯，各自的電流環就可以得到很好的均流。

最后，在增加電流環后，由于電壓環對電感電流進行鉗位，所以電感的極點作用就被去除了，所以電路由電壓模式控制的二階LC濾波器環節變?yōu)橐浑ARC濾波環節，需要一個二型補償器就可以將它的特性補償好，而電壓模式控制需要三型補償器才可以，這無疑簡化了補償電路環節，更方便得到快速的環路帶寬。

電流模式控制，除了具有一系列優點之外，它還有一些不足之處，如全范圍的穩定性，及抗噪聲干擾性能等，我們接下來會再進一步討論。電流模式控制有多種形式的變形，如峰值電流模式控制，谷值電流模式控制，平均電流模式控制等。我們先討論一下電流模式控制的一種典型形式，即峰值電流模式的結構，如圖2所示。

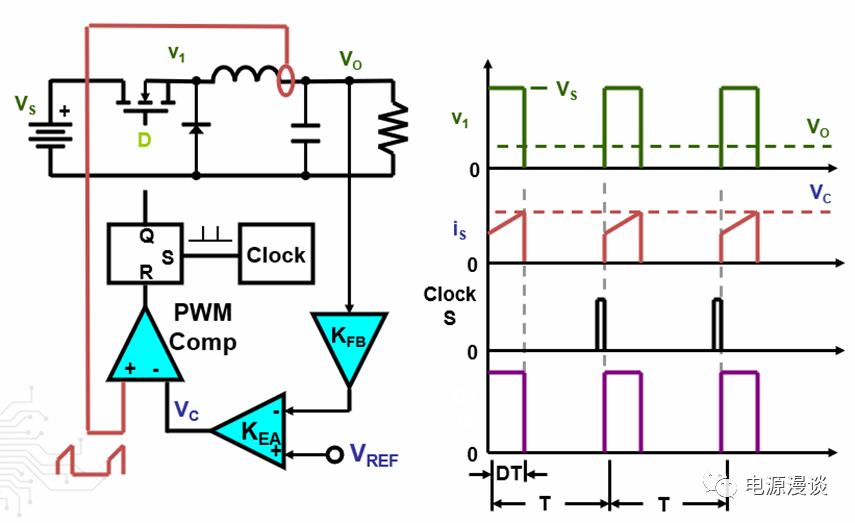

圖2 峰值電流模式原理框圖

在峰值電流模式控制中，它直接將電感電流作為斜波信號，去和電壓環誤差輸出信號相比較，產生占空比下降沿，而上升沿是通過一個時基信號產生周期性的上升沿信號，并且通過RS觸發器鎖存導通狀態。而在電壓模式控制中，采樣的斜坡是固定的鋸齒波信號，它是芯片自己產生或者制作的一個斜坡信號。

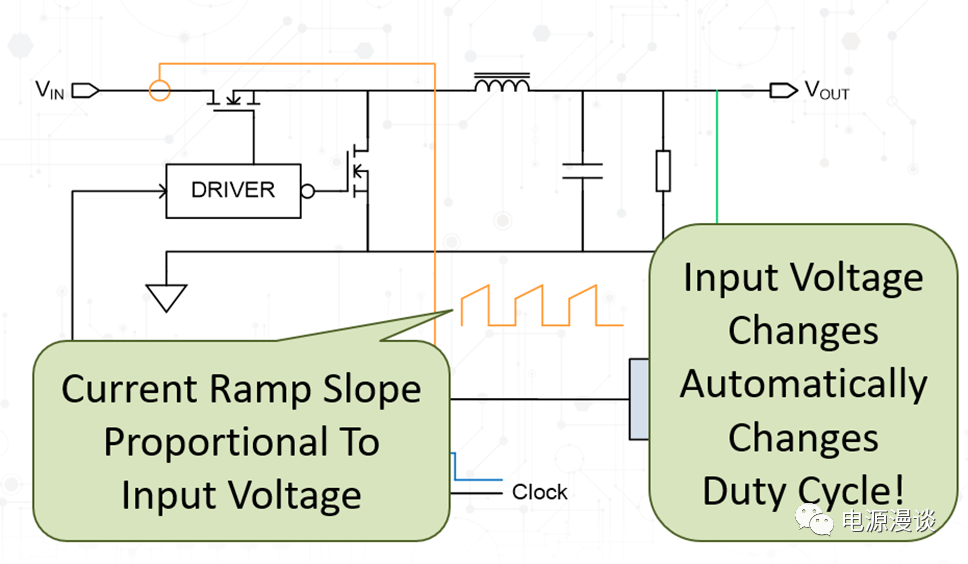

一旦電流的峰值達到誤差電壓值，比較器就會動作，占空比的下降沿就產生了，所以對于電流的變化，這個響應是直接的，而無需通過輸出電壓的變化被采樣到而后再通過控制環響應，這使得電路的控制更快速，如圖3所示，本來在電壓模式控制中需要加的前饋電路，在峰值電流模式控制中，由于采樣電流斜坡和輸入電壓成正比，所以它天然就存在電壓前饋了，電壓的變化可以直接在電流環中得到響應。

圖3 峰值電流模式的前饋作用

再聊一下電流采樣電路，為了得到更小的損耗，一般電路會采用很小的電阻串聯在開關上去得到采樣電流信號，這樣得到的電流采樣信號很小，雖然效率盡可能地提高了，但是由于小的電流信號來自于功率電路，很容易受到噪聲干擾，同時也會將噪聲引入控制電路，讓電路控制變得敏感，所以采用CT或者電流采樣運放，在中大功率電路產品中更為普遍。

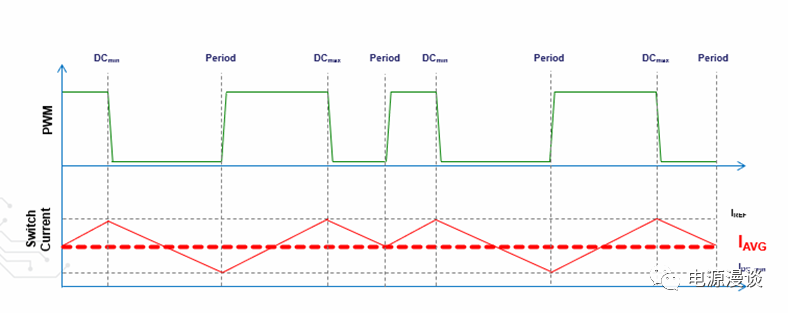

在峰值電流模式中，不得不提一下其中一個典型的問題，那就是斜坡補償問題，當占空比大于50%時，會產生次諧波振蕩，振蕩頻率為開關頻率的一半，使得每個開關周期的電流起點不同，但是外部看來的平均電流確是恒定的，如圖4所示。

圖4 占空比大于50%時的次諧波振蕩

由于這個不穩定狀態的出現，所以在電流信號和電壓環誤差比較之前，需要在電流信號上加上人工斜坡，以避免這種次斜坡震蕩，如圖5所示。

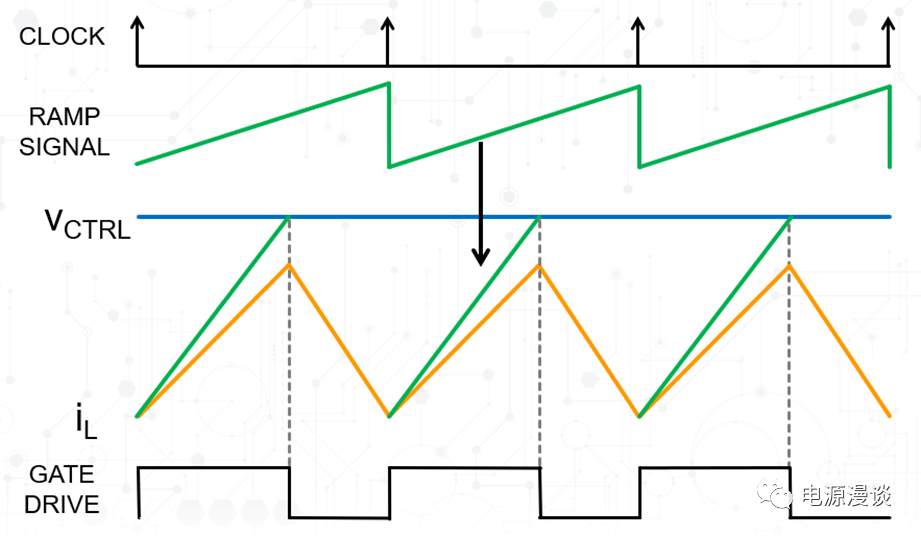

圖5 斜波補償示意

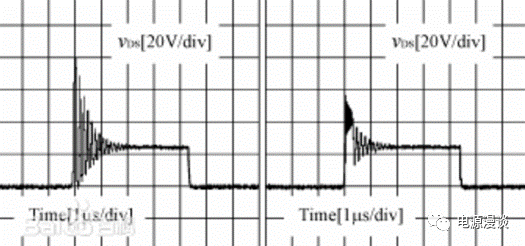

峰值模式電流控制中，另外一個典型的現象是開關導通瞬間的脈沖尖峰，如圖6所示。由于變壓器寄生參數或者整流管反向恢復問題的影響，開關導通瞬間的電流尖峰會比較高，如果此時就進行電流和誤差電壓比較，則可能出現誤關斷，所以在控制上需要避開這段時間，這就是LEB時間（LeadingEdge Blank）。

圖6 開關導通電流尖峰示意（來自網絡）

具體實施方式上，可以在芯片外在采樣電流之后就加一級RC濾波電路，將前沿噪聲濾除，在前述文章中我們有介紹RC濾波電路的特性，請參考如下前述文章，

RC濾波電路的頻域及時域特性探討(qq.com)，

也可以在芯片內部設置一定時間的LEB時間，在這段時間內的尖峰噪聲在和比較器比較中并不起作用，因此，在控制環路上就出現一個最小導通脈沖的概念，所以，目標電流在最小導通脈沖內是無法進行控制響應的。如圖7，是峰值電流模式控制芯片MCP16361的最小脈寬參數。

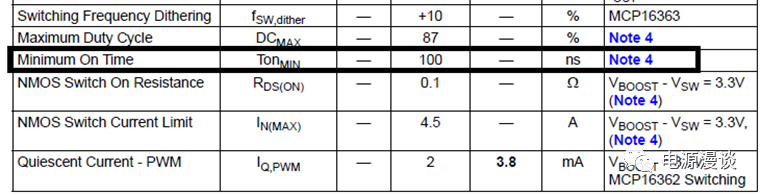

圖7 峰值電流模式控制的最小脈寬

另外一個值得一提的問題就是，由于電壓控制環強制控制電流環，所以在多輸路出應用中，負載的交差調整率比較差，因此需要用耦合電感來實現多輸出應用。

和峰值電流模式控制相對應的，還有一種谷底電流模式控制，后續有機會再進行探討。

三.平均電流模式控制

前述討論了峰值電流模式控制中的典型的問題，次斜波震蕩，這是由于電路輸出端看到的是電路的平均電流，而控制環路中被控制的是峰值電流，由于峰值電流和平均電流是不匹配的。當輸出電壓恒定時，有一種情況是平均電流是固定的，但是每一次開關導通時電流的起點不同，這種情況在普通的恒壓控制是問題不太大的，但是如果需要在類似于PFC電路中，需要全面線性的控制電流波形跟隨正弦電壓，此時需要對電流需要進行更精準的控制，那就需要采用平均電流控制。

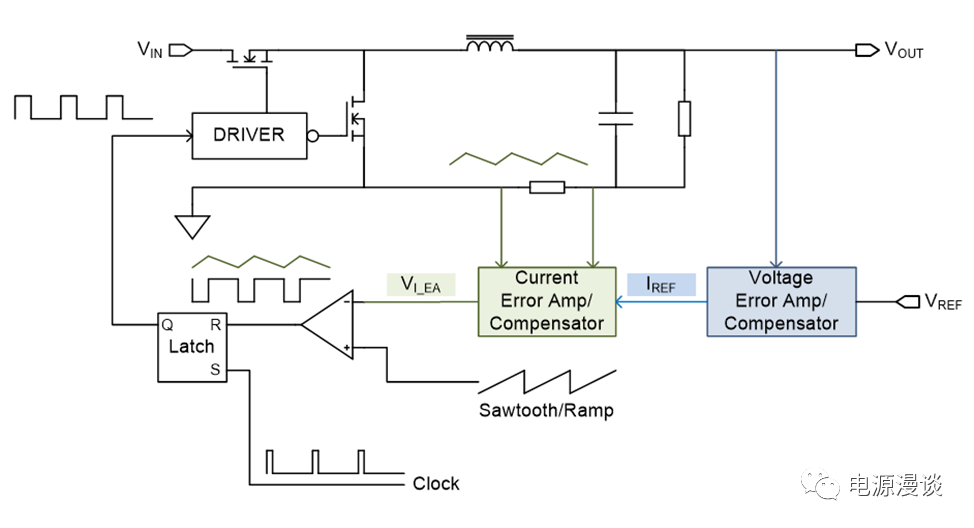

圖8 平均電流模式控制原理框圖

接下來，我們簡要介紹一下平均電流模式控制。類似于峰值電流模式控制，電壓外環還是一樣的，它作為電流環的基準。由于需要采樣平均電流，電路采樣需要能采樣到整個周期的電流波形，如圖8所示，在電感電流回路的低邊去采樣。

采樣電流和誤差電壓輸出比較后，經過補償和放大后產生電流環誤差信號，通過一個固定頻率的鋸齒波信號和電流環輸出誤差進行比較，得到占空比控制信號，所以，綜合來說，是基于平均電流的誤差信號和鋸齒波比較產生占空比，在這種架構中，平均電流得到了直接和精確的控制。

在平均電流模式控制中，類似于電壓模式控制，存在固定頻率的鋸齒波信號和電流誤差去比較，所以不需要斜波補償，同時相對于峰值電流模式控制，更不容易受到噪聲的干擾，且同時也有更快的動態響應。

四.滯環控制器

除了主流的電壓模式控制，和電流模式控制這些線性控制方式之外，還有一些非線性控制方式，如滯環控制器等。

滯環控制器是一種古老的控制方式，它的控制核心就是一個比較器，使輸出電壓的值和比較器參考電壓相比較，當?shù)陀谧钚⒖茧妷簳r則打開開關管傳遞能量，當高于滯環決定的最大參考電壓時關閉開關管停止傳遞能量，比較器的遲滯范圍就是參考電壓的閾值范圍。

這種簡單的控制方式好處是成本低，控制簡單，由于使用比較器作為控制核心，所以對負載的響應很快。由于比較器控制電路是天然穩定的，所以無需補償電路，節省電路器件。

但是它的缺點也很明顯，主要是由于開關頻率隨著負載和輸入電壓變化是變頻的，所以它無法用外部時鐘去同步，由于它的控制核心是比較器滯環比較，所以必須使得輸出電壓存在一定的紋波，由于控制電路中不包含電流保護，所以這部分電路需要另外設計。雖然這種控制方式有這些缺點，但是還是被改良出來一些變化的控制方式，以避免這些缺點，COT控制及自適應COT控制就是其中典型的類型。

如圖9所示，即典型的COT控制示意圖。

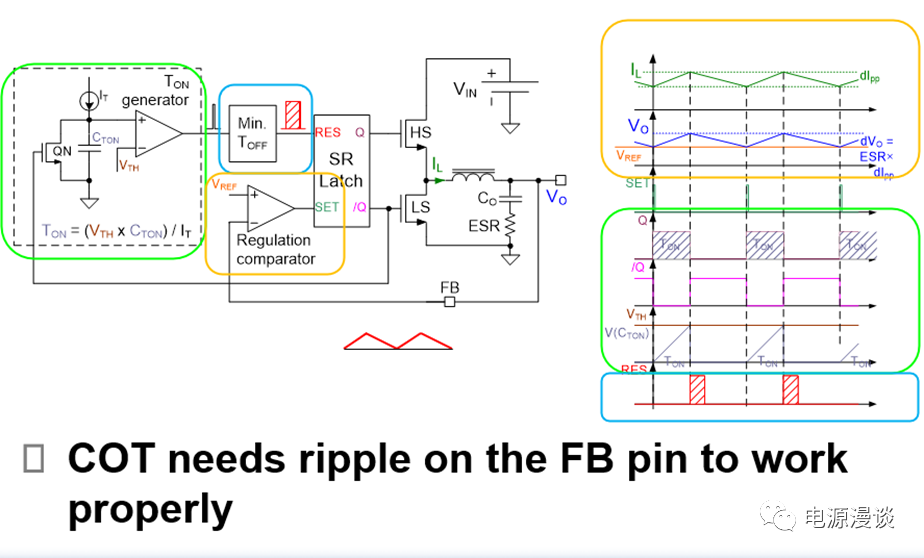

圖9 COT控制的一般原理框圖

首先，COT控制電路需要一個固定導通時間產生單元，如圖9中左側部分，在右側的波形圖中可知，當輸出電壓跌落至一個參考電壓點時，通過比較器的動作開始一個新的開關周期的固定導通時間，所以這種非線性控制改良了輸出比較基準，只需要一個最低電壓輸出基準即可。

當負載變輕時，允許調整其關斷時間以維持高效率。由于可以變頻率調整關斷時間，因此，負載也響應非?？?。

由于其關斷時間調整的特性，導通時間固定，因此還是一個變頻的控制方式，因此會帶來一些問題，如濾波器的設計等。

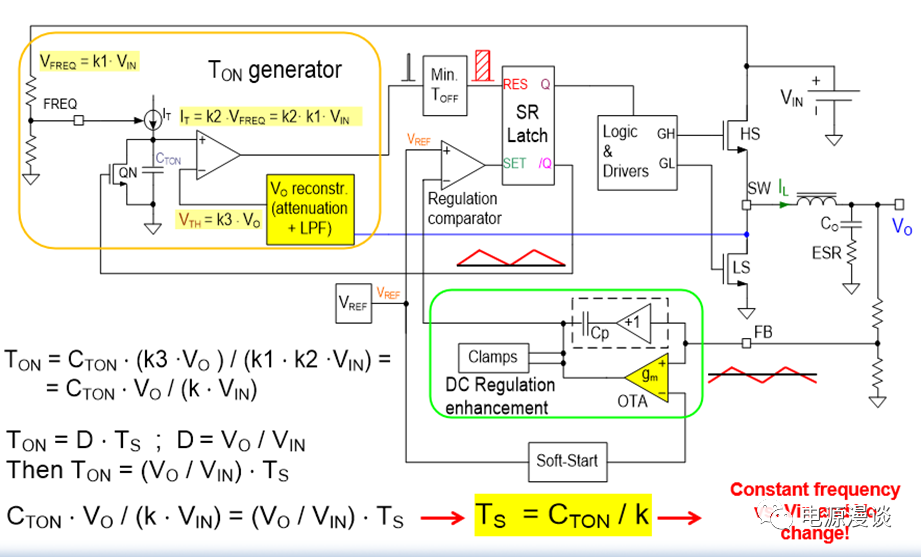

圖10 自適應COT控制的原理框圖

在COT電路的基礎上又進化出來自適應COT架構，這種非線性控制方式的控制核心還是高速比較器，和COT控制的差異是它可以動態地根據輸入電壓和輸出電壓去調整導通時間，以維持開關周期的恒定，所以避免了一些應用上COT變頻導致的問題。但是在瞬態工作時，其變頻的快速響應的優勢還是存在的，所以應對負載快速瞬態時，電壓過沖或者跌落是很小的。

和恒定導通時間控制相對應的，還有一種恒定關斷時間控制模式，由于篇幅所限，我們此處不進行探討。

總結，上述詳細分析了典型的控制模式，如電壓模式控制，峰值電流模式控制，平均電流模式控制等，也簡要分析了滯環控制及其變化的類型，COT控制及自適應COT控制等。通過分析，可以對開關電源主要的控制模式及其優缺點有一個基本的認識，方便在設計中選擇合適的控制模式，揚長避短。
