前述文章，BUCK電路模擬補償器的數字化過程，我們討論了由設計好零極點的模擬補償器，如何得到對應z傳遞函數的系數，但是這些系數都是實數，它在定點計算的MCU內是無法直接實施去計算線性差分方程的，所以我們必須進行一定的數值變換，以方便定點MCU處理。另外，為了利用16位MCU的最大字長，我們需要對系數進行一定的縮放以滿足其最大表示范圍。本文就詳細探討一下這些為了得到MCU處理的定點數據而進行的數值變換過程。

一.定點MCU對實數的處理

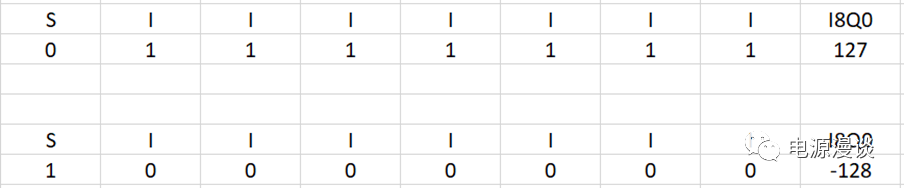

以8位的整數為例，我們先回顧一下整數所表示的數字范圍。圖1中，列出了8位有符號數表示的范圍，最高位為符號位S，可知8位整數表示的范圍-128-127，這種格式可以稱之為I0Q8，每一位表示的精度為1.

圖1 I0Q8的數據表示范圍

如果我們改為I5Q3這種形式，看看相應的范圍和精度是多少呢？相應的，由于I5Q3格式由5為整數，3位小數，所以在bit2和bit3之間放一個隱藏的小數點，如下計算出來對應的正數最大值為15.875，最小負數為-16，每一位表示的精度為0.125.

圖2 I5Q3的數據表示范圍

從上述分析，可以看出，當表示位數一定的情況下，整數位越多，則精度越低，但是表示的數據范圍大。小數位越多，則精度變高，但是表示的數據范圍比較變小。

由于我們的MCU sPIC33C是16位的處理器，數據位數為16位，所以，為了可以在計算中實現最大精度，通常采用Q15格式來表示實數，Q15即I1Q15,具有1位整數，15位小數。我們接下來看一下Q15格式小數表示的范圍是多少？

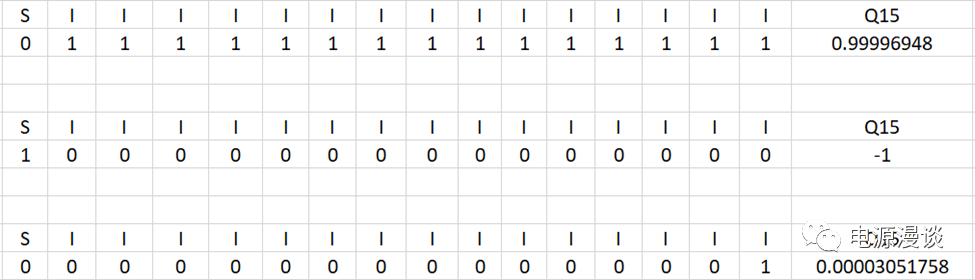

圖3 Q15的數據表示范圍

從圖3可知，Q15最大的正數是0.99996948，而最小負數就是-1，每一位的精度為0.00003051758，所以，只要讓補償器中的系數轉化為-1到0.99996948之間的小數用Q15格式表示，MCU就可以去處理這些小數的計算。

二.數字化過程的增益系數

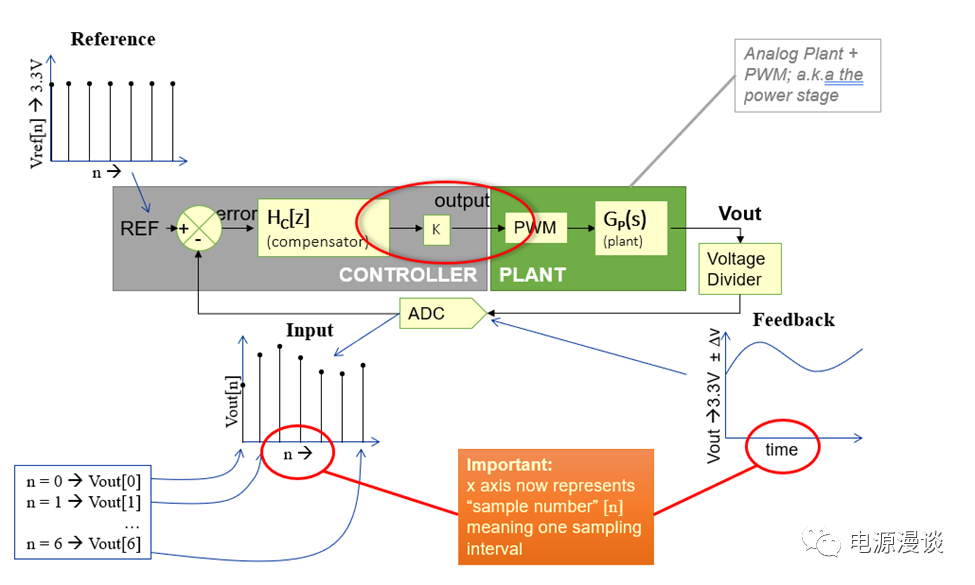

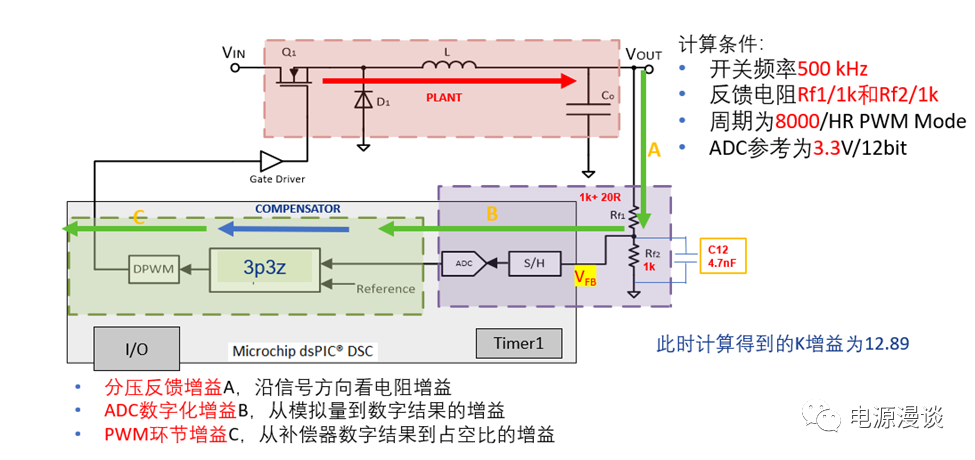

模擬補償器進行數字化后，和原有模擬補償回路的差異是，除了補償器本身的增益之外，引入了一些額外的數字化的增益，如圖4所示。

圖4 數字化引入的增益計算

舉例來說，電源開關頻率為500k，輸出采樣分壓電阻為1k和1k，同前述文章中的設定，在高分辨率模式PWM下周期為8000，ADC供電為3.3V,且保持12bit精度。

首先，由分壓電阻造成的增益為1k/2k，即0.5，這個很容易理解。其次，ADC造成的增益為4095/3.3，因為通過ADC將模擬量轉化為一個數字，轉化系數就是4095/3.3.再次，從補償器計算值，到占空比，也引入了一個系數1/8000.

總的增益系數K1如下式所示，

所以在進行數字補償器設計時，為了不改變環路增益，我們需要將這部分增益抵消掉,即乘以K，而K=1/K1，此處示例中，計算出的K系數為12.89.

三.Z傳遞函數的實數系數變換

由第二部分的討論得知，在數字補償器計算結果輸出給PWM之前，為了抵消數字化過程的額外增益，我們用一個系數K去乘以計算結果，再給賦給PWM模塊的占空比寄存器，這樣導致的結果是每一次環路計算都要做一次固定的乘以K的動作，這顯然是比較費時間，且無意義的，如圖5所示。

圖5 數字化環路的額外增益抵消計算

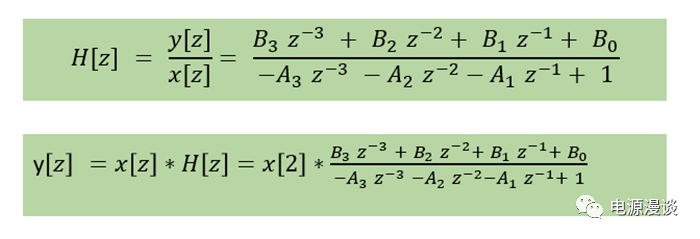

圖6 數字補償器表達輸出量

我們對數字補償器進行變換，如圖6所示，用z變換傳遞函數表示輸出量，則發現如果對輸出量進行乘以一個系數K,那么只是分子中的B系數和K相乘就可以了，A系數是沒有影響的。那么我們可以等效為對B系數進行乘以K的變換，得到新的B系數，而將K設為1即可，以此簡化運算。

接下來，我們需要通過移位將A,B系數變?yōu)?/span>-1-0.99996942之間的數據，并且為了最大程度利用16位MCU的字長，需要將這些數據其中的最大值變?yōu)?/span>0.99996942，當做完這些移位和縮放操作后，A,B系數可以表示為Q15數據格式，但是需要注意的是在反饋計算量結果yn之前，需要進行反縮放，以保持數據范圍不變，如圖7所示。

圖7 AB系數的移位縮放和反移位反縮放

接下來，我們通過實例進行說明。

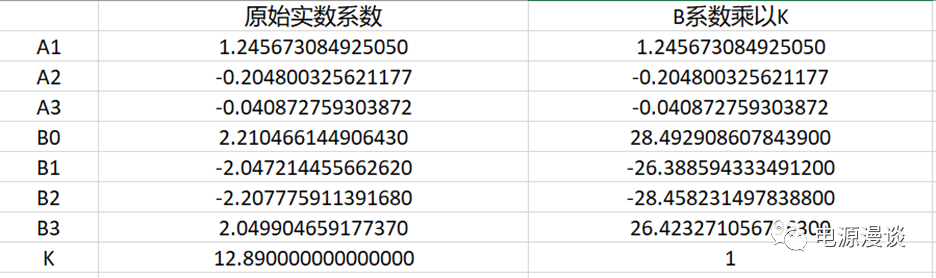

根據前述分析，首先我們將得到的B系數乘以一個K值，這個K值在前面的示例中為12.89，得到如下的修正后的B系數，A系數保持不變，K最后設為1.

圖8 B系數統一乘以K增益系數

然后同時對A,B系數做縮放，此處通過右移5位，讓它處在Q15小數表達的范圍內，即-1-0.9999694824219之間，如圖9所示。

圖9 A,B系數的統一縮放至Q15小數范圍

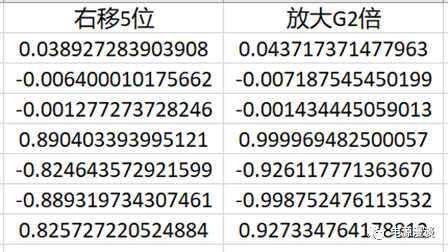

圖10 A,B系數放大G2倍充分利用16位字長

圖11 計算G2縮放倍數

通過圖11所述關系，將縮放后的AB系數中最大值乘以一個數字，變?yōu)?.9999694824219求得G2系數，即將A,B系數同時乘以G2,讓最大的數達到Q15的最大值，0x7FFF,如圖10所示，以便充分利用16位的最大字長。

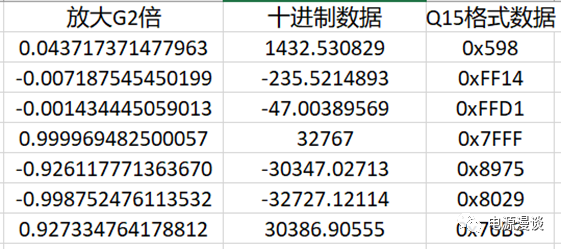

圖12 Q15格式的數據

由最終得到的小數，乘以32768，進而得到相應的16進制數據，如圖12所示，最后一列就是我們需要放到SMPS控制庫函數中進行計算的Q15數據。

四.采用DCDT工具進行實際驗證AB系數

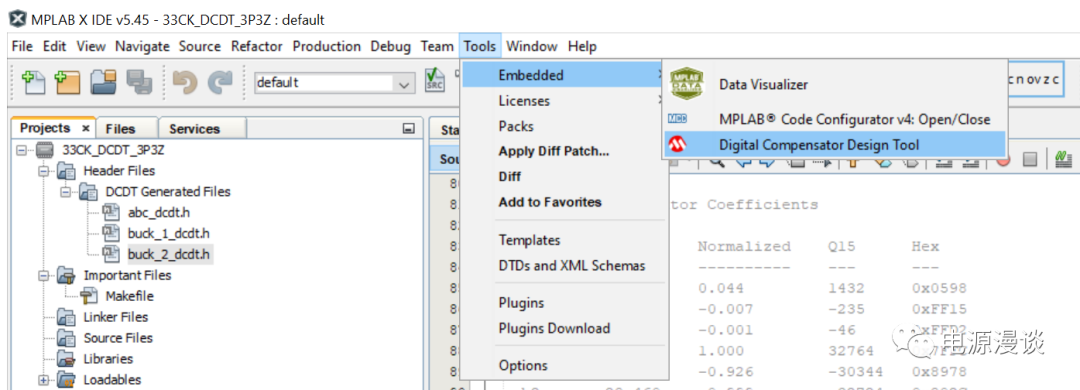

圖13 DCDT插件工具

DCDT工具是一個在MPLAB XIDE中運行的插件，它可以幫助用戶計算數字補償器的相關實數系數及Q15數據。DCDT的具體安裝我們后面有機會再做具體說明。

這里我們以上述實例，基于已有的電壓模式控制buck電路功率級傳遞函數，做相應的變換，在DCDT工具中得到對應的Q15數據，及相關的系數。

具體示例對應圖4中的描述，我們把圖4直接搬到此處，如圖14所示，方便分析。

圖14 基于DCDT分析的功率級被控對象

根據圖14所示的基本條件，及第二部分討論的K系數計算方式，可計算出相應的K系數為12.89.

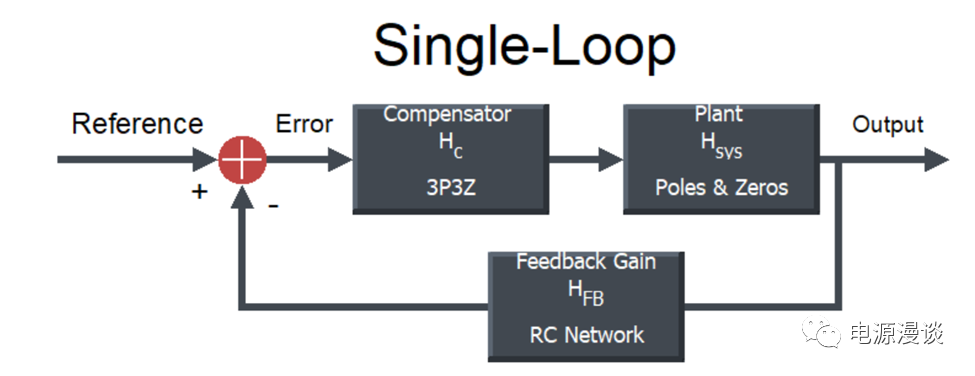

圖15 DCDT中選擇單環設計電壓模式補償器

由于是電壓模式buck電路，因此在DCDT的頁面上，選擇單環補償器，如圖15所示。

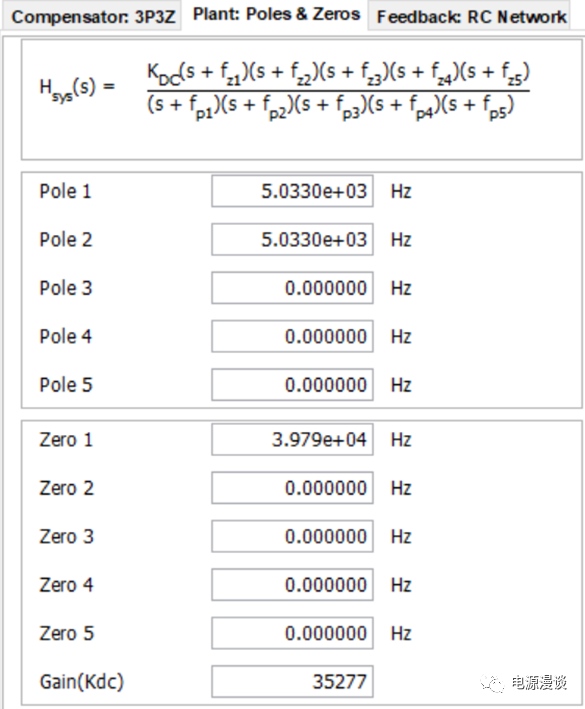

圖16 DCDT中寫入功率級零極點

基于功率級特性的研究，我們填入相應的零極點，如圖16所示，并調整Gain系數Kdc滿足真實的低頻增益，在圖17，圖18中得到相應的功率級增益和相位曲線，當然也可以用仿真的方式將數據導入這里，或者用實測波特圖的方式將數據導入到這里，這里不做太多說明。

圖17 功率級增益曲線

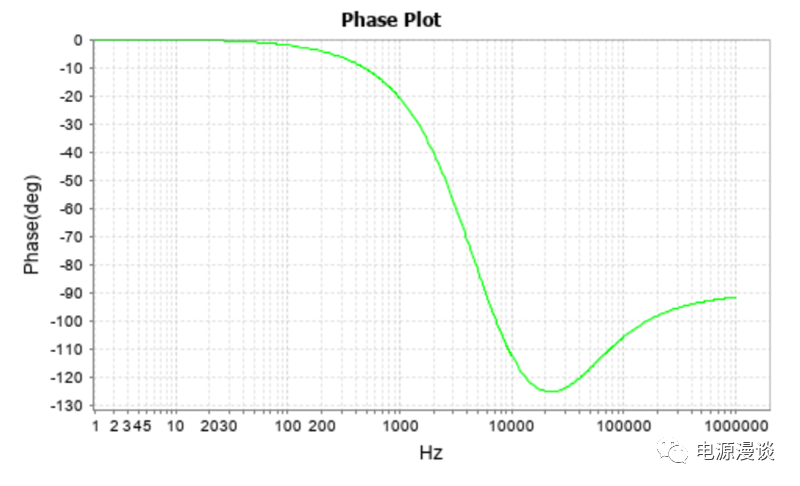

圖18 功率級相位曲線

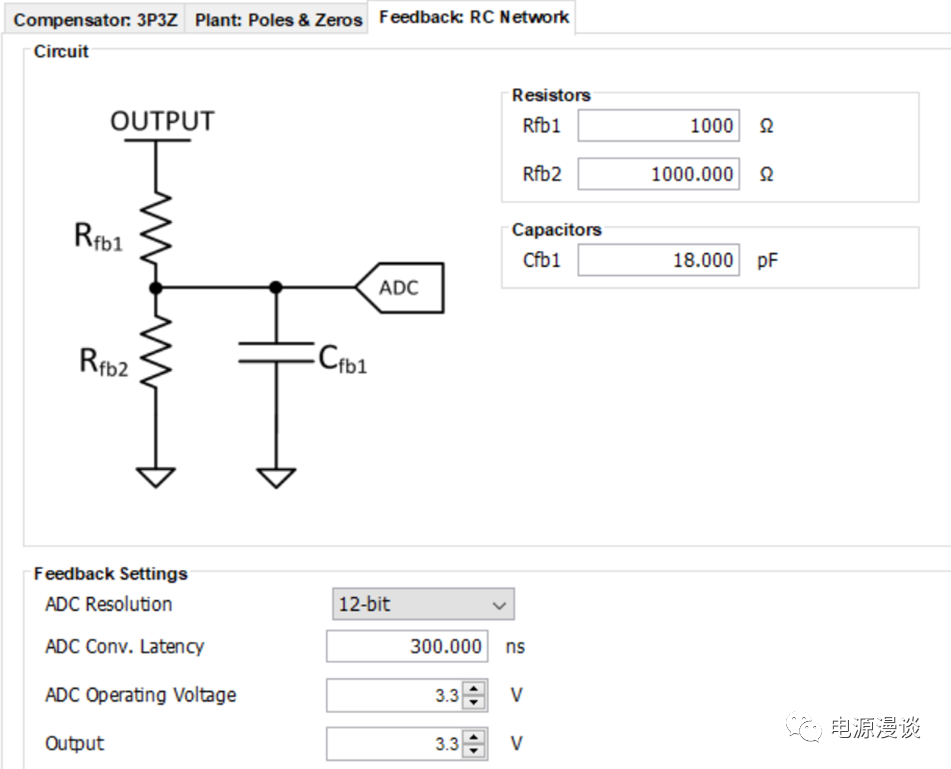

圖19 設置輸出分壓電阻及ADC相關參數

根據電路硬件填入分壓電阻，dsPIC33CK的ADC為12bit分辨率，且轉換時間在300ns以內，供電為AVDD電壓3.3V,輸出電壓我們這里案例為3.3V，如圖19所示。

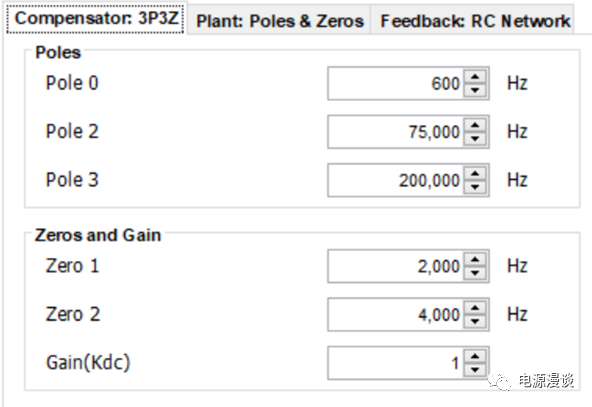

圖20 設置補償器零極點

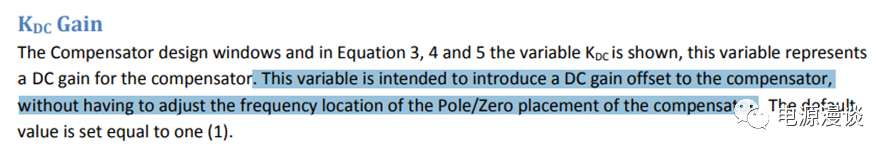

根據功率級的零極點，我們設置相應的補償器的零極點位置，補償器的直流增益，根據參考文檔，我們設為默認值1。如何設置補償器零極點頻率這里我們不做詳細探討，請參考前述文章，BUCK電路電壓模式CCM環路補償設計及仿真 .

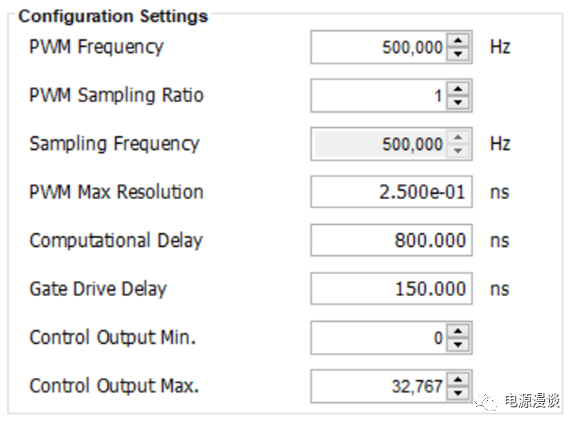

圖21 設置PWM相關配置

此處由于我們使用dsPIC33CK器件，因此我們按照250ps的最大PWM分辨率，且每一個周期都進行ADC采樣，則采樣系數為1，開關頻率為500k，對應采樣間隔頻率就是500k，其它值為估計值。此處注意，實際應用中，需要用戶確保合適的采樣頻率以滿足環路運算和執行其它任務。

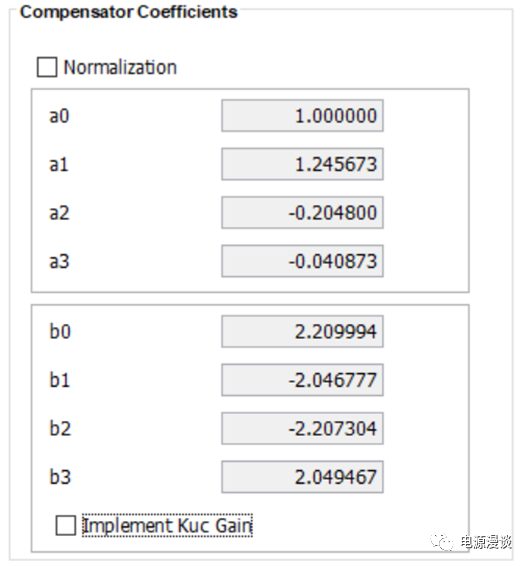

圖22 得到實數的原始數字補償器系數

得到的原始的數字補償器系數，和前述文章通過我們另一個工具DCLD得到的系數是完全一致的，因為他們對應相同的零極點的數字補償器，工具計算結果非常準確，如圖22所示。

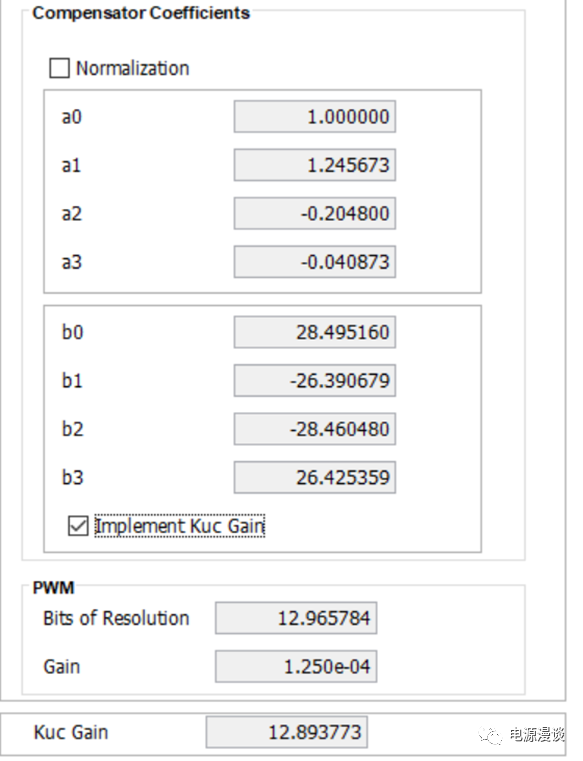

圖23 選擇實施Kuc增益系數

點擊實施Kuc增益系數后，如圖23所示，可見B系數被乘以Kuc了，A系數保持不變，此處DCDT計算出來的Kuc和我們前面部分手動計算的結果12.89一致，當然也可以在補償器Kdc中輸入這個值，也可以得到相應的改進后的B系數，如圖24所示。

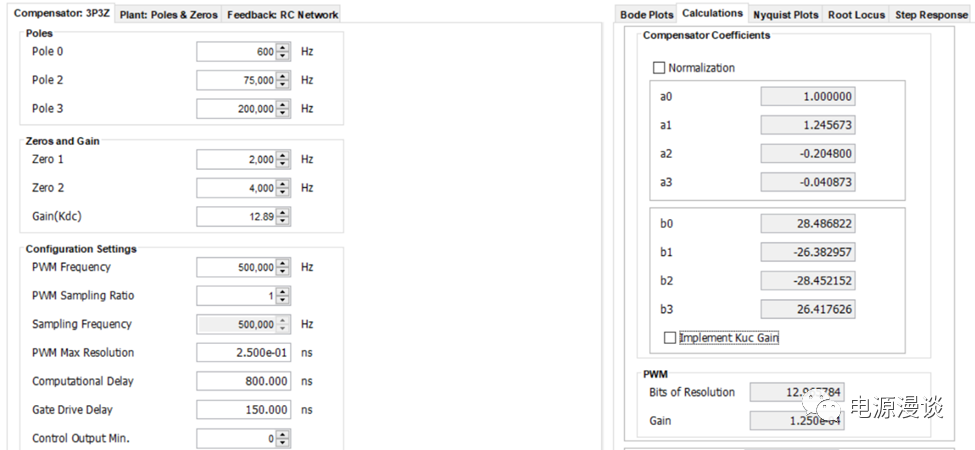

圖24 直接采用Kdc引入Kuc增益

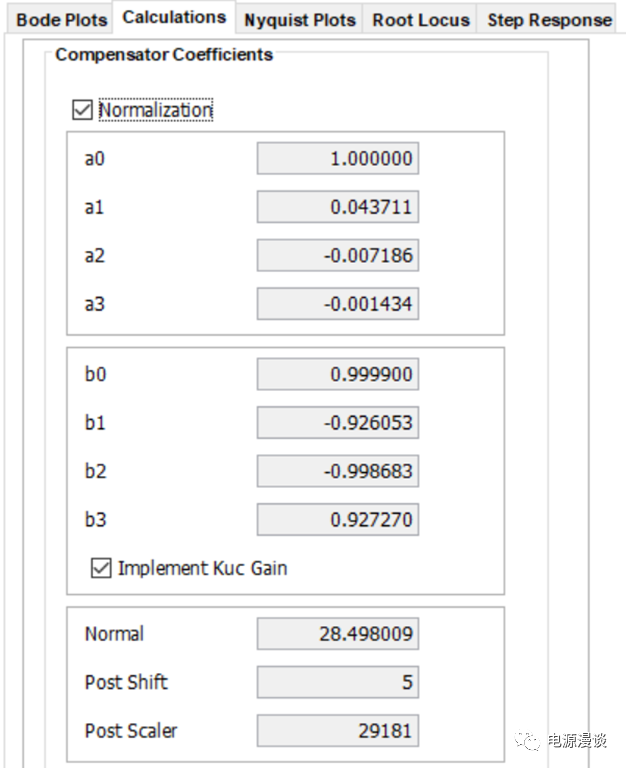

圖25 實施系數歸一化

點擊實施歸一化后，可見A,B系數都經過縮放后變到-1-0.9999694864219之間的數據，且經過一個放大系數G2使得最大的值變?yōu)榻咏?/span>0.9999的值，此處DCDT顯示出它經過了5位移位，最大系數數據為28.49，則調整系數1/G2為29181對應的Q15小數，如圖25所示。

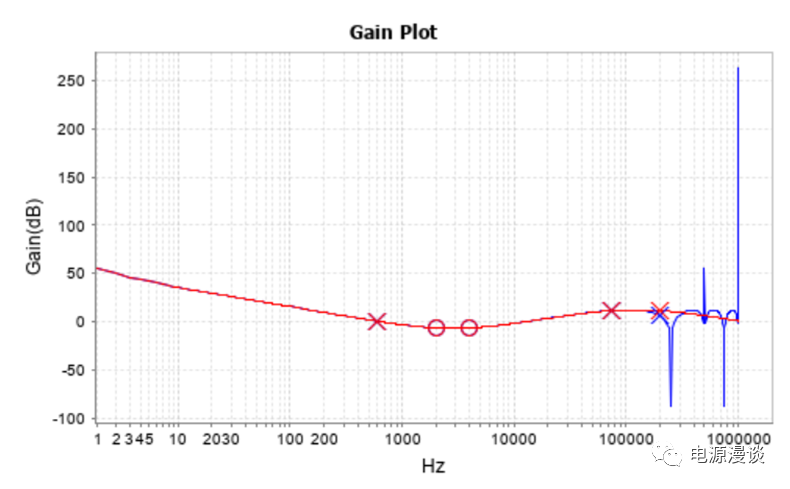

圖26 模擬和數字化后的補償器增益曲線

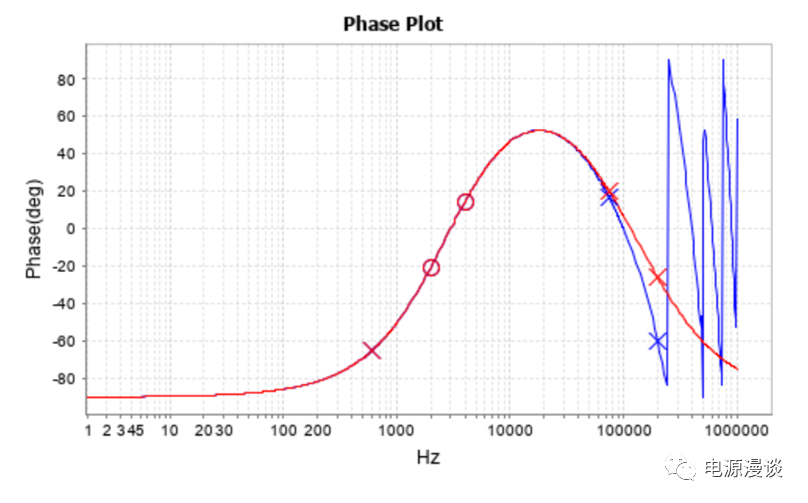

圖27 模擬和數字化后的補償器相位曲線

由圖26，27所示，可見模擬補償器和數字補償器在100k以上有較大的不一致，但是100k以下基本重合，藍色為雙線性變換后的數字化補償器，紅色為模擬補償器。

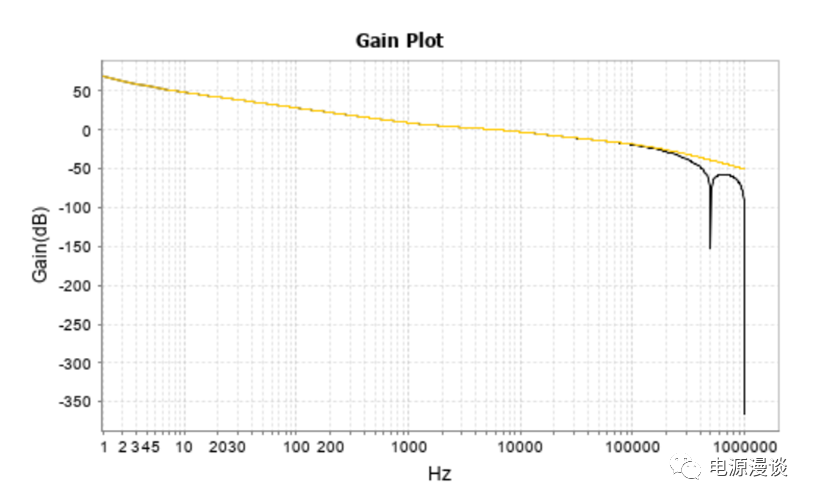

圖28 模擬和數字化的loop增益曲線

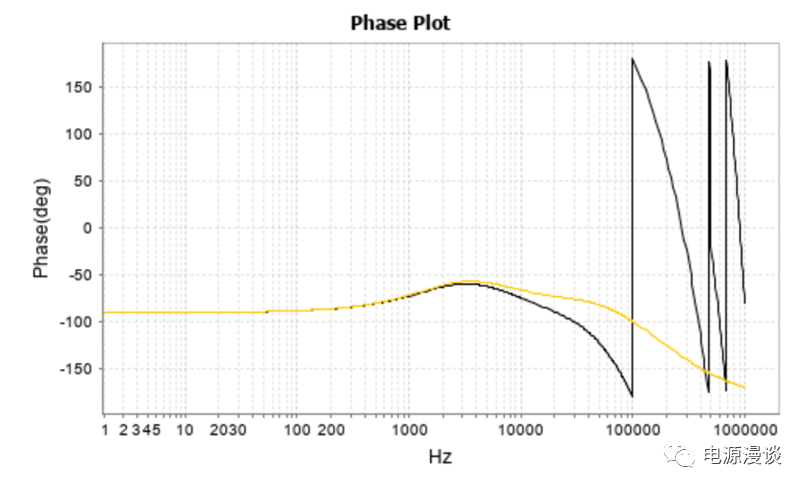

圖29 模擬和數字化的loop相位曲線

由上述環路增益和相位曲線來看，圖28，29所示，在低頻和中頻段數字化增益和相位和模擬的增益和相位曲線較一致，但是高頻下數字化曲線（黑色）有一定的下掉，這是因為數字化過程對系統造成一定的相位損失。

圖30 數字補償器和對應的Q15格式數字

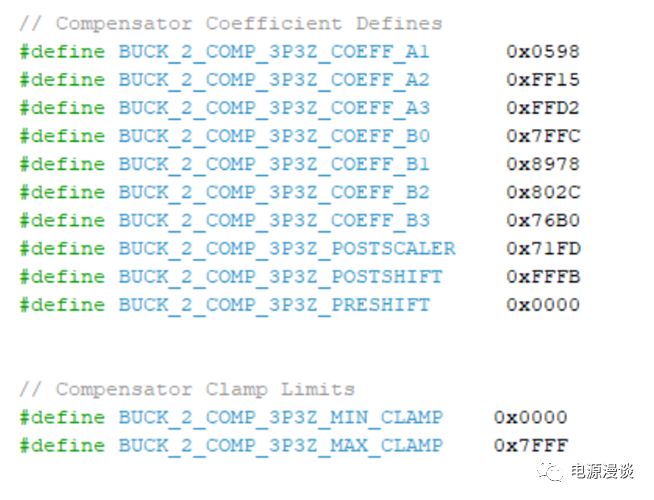

圖31 最終的數字補償器AB系數

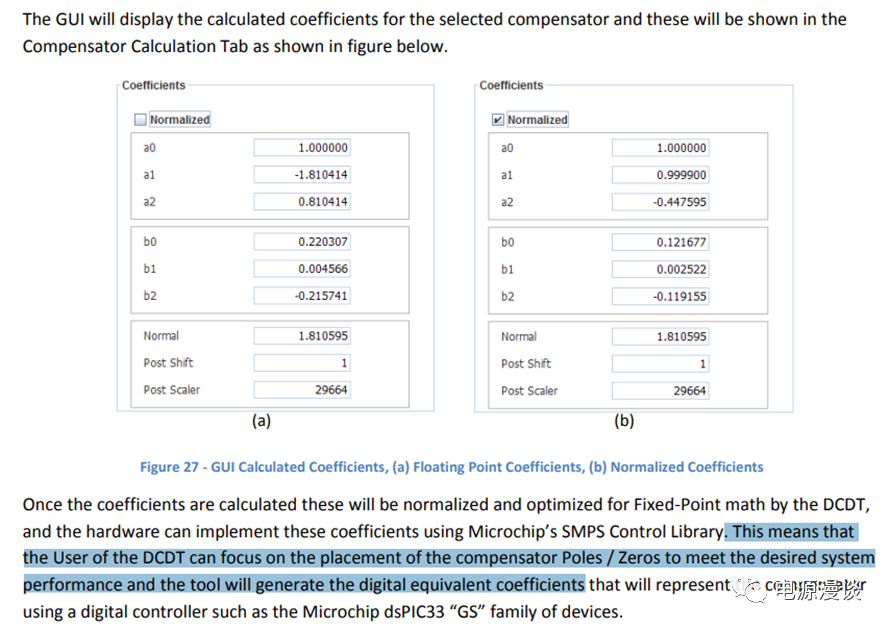

圖32 DCDT工具的作用說明

總結，通過分析MCU內部對實數的處理方式，重點討論了Q15的定標方式，然后分析了數字化過程中方便MCU處理所做的一系列的縮放及系數變化措施，最后通過實際計算和DCDT工具計算得到一致的結果，這個結果就可以在MCU中結合數字補償器的庫函數進行運算。

事實上，用戶只要能夠理解如何設置系統零極點頻率，DCDT就可以幫助產生相應的z傳遞函數的系數，及對應的Q15格式數據，在dsPIC33中去用SMPS控制庫執行補償器，如圖32所示。以上對理解數字補償器的數學變化過程有一定的幫助。
