CAN通信在汽車和工業領域應用廣泛，在一個系統中存在多個CAN總線，或者至少存在多個CAN網絡節點。如果改造舊有設計，更換主控制器是一個方法，將不帶CAN控制器的主控芯片改為帶CAN控制器的主控芯片，另外，還有一種方式，就是增加一個獨立的CAN控制器芯片外加CAN收發器。本文簡單介紹一種集成CAN控制器和收發器的集成芯片，一定程度上有助于簡化系統，實現系統的快速更新迭代。

一.MCP251863的簡單介紹

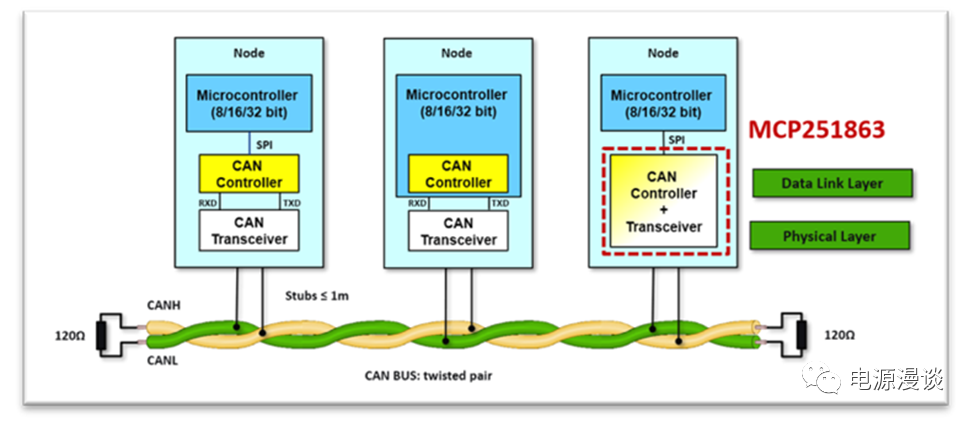

圖1 CAN網絡節點的組成形態

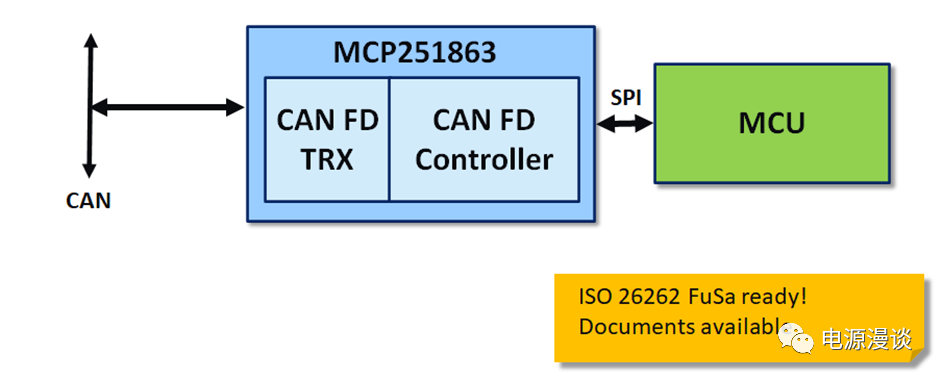

通常CAN節點的形式有以上三種組成，一種是MCU不帶CAN控制器，需要外加CAN控制器和收發器芯片，第二種是主控芯片集成了CAN控制器，需要外加一個CAN收發器，MCP251863就是第三種情況，不帶CAN控制器的主控芯片連接一個MCP251863就可以實現CAN節點功能，將數據鏈路層和物理層功能都涵蓋在這一芯片下。

圖2 MCP251863和MCU的連接

圖2中給出了采用SPI通信連接主MCU和MCP251863的示意圖，MCU可以通過SPI去控制和配置CAN芯片。

在器件眾多特性中，最值得提的有幾個點，我們簡單提示一下。

首先，內部集成的CAN收發器是Microchip的ATA6563,這一系列產品包括Microchip所有的CAN收發器都是經過客戶驗證的可以不需要增加外部保護器件的，在可靠性上非常有保證，同時減小了器件個數。

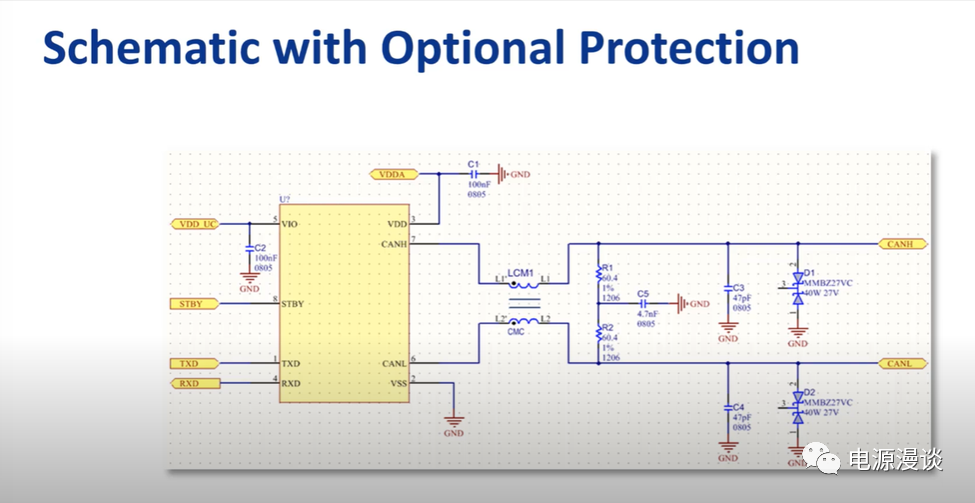

圖3 一般設計中建議添加的外部保護器件

其次，EMC的性能非常好，Microchip已經獲得了多種EMC的測試通過的證書，如圖4所示。本身從原理上講，集成CAN控制器和收發器這種形式就降低了EMC問題的發生。

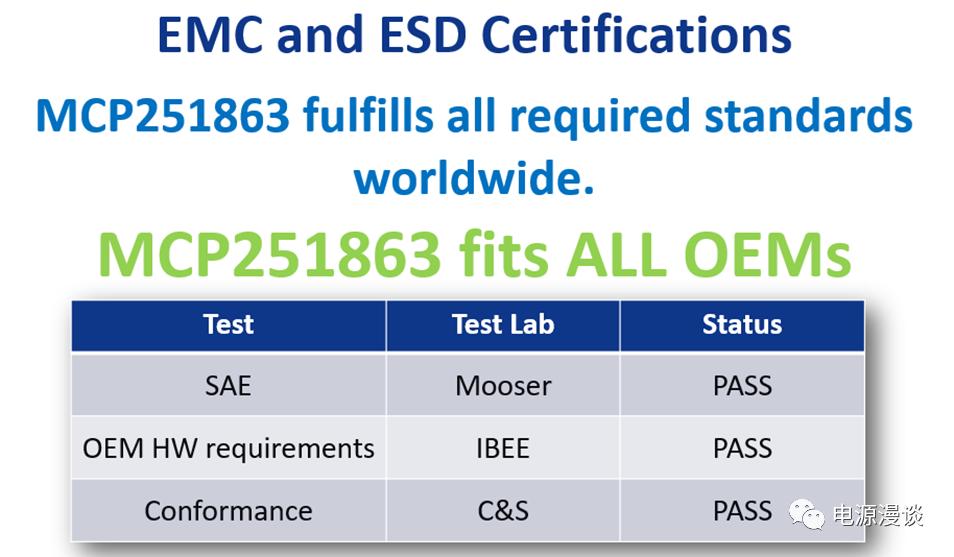

圖4 EMC和ESD相關證書

第三，它是功能安全Ready的產品，通過給客戶提供的一系列的文檔材料，可以很容易通過需要的安全ASIL等級。

圖5 CAN芯片功能安全相關材料

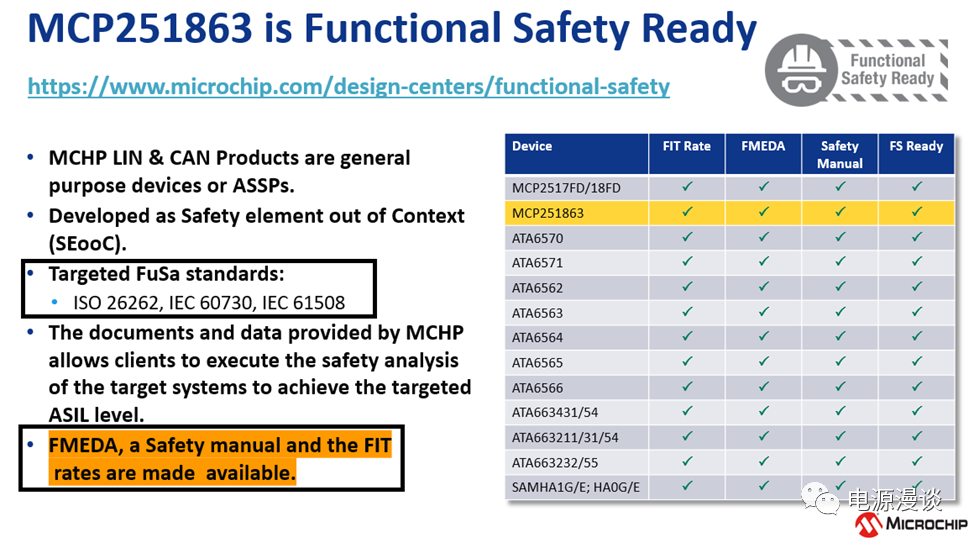

從公開的資料看，若干種CAN相關的產品都具有功能安全Ready的水平，可以向客戶提供相關的材料，比如FMED,Safety手冊，和FIT率計算等，可通過上圖5中的表格參考相應型號。

圖6 幾種功能安全標準

順便給大家科普一下幾種功能安全標準，ISO26262是用于汽車領域的電子系統的功能安全標準，IEC61508是用于工業領域的電子系統的功能安全標準，IEC60730是用于家電行業電子系統的功能安全標準。

圖7 器件基本特性介紹

MCP251863支持兩種模式，一種是CAN2.0模式，另一種是CAN FD模式，在CAN2.0模式下只能發送接收CAN2.0的幀，而在CAN FD模式下，可以同時有CAN FD幀和CAN2.0幀兩種形式。

圖8 數據傳輸正常模式

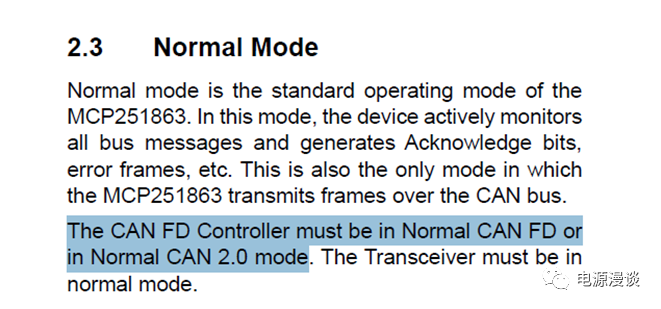

數據要正常傳輸必須要設在normal模式下，如圖8所示。

其次，注意一下器件最高可以達到的bit rate，仲裁部分的nominal bit rate最大可達到1Mbps,而數據部分的data bit rate最大可達5Mbps。

最后，注意一下器件的溫度范圍，可以提供兩種溫度范圍的器件，125C工作溫度等級的E器件，和150C工作溫度等級的H器件，這兩種溫度范圍的器件都具有車規和非車規型號，值得注意的是這個器件對于AECQ100及AECQ006都進行了測試，對于AEC-Q100相對來說比較常見，AEC-Q006順便在這里給大家解釋一下，同時列出AECQ100認證的各個部分。

AEC-Q006A：2016Qualification Requirements for Components using Copper (Cu) Wire Interconnects（使用銅（Cu）線互連的部件的資格要求)

AEC - Q100 基于故障機制的集成電路壓力測試鑒定 -包含下面全部13份最新英文電子版標準文件

AEC-Q100H：2014Failure Mechanism Based Stress Test Qualification For Integrated Circuits (basedocument) - 基于失效機制的集成電路應力測試資格認證（基礎文件）

AEC-Q100-001C：1998Wire Bond Shear Test（線材剪切試驗）

AEC-Q100-002E：2013Human Body Model (HBM) Electrostatic Discharge（ESD) Test(人體模型（HBM）靜電放電（ESD）測試）

AEC-Q100-003E：2003Machine Model (MM) Electrostatic Discharge Test （機器型號 (MM) 靜電放電測試）（已停用）

AEC-Q100-004D：2012IC Latch-Up Test（IC鎖存測試）

AEC-Q100-005D1：2012Non-Volatile Memory Program/Erase Endurance, Data Retention, and OperationalLife Test （非易失性存儲器程序-擦除耐久性、數據保留和操作壽命測試）

AEC-Q100-006D：2003Electro-Thermally Induced Parasitic Gate Leakage Test (GL)-電熱誘導的寄生門漏電測試（GL) （已停用）

AEC-Q100-007B：2007Fault Simulation and Test Grading（故障模擬和測試分級）

AEC-Q100-008A：2003Early Life Failure Rate (早期壽命衰竭率）

AEC-Q100-009B：2007Electrical Distribution Assessment（配電評估）

AEC-Q100-010A：2003Solder Ball Shear Test（焊錫球的剪切試驗）

AEC-Q100-011D：2019Charged Device Model (CDM) Electrostatic Discharge Test （帶電設備模型（CDM）靜電放電測試）

AEC-Q100-012：2006Short Circuit Reliability Characterization of Smart Power Devices for 12VSystems（12V 系統智能功率器件的短路可靠性表征）

二．器件pin腳說明及典型連接

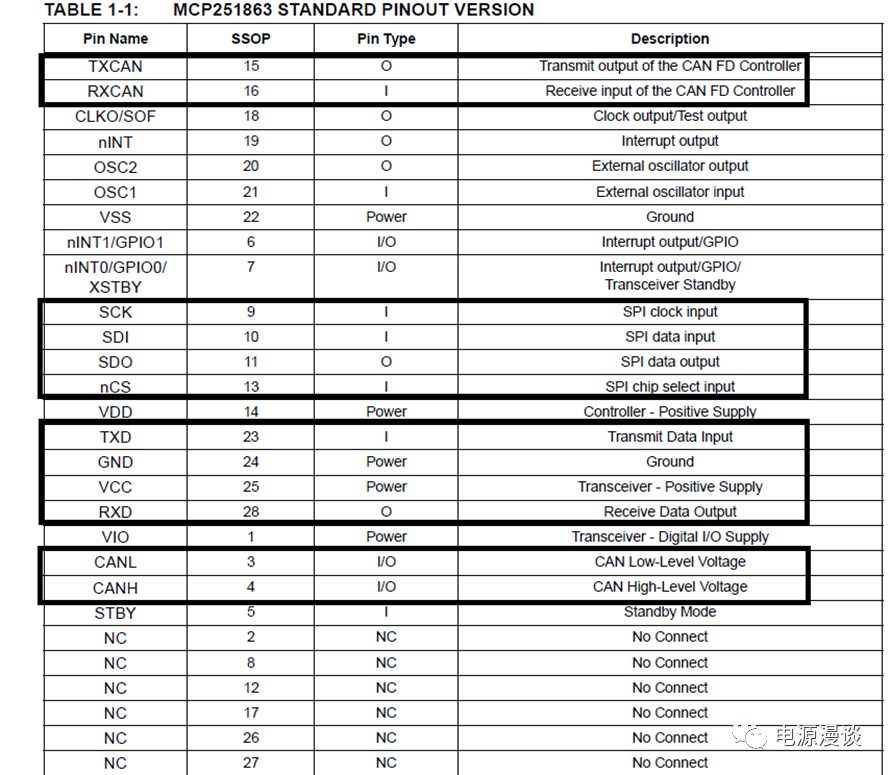

圖9 器件pin腳說明

MCP251863是一個SSOP-28的封裝，接下來，我們?yōu)g覽一下其pin腳說明。

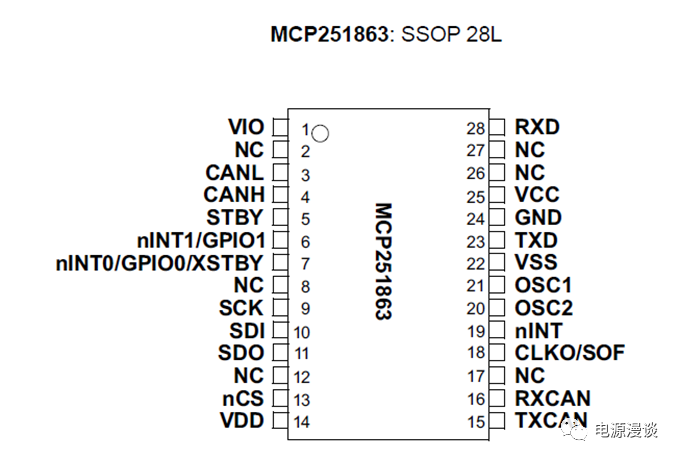

圖10 器件pin腳說明

28個pin腳中，我們重點分析一些比較重要的pin，SCK,SDI,SDO,nCS為CAN芯片和主MCU之間連接的SPI接口pin，CANL,CANH是內部的CAN收發器的輸出，直接連接到CAN bus物理總線，TXCAN,RXCAN是CAN FD控制器輸出和輸入pin，而TXD和RXD是內部CAN收發器的數據輸入和數據輸出，TXD接TXCAN作為發送界面，RXCAN接RXD作為接收界面。典型參考原理圖如圖11所示。

圖11 典型3.3V系統連接原理圖

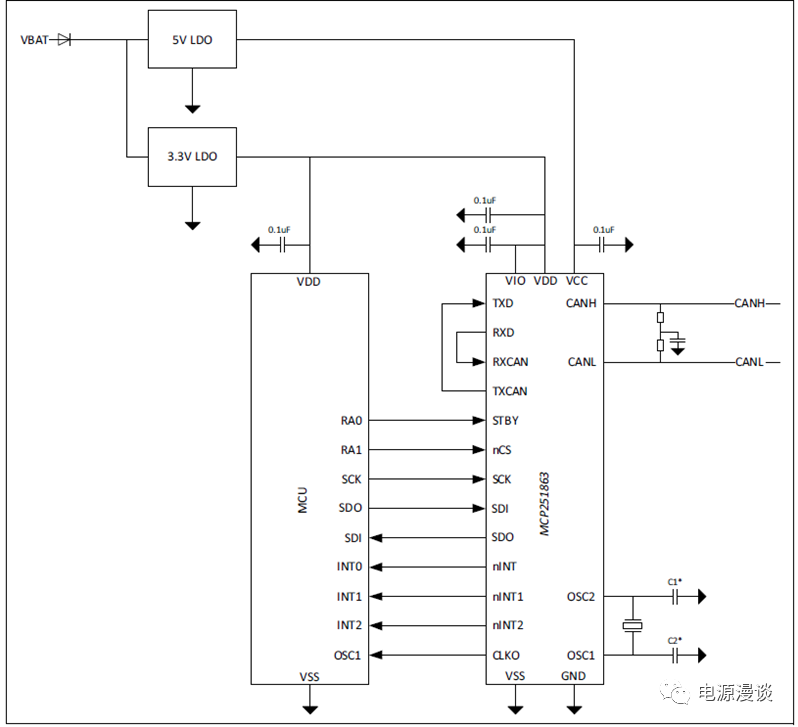

簡單check一下幾個電源pin的連接，VDD是CAN FD控制器的電源，VCC是CAN收發器的電源，而VIO是數字I/O的電源，這里示意圖中，MCU供電是3.3V,則VDD和VIO連接在一起供電3.3V,而收發器的電源單獨供電5V.

圖12 典型5V系統連接原理圖

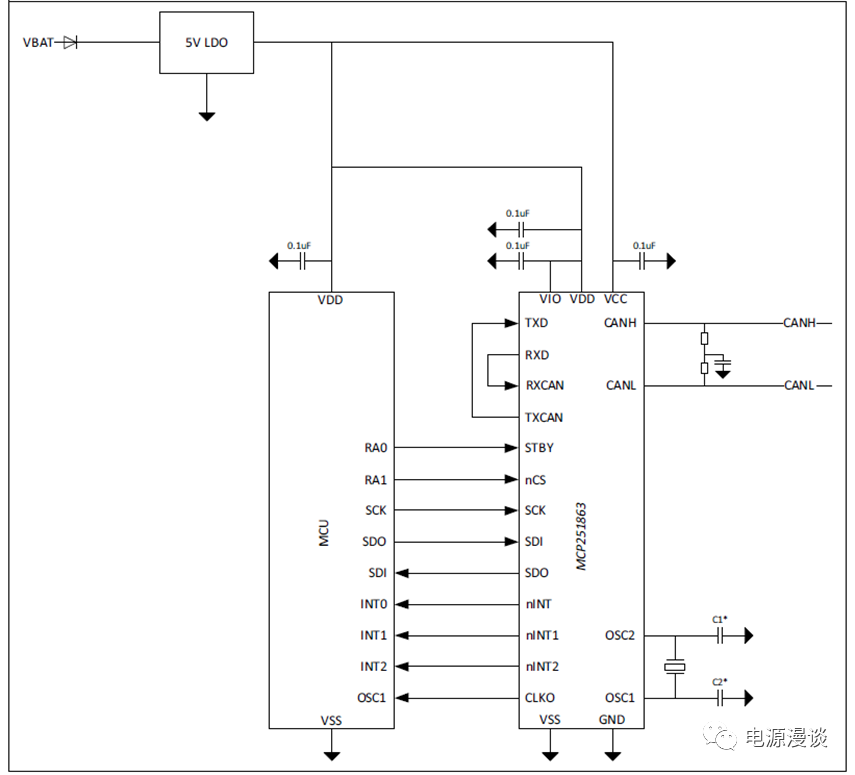

當MCU是5V供電時，情況比較簡單，采用一個5V電源對VDD控制器供電和VIO供電，同時也用5V給收發器供電。

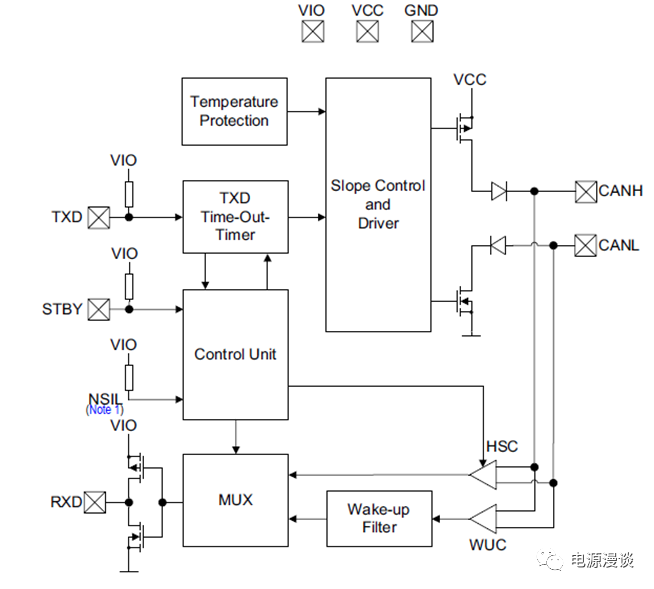

圖13 內部框圖---CAN收發器部分

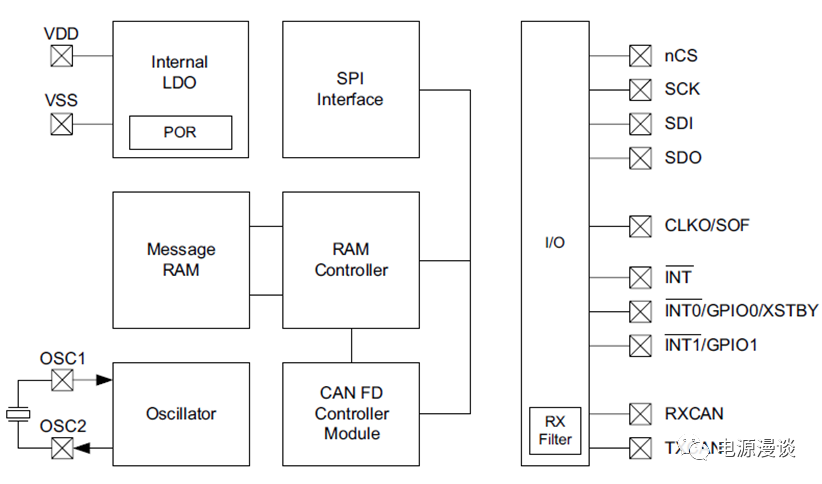

圖14 內部框圖---CAN控制器部分

器件的內部框圖參考如圖13，圖14，分別為收發器和控制器部分。

關于器件的細節部分不進行探討，有興趣可以參考器件規格書。我們此處列出相關CAN控制器產品，供參考。

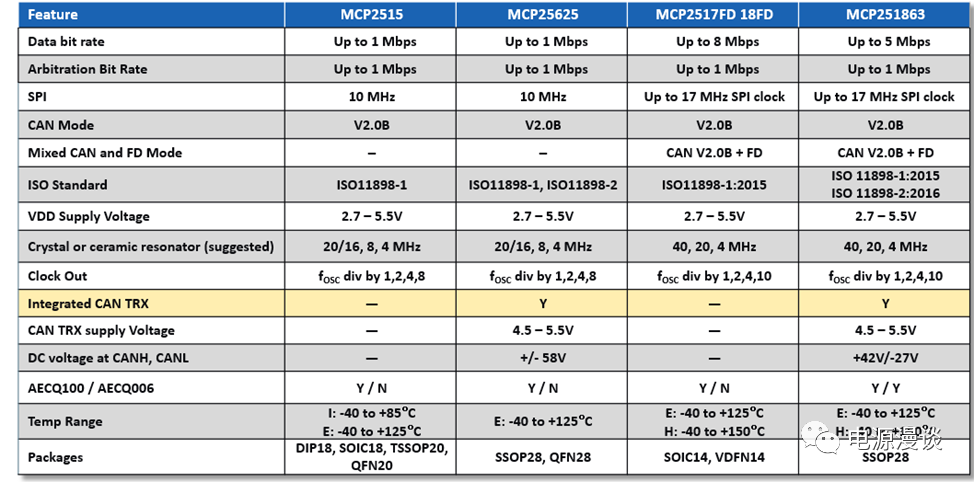

圖15 CAN控制器產品匯總

總結: 簡單總結MCP251863這個集成CAN FD控制器和CAN收發器的CAN芯片的一些基礎問題，典型信息方便查閱參考。
