根據前述文章，數字電源之我見（1）典型控制系統框圖 中的介紹，控制一個數字電源，首要的一步就是要將模擬信號轉換為數字信號，這部分工作由芯片內的ADC來完成，本文就ADC的典型結構及時鐘分配，和分辨率特點，基本工作原理等特性做一個概括性的介紹。

一.ADC的典型結構

對于dsPIC33C系列產品來說，ADC的基本框圖結構如圖1所示，

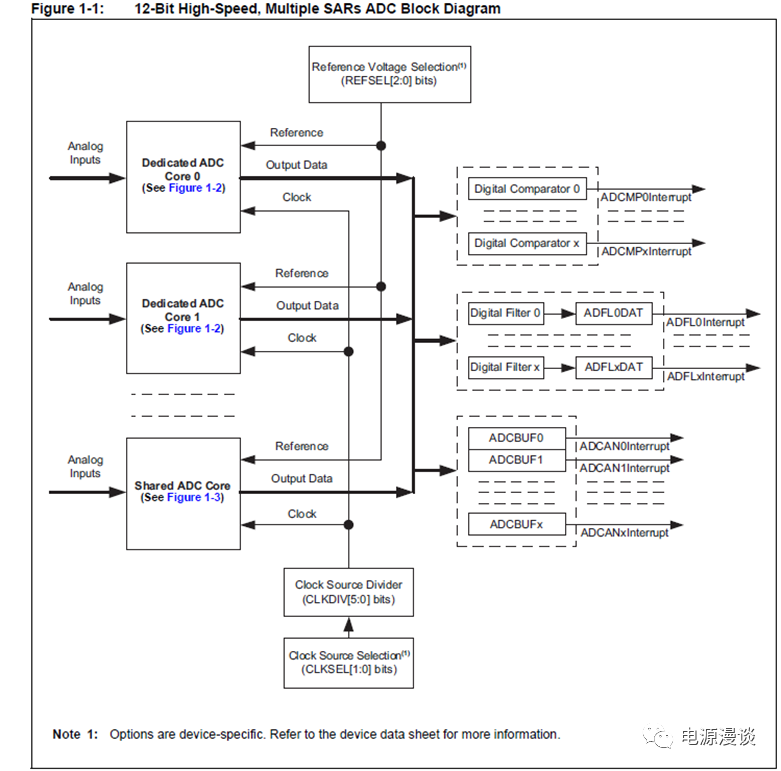

圖1 12bit的多核SAR ADC的基本結構

從圖1中的基本結構可知，其內部包含多個ADC的CORE,其中編號最大的一個CORE是共享ADC CORE,其它為獨立ADC CORE.

ADC的CORE可以根據所連接的通道的信息，如輸出格式，測量模式等對輸入信號進行處理，經過轉換后的結果會放在每一個模擬通道專用的結果buffer寄存器中。當對數字濾波和數字比較器進行了配置，允許使用相應通道的結果時，這個結果可以傳遞給數字濾波器和數字比較器來做相應的動作。

二.ADC的采樣轉換基本過程

簡單說來，ADC轉換過程主要包含三個步驟，首先對輸入信號進行采樣捕捉，當捕捉到這個信號后，就會進行保持（holding），將結果傳遞到ADC的轉換器中，最后，就是轉換過程，將模擬信號基于通道設置的數據格式信息，轉化為數字信號。

從本質上講，數據的采樣過程，就是使用輸入信號對芯片內部的ADC的采樣保持電容進行充電，所以，采樣時間要足夠，才能讓采樣充電后的電容電壓值等于輸入信號。采樣之后，在一個合適的時間，輸入信號就會和采樣電容斷開，將電壓傳到轉換器中，這就是所謂的保持，之后就是對信號進行數字化轉換，并提供相應的轉換結果。這部分我們后面會根據不同的CORE特性進行詳細探討。

因?yàn)樯婕澳M信號的數字化，所以ADC需要一個工作的時鐘源，及一個量化模擬信號的參考電源，這兩個參數都是可以選擇的，包括時鐘源的分頻等。

三．ADC的時鐘配置

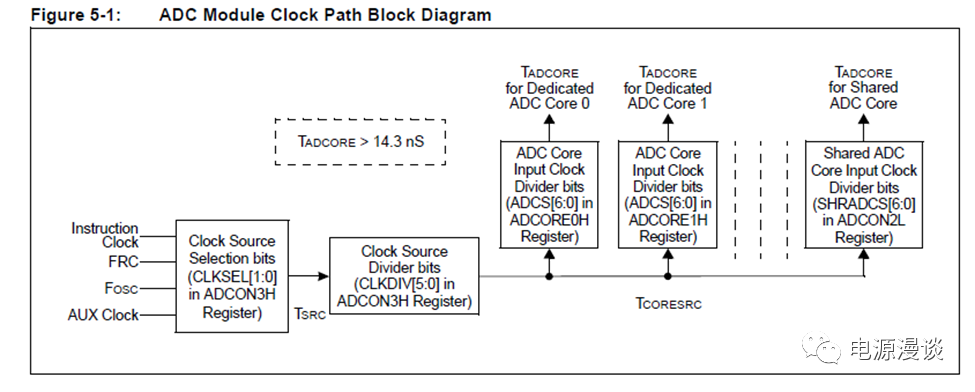

圖2 ADC的時鐘分配

ADC具有多個可以選擇的時鐘源，時鐘源可以在ADCON3H中的CLKSEL中設置，時鐘源的周期就是TSRC，如圖3所示。

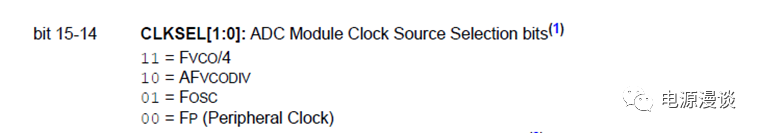

圖3 ADC可選擇的時鐘源

選擇的時鐘源可以進行分頻，可以在CLKDIV中設置，這是時鐘源進入ADC模塊后的分頻,它在ADCON3H中，如圖4所示。

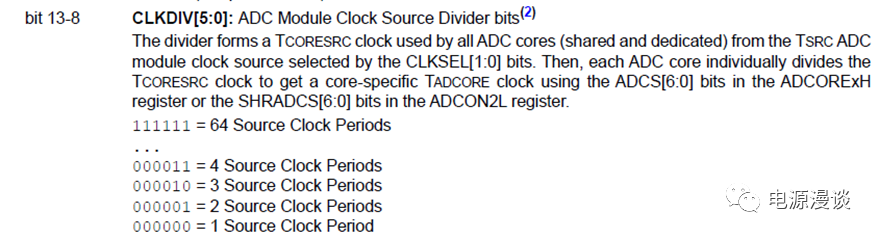

圖4 ADC模塊的時鐘分頻選擇

模塊分頻后的時鐘就是TCORESRC，它會進入每一個ADC CORE中。之后每一個ADC CORE可以設置不同的分頻來給每一個ADC CORE設置不同的時鐘，這部分分頻在各個ADC CORE的寄存器中，如獨立CORE在ADCONnH中的ADCS位，或者共享CORE的ADCON2L的SHRADCS中設置。在每一個CORE中分頻后的時鐘稱為TADCORE，如圖5，6所示。

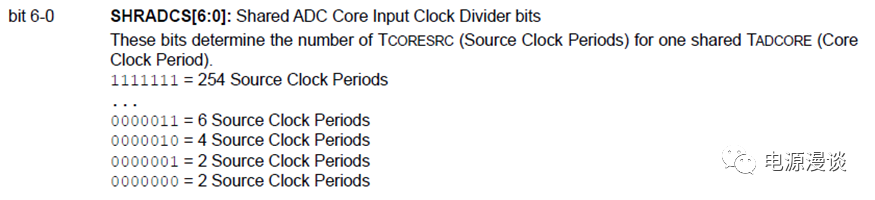

圖5 共享內核的時鐘分頻

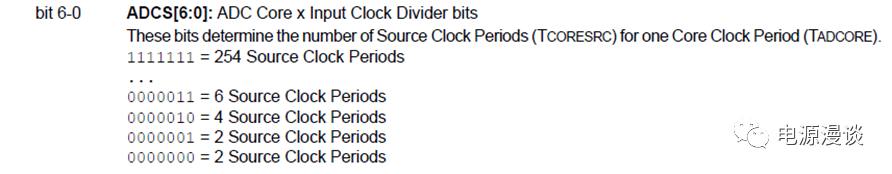

圖6 專用內核的時鐘分頻

總的說來，就是選擇一個初始時鐘源，進行一個模塊內的分頻，一個CORE內的分頻，最終得到ADC CORE的采樣轉換時鐘。

最終經過分頻后的CORE的時鐘需要不能超過70MHz，那么也就是TADCORE大于14.3nS，這一個基本要求需要滿足。

四．ADC的轉換分辨率

每一個SAR ADC的內核的分辨率或者結果位數是可以靈活設置的，分別在相應的寄存器中設置，如獨立CORE在ADCOREnH中的RES來設置，共享內核在ADCON1H中的SHARES來設置，每一個內核可以設定不同的ADC轉換分辨率。

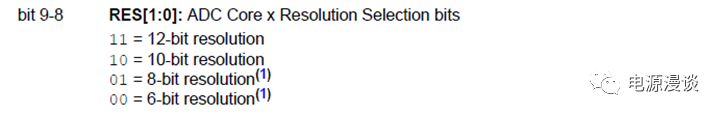

圖7 獨立內核的ADC分辨率設定

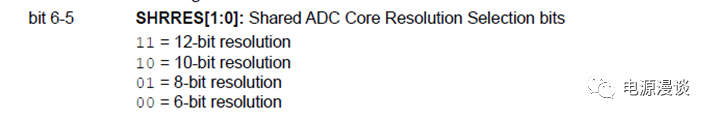

圖8 共享內核的ADC分辨率設定

值得注意的是，芯片復位后的ADC默認分辨率為最大分辨率12bit。

以上就是關于數字電源的重要外設ADC部分的一些基本特性的概述，包括工作原理，內核分類，時鐘分配，分辨率特性等，后面我們會更進一步的去討論相關特性。你了解了嗎？^_^
