前述文章，LLC電路的諧振工作模態淺析 ，詳細分析了LLC電路在諧振狀態下的典型波形和工作過程，但是實際運行中由于輸入電壓或者輸出電壓的變化使得LLC電路不一定運行于諧振狀態，本文簡要分析一下其它的一些工作狀態。

一.LLC的欠諧振工作狀態

欠諧振，顧名思義，就是工作頻率低于諧振頻率，這種狀態下的工作情況本質和諧振狀態是一樣的，但是它的一些特殊區別會影響到副邊開關的行為。

在欠諧振狀態下，由于工作周期會比諧振周期長，那么諧振腔電流的基波周期會比LLC的半周期短一些，在半周期結束之前就使得諧振電流達到了磁化電流，之后的一些時間（下一個半周期之前）內原邊諧振腔保持為磁化電流。

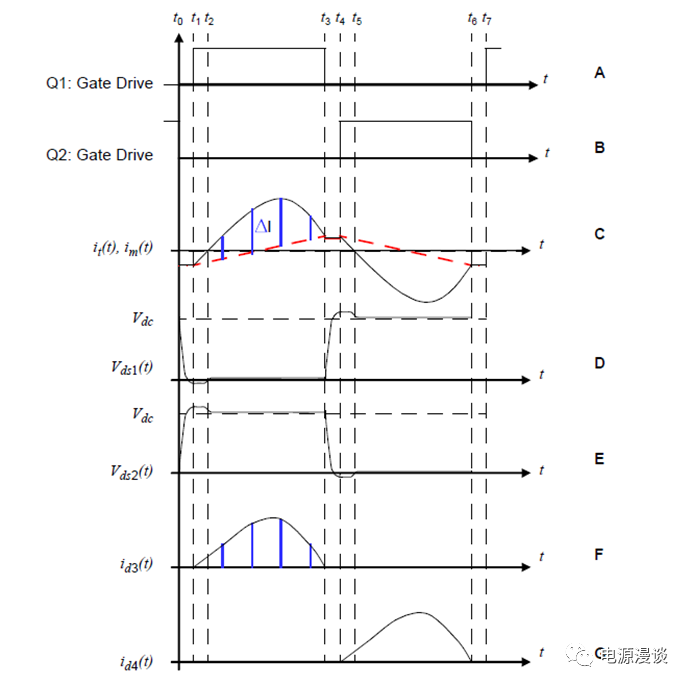

圖1 LLC諧振狀態的波形

我們回顧一下前面討論過的典型諧振狀態，從LLC典型諧振狀態的波形來看，當半周期結束時，原邊諧振腔電路的電流正好等于磁化電流，如圖1C的波形，這種狀態下諧振周期基本等于開關周期。

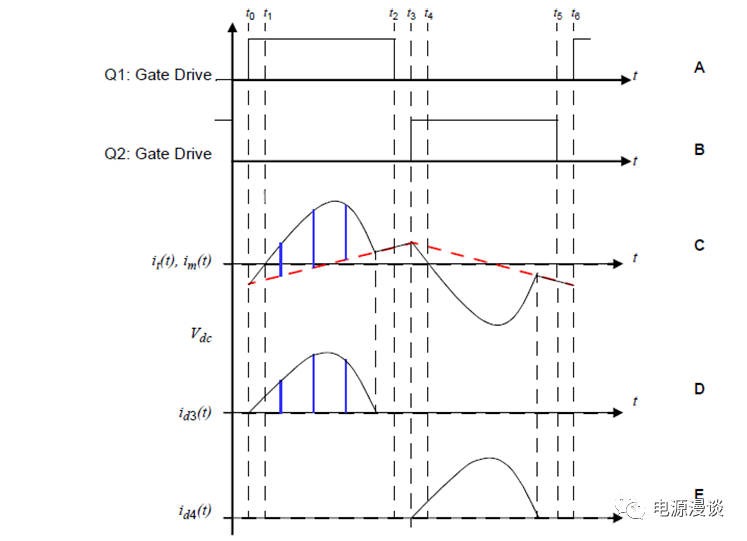

圖2 LLC欠諧振狀態的波形

而從欠諧振狀態的波形來看，由于諧振周期短于工作周期，所以在半周期結束前LLC的諧振腔電流就變?yōu)榱舜呕娏?，如圖2的C波形所示，對于副邊使用二極管整流的拓?fù)鋪?lái)說，由于二極管只能單向?qū)娏?，所以，?dāng)副邊電流過零時，二極管會自動關斷，如圖2的D和E所示，而相應的，如果副邊采用同步整流拓?fù)?，則設計者可以通過對驅動波形的控制，在電流過零點關斷同步整流mosfet開關，這其中涉及到多種電流采樣技術，此處我們不做太多討論。

二.LLC的過諧振狀態

LLC的過諧振狀態，顧名思義，就是說工作頻率大于諧振頻率，相應的工作周期小于諧振周期。過諧振的一些運行行為和欠諧振相反。由于諧振周期大于開關周期，所以，在LLC的半周期末，諧振腔電流會大于磁化電流，而在接下來的死區時間內，腔電流會快速降低為磁化電流，進而開始新的半周期。

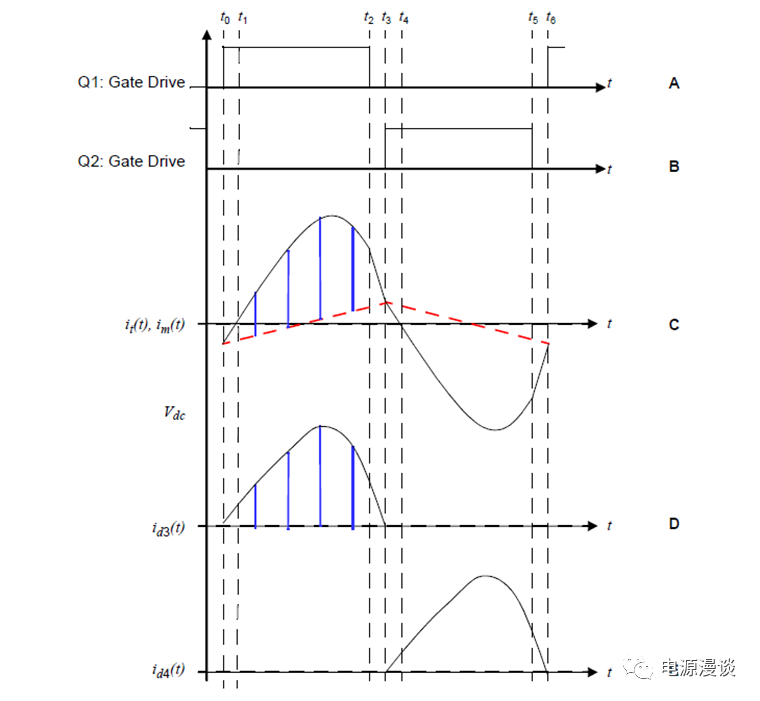

圖3 LLC過諧振狀態的波形

當過諧振時，由于諧振周期大于工作周期，所以原邊的主開關和副邊的同步整流開關可以同步運行，控制上相對簡單。

所以，總的來說，副邊同步整流開關的控制方式取決于開關頻率和諧振頻率的關系，在軟件上這是相對容易實現的。

從圖3的過諧振典型波形上看，LLC諧振腔電流在半周期結束前大于磁化電流，如C波形所示。

三.副邊同步整流的簡單討論

LLC的副邊拓?fù)洳捎猛秸鲿?huì)比二極管整流得到較小的損耗，提高效率。當采用二極管整流時，二極管上的損耗如圖4所示。它由二極管的正向壓降損耗和正向電阻損耗兩部分組成。

圖4 二極管損耗的表達式

圖5 同步整流mosfet損耗表達式

在副邊更換為同步整流開關后，其損耗主要是導通損耗，如圖5所示，這會大大減小副邊損耗，提高效率。

副邊整流輸出一般有兩種拓?fù)湫问娇梢赃x擇，全波二極管整流或者全波中心抽頭整流，后者適用于低壓大電流場合，前者適用于高壓小電流場合。在副邊使用中心抽頭整流時，一般會將中心抽頭接到副邊地，變壓器兩端接副邊整流mosfet的漏極，其源極都是接地的，這樣的好處是容易驅動這樣的低邊mosfet，而不需要自舉電路。對于mosfet的驅動時序要求，我們?cè)谇皟刹糠种幸呀?jīng)說明，此處不做討論。

總結，簡要分析LLC電路的欠諧振和過諧振狀態，分析其工作模式的基本特點和副邊mosfet驅動要求，為后續的分析做出鋪墊。
