對于電池充電線路來說，路徑管理功能尤為重要，本文通過一個簡易框圖來說明這一典型功能的含義。

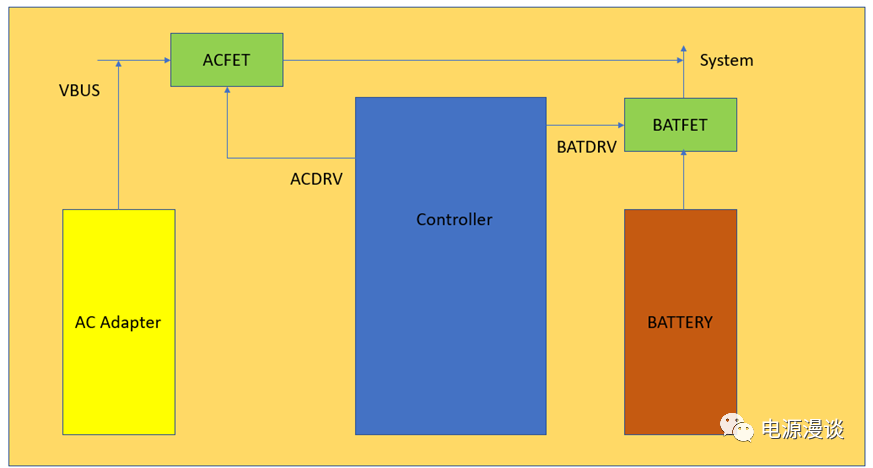

圖1 帶路徑管理的電池充電電路典型框圖

從上述框圖來看，這樣的系統包含幾個部分，AC適配器部分，這個模塊可以作為系統的輸入源，ACFET是適配器線路上的開關器件，而BATFET是電池側的開關器件，控制IC通過提供合適的驅動信號來控制這兩個開關的動作，從而對能量進行路徑管理，比如讓系統電源來自于電池或者來自于適配器等。

電源路徑管理PM

當控制器在睡眠模式時，那么此時一般僅僅有電池的存在，那么BATFET會打開，從而通過電池向系統提供能量。

當有適配器插入時，芯片會走出睡眠模式，從而把BATFET關斷，打開ACFET，此時從適配器向系統提供能量。

當有過壓的適配器插入系統時，那么此時ACFET會關斷，打開BATFET，從電池向系統提供能量，避免外部適配器對系統的損壞。

以上是關于充電路徑管理的一些典型場景。

動態電源管理DPM

此處我們順便討論一下動態電源管理DPM的概念,一般情況下系統若不帶動態電源管理DPM功能,那么適配器源必須可以提供最大系統需要的電流以及最大可獲得的充電電流之和，此時必然需要一個較大功率的適配器，增加了系統成本。

當系統增加動態電源管理DPM功能后，當系統負載功率和電池充電功率大于適配器最大功率時，控制芯片此時將減小充電電流，這樣可以降低適配器的最大功率，進而減小系統成本。

以上就是關于電池充電路徑管理PM和動態電源管理DPM的基本概念。
