在使用Microchip的8位PIC單片機中，如何使用XC8 編譯器用已知值填充未使用的程序存儲器，而不保持默認的0x3FFF呢？這是一個網友經常問的問題,那么今天我們就此話題展開討論。

這里給大家推薦使用編譯器自帶的--FILL 驅動選項，它可以允許您使用已知數字值填充未使用的程序內存。

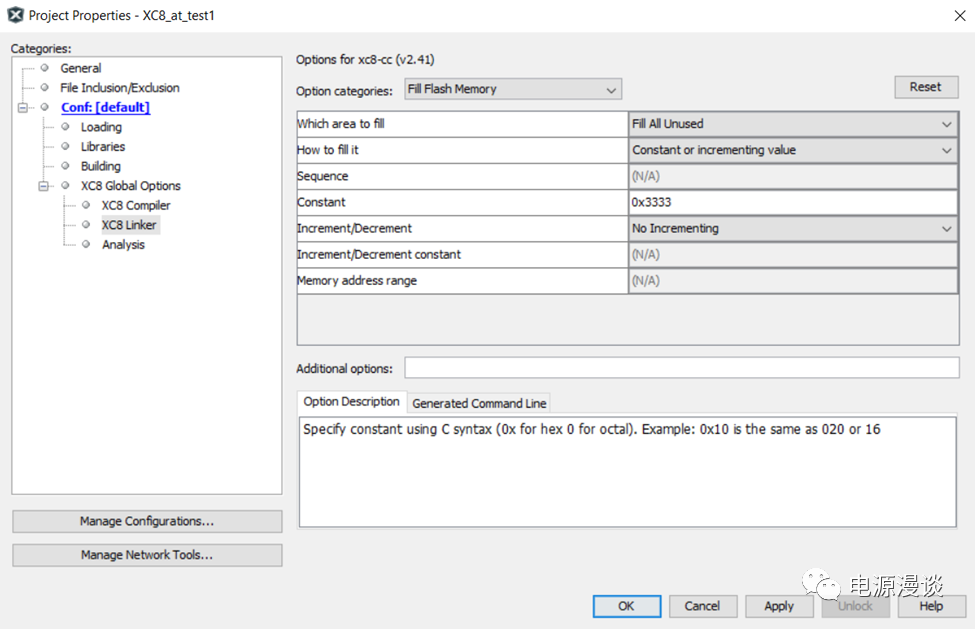

具體而言，您可以在MPLAB® X IDE > XC8 Project Properties > XC8 Linker > Fill Flash Memory 下拉菜單中選擇訪問此選項，然后在填充字段中輸入適當?shù)膮?shù)即可，如圖1所示。

圖1 填充FLASH空間的選項設置

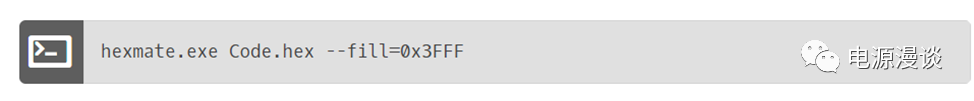

究其根本，此選項是利用XC8所帶的Hexmate 應用程序工具，來填充未使用的位置，鑒于這個原因，它僅適用于十六進制的HEX 文件處理，它不會填充二進制文件格式的代碼。

圖2 填充FLASH空間的選項實現格式

圖3 填充FLASH空間的選項示例

上述示例，將未使用FLASH空間以0x3FFF來填充，因此這個結果和默認的未使用空間一致。

圖4 填充FLASH空間的說明

從圖4說明來看，這個選項主要有幾個參數值得注意，首先是填充的內容，填充的變化形式，填充的地址范圍。

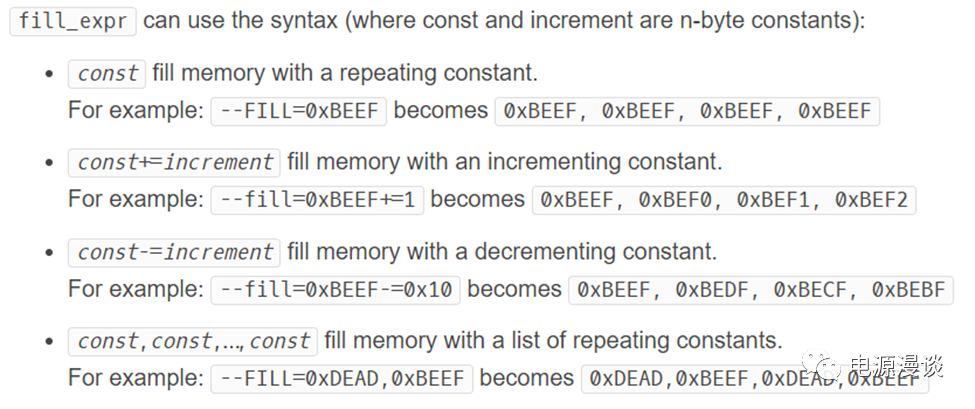

圖4中的第一個示例顯示，使用常數0xBEFF來填充所有未使用FLASH空間。第二個示例顯示，采用以0xBEFF為基準值，逐步加1的形式，來填充未使用FLASH空間。

第三個示例顯示，使用以0xBEFF為基準值，逐步遞減0x10的方式填充未使用FLASH空間。

第四個示例顯示，使用一個重復的常數序列，來填充整個未使用的程序FLASH空間。這些方式選項的執行，都可以在編譯器選項中去設置。

我們以圖1為例，如下方式，去填充所有未使用空間為0x3333這個值，而默認值是0x3FFF.

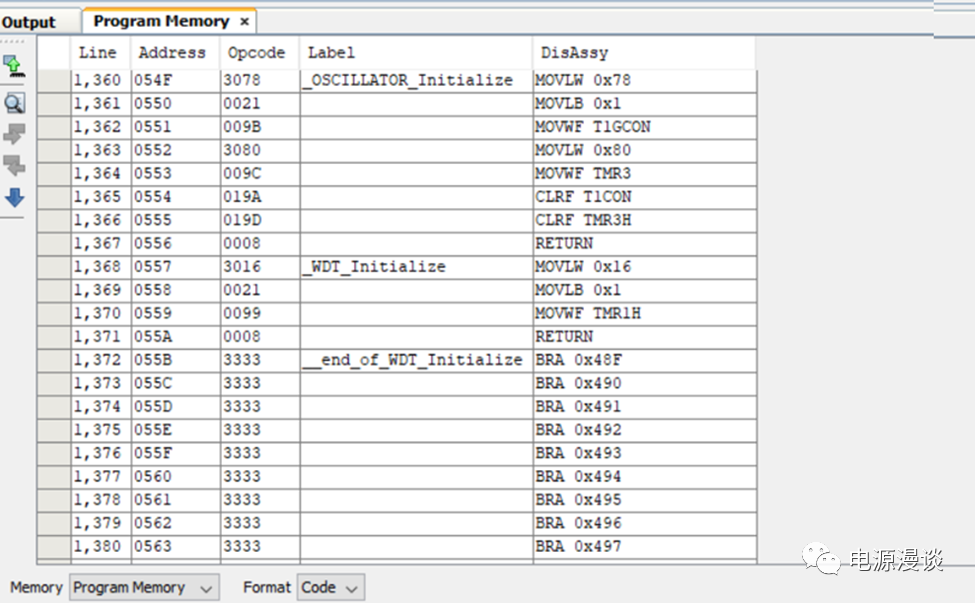

圖5 填充后的FLASH MEMORY顯示

可以看出未使用空間被填充為了0x3333，和預期一致。除了填充所有的未使用FLASH空間的形式之外，也可以使用選項去設定僅僅填充部分地址范圍的未使用FLASH空間，如圖6說明。

圖6 部分FLASH未使用空間填充定義

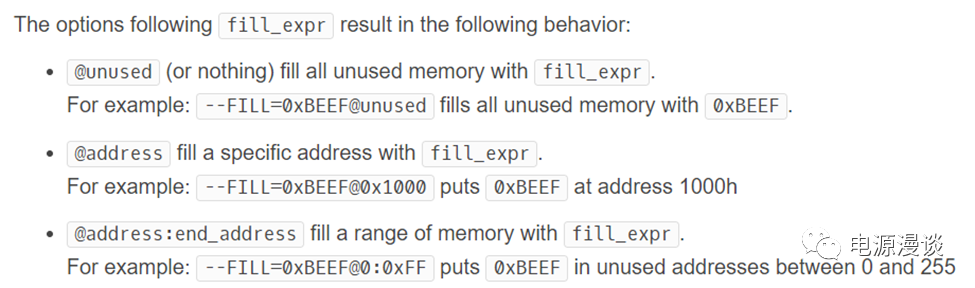

上述定義可知，使用@unused參數表示填充所有的未使用FLASH空間，而上圖第二個示例表示，在其中一個地址0x1000處填充為常數 fill_expr，注意這里，也可以填充一個單個地址為某一個常數。

上述示例3中采用@0：0xFF表示在0-0xFF地址范圍內填充0xBEFF常數，這就是一個FLASH地址范圍的填充形式。

圖7 部分未使用地址空間填充為常數的設置

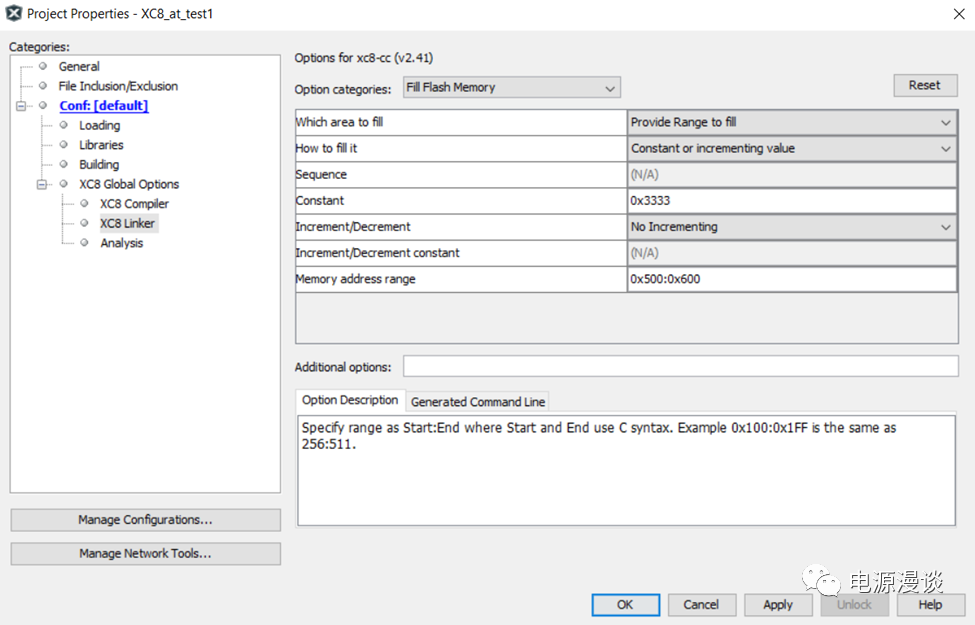

這里表示從0x500到0x600之間的地址空間中的未使用FLASH空間被填充為0x3333.

圖8 地址范圍內未使用空間填充1

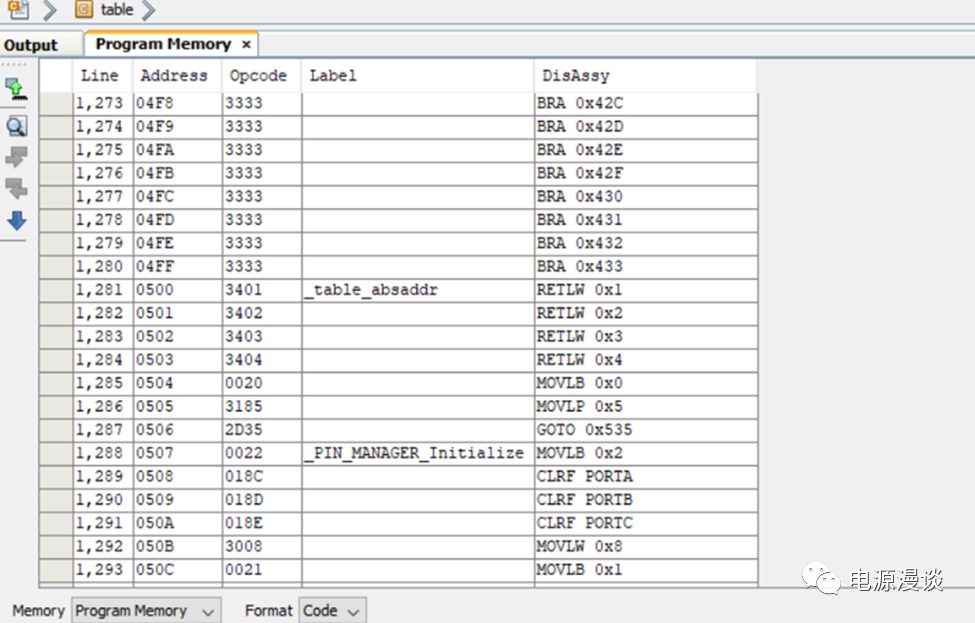

可以看出，在0x500，到0x600的FLASH地址范圍內，未使用的空間變?yōu)?/span>0x3333，其中部分空間已經被代碼占用。

圖9地址范圍內未使用空間填充2

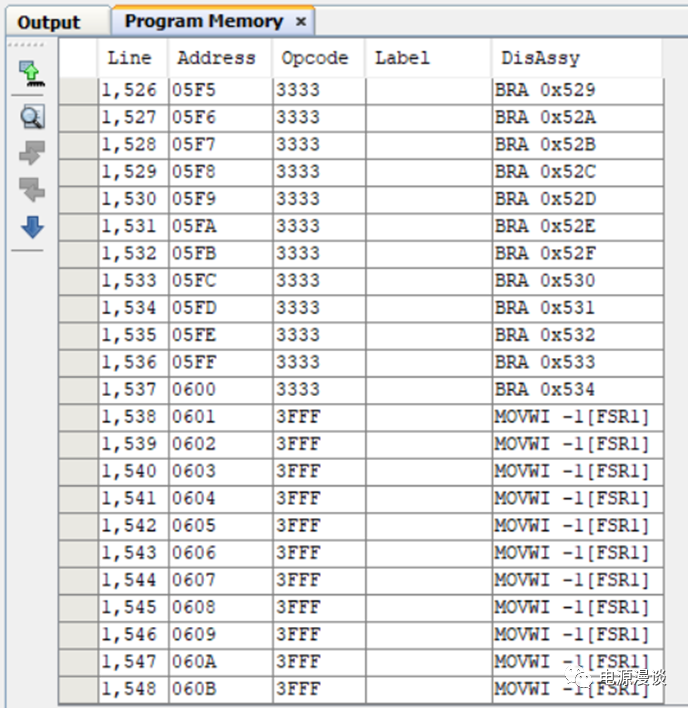

從圖9來看，截止到0x600 Flash地址，未使用空間都被給填充為了0x3333，但是后面的更大的地址處的未使用空間，還是保持為默認的0x3FFF.

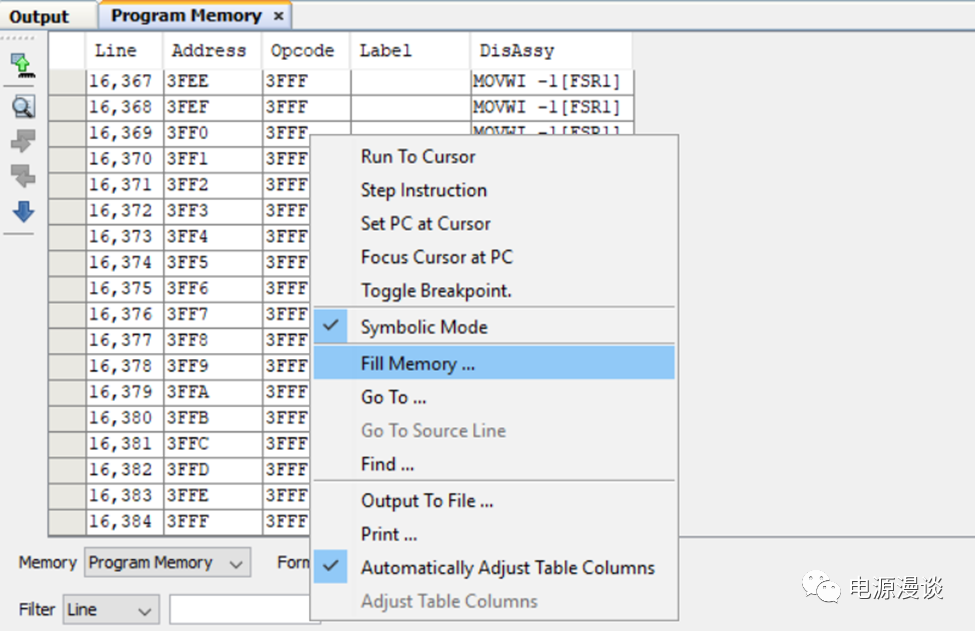

另外，值得一提的是，在FLASH MEMORY窗口，也可以右鍵直接更改Hex數據并進行填充，但是這里并未使用編譯器選項。

圖10 在FLASH MEMORY窗口進行FLASH空間直接填充改寫Hex

圖11 在FLASH MEMORY窗口進行FLASH空間直接填充改寫Hex示例

圖12 直接對Hex進行填充更改

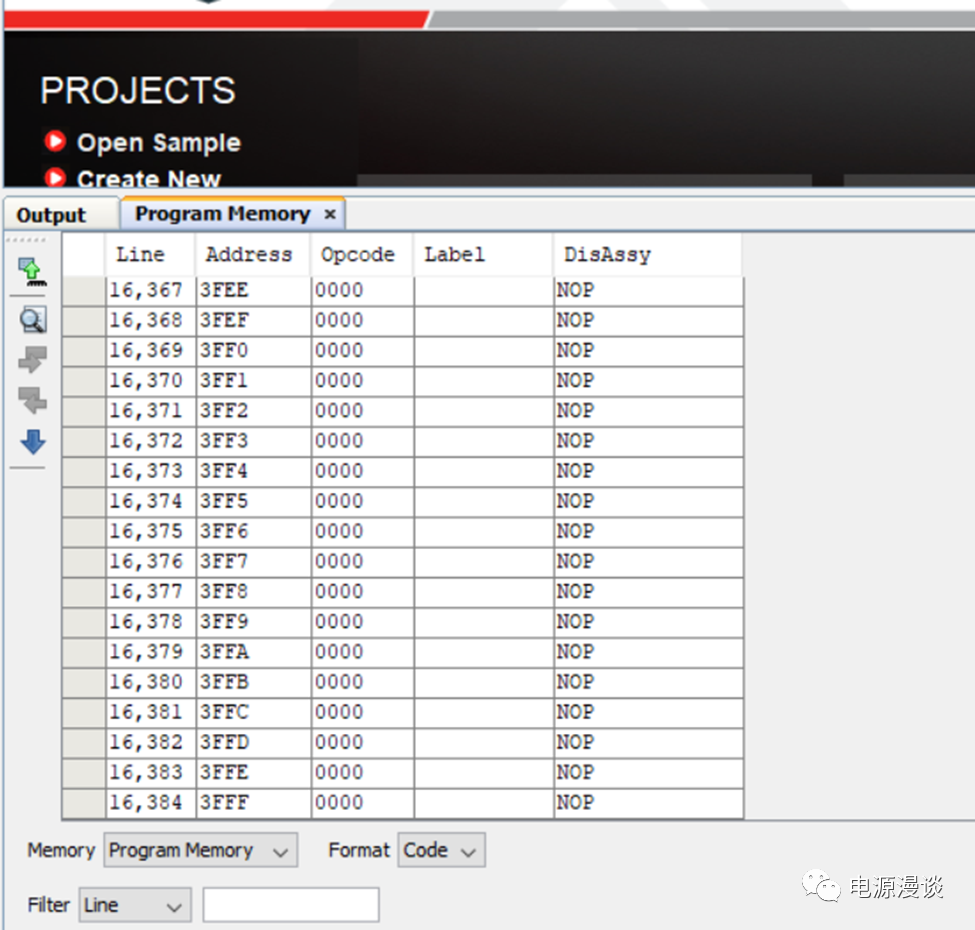

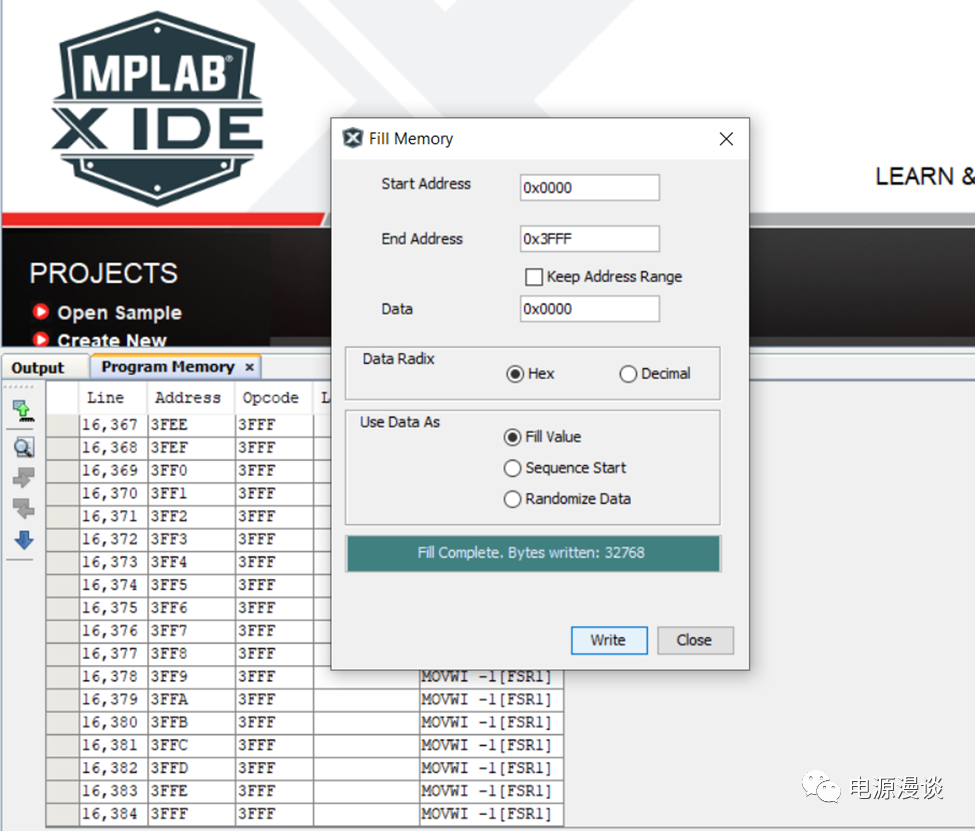

由上圖12可知，指定范圍內的FLASH空間被直接填充為0x0000，當然還有更多的操作方式，這里就不一一去說明，有興趣的朋友可以去嘗試。

以上介紹了基于PIC16的單片機如何進行未使用的程序空間進行填充期望值的方法，如有更多問題，可以關注公眾號后添加作者微信進行交流。
