SiC MOSFET和Si的器件相比有很多區別，其中跨導gm差異是一個重要的差異，通常來說SiC MOSFET的跨導相對傳統Si MOSFET或者Si IGBT來說更小,根據跨導的定義，如下所示，

這個gm和Vds也有一定關系，它代表MOSFET轉移特性曲線的斜率，即VGS電壓對漏極電流控制的能力，可以認為是表征MOSFET增益的一個參數。除了通過器件制造工藝來提升SiC MOSFET 還可以通過驅動電壓的適當設計提高gm.

傳統Si MOSFET的較大，它可以方便的采用低的門級電壓來達到器件飽和，通過低的門級電壓獲得較優化的Rdson是比較容易的。

而SiC MOSFET的較小，那么就需要用高的VGS電壓來迅速的將它從OFF狀態轉換到線性狀態，最終到飽和狀態，這個快速的轉換有助于降低開通轉換過程中的損耗。

SiC MOSFET這樣的特性導致，在過載情況下容易產生退飽和的現象，而根據SiC MOSFET本身的特性，它的門級電荷較小，所以結合較高的驅動電壓VGS，也可以實現快速的導通轉換時間，以此降低器件的非飽和時間的停留。

在硬開關拓撲中，開關頻率如果很高的話，由于漏極節點很高的dv/dt很容易產生漏極Vds高頻噪聲，以半橋開關為例，如圖1所示，當上管開通時，下管處于關斷瞬間，漏極電壓VDS通過寄生米勒電容Cgd很容易傳導到門級一個電壓，這個電壓可能會導致下管超過VGS,th而誤開通，如果關斷采用負電壓的話，可以保持在關斷中產生較大的負電壓方向轉換率，那么這會產生快速關機時間的效果，減小關機時間及關斷損耗的同時，提高門級對噪聲的敏感度。

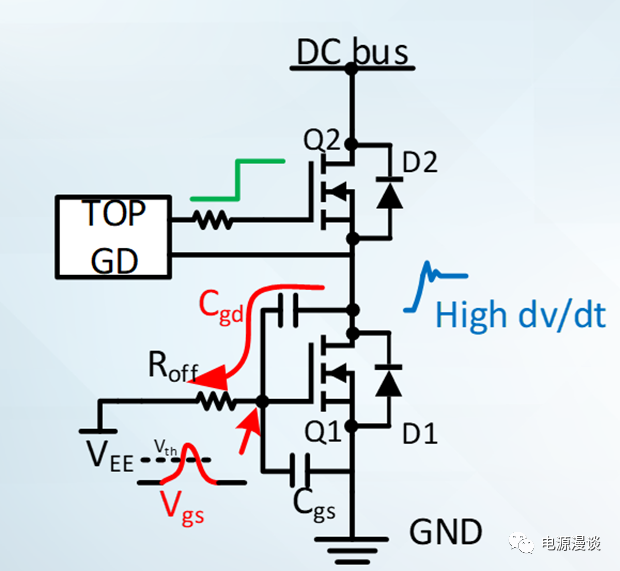

圖1 米勒效應及關機電路
