三相維也納PFC拓撲廣泛應用于新能源汽車充電樁，以及大功率開關電源，在30kW的功率等級下，可以達到98.6%以上的效率，相比較于標準的三相BOOST PFC，它可以減小功率MOSFET的電壓應力，降低開關損耗，提高開關頻率以改善磁性元件的體積等優勢。

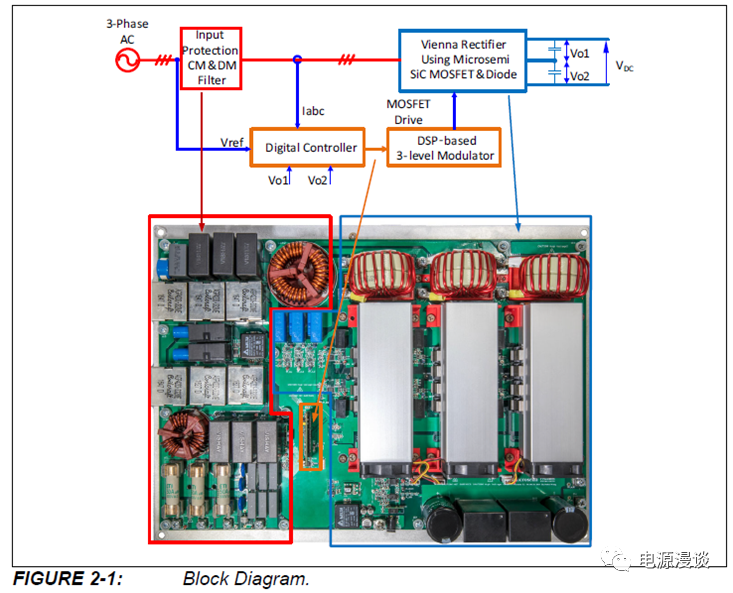

三相維也納PFC的基本框圖如圖1所示，

圖1 三相維也納PFC的基本框圖

三相AC電壓輸入連接到三相共模和差模濾波器，它用來衰減由三相有源PFC電路產生的傳導高頻噪聲，三相維也納整流功能作為一個三相BOOST變換器，將AC母線輸入電壓升壓到700VDC輸出，強制產生和輸入正弦三相電壓同相位的輸入正弦電流。

此處我們以全碳化硅方案為例說明，其中，每一相電路由BOOST電感，一對SiC SBD的整流管，和一組串聯連接的SiC MOSFET，SiC MOSFET連接在電容分壓器的中心點，可以減小SiC MOSFET承受的電壓應力，另外，每一相電路由兩個SiC SBD組成BOOST電路，在正和負的半周期AC電壓內運行，SiC MOSFET開關通過數字控制器控制，三電平調制策略，強制正弦電流和輸入電壓同相。

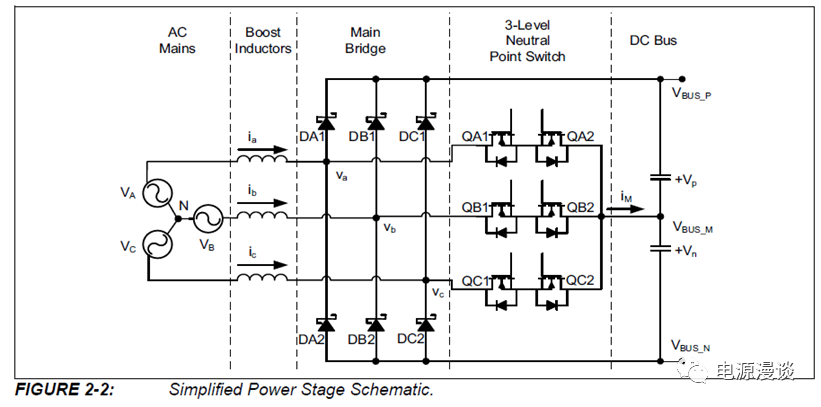

圖2 三相維也納PFC簡化電路原理圖

電路原理簡圖如圖2所示，這個拓撲本身是一個三電平拓撲，定義了三個可能的中點開關狀態，三個狀態取決于開關狀態，和輸入電流流向。

這里，我們使用相位A作為一個例子，跨過串聯連接的SiC MOSFET的電壓如下分析：

A狀態, 當QA1和QA2導通時，這個電壓為0V,

B狀態, 這個電壓為1/2VDC, 當QA1, QA2關斷，輸入電流流過正方向，流入相位節點，這個時候SiC SBD的上管DA1導通，相位節點Va鉗位到VDC,

C狀態, 這個電壓為-1/2 VDC, 當QA1, QA2關斷時，輸入電流流進負的方向，流出相位節點，這個條件下，SiC SBD的下管DA2導通，相位節點Va鉗位到DC電壓的負端。以上分析未考慮SiC SBD的壓降。

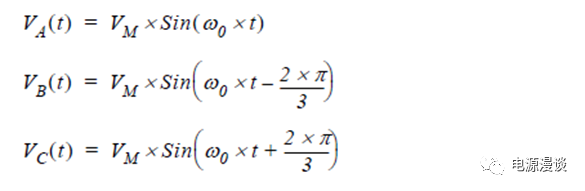

輸入源定義，VA(t)，VB(t)，VC(t)是瞬時的母線對中點的正弦輸入電壓，頻率為w0/2Π，其中VM是峰值輸入電壓，線到中點，三相中每一相都具有同樣的峰值電壓及RMS電壓，分別錯相120C,系統輸入功率和輸出功率及效率有關，IIN是峰值輸入的母線電流，相關表達式如下圖3所示，

圖3 三相電壓輸入表達式

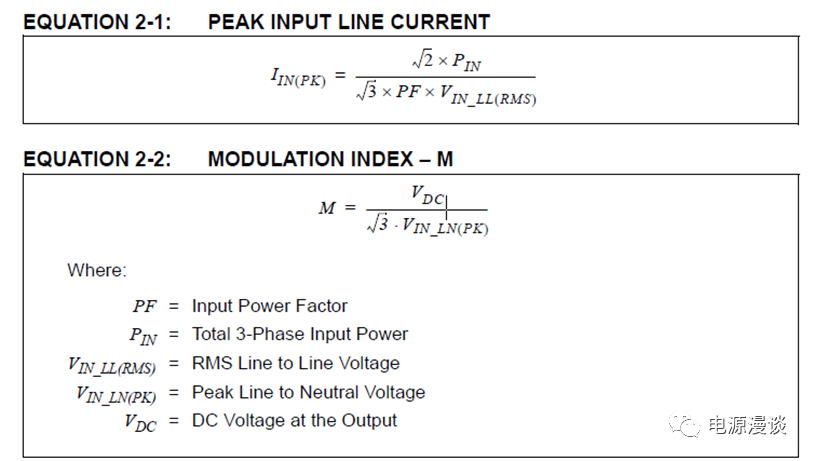

圖4 輸入電流峰值及系統電壓增益計算

由上圖可以計算出輸入電流峰值，同時根據設定的輸出穩態電壓，及輸入相電壓的峰值，可以得到輸入輸出電壓增益。

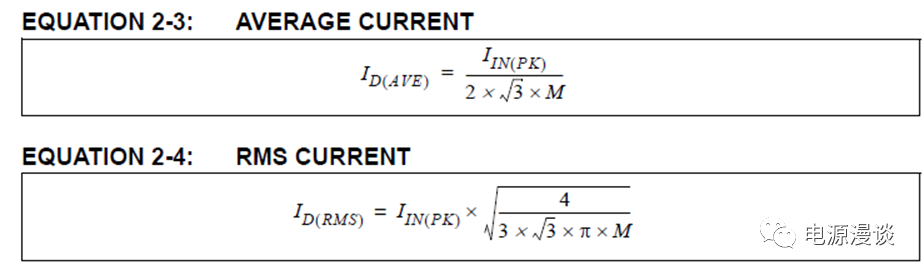

圖5 SiC SBD的平均電流及RMS電流計算

根據圖5中所述的公式，可以推導出作為續流管的SiC SBD的電流，此處分為平均電流ID(AVE),以及RMS電流ID(RMS),這兩個電流和輸入相電流峰值，以及電壓增益相關，輸入相電流越大，則二極管的平均值或者有效值電流越大，而電壓增益越高，則二極管的平均值或者有效值電流越小。

對于二極管損耗來說，其平均功耗是使用平均二極管電流IDAVE乘以這個條件下的正向壓降得到。由于其結電容導致在SiC SBD上的功耗是相對較小，可以在這個計算中忽略。

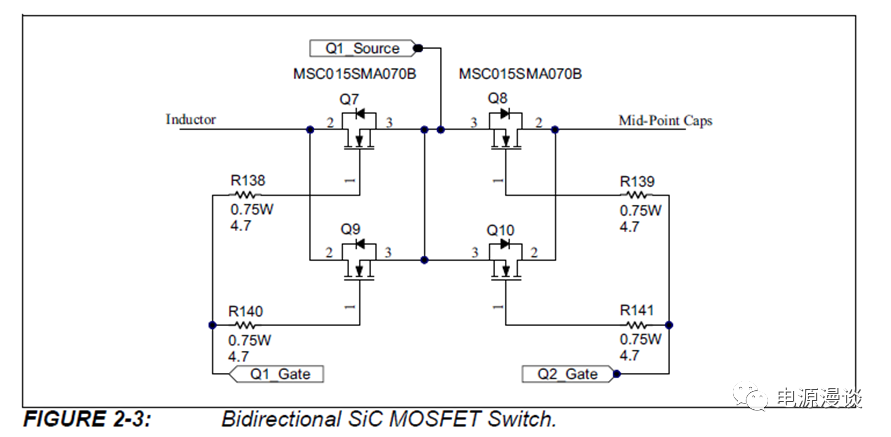

圖6 主拓撲中的雙向開關

如前所述，在這個形式的三相維也納PFC中，每一相有一個雙向開關，這個雙向開關包含兩個SiC MOSFET以共源極的方式串聯連接，通過這種連接方式，可以減小驅動電路復雜性和系統成本。即上圖6中所示的，Q7,8,9,10, 其中Q7和Q8共源極串聯，而Q9和Q10共源極串聯，二者并聯實現更大功率，這里為30kW.

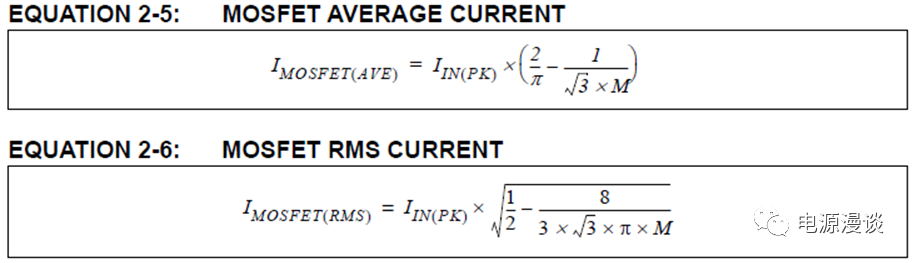

SiC MOSFET的電流和功率計算如下圖7所示，針對每一個整流器LEG，并且假定計算的電流和功耗是均分在并聯的每一個管子上的。

圖7 SiC MOSFET的通過電流計算

SiC MOSFET的損耗是由Rdson導致的導通損耗，開關切換導致的開通和關斷損耗組成。

圖8 MOSFET導通損耗計算

導通損耗即由通常的電阻損耗公式計算，如圖8所示。

每一個SiC mosfet具有的功耗，分別在正和負的周期中，SiC MOSFET,Q7,Q9是在正向AC電壓時做開關高頻切換，目的為了改善效率，而SiC MOSFT Q8,Q10是在正的AC周期中是一直導通的，但是不進行開關動作，這樣就可以避免體二極管上的導通，減小SiC MOSFET的功率耗散，

相反的，在負的AC周期中，SiC MOSFET Q8,Q10是開關的，但是Q7,Q9是導通的，原理如上。當計算導通損耗，功率耗散在正和負的周期時必須考慮這些因素。

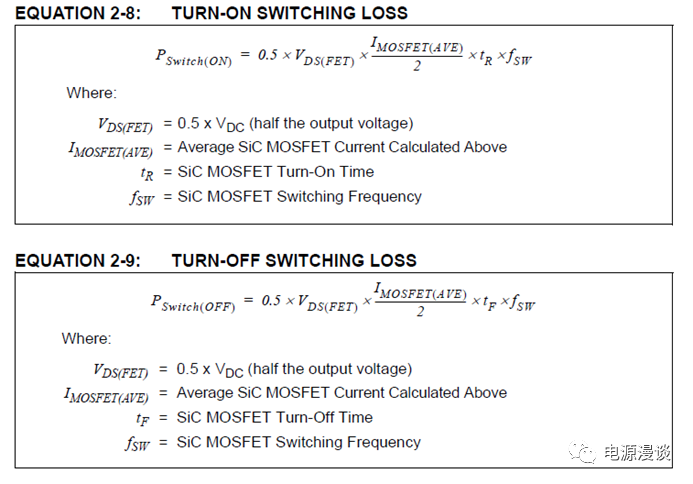

開關損耗發生在，在開通和關斷過程中，當SiC MOSFET的電流和電壓同時出現時，開關的功率耗散取決于電壓，電流，開關頻率，和tr，tf等時間因素。對于開關損耗部分，當在拓撲中具有固定的開關電流時，相對比較容易計算。然而，SiC MOSFET的峰值電流在維也納PFC中被正弦波調制，并且為了改善諧波抑制加入了三次諧波。由于這個原因，開關損耗計算不如使用仿真得到的更精確，然而，開關損耗可以使用圖9中的2-8，2-9去近似，它計算開關損耗時使用了SiC MOSFET的rise和fall時間，這個等式中，因為SiC MOSFT僅僅開關半個AC周期，另一半時，SiC MOSFET不開關，因此，SiC MOSFET平均電流只用一半。

圖9 SiC MOSFET的開關損耗計算
