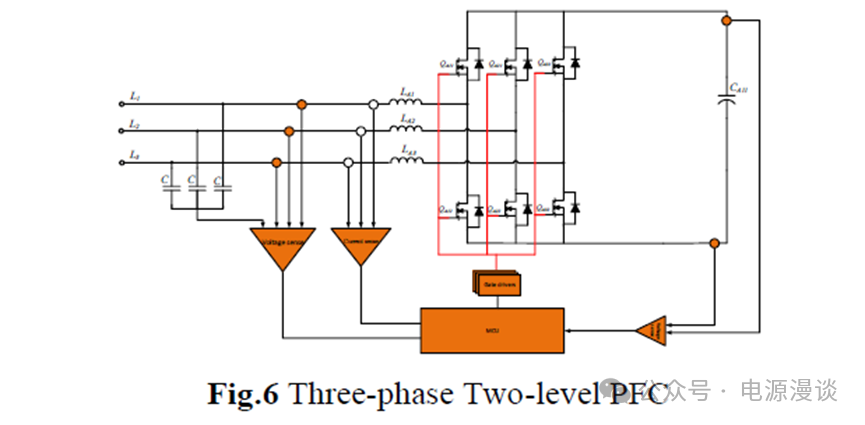

在大功率電源應用中，三相PFC整流器必不可少，今天討論一下三相PFC拓?fù)浞矫娴膯栴}，三相六開關 PWM 整流器或三相兩電平PFC，如 圖 6所示，它 具有非常簡單的電路拓?fù)浣Y(jié)構， 所以易于控制，主要特點是它方便雙向大功率流控制，并且可以以合理的效率下實現高功率因數，在一些雙向功率控制應用中應用廣泛。

由于該拓?fù)涫莾呻娖酵負?，也就是說對于一個功率MOSFET來說，它的兩端電壓只有兩種電平，或者是輸出電壓Vout，或者是0電壓，因此它在應用上需要相對高壓阻斷開關，可以阻斷整個直流鏈路的電壓。例如，在 800V直流母線電壓的應用下，需要1200V 額定阻斷能力的開關 (SiC MOSFET)放在功率級，因?yàn)殚_關損耗與工作電壓有關，如果工作電壓增加，功率損耗，包括開關損耗和導通損耗也會增加，導致溫升增加，并且會影響功率級中使用的半導體和無源器件的長期可靠性 ，是這種拓?fù)浣Y(jié)構的缺點之一。

另一個缺點是電路所需的濾波電感體積龐大 ，用它調節輸入電流的THD 為一個較低的值。因此，三相六開關的功率密度與其它競爭力強的多電平 PFC 相比，比較低，例如比三相維也納PFC低。

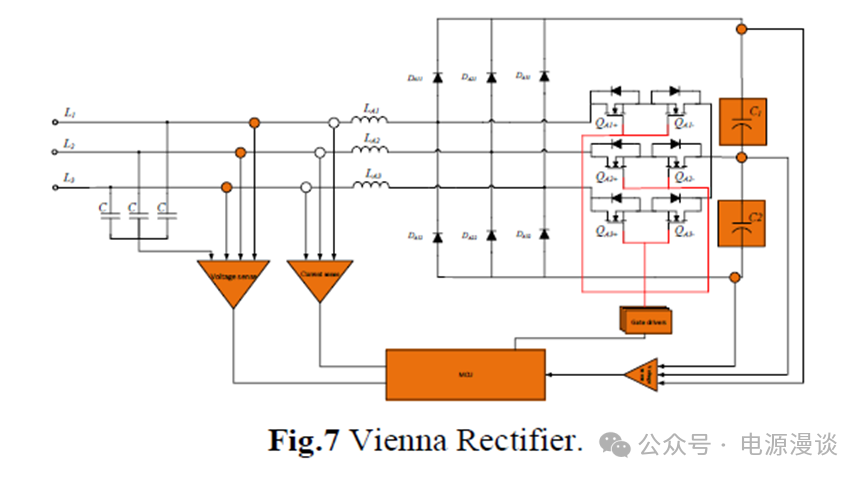

三相維也納PFC整流器，如圖7， 于1993 年在維也納技術大學開發，用于避免在單向整流中發生低頻電源電流諧波，僅通過在進入三相二極管電橋的每個相橋臂上，插入可關斷功率半導體開關。

三相維也納PFC整流器電源拓?fù)溆糜诖蠊β省? 三相功率因數校正應用。因其在CCM模式中運行而廣受歡迎 ，源于它固有的多電平開關 （三電平）拓?fù)?，同時也是由于功率開關（MOSFET）阻斷電壓的選擇比較低 ，由于開關串接在相電感和輸出電壓中點之間，實際上它只需要阻斷一半的輸出直流母線電壓，而不是總輸出直流電壓。例如，在一個800V 直流母線電壓應用，僅需要阻斷能力 600V 額定電壓的MOSFET（Si或者SiC），這樣使用低壓功率器件，它減少了功率損耗，最終減少散熱冷卻要求，這就增加了功率密度， 對于高功率應用來說比較有優勢。此外，它大約需要的相電感僅為兩電平BOOST PFC電路電感的一半。除了電壓的多電平特征，還提供更好的THD性能。

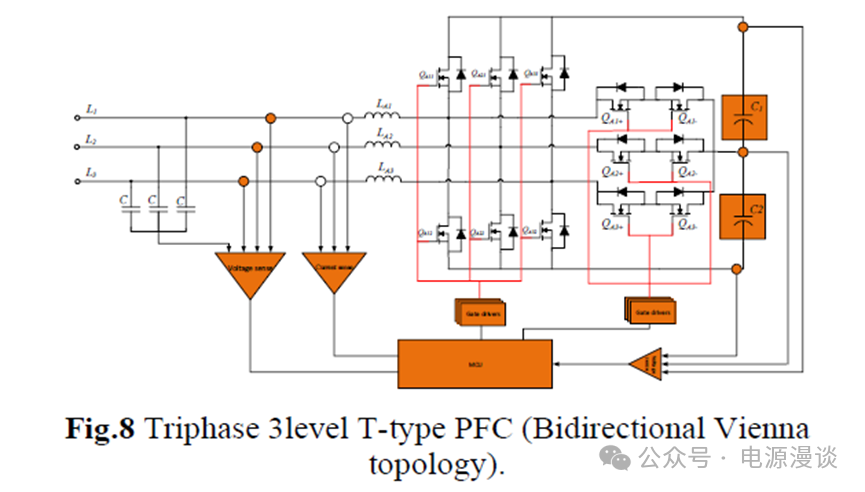

這種拓?fù)浣Y(jié)構的唯一缺點是，它僅支持單向模式運行，把來自電網的電力傳輸?shù)街绷鬏敵鰝?cè)，另外，中點電壓的控制復雜度比較高。圖 8 所示的三相T型轉換器，是一個改進的三相維也納拓?fù)?，以便獲得雙向功率傳輸能力，也是一種兩電平PWM 整流器的改進，使其具有三電平特征，以便在逆變模式下減少諧波。對于 800V 直流母線電壓而言，每個相上半橋高邊和低邊通常采用1200V阻斷全電壓的 IGBT或者SiC MOSFET來實現。不同的是，串到直流母線中點的雙向開關只需阻斷一半的直流母線電壓即可，因此，它可以用具有較低耐壓的功率器件來實現，如兩個額定值600V左右的IGBT（包括反并聯二極管）或者SiC MOSFET。由于阻斷電壓降低，中點開關顯示出非常低的開關損耗和可接受的導通損耗。

總的來說，為了設計一個高功率密度的大功率電源 ，單相拓?fù)洳⒉皇呛玫倪x擇，因此，必然選擇的是三相拓?fù)?，并基于上面的討論，如果PFC整流器不需要提供雙向功率流，三相維也納PFC在效率、功率因數和功率密度方面表現出色,當需要雙向功率控制時，如V2G 或V2V，可以通過上述三電平T型拓?fù)鋵?shí)現。
