信道估計與均衡中的MMSE模型

什么是MMSE模型？

MMSE是一種最小化接收數據的均方誤差(MSE)的模型。有了這個簡單的陳述，很多問題就會在你的腦海中跳出來。

什么是均方誤差?最小化MSE的物理意義是什么?等等。

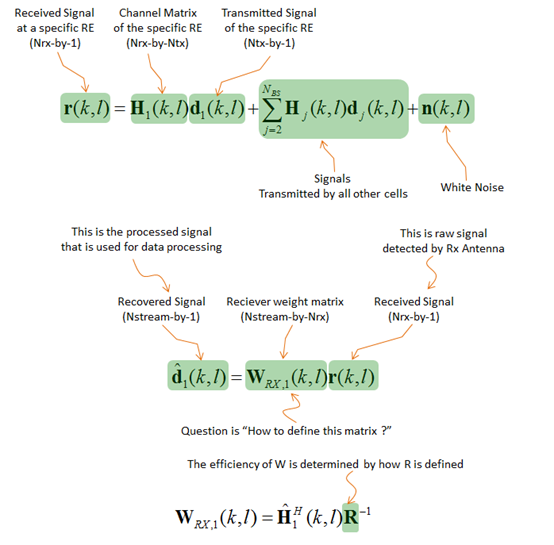

讓我們從一個我們現在已經很熟悉的信道模型開始。(我希望你現在也熟悉了下面的表達方式。)

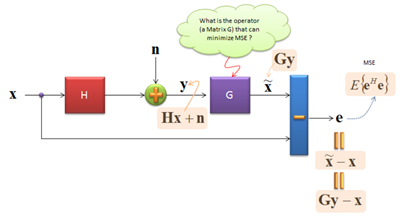

MMSE是一種作為均衡器的后處理算法，它可以幫助我們計算出的接收數據盡可能接近原始數據(傳輸數據)。簡而言之，MMSE中最重要的步驟是在下圖中找到矩陣G。如果我們假設沒有噪聲，這個[G]矩陣可以簡單地認為是信道矩陣的逆(H^-1)。但是當有噪聲時，我們需要使用一些能反映噪聲的模型。MMSE就是其中一種算法。

1

如何求解矩陣G？

現在我們?cè)O(shè)定一個目標意味著我們有一個目標函數要解。然后，我們需要找出如何求解目標函數。有幾種不同的方法可以解決這個問題。我將采取的方法是解下列方程。

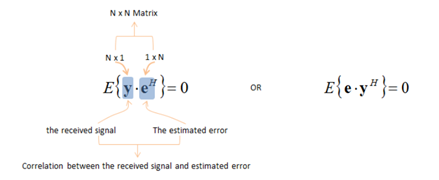

當我第一次學習這個方程時，我的第一個問題是這個方程的意義是什么。如果您更仔細地觀察它，您就會意識到這些方程表示了一個特定的條件，即接收的數據向量和錯誤向量之間沒有相關性。

我的下一個問題是“這個特定的條件如何成為使誤差的MSE最小化的條件?”簡而言之，“這如何成為MSE的條件?”

下面是一位FPGA工程師的評論，他教我物理層的各種主題。第一次讀的時候可能聽起來不是很清楚，但是再仔細想想就會明白了。

在MMSE中，矩陣G應是利用接收信號的統計特性使MSE最小化的矩陣。如果y和e之間還存在一定的相關性，應該可以利用這種相關性來降低e的范數。所以在最優點，y和e之間應該沒有相關性。(如果不是，我們應該能夠利用相關性進一步降低e的范數。)

這就是為什么我們可以通過使用要求接收信號y和誤差e之間的相關性為零的準則來推導MMSE最優矩陣G的原因。

一旦你得到了要解決的對象方程，并理解了它的物理(或統計)意義，剩下的步驟就只是高等數學了。我給你的一個建議是“在你找到最終解決方案之前，不要過多考慮解決過程的物理意義”。大多數中間步驟是純粹的數學操作，在大多數情況下沒有特定的物理意義。當然，在某些情況下，我們需要考慮物理意義，例如在解決過程中刪除一些術語時。但在大多數情況下，這個解的過程只是數學操作。

首先，您可以展開給出的對象方程，如下面的過程所示。不要害怕，拿出一張紙和一支筆，用手寫下每一步。你會發現這是真正的高等數學。

現在我們有矩陣[G]用E{}的兩塊表示。讓我們進一步展開這些方塊。然后你可能會問，為什么要做更多的擴張?為什么我們不能用這個結果作為解決方案?要用它作為解，你需要知道方程中的所有值。

讓我們檢查一下這個(上面最后一行)中的每一項，并檢查我們是否知道所有的值。

我們能知道[y]向量嗎?是的，因?yàn)樗堑谝淮伪唤邮諜C(jī)物理檢測/測量的值。

那么[x]向量呢?它發送數據。如果這個發送的數據是一個參考信號，我們可以說我們知道這個值，但如果它是用戶數據，我們不知道這個值。

現在讓我們逐個展開E{}塊。讓我先試試第二個E{}塊。(沒有具體的原因，我為什么要首先展開第二個區塊。我就這么做了:)。在這個過程中，您可以看到一些術語(用顏色標記)被刪除了，并被其他更簡單的形式取代。這是基于術語的物理性質。對于如何刪除或替換這些項，沒有純粹的數學原因。

現在我們有了由已知值組成的表達式。[H]為信道矩陣。我們假設在信道估計過程中我們已經計算出了這個矩陣。我們知道P，因?yàn)槲覀儧Q定了發送功率。那么“噪聲方差”呢?我們不可能知道每一個接收到的數據中添加的確切的噪聲值，但我們可以計算出噪聲的長期統計特性?！?strong>噪聲方差”是噪聲的一種長期統計特性。

接下來，讓我們展開第一個E{}塊。它可以展開如下所示。在這個過程中，您還可以看到一些術語(用顏色標記)被刪除，并被其他更簡單的形式取代。這是基于術語的物理性質。

現在我們有了兩個E{}塊的展開式，讓我們用展開式重寫[G]矩陣，它變成：

現在你看到整個[G]矩陣本身用所有已知的值表示。在實際的DSP或FPGA中，要解決這個表達式，你可能需要進一步的操作(例如，矩陣分解)，但僅僅為了理解MMSE的概念，這就足夠了。

在這一點上，一個大問題是，即使你遵循這個漫長/枯燥的數學過程，“為了推出G，我們得出結論，我們需要知道信道矩陣H，我們?cè)趺粗浪?”這就是你需要研究的另一個復雜而無聊的話題，叫做“信道估計（參見：Communication - Channel Estimation）”。

注意：根據系統的執行情況，上述方程中H的解釋略有不同。如果我們假設一個不做任何放大或預編碼的系統，H僅代表這里（LTE Basic Procedure）所示的空間信道上的特性。但如果我們假設一個更現實的實現，執行一些預編碼和放大，H表示一個矩陣，包括預編碼和放大的屬性。在這種情況下，數學上的H可以表示為“Amp * H * P”，其中Amp是放大，H是空間信道矩陣，P是預編碼矩陣。

如果你有興趣獲得一些MMSE實現的例子，請參閱（MMSE (Minimum Mean Square Error)-Matlab）。張貼了一些MMSE均衡的Matlab例子。

2

MMSE應用

接收機鏈路處理

MMSE基線

MMSE IRC
