高效節能：強大MCU實現干衣機壓縮機+電機+PFC穩定運行，性能全面躍升
干衣機的起源可追溯至19世紀末，早期主要借助熱空氣流動帶走水分來加快衣物干燥，而后逐漸實現民用普及，并集成定時和溫控等功能。進入21世紀，熱泵技術的引入顯著提升了干衣機的能效水平，其能耗僅為傳統電熱式的三分之一。同時可將工作溫度精確維持在40-60℃的低溫區間，相較于冷凝式系統，更能避免高溫對衣物的損傷。
在熱泵式干衣機中的變頻系統中，通常包括對桶電機、風機及壓縮機的控制和驅動，并搭配主動式單相功率因數校正PFC，這對硬件算力和軟件架構都提出了較高要求。而MCU主控芯片作為干衣機變頻技術中的核心部分，承擔著精準控制的關鍵任務，并朝著高效節能的趨勢發展。晶豐明源&凌鷗創芯聯合推出的LKS32MC45x系列高性能MCU產品，采用192MHz的Arm Cortex-M4內核，依托豐富的外設資源，可搭載性能穩定的電機&壓縮機控制算法與成熟的PFC算法，適配主流家用、商用熱泵干衣機等應用場景，為用戶提供性能優異、資源整合度高的系統解決方案。
主控芯片LKS32MC45x核心特性
- 采用192MHz Arm Cortex-M4 內核
- 40K RAM + 256K Flash
- 3×14bit 高速ADC + 內置OPA
- 支持UART/SPI/I2C/CAN等通信協議，系統擴展性強
- ±1% 高精度RC時鐘，增強控制時序一致性
- 卓越抗靜電（ESD）與群脈沖（EFT）能力
- 家用、商用干衣機壓縮機應用
- 家用、商用干衣機三合一方案應用（壓縮機+電機/風機+PFC）
干衣機三合一應用方案
干衣機三合一（壓縮機+電機/風機+PFC）驅動方案采用LKS32MC0453RCT8作為主控芯片。該芯片基于32位ARM Cortex-M4內核，主頻高達192MHz，配備256kB Flash及40kB RAM， 支持2.2-3.6V單電源供電。其模擬模塊集成14位高精度ADC，可同步采樣3路信號，并支持多達18通道輸入與6路運算放大器。外設模塊包含3路UART。該產品可支持最大功率達2000W，實現雙電機控制與單相功率因數PFC驅動，支持正弦波無感FOC與數字PFC功能，并具備壓縮機單電阻/雙電阻電流采樣能力。

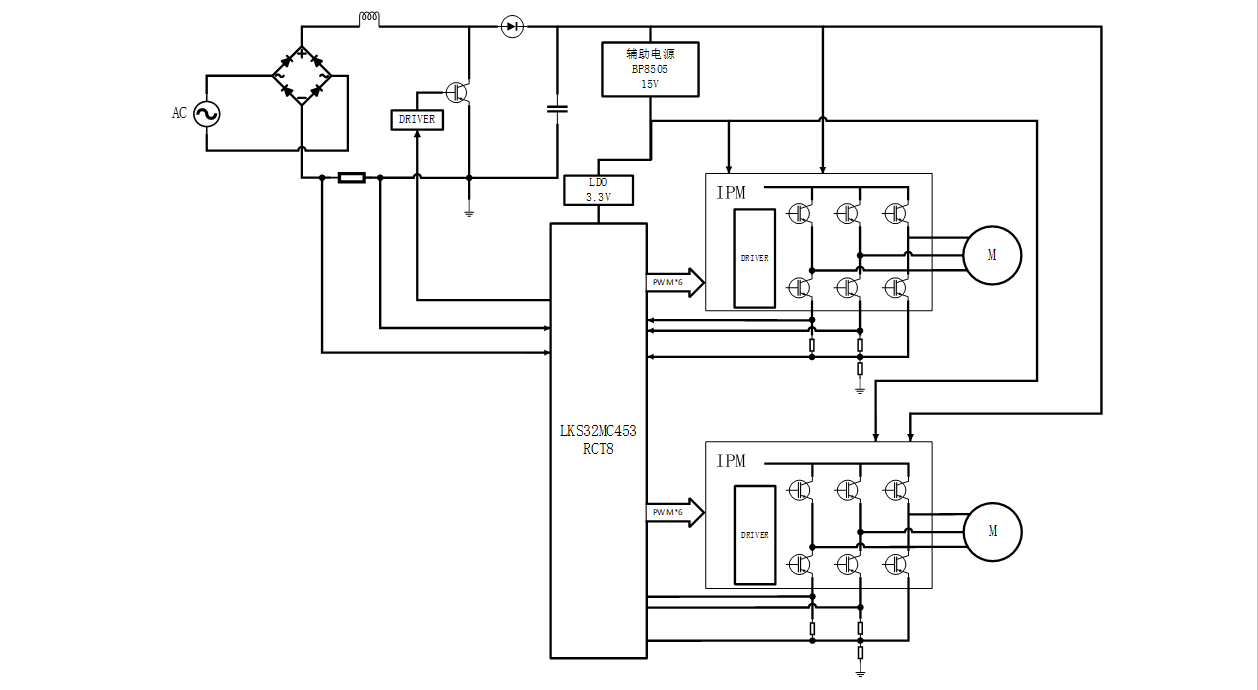

圖1. 干衣機三合一方案應用框圖
- 高度集成：支持3路ADC同步采樣，內置6路運算放大器與2組獨立PWM模塊，可輸出16路帶獨立死區控制的PWM信號，單芯片兼容兩路電機與一路PFC控制環路
- 性能優異：在大偏心負載低速運行時，具備優秀的電機觀測器魯棒性，帶載功率因數（PF值）可達0.98以上
- 功能豐富：方案具備壓縮機轉矩自適應補償能力，有效對熱泵壓縮機進行減震，同時兼容功率環控制與自動弱磁，采用分層軟件架構，接口豐富，擴展靈活
- 故障保護：硬件過流、停機電壓控制、缺相保護及堵轉保護等功能
干衣機三合一方案技術優勢
高可靠性

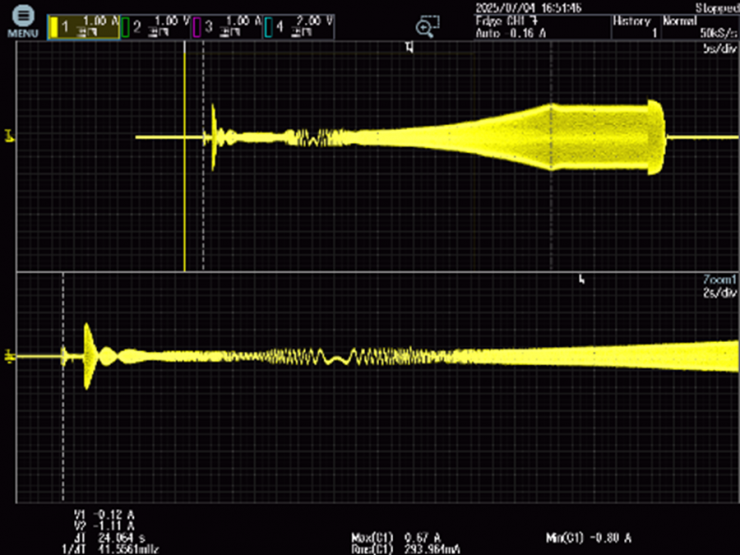

圖2.上圖為重載啟動，下圖為低桶速大偏心運行強魯棒性

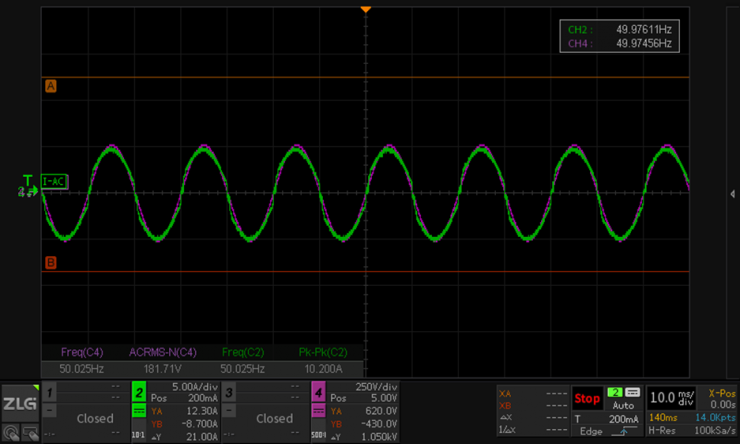

圖3. 壓縮機降速穩定
豐富的可選功能
01 壓縮機轉矩補償對比

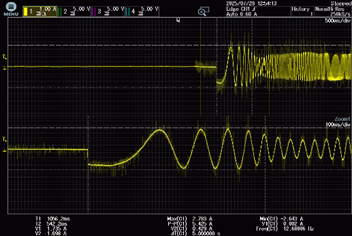

圖4. 上圖未添加轉矩補償，下圖為添加了轉矩補償

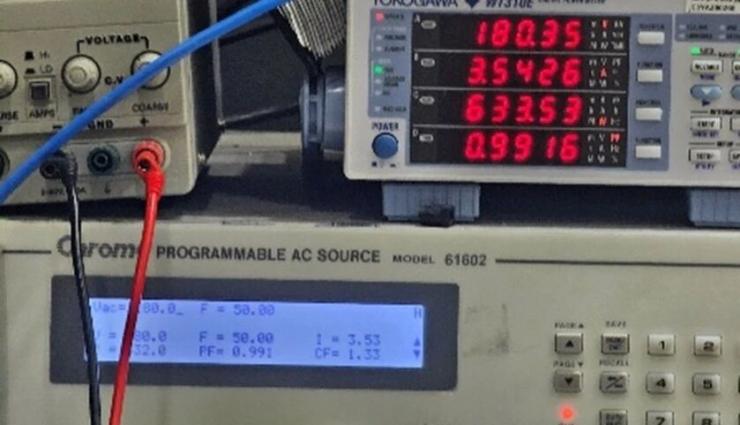

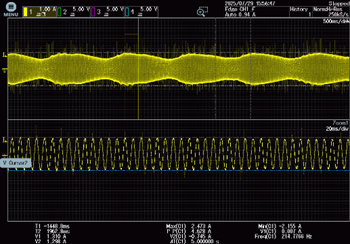

圖5.上圖為交流輸入電流與交流輸入電壓，下圖為PF值達到0.98以上
總結
凌鷗創芯&晶豐明源推出的LKS32MC45x系列MCU以其高性能、高集成度和高可靠性，為干衣機的高效節能與智能化控制提供了完善的解決方案。未來，隨著技術的不斷進步，它將繼續推動干衣機行業向更節能、更智能的方向發展。
