像往常一樣，我做了這個教程來指導你一步一步，而萬一你決定體驗同樣的冒險，你做你自己的真正旋轉噴氣發動機。

在這個項目的制作過程中，我們試圖確保這篇文章將是最好的指南，包含必要的制作文件和參考資料。

我們在短短6天內完成了這個項目，僅僅5天就得到了所有需要的零件，完成了硬件制作和組裝，然后我們準備了適合我們項目的代碼。

在開始之前，我們先看看。

你將從這個項目中學到什么：

?如何組裝噴氣發動機部件。

?增加直流電機的射流結構(重新修復的部分)。

?像專業人士一樣安排你的飛機設置…

?開始第一次噴氣機運行。

從配料開始

這個噴氣發動機已經完全3D打印，我從Thingiverse得到了STL文件，特別是由Catiav5tfw用戶準備的文件，但我增加了一些額外的部件，使設計適合于直流電機安裝，這樣我們就可以把設計從靜態變成動態。

此外，我已經將所有可用的部件縮放到60%的尺寸，因為原始尺寸有點大，而且對我來說讓它旋轉會很復雜。

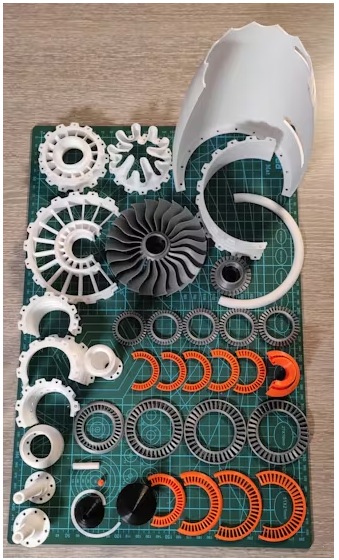

我附上的圖像，顯示了必要的部分，你需要(最小的部分)和需要的部分的其余部分在接下來的步驟共享，所以只是繼續閱讀。

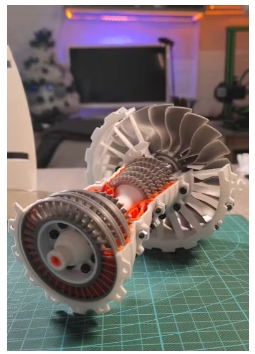

飛機裝配

我發現，最好的方法來指導你在這一步是關于下降圖像的組裝，因為噴氣機有許多部件。

確保你有足夠的螺絲(3x8mm)和螺母(每個大約100件)將覆蓋部分連接在一起。你還需要考慮有一些內部部件，你需要小心地處理它們，以保持一個對齊的結構，這有助于電機平穩旋轉。

如何插入電機!

現在這是我為可用的模型進行的主要升級，通過添加直流電機到我們的噴氣機，它會旋轉，這就是為什么我得到了一個齒輪48V直流電機的噴氣機，確保你使用齒輪，否則電機將不會啟動。

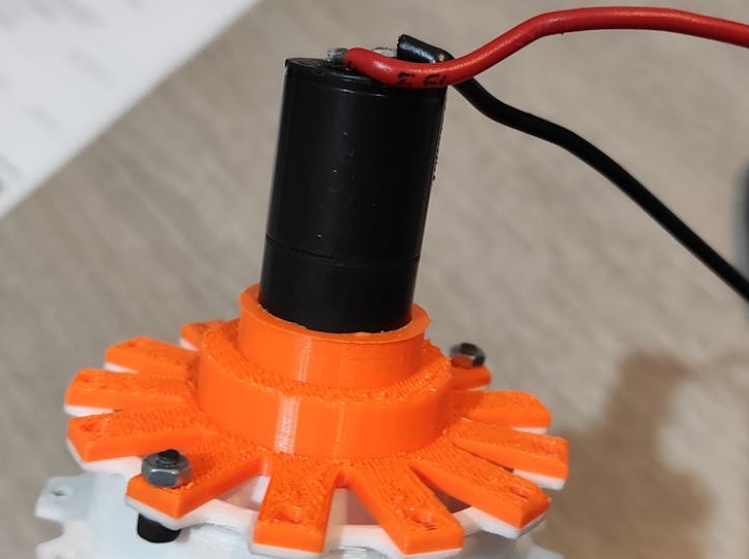

我們將通過馬達連接部分將馬達保持在Jet結構上，這是我制作的額外零件之一，我上傳了它的STL文件。您還需要兩個軸承(6001)的前面和背面的噴氣機。

所需的電機必須具有中等扭矩(0.88Kg cm以上的任何東西都可以)。

我推薦JGA25-370型號，為此您將需要第二個版本的電機支持STL文件。

關于控制電路板

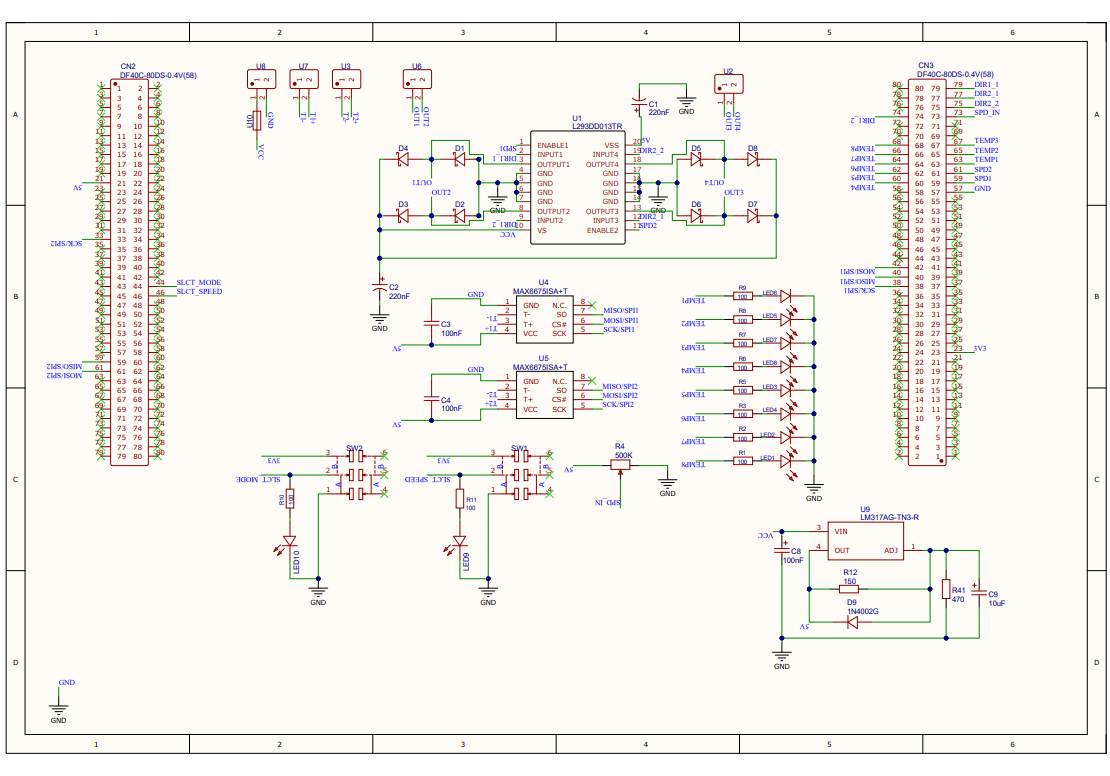

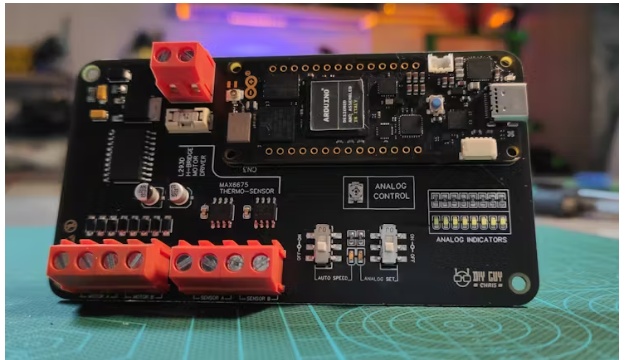

幾個月前我已經做了這個王座板，這是測試Portenta驅動24V直流電機以及通過外部電源供電的能力的最佳場合。我通過Altium designer開發了電路板原理圖和PCB，在那里我找到了所有必要的工具來成功完成我的設計，在完成設計后，我得到了JLCPCB精美的電路板。

這個項目的主板是Arduino Portenta板，我增加了一個L293DD h橋電機驅動器，通過Portenta的5V PWM信號來控制24V直流輸出。

安排設置

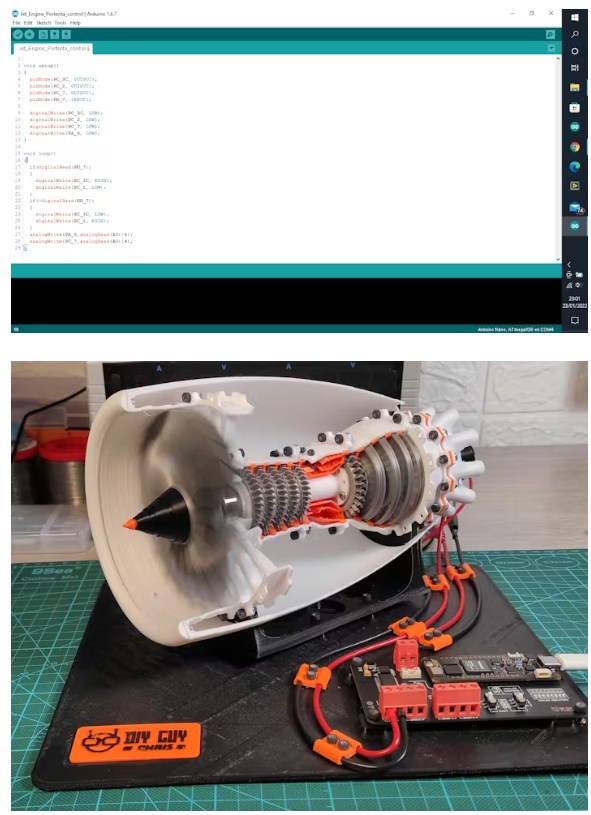

在將電路板和噴氣發動機核心組裝好之后，我們只需要將噴氣發動機放在其支架和電路板上，然后我們完成電源和電機電源控制的布線，如上圖所示，為了保持布線設置的有序外觀，我設計了一些線夾，并通過3D打印生產它們。

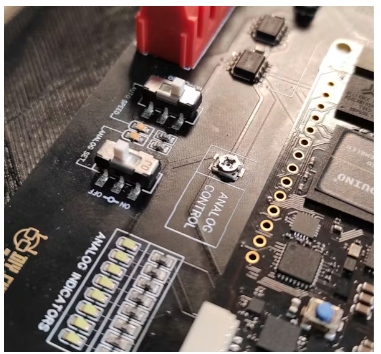

在進入最后一步之前，我提醒您，我已經在我的王座板上插入了一個SMD電位器和一些滑動開關，這將有助于控制電機的速度和方向。

軟件與測試

這是最后一步，我剛剛做了這個Arduino代碼，它允許我從SMD電位器讀取模擬信號，轉換它，然后通過Portenta的PWM輸出傳輸它，它也提供了通過滑動開關的數字信號切換電機旋轉方向的能力。
