二極管

二極管被設計成只在一個方向傳導電流。

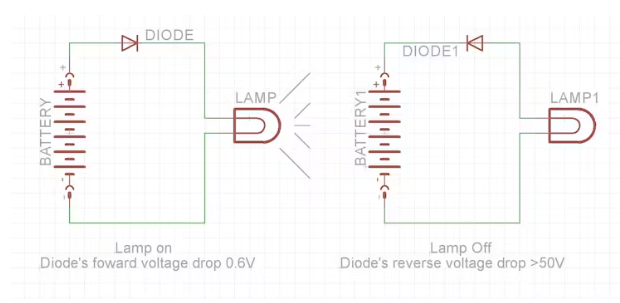

二極管在正向工作時具有小的電壓降(約0.2V至0.7V)。當反向布線時，它們有很大的電壓降。流行的1N4001二極管的反向電壓為50V或更高，而1N4007二極管的反向電壓為1000V或更高。這意味著當它們的反向擊穿電壓超過時，它們將開始傳導電流。

齊納二極管是一種具有特定擊穿電壓的普通二極管。

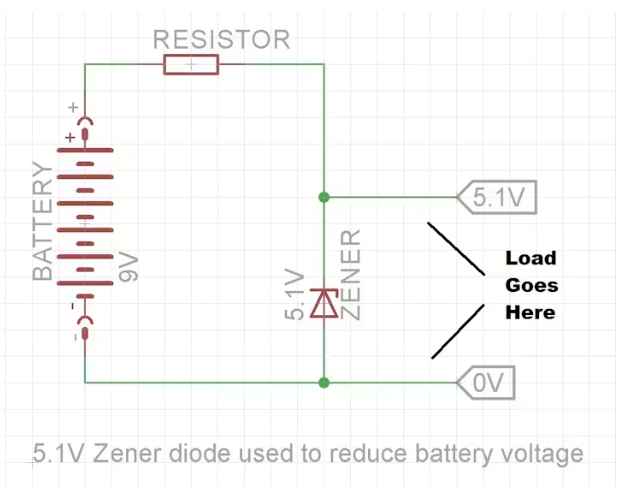

上圖是齊納二極管的典型用法。選擇電阻器值來限制流過二極管的電流。使用歐姆定律，如果齊納二極管被設計為耗散最大1/2瓦，可以流過它的最大電流是0.5 / 5.1 = 98mA。電阻器需要下降3.9 v，因此電阻器值為3.9 / 0.098 = 39.8歐姆。這是電阻器的最小值。當電流被負載使用時，流過齊納二極管的電流更少。

電感器

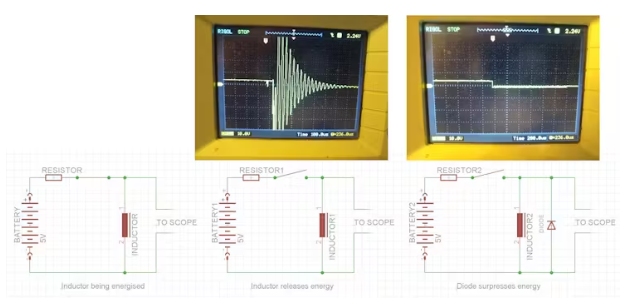

電感器的趨勢是通過產生和破壞磁場來抵抗電流的變化。使用一個示波器和一個帶開關的簡單電路，我們可以看到當開關打開時，在電感器中積累的能量是如何釋放的。它比用來給它通電的電壓大很多倍。

這將構成我們稍后升壓轉換器的基礎。雖然在這種情況下，這種現象是我們想要的，如果電感是繼電器中的線圈，例如，這個巨大的反電壓會很容易破壞驅動繼電器的晶體管或MOSFET。使用與電感并聯的二極管，你可以看到這些電壓瞬態尖峰是如何被抑制的。

升壓變換器

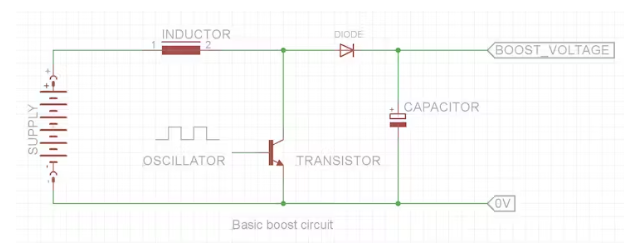

升壓電路將提高電源電壓。它主要由振蕩器和晶體管組成，用于使電感通電和斷電。您將注意到，以前當電感器釋放其能量時，它會產生巨大的正、負電壓波動。在升壓電路中，我們只需要正電壓給電容器充電。進入我們的二極管，只允許正電壓到達電容器。

建立齊納二極管測試儀

有了這些知識，我們就可以建立一個測試器來確定齊納二極管的擊穿電壓。(電路基于Ecco設計)

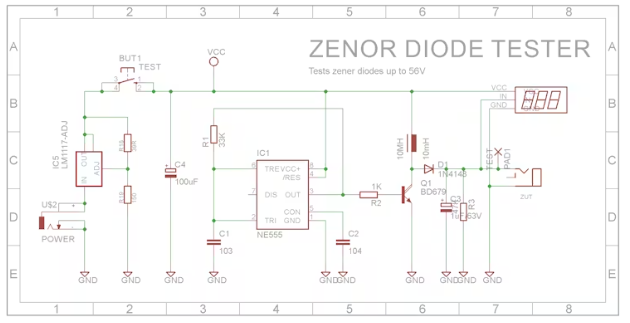

該電路使用555定時器產生方波，并將其輸入達林頓晶體管。10mH電感通過6V電源為1uF電容器充電至56V左右。一個便宜的0-99V 3位電壓表測量輸出電壓。當被測齊納二極管穿過輸出端時，齊納二極管將在其擊穿電壓下導電，電壓表將顯示該電壓。

注意：您可能不習慣看到555連線的方式。這種驅動555定時器的方法產生具有相等標記-空間比的方波。(C1通過R1充放電，表示充放電周期相同)。

構建

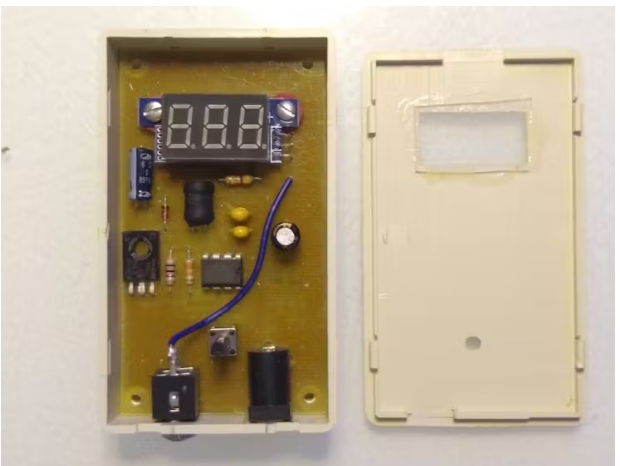

我有一些便宜的85mmx50mmx20mm的盒子，是我不久前在eBay上買的。每個不到1美元。

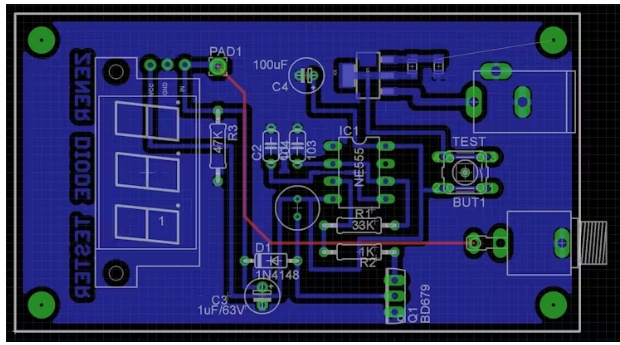

老鷹文件的PCB已包括，如果你希望得到他們的商業制造或你可以選擇使他們自己。我用墨粉的方法做了我的。

零件清單

?R1 33K歐姆

?R2 1K歐姆

?R3 47K歐姆

?R18 39歐姆

?R19 150歐姆

?C1 0.01uF單片陶瓷

?C2 0.1uF單片陶瓷

?C3 1uF 63V電解

?C4 100uF 16V電解

?L1 10mH電感器

?D1 1N4148二極管

?Q1 BD679 NPN達靈頓晶體管

?IC1 NE555定時器ic

?IC5 LM1117-ADJ調節器

?$2直流電源插孔2.1mm桶式PCB安裝

?6mmx6mmx17mm觸覺開關

?3.5mm單聲道插座和插頭
