LM324函數生成器項目

這一切都始于一個深夜的電子產品狂歡，當時我還是個大學生，在模擬電路實驗室里苦苦掙扎。商業函數生成器遠遠超出了我的預算——我偶爾會用它來測試放大器或?yàn)V波器，需要幾百美元。我搜索了舊的數據表和論壇，偶然發現了一個經典的設計：一個簡單的波形發生器，只使用LM324四倍運放。

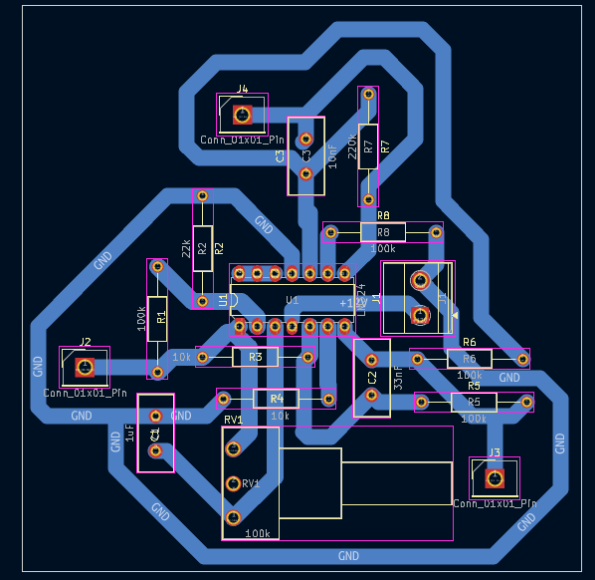

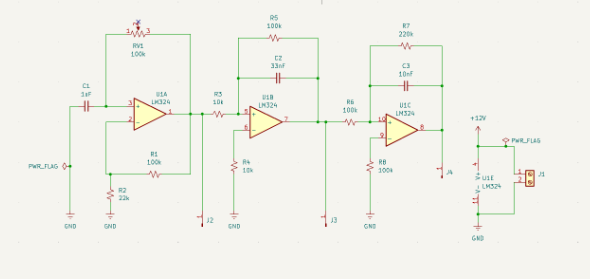

這種電路在教育資源中有著不起眼的根基，比如麻省理工學院的運算放大器指南和Onsemi等公司的制造商應用說明。這是一個永恒的愛好者的最愛，因?yàn)?a href="/tags/LM324" target="_blank">LM324是便宜的，廣泛可用，并原諒初學者。其神奇之處在于將基本運算放大器構建塊連接起來：一部分作為施密特觸發振蕩器產生干凈的方波，下一部分將其集成為線性三角波，最后的積分器近似于正弦波(有一些失真，但對于低頻測試足夠好)。

我首先用清除的部件——電阻器、電容器、頻率調諧的電位器和雙電源——做了面包板。在我的廉價示波器上觀察波形時，一邊調整著鍋，那是一種純粹的樂趣：方形用于數字邏輯測試，三角形用于斜坡信號，古怪的正弦用于音頻實驗。
