0 引 言

信息物理融合系統（Cyber-Physical System，CPS）是一個集傳感器系統、嵌入式網絡系統和計算機系統等眾多子系統于一體的復雜系統，各子系統相互協作，共同完成 CPS 任務要求。CPS 通過傳感器系統獲取物理世界的信息。傳感器系統是由眾多傳感器節點構成的具有一定自組織能力的無線傳感器網絡，各傳感器節點相互協作完成特定的感知任務。通常傳感器節點的電源模塊攜帶能量較少，因此合理分配和管理傳感器資源，實現對傳感器節點的有效調度已成為目前CPS 研究的熱點問題?；旌贤芴惴ㄊ且环N全新的群智能化算法，利用該算法可滿足簡單、收斂速度快、算法參數少、尋優速度快等要求。本文將混合蛙跳調度算法融入 CPS 傳感器節點調度中，提出了一種基于混合蛙跳多目標優化調度算法。

1 任務調度模型

假設有 N 個獨立的任務競爭使用傳感器網絡中的 M 個節點，傳感器網絡任務調度的實質是將 N 個相互獨立的任務合理分配到 M 個異構可用傳感器資源上執行 [1]。 圖 1 所示為用 DAG 圖表示的傳感器網絡節點的任務調度模型。在 DAG 圖中需要為節點和邊添加屬性來表示任務信息 [2]。DAG=（T，E）， 其 中，T 表示執行任務傳感器節點集合 ；E 表示傳感器節點通信邊集合，

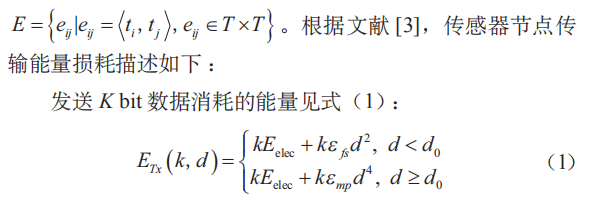

接收 K bit 數據消耗的能量見式（2）：

式中：d0 為常量；d 為發送節點與目標節點的距離；Eelec 為發送或接收每比特數據消耗的能量；εfs 和 εmp 代表在自由空間和多路衰減信道模型上的放大器能量損耗系數 [4]。

2 適應度函數

在傳感器網絡任務調度中，任務與資源之間的映射關系可用如下矩陣表示 ：

矩陣中，rij 代表任務 i 被分配到資源 j 上，任務與資源間完成了映射，rij=0 表示任務 i 與資源 j 之間未形成映射 ； m×n 的矩陣 ETC 表示各任務在各傳感器上預估執行時間 ；ETCij 表示任務 i 在第 j 個資源上的理論執行時間 ；傳感器Sj 的理論執行時間為

負載均衡定義式 ：

傳感器節點能量總損耗定義式 ：E X E E im pi ci ( ) = + ( ) =∑1 ，式中 ：Ep 為傳感器任務處理時的能量損耗 ；Ec 為任務調度中的通信損耗。為實現調度具有最優跨度、較優的負載均衡和較低的能量損耗，利用加權模型得到傳感器網絡任務調度的評價函數 ：F（X）=min（a·Time（X）+b·Load（X）+c·E（X）），a， b，c 分別代表任務完成時間、負載衡和傳感器節點能量損耗的加權因子。

3 混合蛙跳算法

Eusuff 和 Lansey 為解決組合優化問題提出了混合蛙跳算法（Shuffled Frog Leaping Algorithm，SFLA）。該算法首先隨機產生一個包含若干族群的青蛙種群，且每個族群中的青蛙根據自身文化及族群間文化的影響進行跳躍，完成族群間的信息交流，通過不斷進行族群進化和族群混合，最終使得整個種群逼向食物源 [5]。算法的執行過程分為族群劃分、族群內部搜索和全局信息交換三部分 [6]。

族群劃分 ：設種群中青蛙數為 P，每只青蛙為一個候選解，族群數為 m，每個族群中有 n 只青蛙。隨機產生的初始種群得出每一個候選解的適應度值，并進行降序排列，其中第 km+i（k=0，1，2，…，n-1 ；i=1，2，…，m）只青蛙分到第 i 組。

族群內部搜索 ：設整個種群內適應度最優的候選解為Pg，而一個族群內適應度最優和最差的候選解分別為 Pb 和 Pw。所有族群進行內部搜索，對每個族群中的 Pw 進行更新。

式中 Dmax 表示青蛙個體的最大跳動步長。更新后，若產生的newPw 的適應度值優于 Pw 的適應度值，則 newPw=Pw；否則， 用 Pg 代替 Pb 進行步長更新和個體位置更新。

4 結 語

信息物理融合系統中感知節點的能量通常由帶電量有限的電池供應，將混合蛙跳算法引入傳感器節點資源調度中，可以合理分配傳感器節點資源，延長傳感器節點的使用壽命。
