極海電機產品線再擴容：首款GHP500N05智能功率模塊與GHD1620T電機專用柵極驅動器雙箭齊發
掃描二維碼
隨時隨地手機看文章
珠海2026年2月9日 /美通社/ -- 電機控制器作為動力調節和運動控制的核心模塊，廣泛應用在工業自動化、新能源汽車、機器人、無人機等領域。在科技持續革新的推動下，電機驅動與控制技術正經歷多維突破，其核心器件電機驅動IC正加速向高效率、高集成、智能化方向演進。
面向電機市場用戶需求，極海持續拓展電機專用芯片產品陣容，致力于為用戶提供多元化產品選擇。為滿足用戶在系統設計上的多樣化需求，極海正式推出GHD1620T 600V電機專用柵極驅動器及首款GHP500N05智能功率模塊IPM新品。
GHD1620T
600V雙N溝道單相電機專用柵極驅動器
GHD1620T內部集成低壓差自舉二極管，可為高側電路提供足夠的電壓驅動開關；同時內置溫度傳感器輸出，實現溫度補償和自適應控制，優化電機控制能效；支持寬電壓范圍10V~20V，提供3.3V/5V邏輯輸入兼容，懸浮偏移電壓+600V，適用于各種直流無刷/有刷電機應用方案。

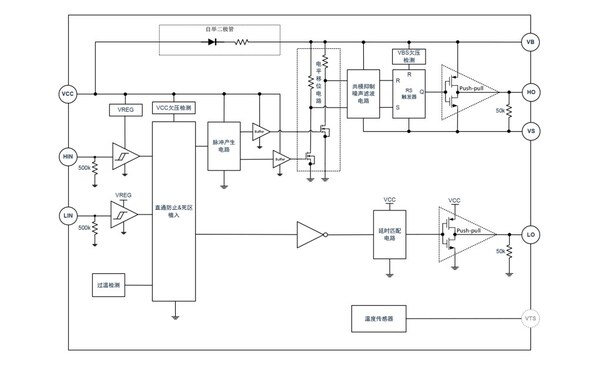

GHD1620T芯片框圖
該系列產品內置多重保護功能，如VCC/VBS欠壓保護、過溫保護、直通防止功能以及內置400ns死區時間，可有效保護功率器件穩定運行。
內嵌輸入/輸出下拉電阻，提供穩定的驅動能力；具備高低側通道匹配和輸出/輸入同相，簡化控制邏輯，有效提升電機效率；峰值輸出電流45mA@15V，1nF負載上升時間550ns；峰值輸入電流230mA@15V，1nF負載下降時間70ns，有效降低功率器件開關損耗。
GHP500N05
500V/5A高性能MOSFET半橋電機IPM
極海推出的首款智能功率模塊GHP500N05，集成600V耐壓柵極驅動器及500V /5A高性能快恢復MOSFET，內置自舉二極管、溫度傳感器輸出以及具備多重保護功能，實現驅動+MOSFET一體化，簡化外圍電路設計，提升系統效率。
GHP500N05芯片框圖
GHP500N05支持電源電壓工作范圍10V~20V，3.3V/5V邏輯輸入兼容，實現與不同邏輯電平電路工作；內置直通防止功能和400ns死區時間，防止直通觸發短路，提升電路安全性與穩定性；具備50V/ns的dvs/dt抗干擾度，VS引腳邏輯運行電壓-11V，邏輯輸入負電壓容差-11V，確保模塊在電壓快速變化時仍能正常工作。
應用場景
產品均可應用于：高壓吊扇、高速風筒、油煙機、高壓水泵等場景。
極海具備完善的電機生態系統，配備工具鏈、多場景DEMO以及快速響應的技術支持服務，為客戶提供一站式開發體驗，助力客戶縮短產品上市周期。極海還將持續為電機應用市場推出高效率、低功耗、小型化、集成化的產品及解決方案，以滿足客戶在工業控制、新能源汽車、智能機器人、智能家電等領域深度開發需求。
- GHD1620T芯片工作溫度范圍為-40℃~105℃，提供SOP8封裝
- GHP500N05芯片工作溫度范圍為-40℃~105℃，提供ESOP9封裝
目前兩款產品已正式發布。
關于極海
珠海極海半導體有限公司，隸屬于納思達集團(002180)，是一家專注于工業級/車規級微控制器、高性能模擬與混合信號IC及系統級芯片研發與設計的集成電路設計型企業。極海團隊具備20年集成電路設計與嵌入式系統開發經驗，主要為工業、汽車電子、能源以及消費電子等行業提供多平臺及場景的可靠芯片產品及解決方案，滿足客戶在高度集成、精準控制、安全識別及效能提升等創新應用中的多元需求。
