2025年12月4日，致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下品佳推出基于英飛凌(Infineon)TLE9954芯片的電機控制器方案。

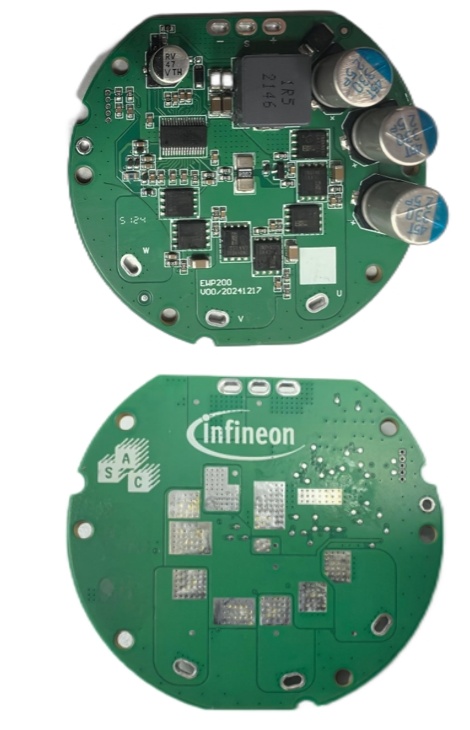

圖示1-大聯大品佳基于Infineon產品的電機控制器方案的展示板圖

在汽車水泵、天窗、風扇等車載應用場景，實現高精度PWM電機控制的難點在于，需要在復雜電磁環境中兼顧功能安全、高效FOC算法與可靠的熱管理。為此，大聯大品佳推出基于Infineon TLE9954 MCU的電機控制器方案，以有效應對上述挑戰，簡化系統設計。

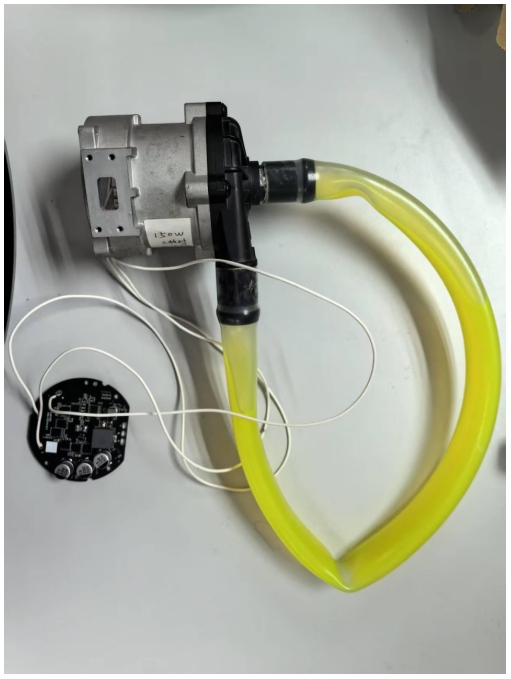

圖示2-大聯大品佳基于Infineon產品的電機控制器方案的場景應用圖

TLE9954 MCU是Infineon旗下一款專為汽車及工業應用設計的32位電機控制SoC。它集成了Arm Cortex®-M23內核、72KB閃存、LIN總線接口及符合ASIL-B標準的安全機制，并內置三相橋驅動器，可直接驅動電機，顯著減少外部元件數量，為實現緊湊、可靠的系統設計提供高度集成的單芯片解決方案。

該芯片的核心優勢在于其對場向控制(FOC)算法的硬件支持，能夠顯著優化電機在寬轉速范圍內的運行效率，實現平穩、低噪聲的扭矩控制，這對于提升12V汽車水泵、風扇及鼓風機等設備的能效與性能至關重要。此外，其可編程的GPIO驅動強度與壓擺率，以及靈活的定時器模塊，為生成高精度PWM波形和實現復雜的電機控制策略提供了強大的硬件基礎，滿足車載水泵、油泵及工業設備對控制精度的嚴苛要求。

在開發板控制器內部集成了可編程增益的差分運放、12位ADC及溫度傳感器、過流保護比較器，可實現精準的單電阻電流采樣;其具備符合ASIL-B等級的安全關斷路徑與錯誤處理機制，保障系統功能安全。此外，芯片集成的電流型預驅、兩級電荷泵及VDDSNS LDO等電路，不僅支持100%占空比輸出和軟件控制開關時間，還能為外部傳感器供電，實現了系統的高集成度與高可靠性。

其外圍電路包含電源防反及濾波、逆變電路及高精度電流檢測。逆變部分采用6顆Infineon最新7代IAUCN04S7N030 MOSFET(耐壓40V)，確保系統在5.5V至29V寬電壓范圍內穩定工作，最大輸出功率達200W。

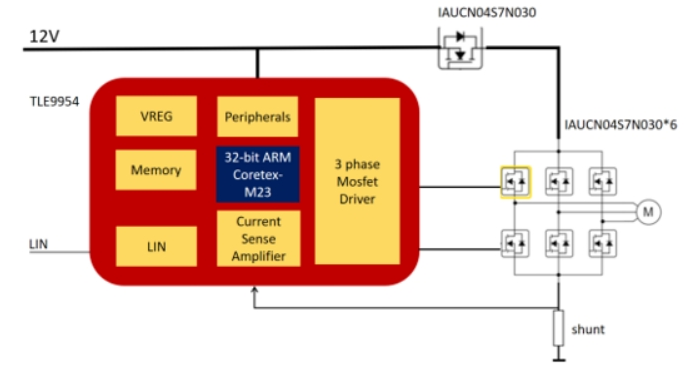

圖示3-大聯大品佳基于Infineon產品的電機控制器方案的方塊圖

憑借TLE9954的“全集成”特性，方案不僅有效解決高精度電機控制在安全、效率與電磁兼容性方面的核心難點，更大幅降低了系統復雜性與開發門檻，是驅動12V系統內高效、可靠電機應用的理想選擇。

核心技術優勢：

? 32位Arm Cortex®-M23核，40MHz主頻，32個中斷;

? 閃存最大可達72KB，帶EEPROM仿真，RAM最大可達6KB;

? 支持LIN通信協議和具有安全傳輸關閉功能的LIN收發器;

? 具有快速同步通信接口SSC;

? 帶電荷泵和PWM(CCU7)的三項橋式驅動器(BDRV);

? 帶低測電流感應比較器CSA;

? 快速12位ADC，最多測量16個輸入;

? 10個16位定時器，1個24位定時器;

? 5個GPIO和3個GPIs;

? 安全等級可達ASIL-B;

? 工作溫度Tj：-40℃-175℃。

方案規格：

? 5.5-29V寬電壓工作范圍，帶濾波以及防反電路;

? 單電阻采樣，12位高速ADC;

? 最大輸出功率200W;

? 過壓、欠壓、短路、過流、過溫保護;

? 支持LIN通信。
