當前位置:首頁 > 電路圖 > 音頻視頻電路
[導讀]如圖所示為公共汽車關門自動通報電路。該電路由單穩延時電路、叮咚聲集成電路KD-153、雙功率放大集成電路KD-28、音響電路(揚聲器)等組成。 單穩延時電路由IC1(555)和R1、C1、R2、C2組成。在微動開關K1、K2合上瞬聞,

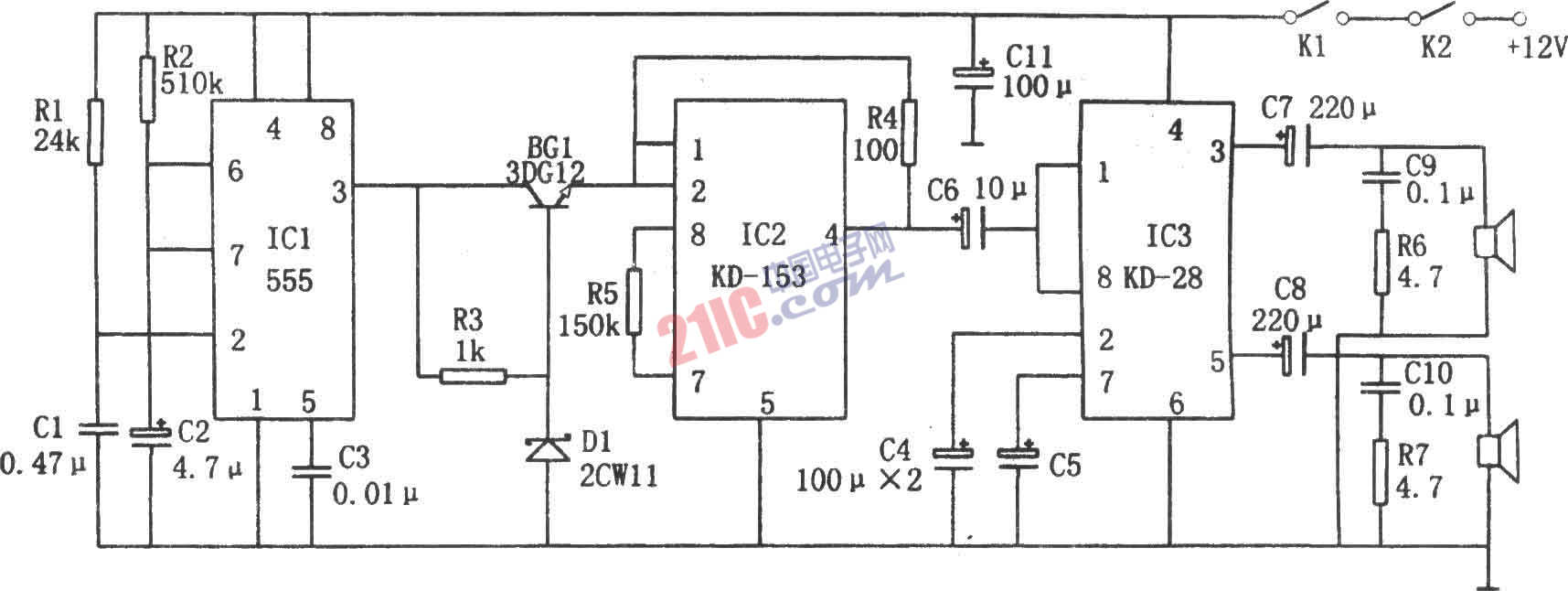

如圖所示為公共汽車關門自動通報電路。該電路由單穩延時電路、叮咚聲集成電路KD-153、雙功率放大集成電路KD-28、音響電路(揚聲器)等組成。

單穩延時電路由IC1(555)和R1、C1、R2、C2組成。在微動開關K1、K2合上瞬聞,C1上電壓不能突變,555因②腳為低電平(<1/3VDD)而發生置位,③腳輸出的高電平使BG1導通,相應KD-153得電工作,輸出的叮咚信號經KD-28放大后驅動2只揚聲器發聲。與此同時。C2進行充電,當C2充到使⑥腳電位達到2/3VDD時,555發生復位。相應揚聲器停止發聲。揚聲器發聲對應的這一段時間即單穩電路的延時td=1.1R2C2,圖示參數對應約為3秒。改變充電時間常數R2C2,即可調節音響的時間。
