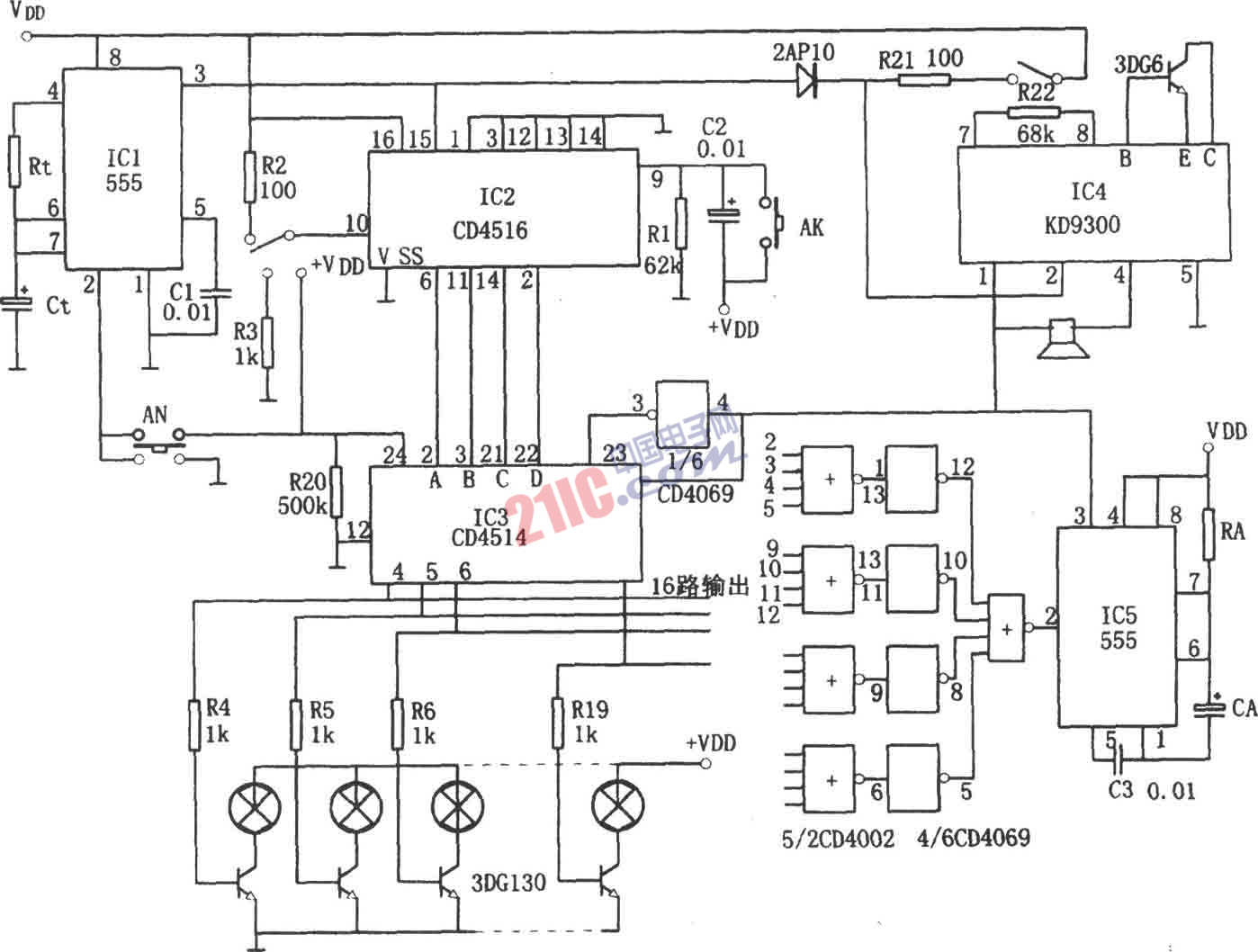

如圖所示為公共汽車站途指示器電路。該電路由555單穩延時電路、計數器IC2、譯碼顯示器IC3、延時音響電路等組成。
單穩延時電路由555和Rt、Ct等組成,其延遲時間為td1=1.1RtCt。計數器IC2為可預置4位二進制數的可逆計數器CD4516。IC3為4位鎖存4-16線譯碼器。音響電路由音樂集成電路IC4(KD9300)和揚聲器等組成。
當按下開關AN后,由IC1輸出的延時脈沖加至計數器IC2,IC2進行加1(減1)計數,其輸出Q1~Q4進入IC3進行譯碼,譯碼輸出再經IC5延時電路后反饋至IC3,以進行控制,使其延時并顯示一段時間td2其中td2=1.1RACA。同時IC5的輸出控制音響電路IC4輸出音頻信號,以驅動揚聲器發出音響信號。
汽車每進一站,按一次AN,則重復上述過程,以便于乘客上下車。
